ProRock Moduł JQ6500 Voice MP3 MCU Serial Control 16Mbit Flash UART TTL

Moduł audio JQ6500 MP3 z kontrolą szeregową UART | 16Mbit Flash | ProRock

UART TTL | DC 3,2–5 V | 16 Mbit Flash | DAC 24-bit | SNR 85 dB | -40°C do +70°C

Moduł JQ6500 firmy ProRock to rozbudowane urządzenie przeznaczone do odtwarzania plików audio MP3 w systemach wbudowanych. Zaprojektowany z myślą o zastosowaniach przemysłowych i automatyce, moduł umożliwia sterowanie odtwarzaniem za pośrednictwem interfejsu szeregowego UART oraz obsługuje funkcję przerwania odtwarzania w celu emisji priorytetowych komunikatów głosowych.

Dzięki wbudowanej pamięci Flash oraz wsparciu dla wielu trybów sterowania moduł znajduje zastosowanie w systemach alarmowych, nawigacji pojazdowej, automatyce przemysłowej oraz urządzeniach wymagających działający emisji dźwięku i komunikatów głosowych.

Główne cechy

• Sprzętowy dekoder MP3: dedykowany układ dekodujący zapewnia stałe odtwarzanie audio bez obciążania mikrokontrolera
• Sterowanie szeregowe UART: komunikacja z mikrokontrolerem przez interfejs TTL z konfigurowalną prędkością transmisji
• Funkcja przerwania odtwarzania: możliwość emisji priorytetowych komunikatów głosowych z przerwaniem odtwarzanej muzyki w tle

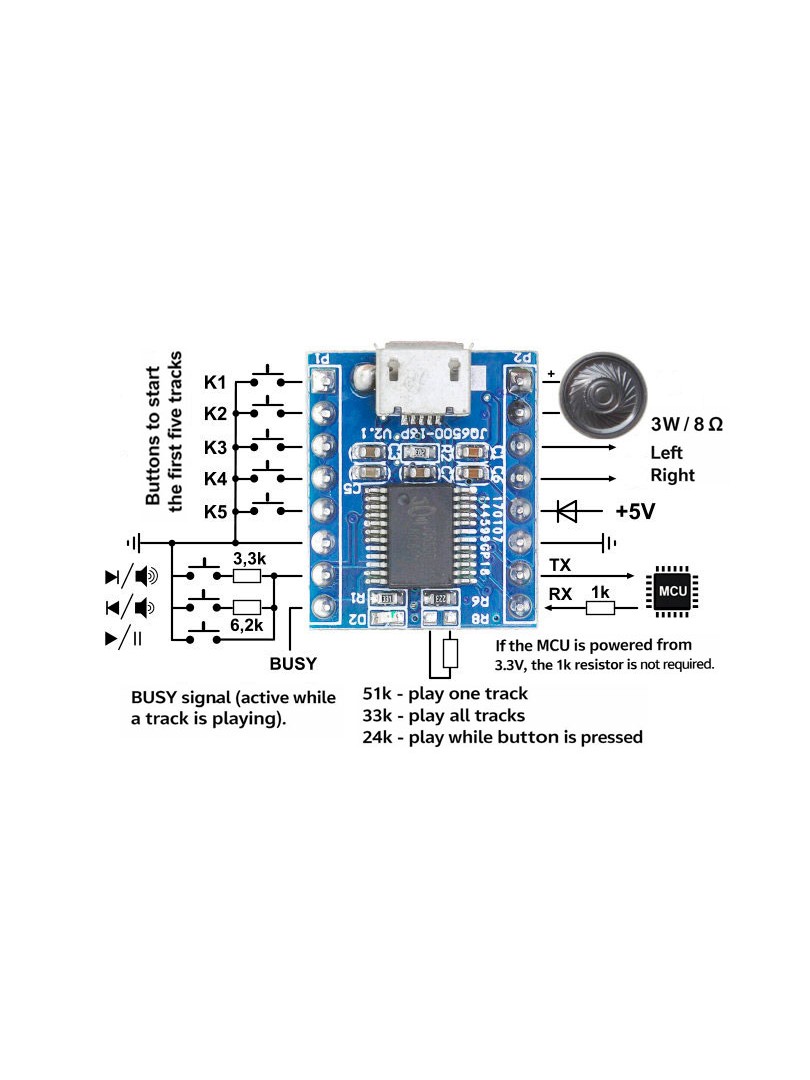

• Wiele trybów sterowania: obsługa sterowania szeregowego, równoległego oraz przy użyciu klawiszy analogowych AD-key
• Wbudowana pamięć Flash: zintegrowana pamięć pozwala na przechowywanie i odtwarzanie stałych komunikatów głosowych
• Niskie pobór prądu: przeznaczony do pracy ciągłej w urządzeniach zasilanych bateryjnie lub ze źródeł o ograniczonej mocy
• Odporność przemysłowa: zaprojektowany do pracy w szerokim zakresie temperatur i wilgotności

Zasada działania

Moduł JQ6500 odbiera komendy sterujące z mikrokontrolera przez interfejs szeregowy UART. Po otrzymaniu polecenia odtwarzania dedykowany układ dekodujący MP3 odczytuje dane audio z pamięci Flash i generuje sygnał analogowy przez przetwornik cyfrowo-analogowy DAC. Układ wspiera tryb przerywalny, w którym nowe polecenie natychmiast przerywa bieżące odtwarzanie, oraz tryb nieprzerywalny, w którym odtwarzanie musi się zakończyć przed wykonaniem kolejnej komendy. Dostępne są również tryby zapętlania pojedynczego utworu lub całej listy odtwarzania.

Specyfikacja techniczna

• Typ produktu: moduł odtwarzania głosu i MP3
• Model: JQ6500
• Pamięć: 16 Mbit Flash
• Interfejs: UART szeregowy (TTL)
• Napięcie zasilania: DC 3,2–5 V (zalecane 4,2 V)
• Prąd znamionowy: 20 mA
• Standard audio: MPEG-1/2/2.5 Layer III (ISO11172-3 / ISO13818-3)
• Częstotliwości próbkowania: 8 / 11,025 / 12 / 16 / 22,05 / 24 / 32 / 44,1 / 48 kHz
• Przetwornik DAC: 24-bit
• Zakres dynamiki: 90 dB
• Stosunek sygnału do szumu (SNR): do 85 dB
• Tryby equalizera: Normal, Jazz, Classic, Pop, Rock
• Regulacja głośności: 30 poziomów cyfrowej kontroli
• Temperatura pracy: -40°C do +70°C
• Wilgotność pracy: 5%–95% RH

Typowe zastosowania

• Systemy nawigacji i komunikatów głosowych w pojazdach
• Alarmy bezpieczeństwa i przeciwpożarowe z komunikatami głosowymi
• Zapowiedzi statusu w urządzeniach przemysłowych
• Inteligentne systemy transportowe i bramki opłat drogowych
• Nagłośnienie i automatyczne systemy emisji komunikatów
• Windy, urządzenia kontrolne i systemy automatyki

Zawartość zestawu

• 1 × Moduł audio JQ6500 ProRock

Moduł JQ6500 to działający rozwiązanie do odtwarzania audio w aplikacjach przemysłowych i wbudowanych, oferujące elastyczne sterowanie, priorytetową emisję komunikatów oraz szeroką kompatybilność formatów dźwięku.
