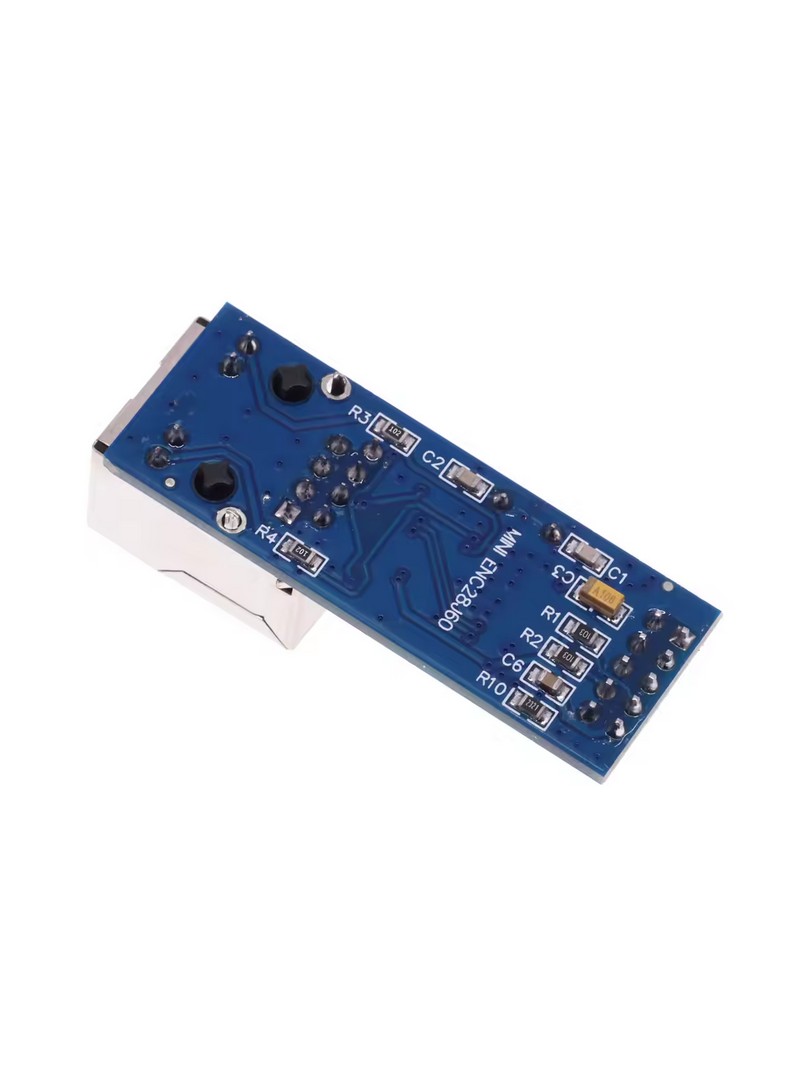

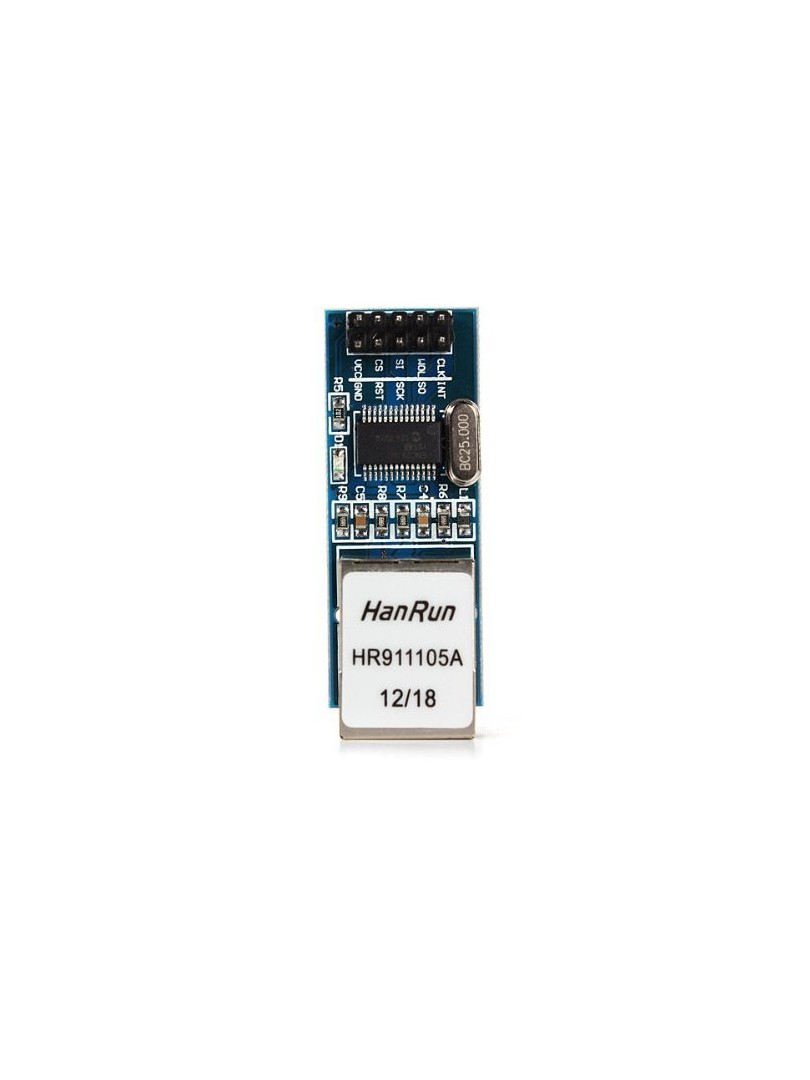

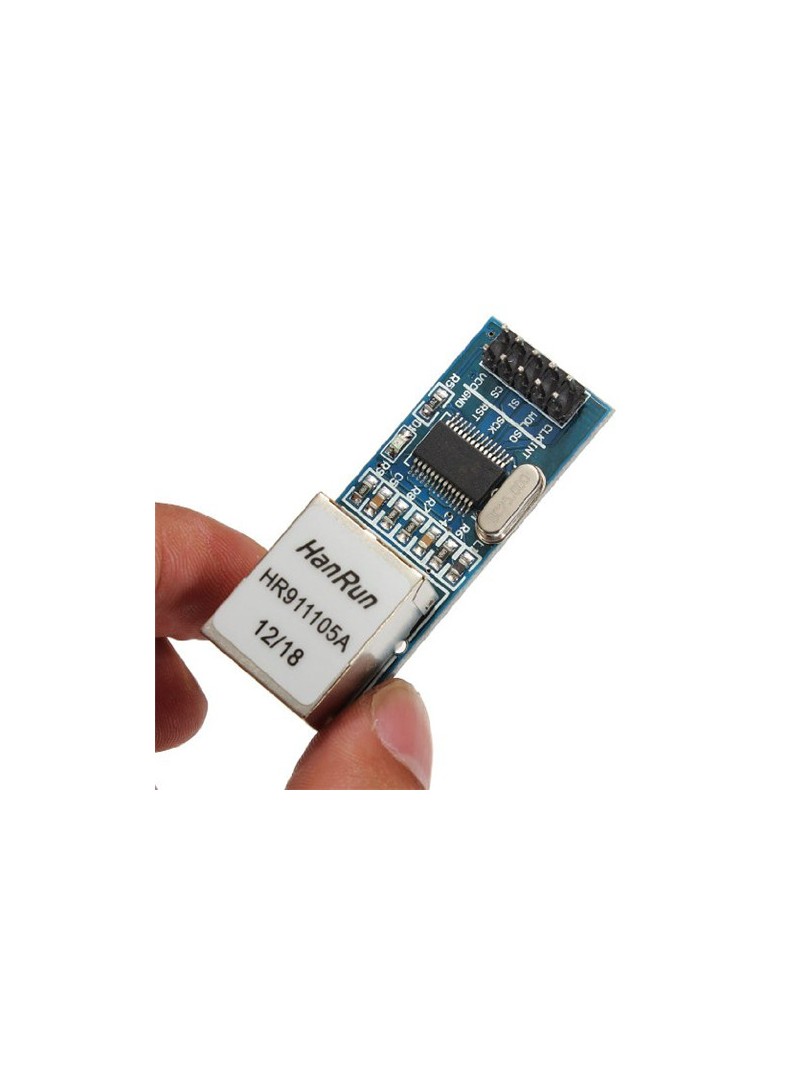

Moduł ProRock Mini ENC28J60 to kompaktowy adapter sieciowy umożliwiający dodanie przewodowej łączności Ethernet do projektów opartych na mikrokontrolerach. Płytka wykorzystuje kontroler ENC28J60/SS komunikujący się przez interfejs SPI oraz zintegrowane złącze RJ45 typu MagJack. Dzięki wbudowanemu oscylatorowi kwarcowemu i zasilaniu niskonapięciowemu moduł nadaje się do zastosowań w systemach wbudowanych, bramkach IoT oraz kontrolerach wymagających funkcji sieciowych.

Układ przeznaczony jest dla systemów pracujących w logice trójwoltowej i wymaga implementacji stosu sieciowego po stronie mikrokontrolera. Kompaktowa konstrukcja PCB umożliwia montaż w ciasnych obudowach oraz prototypach.

Główne cechy

Kontroler ENC28J60: zapewnia obsługę sieci Ethernet przez interfejs szeregowy SPI

Interfejs SPI: umożliwia szybką i działający komunikację z mikrokontrolerem gospodarza

Złącze HR911105A RJ45: zintegrowany konektor sieciowy typu MagJack z transformatorem

Oscylator kwarcowy: dostarcza stałe sygnał zegarowy dla kontrolera sieciowego

Zasilanie niskonapięciowe: zaprojektowany do pracy w systemach wbudowanych

Kompaktowa płytka: oszczędza przestrzeń w obudowach i prototypach

Specyfikacja techniczna

Typ produktu: moduł sieciowy Ethernet SPI

Kontroler Ethernet: ENC28J60/SS

Interfejs sieciowy: HR911105A RJ45 MagJack

Źródło sygnału zegarowego: oscylator kwarcowy 25MHz

Napięcie zasilania: 3.3V

Interfejs komunikacyjny: SPI

Wymiary PCB (wersja wąska): 48.8 × 18.5 mm

Wymiary PCB (wersja szeroka): 56 × 34 mm

Uwagi

Moduł zaprojektowany jest do pracy z logiką 3.3V — w przypadku mikrokontrolerów pracujących wyłącznie w logice 5V należy zastosować konwertery poziomów logicznych.

Połączenie z mikrokontrolerem gospodarza wymaga wyprowadzeń SPI (SCK/MOSI/MISO/CS) oraz stałe zasilania 3.3V.

Funkcjonalność sieciowa zależy od implementacji biblioteki i stosu sieciowego w oprogramowaniu mikrokontrolera.

Typowe zastosowania

Dodanie łączności Ethernet do mikrokontrolerów w projektach IoT i systemach wbudowanych

Przewodowa komunikacja sieciowa w projektach opartych na Arduino, ESP32 i STM32 z wykorzystaniem stosu SPI Ethernet

Proste czujniki sieciowe i rejestratory danych

Węzły Ethernet w automatyce przemysłowej

Edukacyjne eksperymenty z protokołami sieciowymi

Zawartość zestawu

1 × Moduł sieciowy ProRock Mini ENC28J60 Ethernet (SPI)

Moduł ProRock Mini ENC28J60 Ethernet stanowi praktyczne rozwiązanie do dodania przewodowej łączności sieciowej w systemach wbudowanych, łącząc kompaktową konstrukcję, stałe oscylator i standardowe złącze RJ45 dla działający komunikacji opartej na interfejsie SPI.
