ProRock MEGA 2560 TFT LCD 3.2inch Adapter 8/16-Bit SD + Touch

ProRock MEGA 2560 TFT LCD 3.2" – adapter shield z obsługą SD i Touch

Adapter TFT shield | Arduino Mega 2560 | 3.3 V | tryb 8/16-bit | interfejs SD + Touch | moduły 3.2–7"

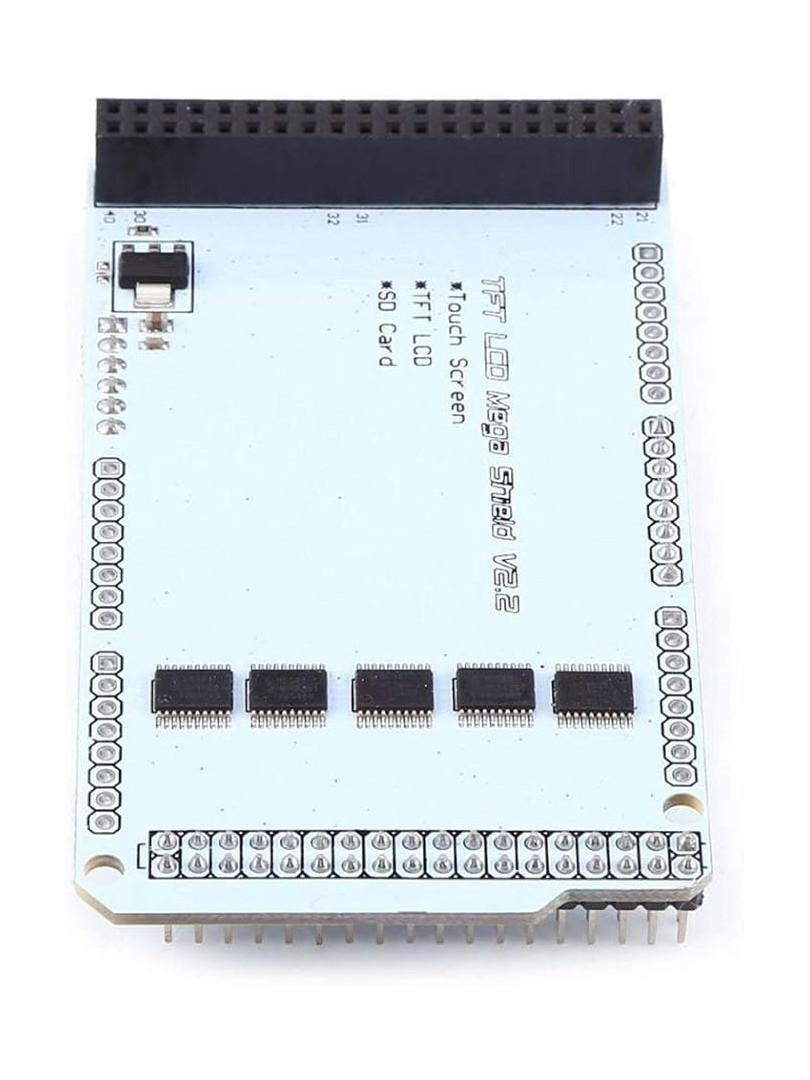

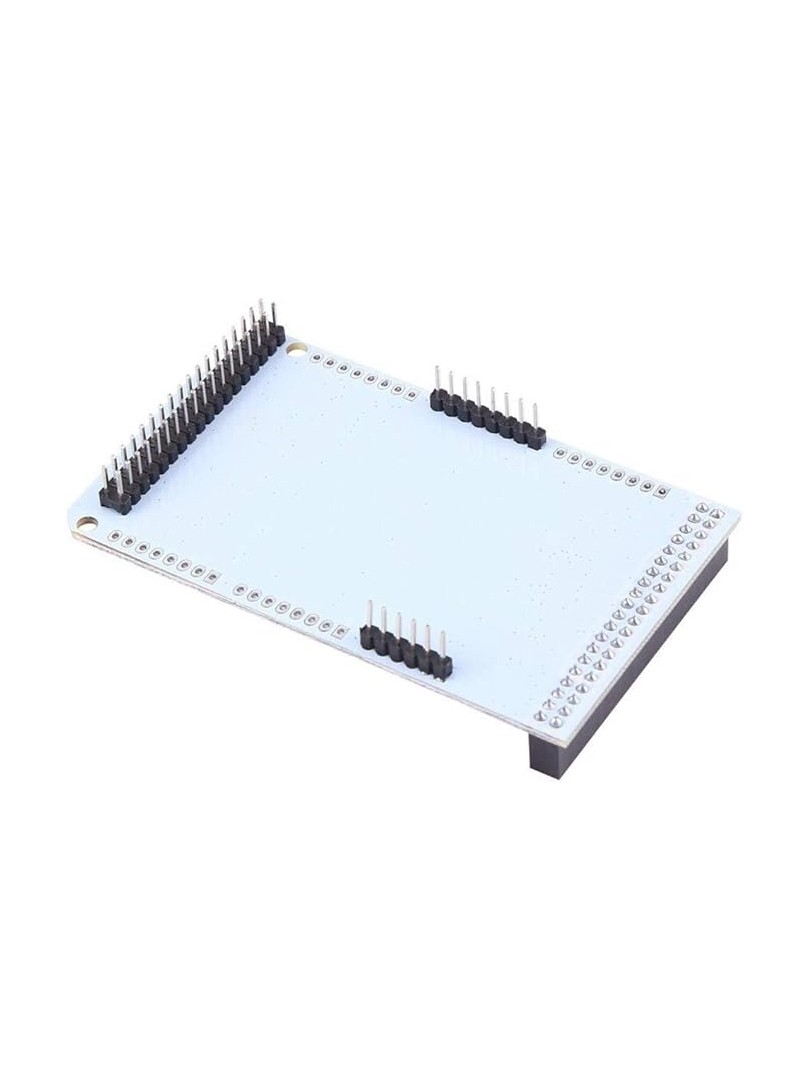

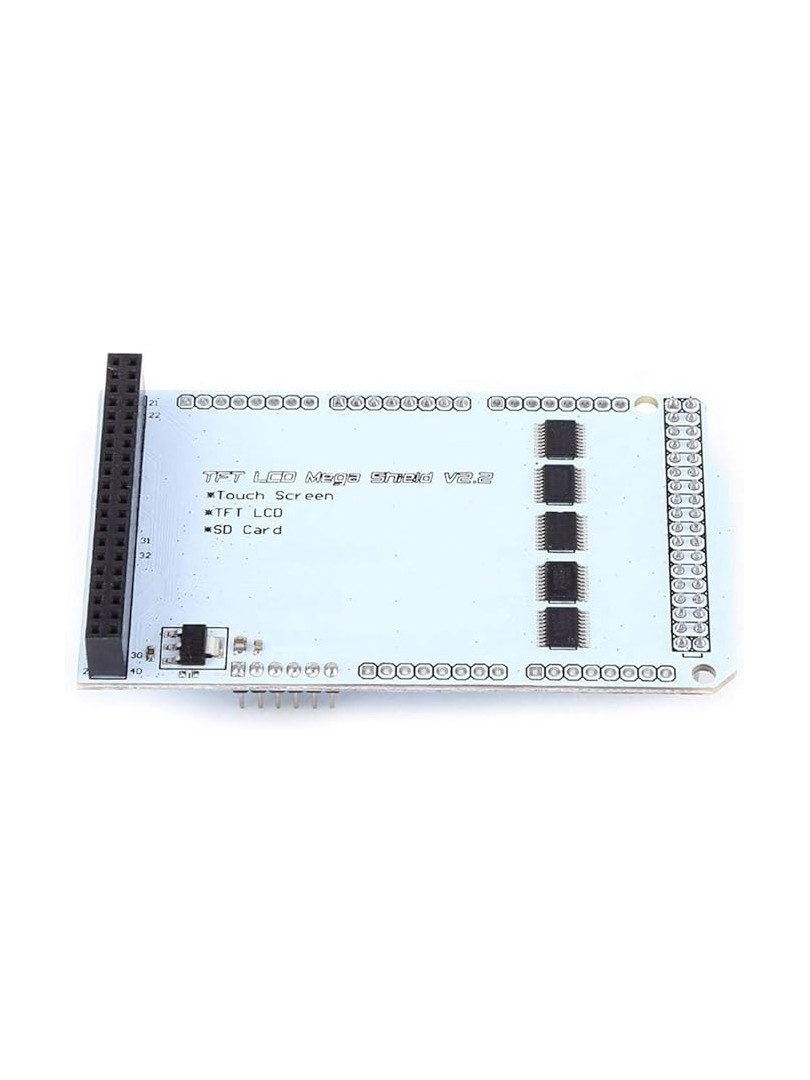

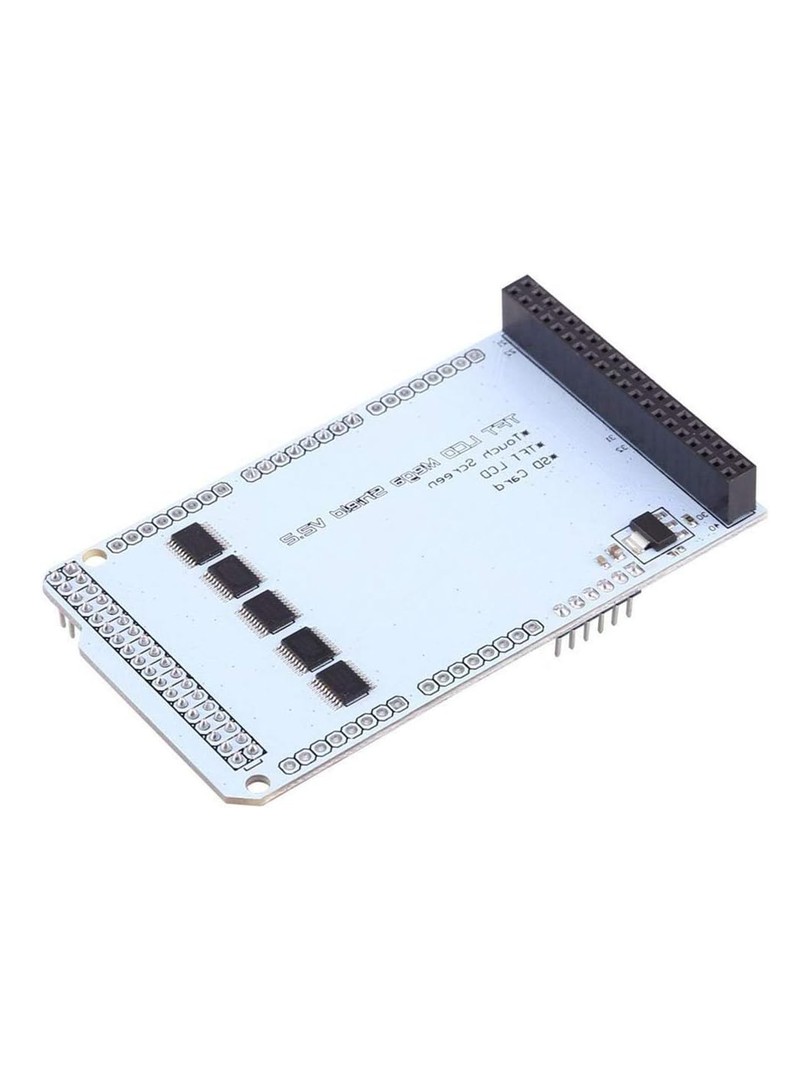

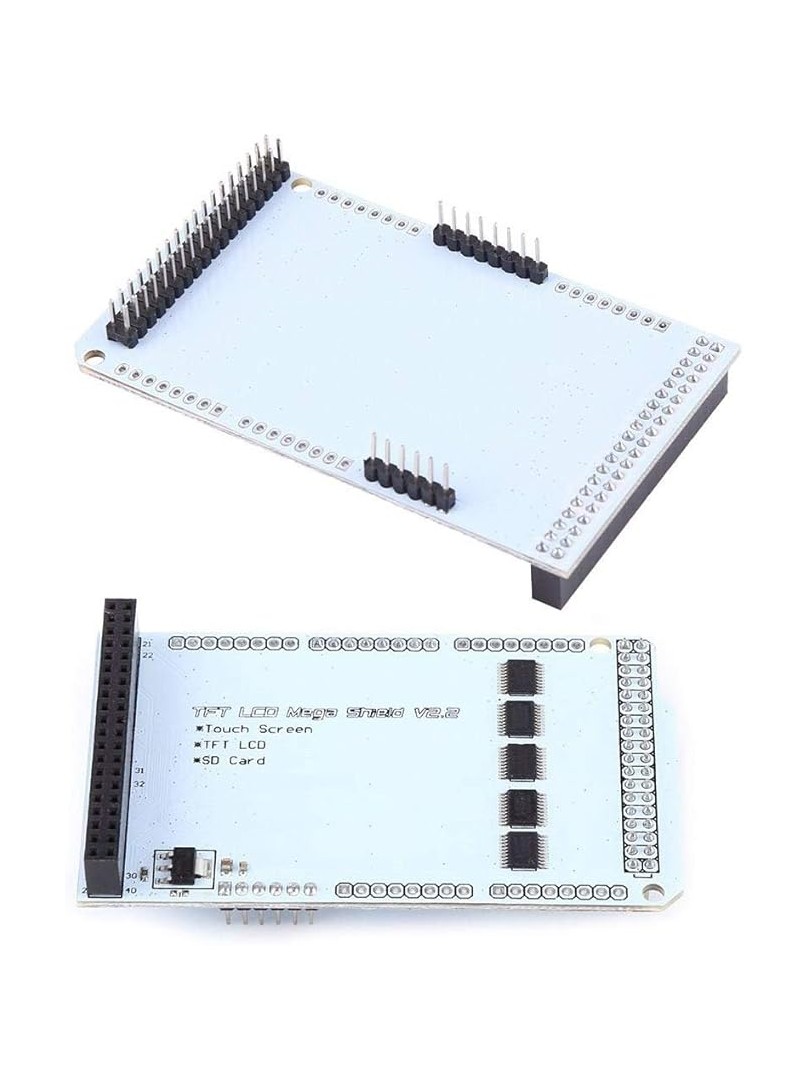

ProRock MEGA 2560 TFT01 LCD Screen Adapter to dedykowany shield umożliwiający bezpośrednie podłączenie modułów wyświetlaczy TFT serii TFT01 do płytki Arduino Mega 2560. Adapter zapewnia bezpieczną adaptację poziomów logicznych z 5 V na 3.3 V, eliminując konieczność ręcznego okablowania oraz zewnętrznych konwerterów napięcia.

Shield obsługuje interfejs równoległy w trybie 8-bitowym oraz 16-bitowym, a dzięki zasobom wejść-wyjść Arduino Mega umożliwia jednoczesne korzystanie z karty SD oraz ekranu dotykowego. Przeznaczony dla projektantów systemów wbudowanych oraz entuzjastów elektroniki budujących panele sterowania z interfejsem graficznym.

Główne cechy

• Format shield: bezpośrednie montowanie na Arduino Mega 2560 bez lutowania ani przewodów połączeniowych
• Adaptacja napięcia: wbudowana konwersja poziomów logicznych zapewnia bezpieczną pracę modułów TFT zasilanych napięciem 3.3 V
• Elastyczny interfejs: obsługa transmisji danych w trybie 8-bitowym oraz 16-bitowym dostosowana do wymagań projektu
• Funkcje peryferyjne: możliwość jednoczesnego użycia interfejsu karty SD oraz kontrolera ekranu dotykowego
• Kompatybilność wymiarowa: obsługa wyświetlaczy TFT o przekątnej od 3.2 do 7 cali z serii TFT01
• Montaż plug-and-play: moduł wyświetlacza montuje się bezpośrednio na shield bez dodatkowych adapterów

Zasada działania

Shield realizuje konwersję poziomów napięcia z 5 V używanego przez Arduino Mega 2560 na bezpieczne 3.3 V wymagane przez moduły TFT01 za pomocą wbudowanych układów dzielników napięcia. Linie cyfrowe wejść-wyjść mikrokontrolera są kierowane do magistrali danych wyświetlacza w konfiguracji 8-bitowej lub 16-bitowej. Równocześnie shield udostępnia wyprowadzenia do obsługi interfejsu karty SD oraz kontrolera dotykowego, wykorzystując dostępne zasoby pinów Arduino Mega. Mechaniczna konstrukcja umożliwia bezpośrednie osadzenie modułu LCD na szczycie adaptera, tworząc kompaktowy zestaw.

Specyfikacja techniczna

• Typ produktu: adapter shield TFT LCD
• Kompatybilność płytki: Arduino Mega 2560
• Napięcie wyświetlacza: 3.3 V
• Obsługiwane przekątne: 3.2" / 3.2W" / 4.3" / 5" / 7"
• Interfejs wyświetlacza: magistrala równoległa 8-bit
• Interfejs wyświetlacza (Mega): magistrala równoległa 16-bit
• Interfejs karty SD: obsługiwany
• Interfejs ekranu dotykowego: obsługiwany
• Wymiary shield: 50 × 30 × 5 mm
• Kolor płytki: czarny + biały

Uwagi

• Moduły LCD TFT01 działają przy napięciu 3.3 V i nie mogą być podłączane bezpośrednio do logiki 5 V bez użycia tego adaptera.
• Do poprawnej pracy wymagane są odpowiednie biblioteki obsługi wyświetlacza TFT oraz kontrolera dotykowego.
• Podczas montażu modułu TFT na shield należy zachować prawidłową orientację złączy.

Typowe zastosowania

• Graficzne interfejsy użytkownika w systemach wbudowanych
• Panele sterowania oparte na Arduino Mega
• Dashboardy wizualizacji danych
• Systemy automatyki z obsługą ekranu dotykowego
• Przyrządy pomiarowe DIY z wyświetlaczem graficznym

Zawartość zestawu

• 1 × ProRock MEGA 2560 TFT01 LCD Screen Adapter

Adapter ProRock MEGA 2560 TFT01 LCD stanowi rozwiązanie umożliwiające działający integrację wyświetlaczy TFT z platformą Arduino Mega, zapewniając jednoczesną obsługę funkcji wyświetlania oraz sterowania dotykowego w kompaktowej formie mechanicznej.
