Moduł ProRock SX1278 RA-02 to kompaktowy transceiver radiowy wykorzystujący technologię LoRa do długodystansowej komunikacji bezprzewodowej w paśmie 433 MHz. Oparty na układzie SX1278, moduł wykorzystuje modulację spektrum rozproszeniowego zapewniającą wysoką czułość odbiornika oraz odporność na zakłócenia. Komunikacja z mikrokontrolerem odbywa się poprzez interfejs SPI, a złącze IPEX (U.FL) umożliwia podłączenie zewnętrznej anteny.

Moduł przeznaczony jest dla projektów IoT wymagających transmisji danych na duże odległości, systemów monitoringu zdalnego, telemetrii przemysłowej oraz inteligentnych systemów środowiskowych i rolniczych.

Główne cechy

Technologia LoRa: modulacja spektrum rozproszeniowego zwiększa zasięg komunikacji i odporność na zakłócenia elektromagnetyczne

Wielorodzajowa modulacja: obsługa trybów LoRa, FSK, GFSK, MSK, GMSK oraz OOK dostosowanych do różnych wymagań transmisji

Wbudowany silnik pakietów: automatyczne generowanie i weryfikacja pakietów z obsługą CRC oraz konfigurowalnym formatem danych

Detekcja aktywności kanału: tryb CAD umożliwia wykrywanie zajętości kanału przed rozpoczęciem transmisji

Ekranowanie metalowe: osłona zapewnia redukcję zakłóceń w zagęszczonych układach elektronicznych

Złącze antenowe IPEX: umożliwia podłączenie zewnętrznej anteny o impedancji dostosowanej do pasma 433 MHz

Interfejs SPI:standaryzowana komunikacja z mikrokontrolerem poprzez cztery linie danych i sygnał wyboru układu

Linie przerwań: wyprowadzenia DIO zapewniają konfigurowalną sygnalizację zdarzeń transmisji i odbioru

Zasada działania

Moduł wykorzystuje modulację spektrum rozproszeniowego w celu zwiększenia odporności na zakłócenia oraz rozszerzenia zasięgu komunikacji. Mikrocontroler konfiguruje parametry radiowe i przesyła dane ładunkowe za pośrednictwem interfejsu SPI. Konfigurowalny stosunek rozprzestrzeniania spektrum pozwala na balansowanie między zasięgiem a szybkością transmisji. Wyprowadzenia DIO sygnalizują zdarzenia takie jak zakończenie odbioru pakietu, gotowość do transmisji czy przekroczenie progu RSSI.

Specyfikacja techniczna

Układ: SX1278

Częstotliwość robocza: 433 MHz

Zakres częstotliwości: 420–450 MHz

Maksymalna moc wyjściowa RF: do +20 dBm (100 mW)

Czułość odbiornika: do −148 dBm (tryb LoRa, zależna od konfiguracji)

Zakres dynamiczny RSSI: 127 dB

Prędkość transmisji: do 300 kbps (tryb FSK; niższa w trybie LoRa)

Interfejs: SPI + GPIO

Napięcie zasilania: 1,8–3,7 V (typowo 3,3 V)

Prąd odbiorczy: około 10–12 mA (zależny od trybu)

Prąd transmisyjny: do ~120 mA (przy +20 dBm)

Prąd w trybie uśpienia: ~0,2 µA

Temperatura pracy: −40 °C do +85 °C

Długość ładunku: do 255 bajtów (zależna od trybu)

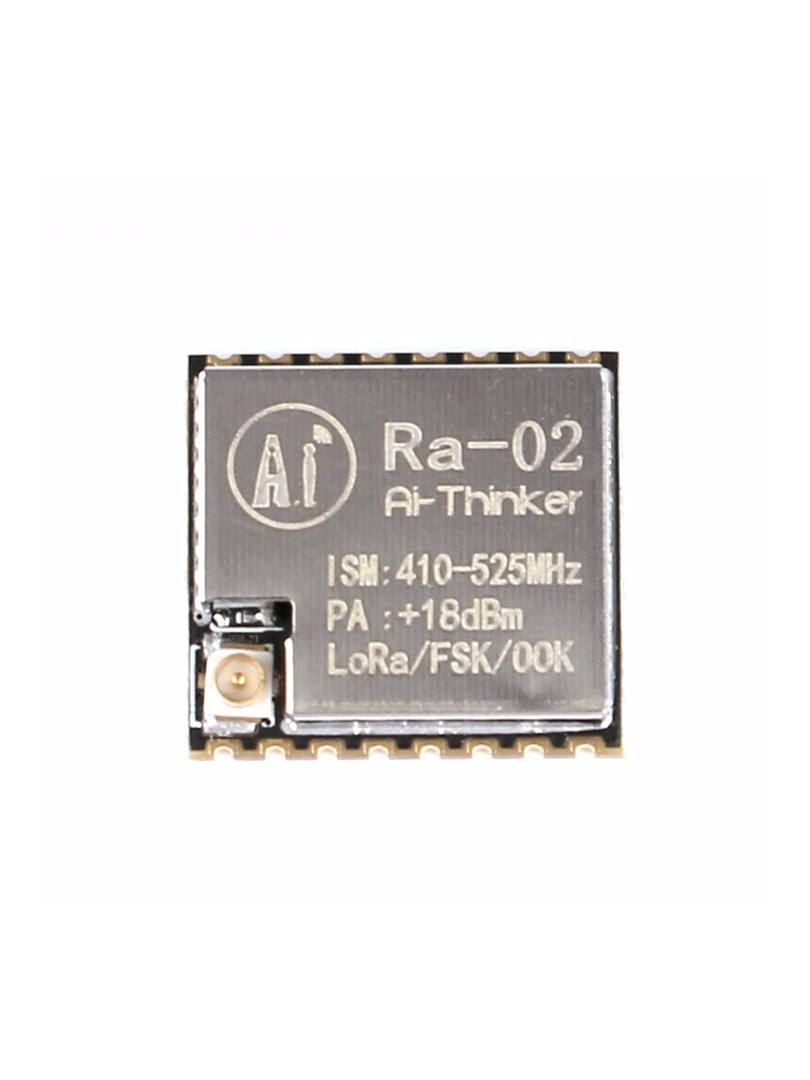

Typ obudowy: dwurzędowy moduł SMD z otworami montażowymi i metalowym ekranowaniem

Złącze antenowe: IPEX (U.FL)

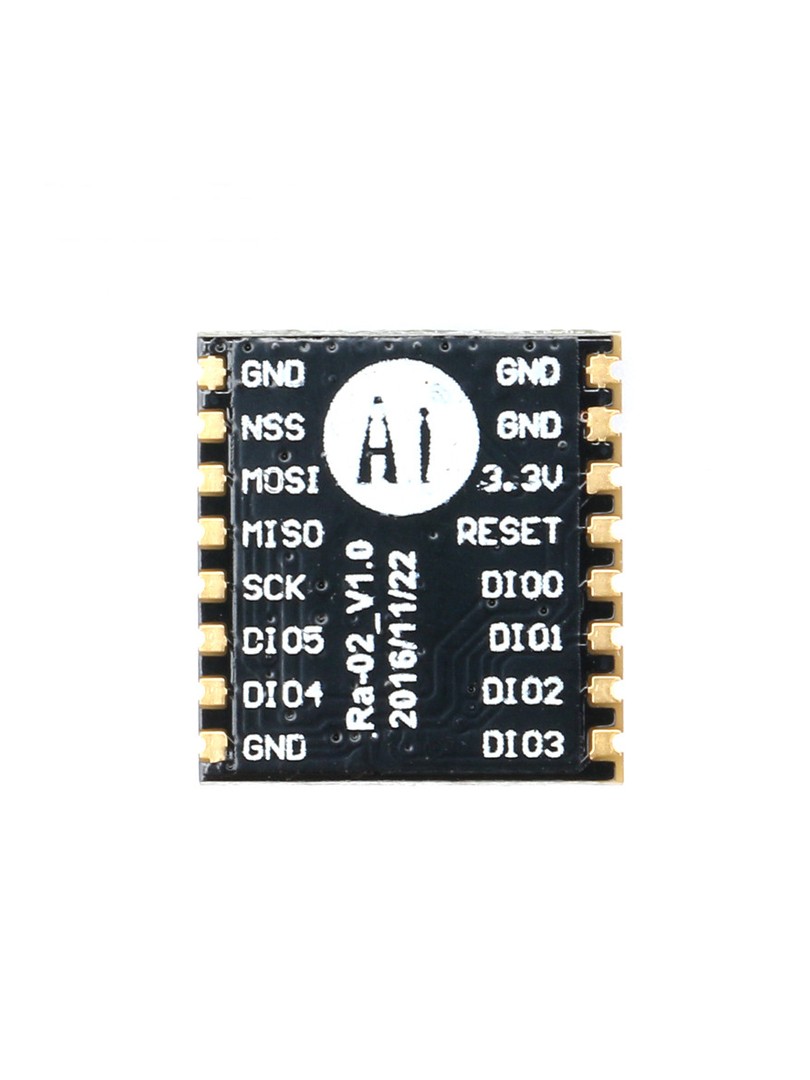

Wyprowadzenia (Pinout)

VCC: wejście zasilania

GND: masa

MOSI: linia danych SPI (Master Out Slave In)

MISO: linia danych SPI (Master In Slave Out)

SCK: zegar SPI

NSS: wybór układu SPI (Chip Select)

DIO0–DIO5: konfigurowalny linie przerwań

Uwagi

Do zasilania modułu należy użyć stabilizowanego źródła napięcia 3,3 V.

Wymagana jest zewnętrzna antena 433 MHz podłączona do złącza IPEX w celu zapewnienia prawidłowej pracy RF.

Poprawne okablowanie SPI oraz solidne uziemienie są niezbędne do minimalizacji zakłóceń radiowych.

Moduł przeznaczony jest do montażu powierzchniowego (SMD) na płytce drukowanej.

Typowe zastosowania

Sieci komunikacyjne IoT o dużym zasięgu

Systemy zdalnego monitoringu czujników

Telemetria i sterowanie przemysłowe

Inteligentne rolnictwo i monitoring środowiskowy

Zawartość zestawu

1 × Moduł bezprzewodowy ProRock SX1278 LoRa Series RA-02

Moduł ProRock SX1278 RA-02 stanowi kompaktowe rozwiązanie radiowe LoRa zapewniające wysoką czułość odbiornika, sterowanie poprzez interfejs SPI oraz zewnętrzne złącze antenowe dla projektów długodystansowej komunikacji bezprzewodowej w paśmie 433 MHz.
