ProRock LoRa Shield 433 MHz Arduino Wireless Transmitter

ProRock LoRa Shield 433 MHz Arduino – Bezprzewodowy Nadajnik z Modułem LoRa

Częstotliwość: 433 MHz | Zasięg: do −148 dBm | Moc nadawania: do +20 dBm | Interfejs: SMA | Napięcie: 3,3 V / 5 V

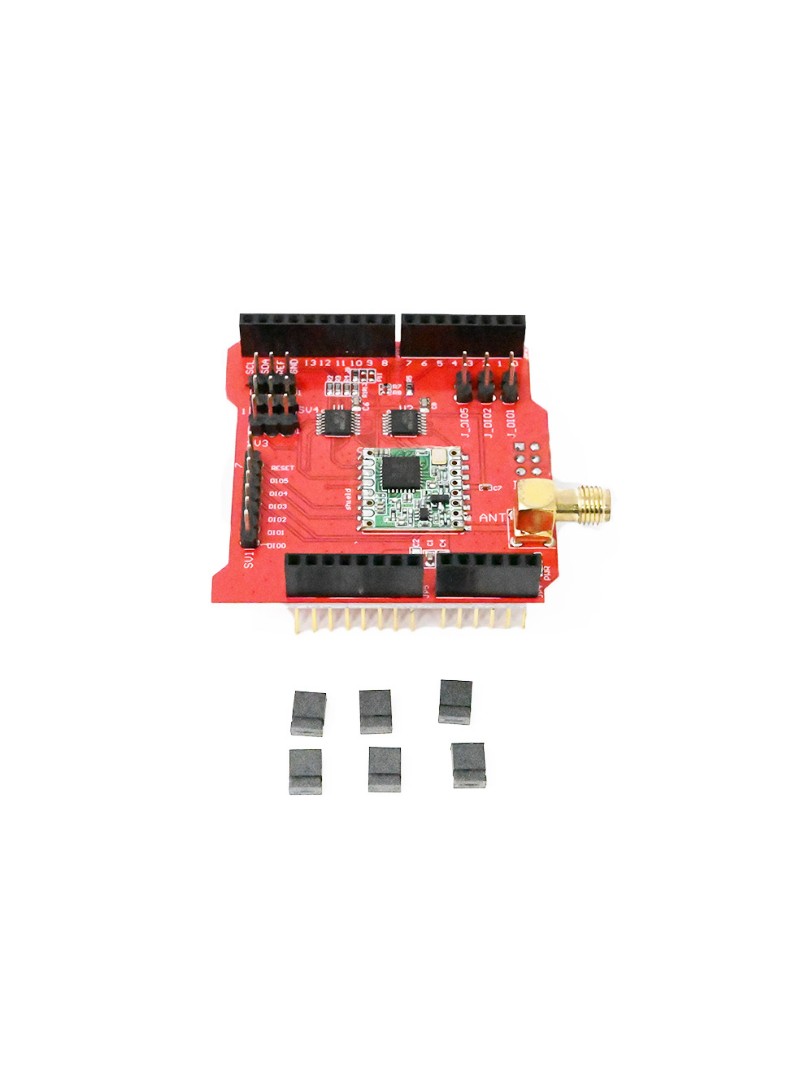

ProRock Wireless Transmitter to shield bezprzewodowy w technologii LoRa przeznaczony do płytek zgodnych z Arduino. Moduł wykorzystuje modulację o szerokim spektrum, zapewniając komunikację na duże odległości przy niskim poborze prądu. Shield został zaprojektowany w standardowym formacie Arduino i obsługuje zarówno logikę trzy przecinek trzy wolta, jak i pięć woltów, co gwarantuje kompatybilność z zestawem płytek rozwojowych.

Zastosowanie złącza SMA umożliwia podłączenie zewnętrznej anteny, co zwiększa stałe sygnału i maksymalizuje zasięg transmisji. Rozwiązanie dedykowane jest aplikacjom Internetu Rzeczy, telemetrii, bezprzewodowych sieci czujników oraz systemom automatykibudynkowej wymagającym działający łączności bezprzewodowej na duże odległości.

Główne cechy

• Modulacja LoRa: technologia szerokopasmowa o wysokiej odporności na zakłócenia i zwiększonej czułości odbiornika
• Format shield Arduino: instalacja typu plug-and-play bez konieczności lutowania
• Szeroka kompatybilność: współpracuje z popularnymi platformami Arduino, w tym UNO, Leonardo, Mega i Due
• Niski pobór prądu: optymalizacja energetyczna umożliwiająca zasilanie bateryjne w systemach autonomicznych
• Zewnętrzne złącze antenowe: interfejs SMA zapewnia możliwość montażu dedykowanych anten o zwiększonym wzmocnieniu
• Wielomodowa modulacja: obsługa trybów LoRa, FSK, GFSK, MSK, GMSK i OOK
• Silnik pakietów: obsługa ramek danych o długości do dwustu pięćdziesięciu sześciu bajtów z kontrolą sumy CRC

Zasada działania

Shield wykorzystuje chip RF z serii RFM95W/RFM98W pracujący w paśmie czterysta trzydzieści trzy megaherca. Modulacja LoRa opiera się na technice rozpraszania widma chirp, która umożliwia odbieranie sygnałów o bardzo niskim poziomie mocy, nawet poniżej poziomu szumów. Wbudowany wzmacniacz mocy pozwala na regulację mocy nadawania, co wpływa na zasięg i zużycie energii. Syntezator częstotliwości o rozdzielczości sześćdziesięciu jeden herców zapewnia dokładny dostrojenie kanału komunikacyjnego. Shield komunikuje się z mikrokontrolerem Arduino za pomocą interfejsu SPI, a sterowanie odbywa się z wykorzystaniem bibliotek open-source dostępnych dla Arduino IDE.

Specyfikacja techniczna

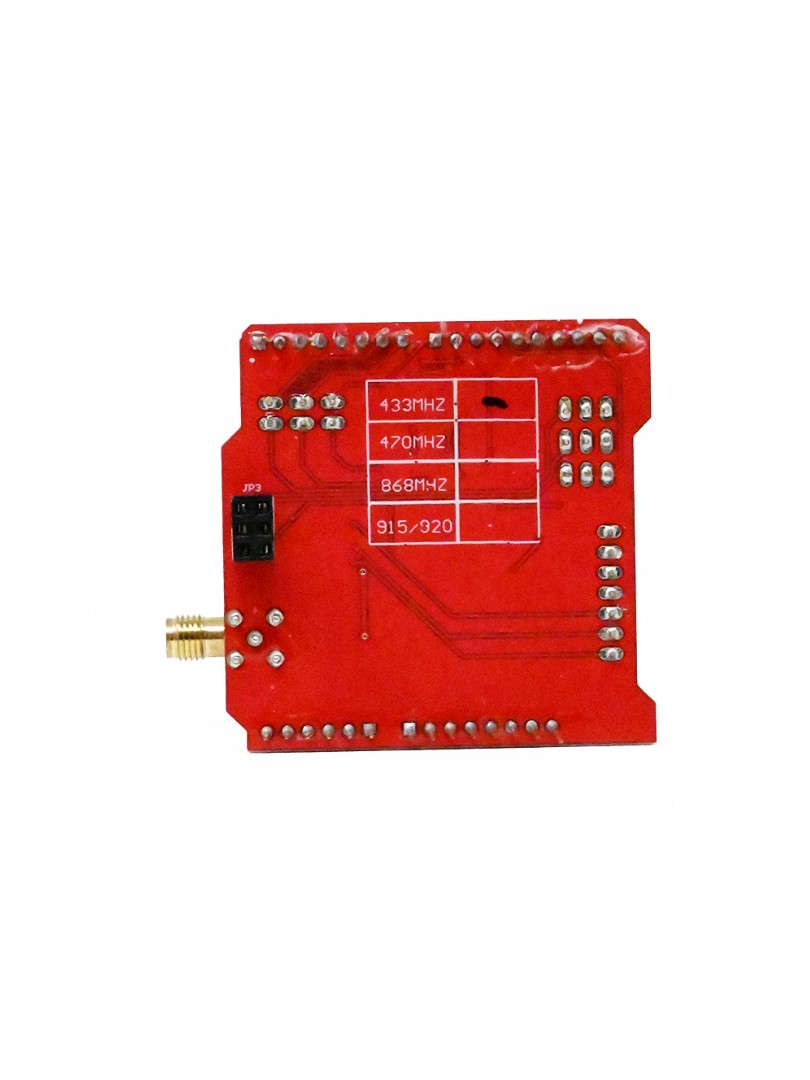

• Pasmo częstotliwości: 433 MHz (konfiguracja fabryczna)
• Układ RF: oparty na chipach RFM95W / RFM98W
• Napięcie pracy: 3,3 V lub 5 V (zgodność z logiką I/O Arduino)
• Czułość odbiornika: do −148 dBm
• Moc nadawania: do +20 dBm
• Pobór prądu w trybie RX: ok. 10,3 mA
• Pobór prądu w trybie retencji rejestrów: ok. 200 nA
• Rozdzielczość syntezatora częstotliwości: 61 Hz
• Maksymalna długość pakietu: 256 bajtów
• Złącze antenowe: SMA
• Format: shield Arduino

Uwagi

• Do optymalnej pracy na duże odległości wymagana jest zewnętrzna antena SMA.
• Rzeczywisty zasięg komunikacji zależy od typu anteny, ukształtowania terenu oraz konfiguracji parametrów transmisji.
• Moduł wymaga instalacji dedykowanych bibliotek LoRa dla Arduino IDE dostępnych w źródłach open-source.

Typowe zastosowania

• Bezprzewodowe sieci czujników o rozproszonym rozmieszczeniu
• Systemy smart metering i zdalny odczyt liczników
• Monitorowanie infrastruktury miejskiej w ramach koncepcji smart city
• Systemy nawadniania i monitoringu środowiskowego
• Automatyka budynkowa i zdalne sterowanie urządzeniami

Kompatybilność z płytkami

• Arduino Leonardo
• Arduino UNO / R3
• Arduino Mega2560
• Arduino Duemilanove
• Arduino Due

Zawartość zestawu

• 1 × ProRock Wireless Transmitter 433 MHz LoRa Shield

ProRock LoRa Shield to uniwersalne narzędzie dla programistów i inżynierów projektujących systemy komunikacji bezprzewodowej wymagające dużego zasięgu i niskiego poboru mocy na platformach kompatybilnych z Arduino. Rozwiązanie łączy elastyczność oprogramowania open-source z działający sprawdzonej technologii LoRa.
