Moduł wzmacniacza audio ProRock oparty na układzie scalonym LM386 przeznaczony jest do wzmacniania sygnałów audio niskiego poziomu i bezpośredniego sterowania głośnikiem. Rozwiązanie zaprojektowano z myślą o zastosowaniach przenośnych, zasilanych bateryjnie oraz projektach elektroniki wbudowanej wymagających prostego i efektywnego wzmocnienia dźwięku.

Moduł wyposażono w potencjometr regulacji głośności oraz bloki zaciskowe ułatwiające podłączenie głośnika. Dioda LED sygnalizuje stan zasilania. Niski pobór prądu spoczynkowego oraz jednopolowe zasilanie sprawiają, że moduł znajduje zastosowanie w projektach DIY, zabawkach elektronicznych, systemach alarmowych i eksperymentach edukacyjnych.

Główne cechy

Układ LM386: prosty, stałe wzmacniacz audio o niskim poborze mocy

Wysokie wzmocnienie napięciowe: architektura umożliwiająca wzmacnianie słabych sygnałów audio

Regulacja głośności: wbudowany potencjometr pozwalający na płynną zmianę poziomu dźwięku

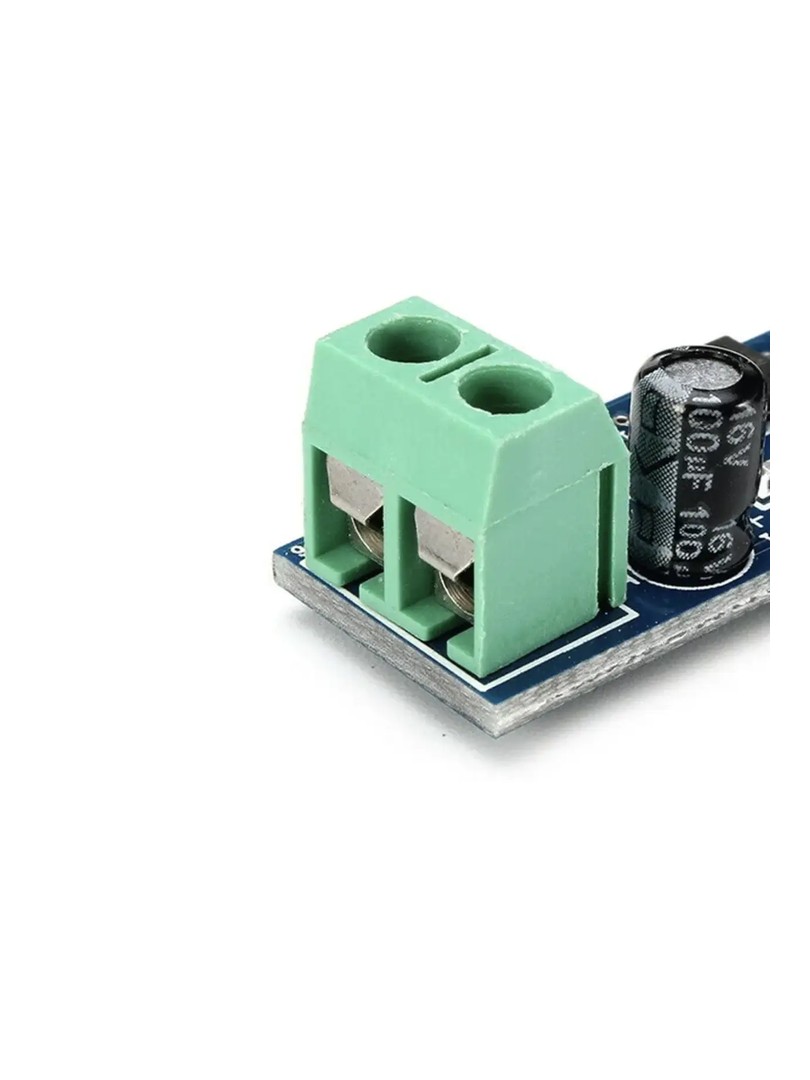

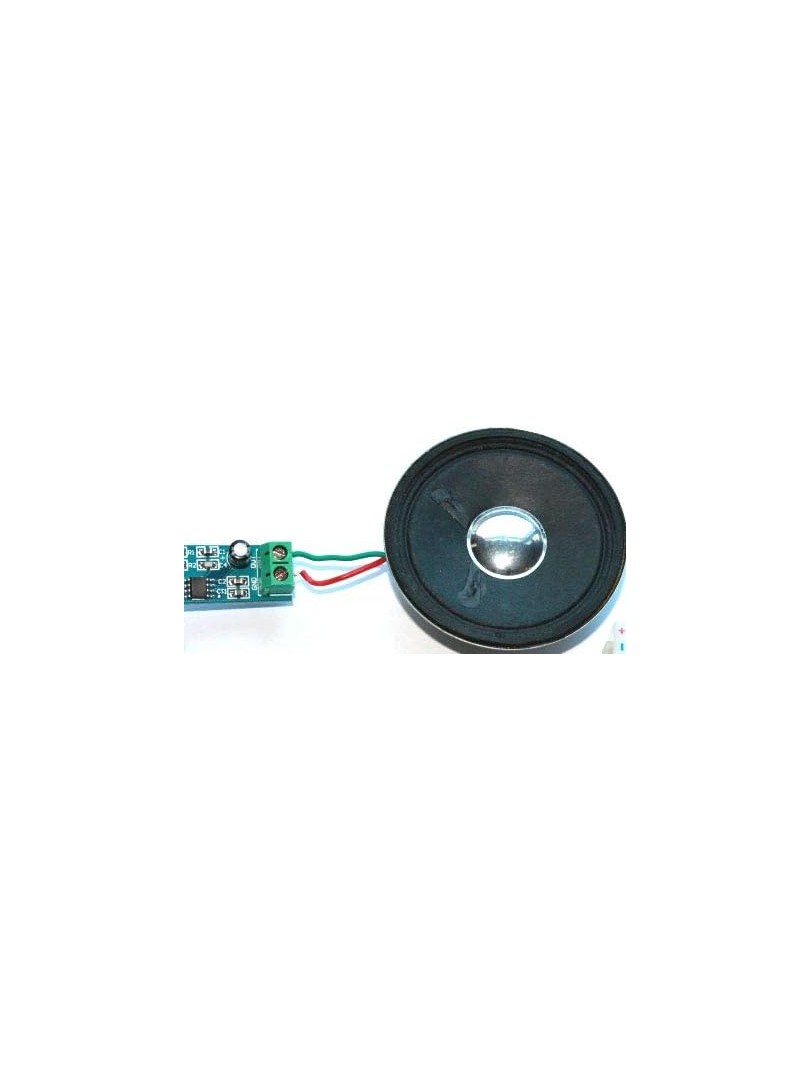

Bloki zaciskowe: wyjście głośnikowe ułatwiające szybkie i bezpieczne podłączenie przewodów

Wskaźnik zasilania: dioda LED informująca o stanie pracy modułu

Niski pobór prądu: umożliwia pracę w urządzeniach zasilanych bateryjnie

Zasada działania

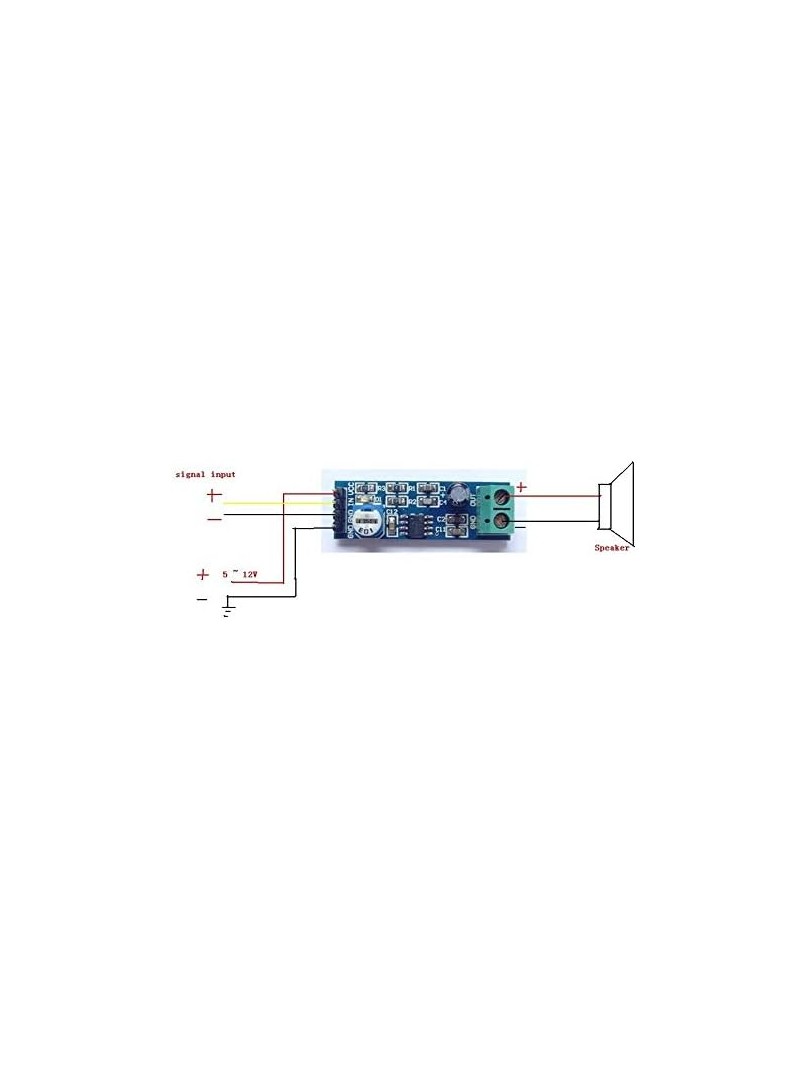

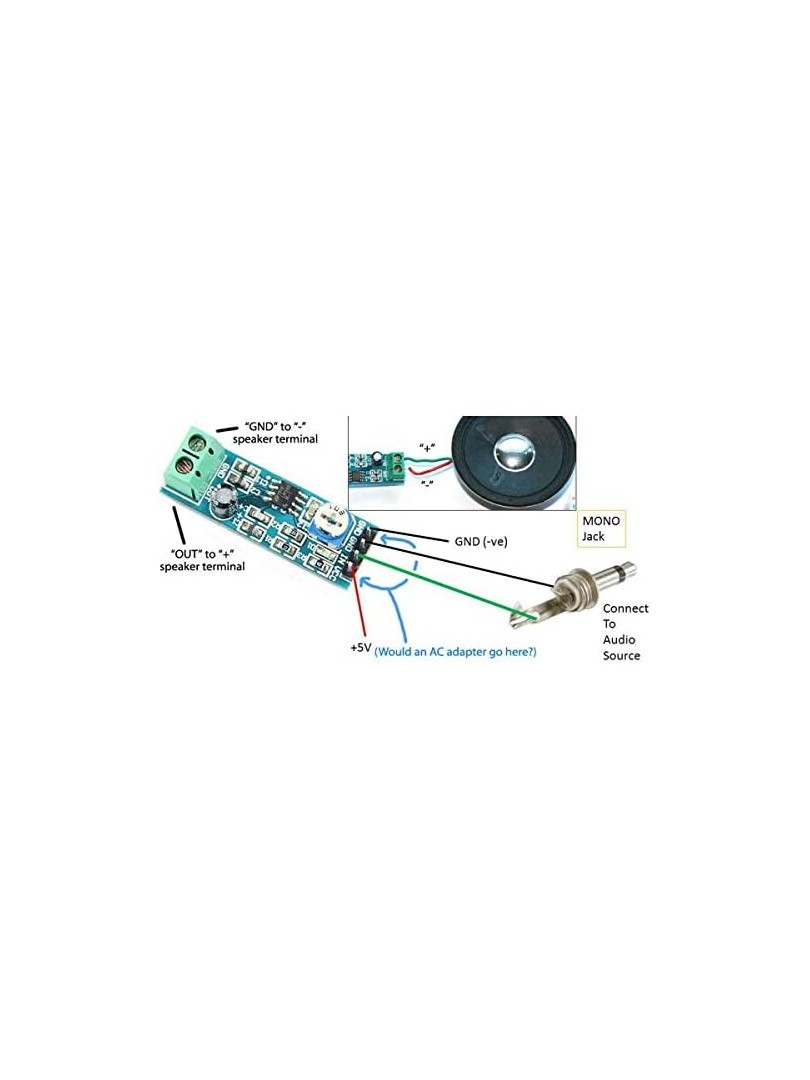

Moduł przyjmuje sygnał audio na wejście wzmacniacza, który następnie wzmacnia go do poziomu wystarczającego do bezpośredniego sterowania głośnikiem. Układ LM386 pracuje w konfiguracji stałego wzmocnienia napięciowego. Potencjometr umieszczony na płytce pozwala na regulację głośności sygnału wyjściowego przed jego podaniem na głośnik podłączony do bloków zaciskowych.

Specyfikacja techniczna

Główny układ scalony: LM386

Napięcie zasilania: 4–12 V DC

Wzmocnienie napięciowe: do 200×

Prąd spoczynkowy: około 2 mA

Regulacja głośności: potencjometr montażowy

Wejście audio: bezpośrednie wejście do stopnia wzmacniacza

Wyjście: bloki zaciskowe głośnikowe

Wymiary płytki: około 40 × 13 mm

Uwagi

Należy zastosować głośnik o impedancji zgodnej z zaleceniami dla układów LM386.

Głośność należy zwiększać stopniowo, aby uniknąć zniekształceń sygnału lub uszkodzenia głośnika.

Moduł przeznaczony jest do zastosowań audio o niskiej i średniej mocy.

Typowe zastosowania

Przenośne wzmacniacze audio

Projekty DIY obejmujące radia i odtwarzacze audio

Moduły dźwiękowe w systemach alarmowych i powiadamiających

Projekty edukacyjne i hobbystyczne z zakresu elektroniki

Zawartość zestawu

1 × Moduł wzmacniacza audio ProRock LM386

Moduł wzmacniacza audio LM386 ProRock stanowi proste i działający rozwiązanie do wzmacniania sygnałów dźwiękowych przy minimalnej liczbie zewnętrznych komponentów, co czyni go popularnym wyborem w kompaktowych projektach audio oraz codziennych eksperymentach elektronicznych.
