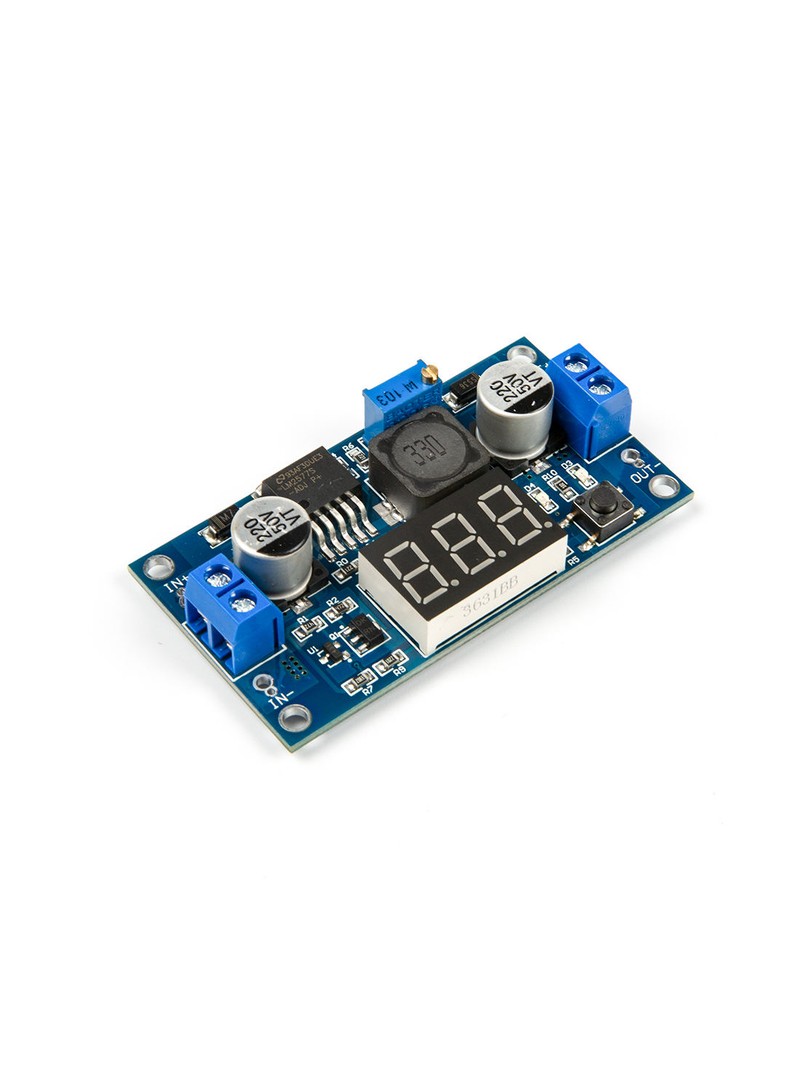

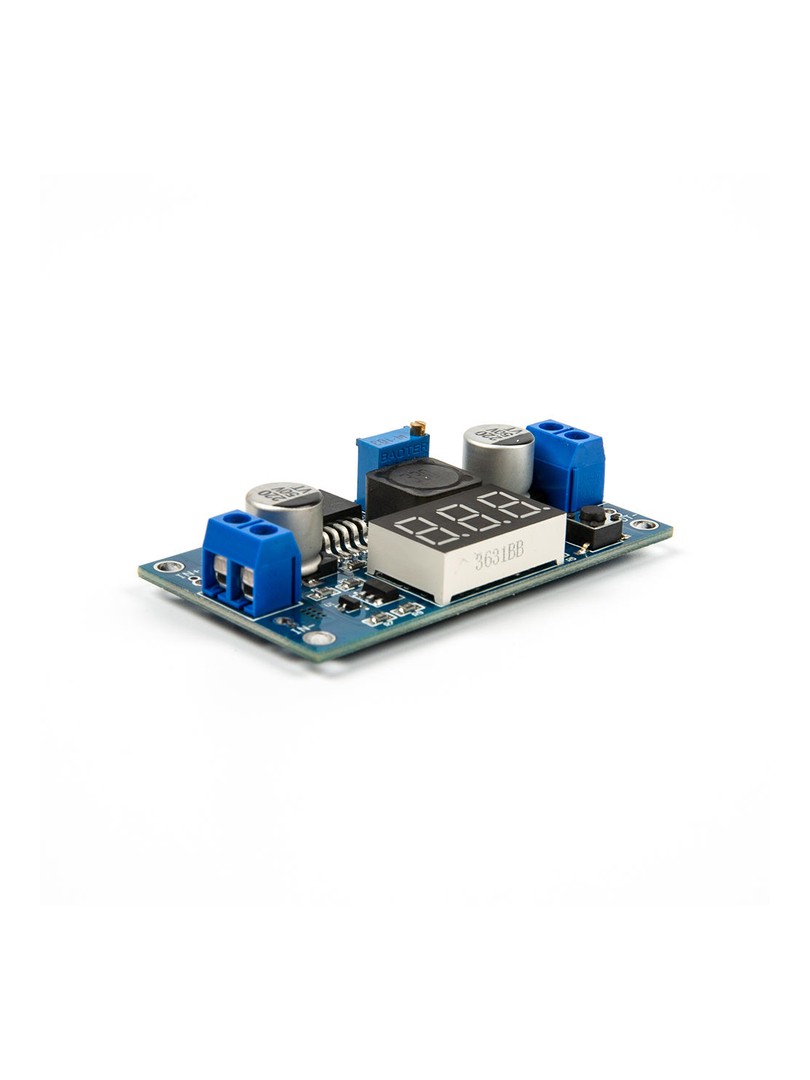

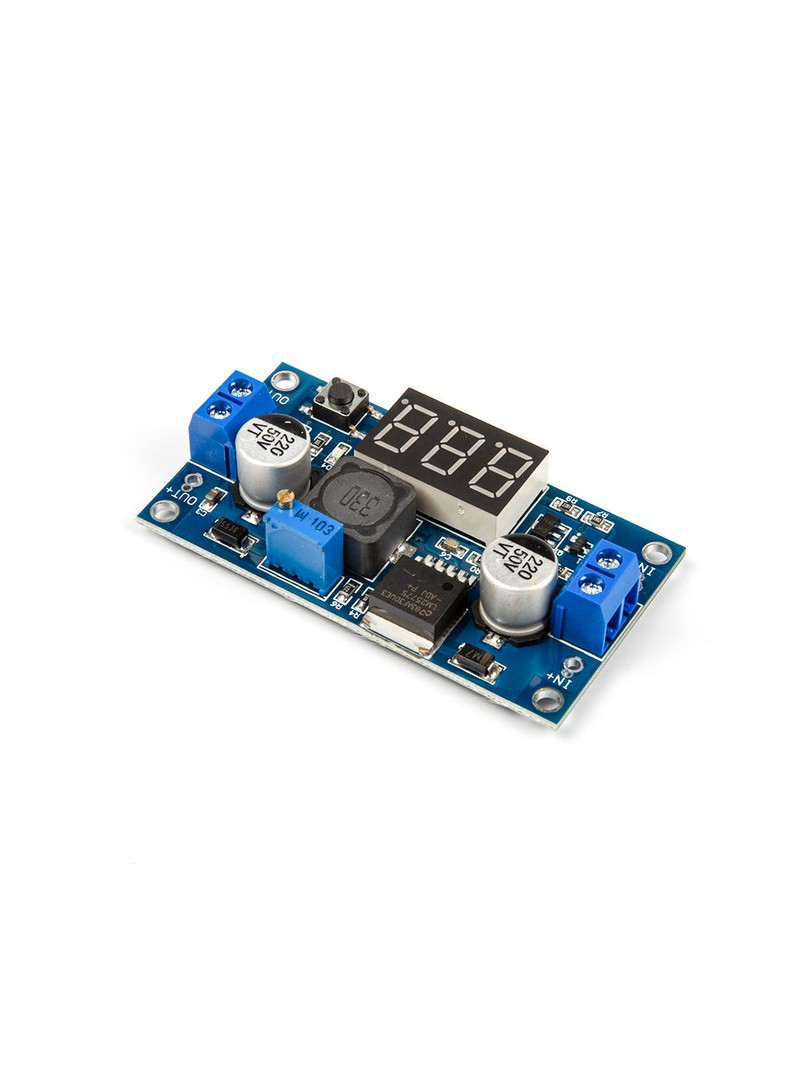

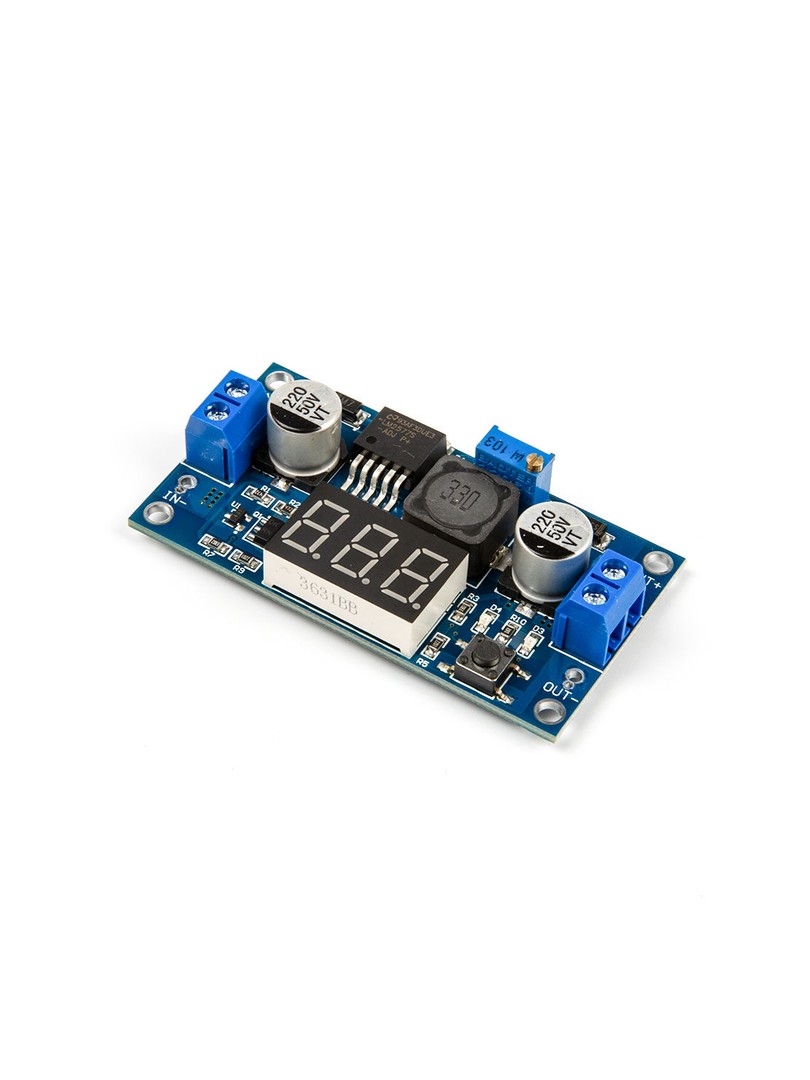

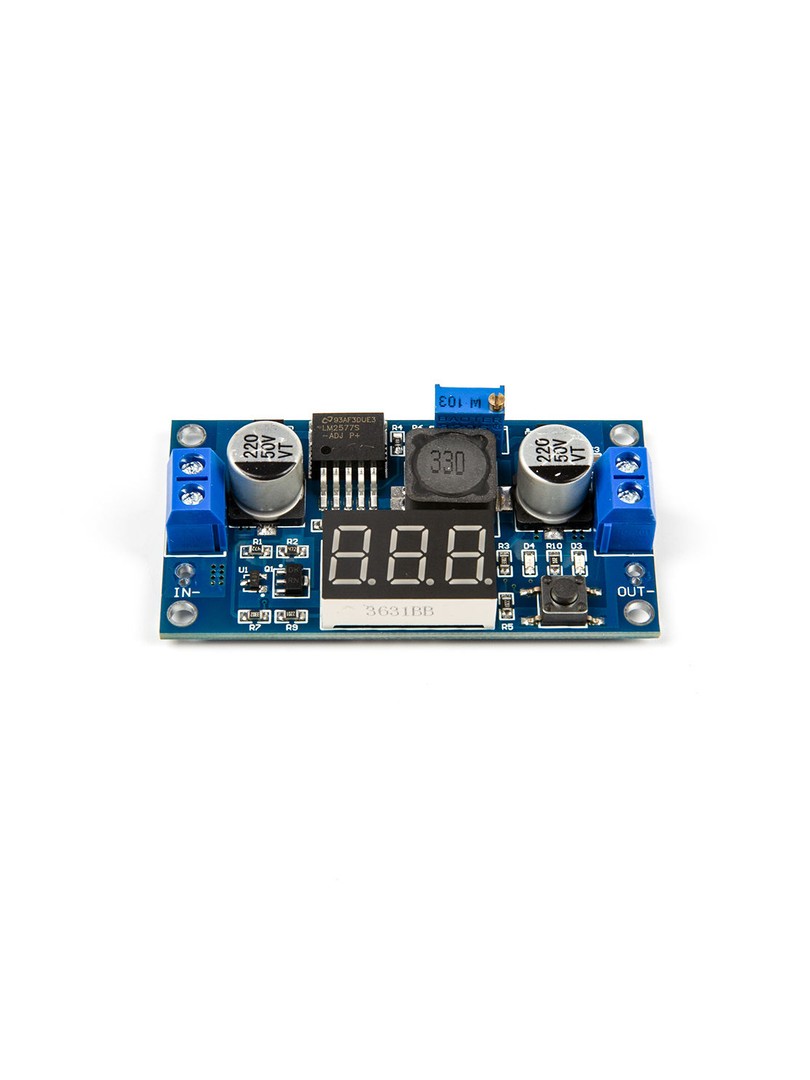

Moduł ProRock LM2577 jest kompaktową przetwornicem napięcia typu boost (step-up), który podnosi napięcie stałe z zakresu wejściowego 3–30V do regulowanego napięcia wyjściowego 4–35V. Przetwornica umożliwia zasilanie wyższonapięciowych układów z baterii lub źródeł o niskim napięciu. Konstrukcja modułu opiera się na topologii nieizolowanej z prostowaniem niesynchronicznym.

Moduł przeznaczony jest dla majsterkowiczów, projektantów układów wbudowanych oraz zastosowań przemysłowych wymagających elastycznego podwyższania napięcia. Dzięki regulacji potencjometrem oraz szerokiemu zakresowi napięć wejściowych znajduje zastosowanie w systemach zasilania, robotyce oraz przenośnych projektach elektronicznych.

Główne cechy

Konwersja podwyższająca: zwiększa napięcie zasilania dla wyższonapięciowych obciążeń

Zestaw wejściowy: przetwarza napięcie z różnorodnych źródeł zasilania

Regulacja wyjścia: napięcie wyjściowe ustawiane potencjometrem montażowym

Wysoka sprawny prądowa: dostarcza prąd dla wymagających odbiorników

Efektywna praca: minimalizuje straty energii podczas konwersji napięcia

Zakres temperatury przemysłowej: zapewnia działający pracę w trudnych warunkach

Kompaktowa konstrukcja: ułatwia integrację w obudowach i prototypach

Zasada działania

Przetwornica wykorzystuje topologię step-up (boost), w której energia jest magazynowana w cewce indukcyjnej podczas fazy załączenia przełącznika, a następnie przekazywana do wyjścia z wyższym napięciem podczas fazy wyłączenia. Układ pracuje z częstotliwością przełączania 50 kHz. Napięcie wyjściowe jest zawsze wyższe od napięcia wejściowego – moduł nie obniża napięcia. Regulacja napięcia wyjściowego odbywa się poprzez zmianę współczynnika wypełnienia sygnału sterującego za pomocą potencjometru.

Specyfikacja techniczna

Typ produktu: moduł podnoszący napięcie DC-DC (boost converter)

Napięcie wejściowe: 3–30V DC

Napięcie wyjściowe: 4–35V DC (regulowane)

Prąd wejściowy maks.: 4A

Prąd wyjściowy maks.: 3A (zalecane dodatkowe chłodzenie)

Prąd bez obciążenia: ~18 mA (przykładowo: 5V wejście → 8V wyjście)

Sprawność konwersji: do 92%

Częstotliwość przełączania: 50 kHz

Rodzaj prostowania: niesynchroniczne

Izolacja: moduł nieizolowany

Zabezpieczenie zwarciowe: brak

Temperatura pracy: −40°C do +85°C

Zalecana moc wyjściowa bez dodatkowego chłodzenia: ≤ 10W

Regulacja obciążenia: 0,5%

Regulacja napięcia: 0,5%

Odpowiedź dynamiczna: 5% / 200 µs

Wzrost temperatury przy pełnym obciążeniu: 40°C

Wymiary (dł. × szer. × wys.): 42 × 20 × 10 mm

Uwagi

Moduł pracuje wyłącznie w trybie step-up – napięcie wyjściowe musi być wyższe od wejściowego.

Przetwornica nie posiada zabezpieczenia przed zwarciem wyjścia – należy sprawdzić poprawność połączeń przed uruchomieniem.

W przypadku wyższych obciążeń prądowych zaleca się zastosowanie radiatorów i dodatkowego przepływu powietrza.

Przy wyższym napięciu wyjściowym dostępny prąd wyjściowy może być ograniczony mocą wejściową oraz możliwościami termicznymi modułu.

Typowe zastosowania

Podnoszenie napięcia baterii (np. 3,7V/5V do 9V/12V/24V)

Zasilacze laboratoryjne i prototypowanie elektroniczne

Systemy wbudowane wymagające wyższych napięć zasilania

Moduły sterowania przemysłowego i oprzyrządowanie

Przenośne projekty robotyczne i zasilanie urządzeń mobilnych

Zawartość zestawu

1 × Moduł podnoszący napięcie ProRock LM2577 DC-DC Step-Up

Moduł ProRock LM2577 stanowi praktyczne rozwiązanie do generowania wyższych napięć stałych z niskonapięciowych źródeł zasilania, oferując regulowane wyjście i użyteczne parametry pracy dla szerokiego zakresu zastosowań w elektronice DIY i systemach wbudowanych.
