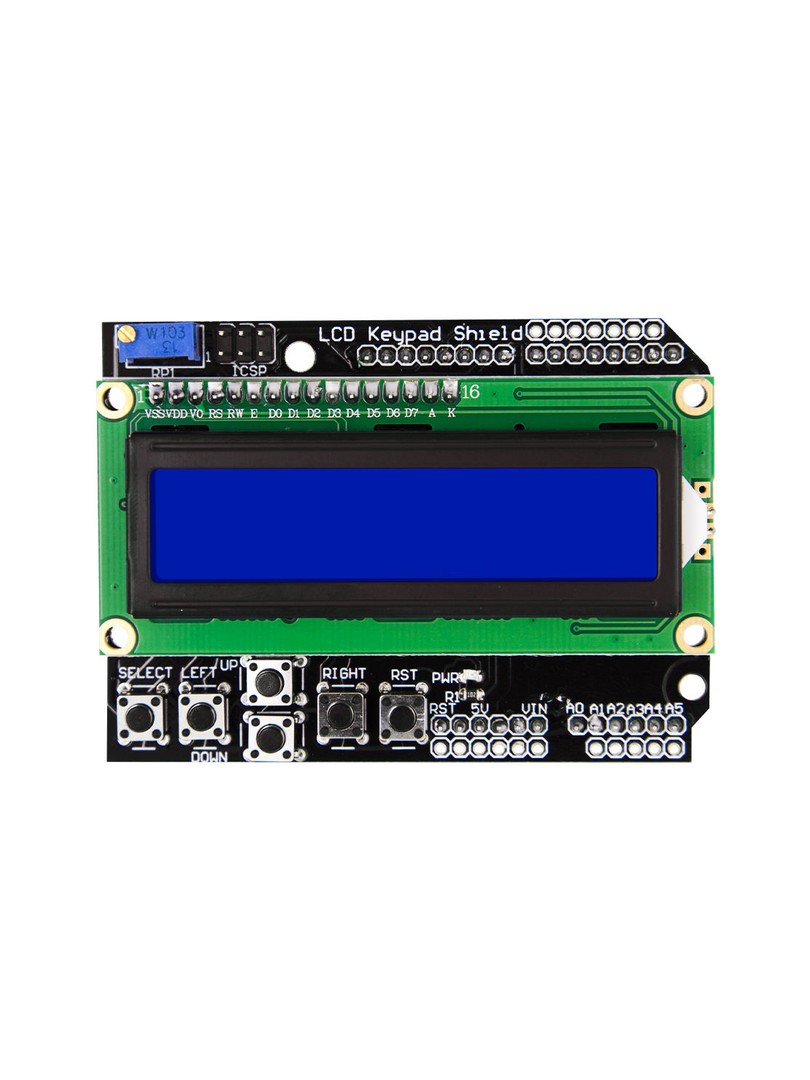

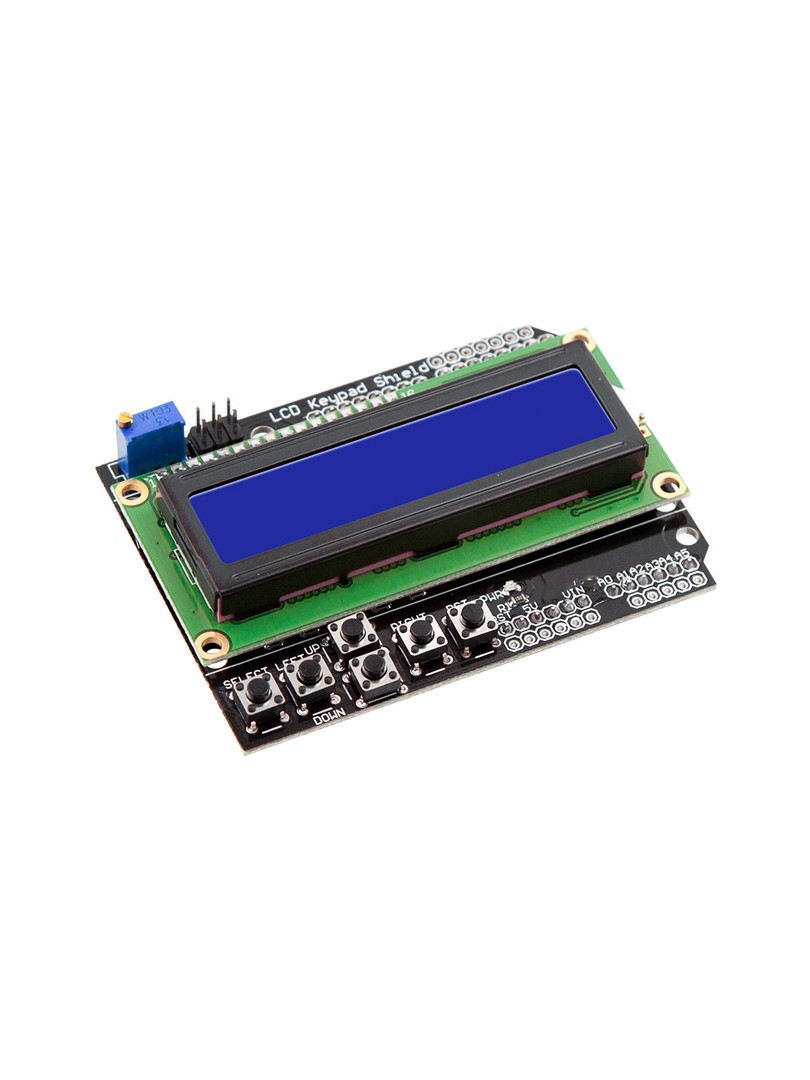

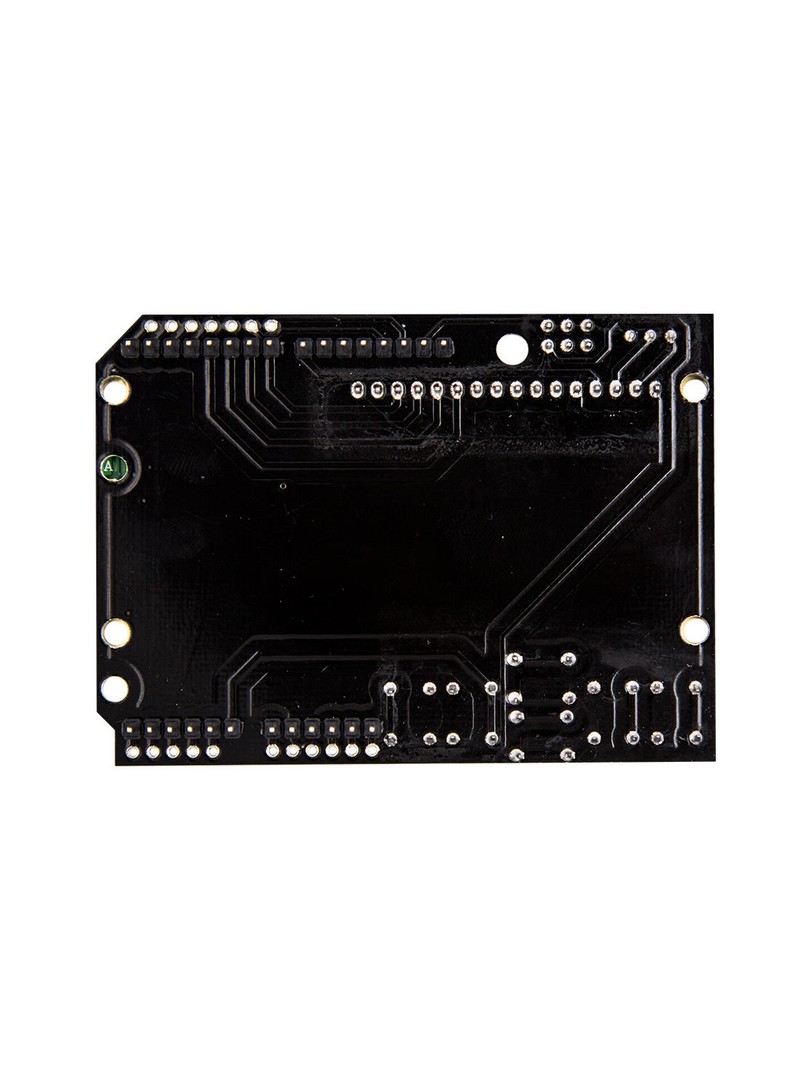

Shield LCD1602 LCD Keypad Shield to kompaktowy moduł wyświetlacza znakowego przeznaczony do bezpośrediego montażu na płytach Arduino UNO, MEGA1280 oraz MEGA2560. Łączy wyświetlacz znakowy z podświetleniem niebieskim oraz zintegrowaną klawiaturę nawigacyjną, umożliwiając tworzenie interaktywnych interfejsów użytkownika bez dodatkowego okablowania.

Moduł pracuje w trybie czterobitowyм i komunikuje się z Arduino poprzez cyfrowe linie danych. Klawiatura obsługiwana jest przez pojedyncze wejście analogowe z wykorzystaniem drabinki rezystorowej. Shield wyposażony jest w potencjometr regulacji kontrastu oraz możliwość sterowania podświetleniem, co czyni go rozwiązaniem dla paneli sterowania, systemów monitoringu oraz projektów edukacyjnych.

Główne cechy

Wyświetlacz znakowy: prezentacja tekstu w formacie dwie linie po szesnaście znaków każda

Podświetlenie niebieskie: białe znaki na niebieskim tle zapewniają czytelność w różnych warunkach oświetleniowych

Zintegrowana klawiatura: cztery przyciski kierunkowe, przycisk wyboru oraz przycisk resetowania

Interfejs czterobitoшy: komunikacja LCD wykorzystuje zredukowaną liczbę linii danych

Montaż bezpośredni: shield montuje się na złącza pinowe Arduino bez dodatkowych przewodów

Regulacja kontrastu: potencjometr pokładowy umożliwia dostosowanie czytelności wyświetlacza

Sterowanie podświetleniem: możliwość programowego włączania i wyłączania podświetlenia

Zasada działania

Sterowanie wyświetlaczem realizowane jest poprzez przesyłanie danych i komend w trybie czterobitoшym z wykorzystaniem cyfrowych pinów Arduino. Odczyt klawiatury następuje poprzez analizę napięcia na wejściu analogowym A0, gdzie drabinka rezystorowa generuje różne poziomy napięcia dla każdego przycisku. Podświetlenie może być włączane na stałe lub sterowane programowo przez pin cyfrowy dziesięć. Shield podłącza się bezpośrednio do standardowego układu pinów Arduino, tworząc gotowy system wejścia-wyjścia.

Specyfikacja techniczna

Typ produktu: shield LCD1602 z klawiaturą

Pojemność wyświetlacza: 16 znaków × 2 linie

Rozmiar znaku: 2,95 × 4,35 mm

Napięcie zasilania: 4,5–5,5 V

Zalecane napięcie pracy: 5,0 V

Pobór prądu: 2,0 mA (przy 5,0 V)

Tryb interfejsu: 4-bitowy równoległy

Zgodność: Arduino Diecimila, Duemilanove, UNO, MEGA1280, MEGA2560

Wymiary płytki: 80 × 59 mm

Rozmiar modułu LCD: 20,5 × 41 mm

Waga: 57 g

Wyprowadzenia (Pinout)

Analogowe A0: wejście kontroli przycisków

Cyfrowe 4: LCD DB4

Cyfrowe 5: LCD DB5

Cyfrowe 6: LCD DB6

Cyfrowe 7: LCD DB7

Cyfrowe 8: RS (wybór danych/komend)

Cyfrowe 9: Enable

Cyfrowe 10: sterowanie podświetleniem

Uwagi

Pin analogowy A0 służy do wykrywania naciśnięć przycisków klawiatury poprzez sieć rezystorową.

Kontrast można regulować za pomocą pokładowego potencjometru.

Moduł współpracuje ze standardową biblioteką Arduino LiquidCrystal w trybie czterobitoшym.

Typowe zastosowania

Interfejsy menu w systemach wbudowanych

Panele konfiguracji parametrów

Systemy monitoringu czujników

Prototypy sterowników przemysłowych

Projekty edukacyjne z wykorzystaniem Arduino

Zawartość zestawu

1 × Shield LCD1602 LCD Keypad Shield z niebieskim podświetleniem

ProRock LCD1602 LCD Keypad Shield stanowi zintegrowane rozwiązanie wyświetlacza i klawiatury, umożliwiające budowę kompaktowych i interaktywnych systemów opartych na Arduino.

ProRock LCD1602 Shield Blue Backlight 16x2 Arduino UNO Mega 5-Key

Shield LCD1602 z klawiaturą i niebieskim podświetleniem dla Arduino UNO Mega

Wyświetlacz 16×2 znaki | Podświetlenie niebieskie | 5 przycisków | Tryb 4-bitowy | Zgodność Arduino UNO/Mega | Regulowany kontrast
