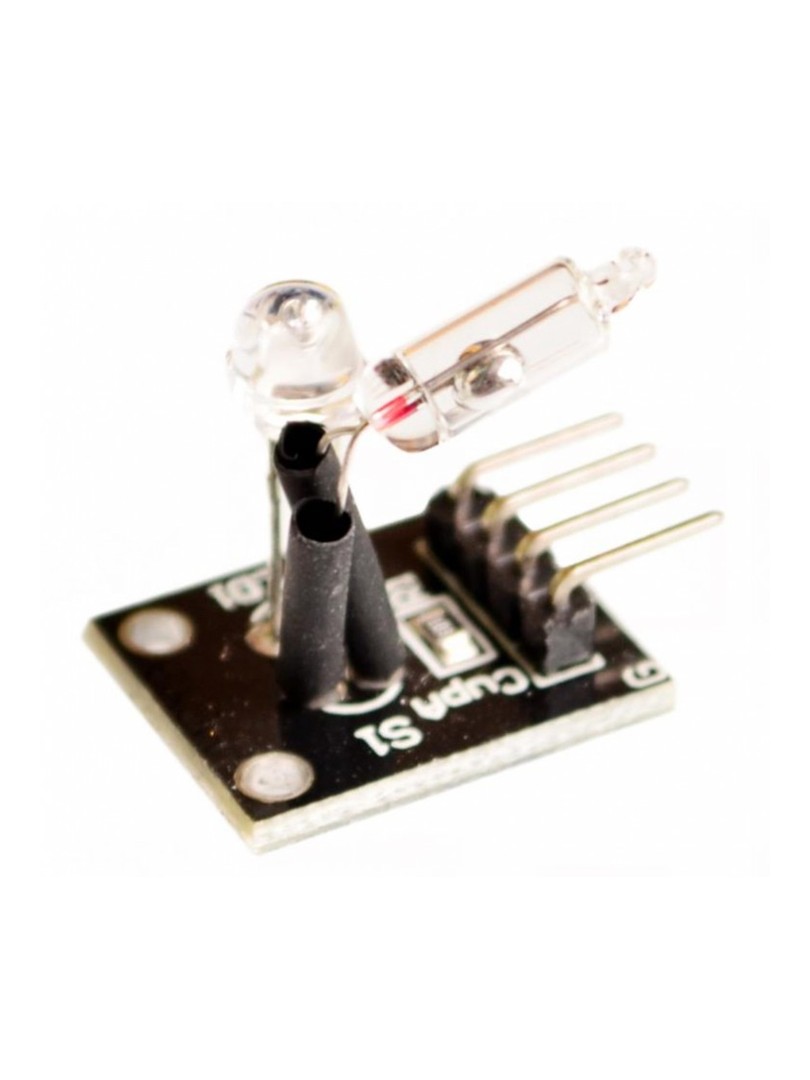

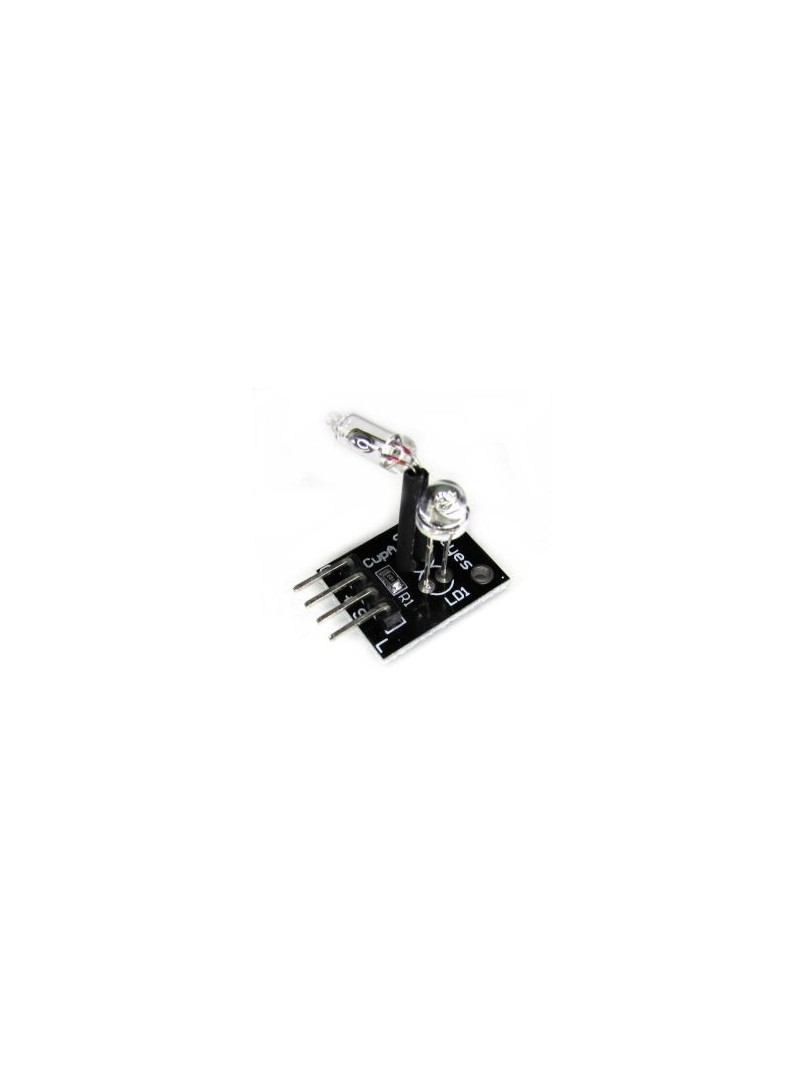

Zestaw ProRock KY-027 Magic Cup to para modułów łączących czujniki nachylenia i wibracji z czerwonymi diodami LED. Każdy moduł wykrywa ruch, przechylenie lub drgania, udostępniając cyfrowy sygnał wyjściowy dla mikrokontrolerów. Przeznaczony dla projektów z Arduino, Raspberry Pi, ESP32 oraz innych platform MCU.

Konstrukcja umożliwia tworzenie interaktywnych efektów świetlnych – moduły mogą symulować przenoszenie światła między obiektami po wykryciu nachylenia, co znajduje zastosowanie w zabawkach edukacyjnych, instalacjach artystycznych i prostych systemach alarmowych reagujących na ruch.

Główne cechy

Para modułów: dwa niezależne czujniki umożliwiają synchronizację efektów świetlnych między obiektami

Wykrywanie nachylenia i wibracji: przełącznik mechaniczny reaguje na zmianę położenia i uderzenia

Wyjście cyfrowe: sygnał HIGH/LOW odczytywany bezpośrednio przez pin mikrokontrolera

Wbudowana dioda LED: czerwona dioda sygnalizuje stan czujnika i tworzy efekt wizualny

Kompatybilność: współpraca z popularnymi platformami mikrokontrolerów

Kompaktowa budowa: wymiary umożliwiają montaż w ograniczonej przestrzeni i na płytkach stykowych

Zasada działania

Moduł wykorzystuje przełącznik mechaniczny reagujący na zmianę kąta nachylenia lub drgania. Wykrycie ruchu powoduje zmianę stanu na wyjściu cyfrowym. Mikrokontrolor odczytuje sygnał i może sterować jasnością diody LED za pomocą modulacji PWM, tworząc płynne przejścia świetlne imitujące przelanie światła z jednego modułu do drugiego.

Specyfikacja techniczna

Model: KY-027

Liczba modułów w zestawie: 2 szt.

Typ czujnika: przełącznik nachylenia/wibracji

Typ wyjścia: cyfrowe

Napięcie zasilania: 3,3–5,5 V

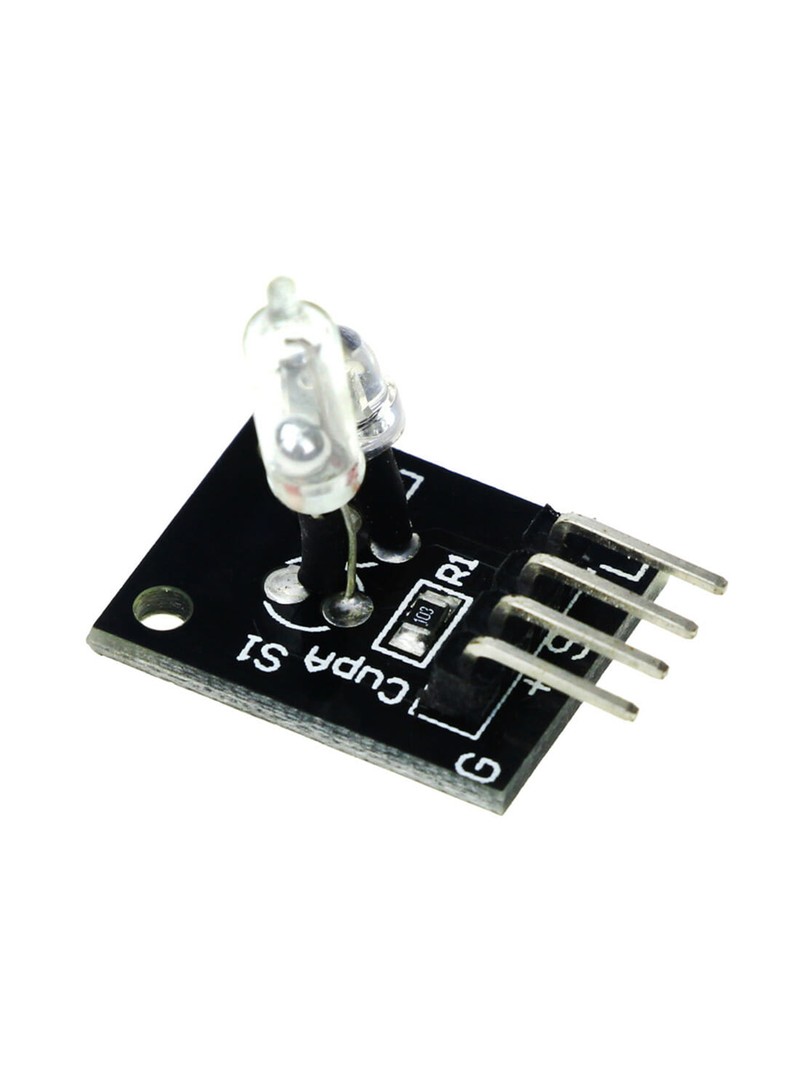

Komponenty na płytce: dioda LED, przełącznik nachylenia/wibracji, rezystor

Wartość rezystora: 10 kΩ

Wymiary płytki: około 1,5 × 3,6 cm

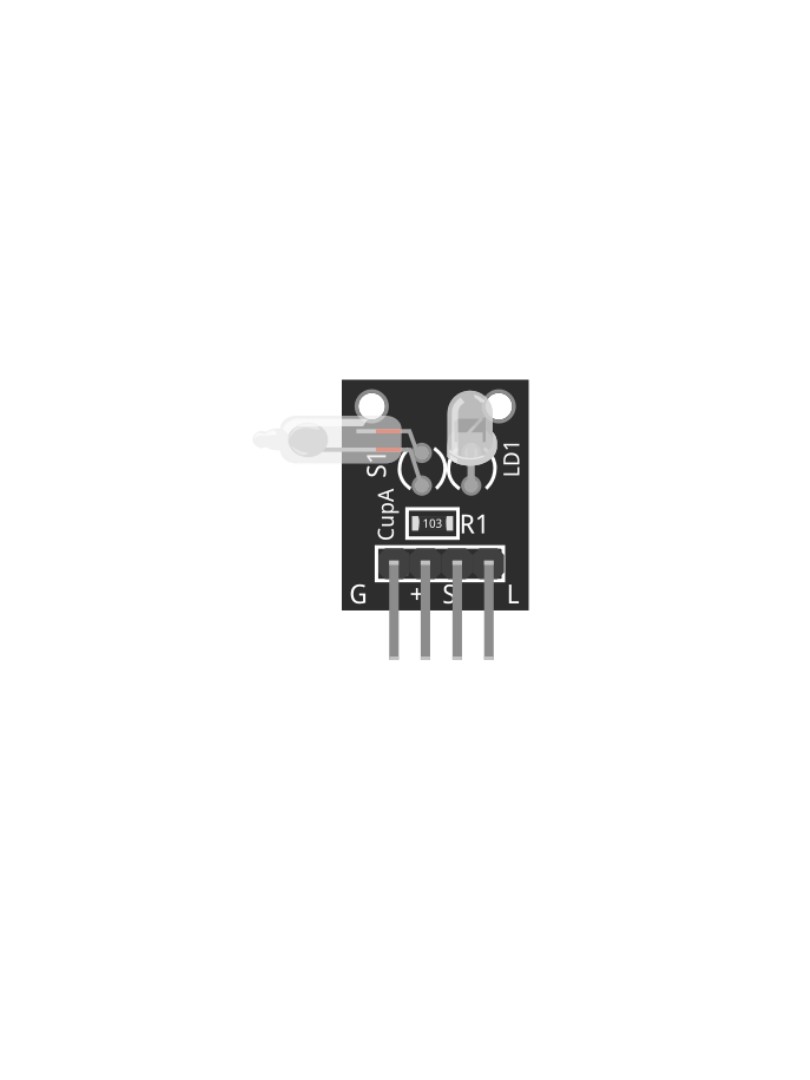

Wyprowadzenia (Pinout)

VCC: zasilanie 3,3–5,5 V

GND: masa

DO (D0): cyfrowy sygnał wyjściowy

Uwagi

Stan wyjścia cyfrowego zmienia się po wykryciu nachylenia lub wibracji.

Efekt płynnego zapalania i wygaszania diody wymaga sterowania modulacją PWM w oprogramowaniu.

Sposób montażu wpływa na czułość – sztywne mocowanie lepiej przenosi drgania na czujnik.

Typowe zastosowania

Oświetlenie sterowane nachyleniem lub ruchem

Interaktywne zabawki, rekwizyty i instalacje artystyczne

Proste alarmy reagujące na wibracje lub ruch

Projekty edukacyjne i zestawy STEM

Zawartość zestawu

2 × moduł ProRock KY-027 Magic Cup Light Module

Zestaw ProRock KY-027 Magic Cup oferuje gotowe rozwiązanie do budowy interaktywnych systemów reagujących na ruch. Para modułów umożliwia realizację rozbudowanych efektów świetlnych w projektach hobbystycznych i edukacyjnych.

ProRock KY-027 Magic Cup Light Module 2x Tilt/Vibration Sensor Red LED

ProRock KY-027 Magic Cup – 2 moduły z czujnikami nachylenia i wibracji oraz czerwonymi diodami LED

2 moduły | wyjście cyfrowe | zasilanie 3,3–5,5 V | czujnik nachylenia/wibracji | czerwona dioda LED | wymiary 1,5 × 3,6 cm
