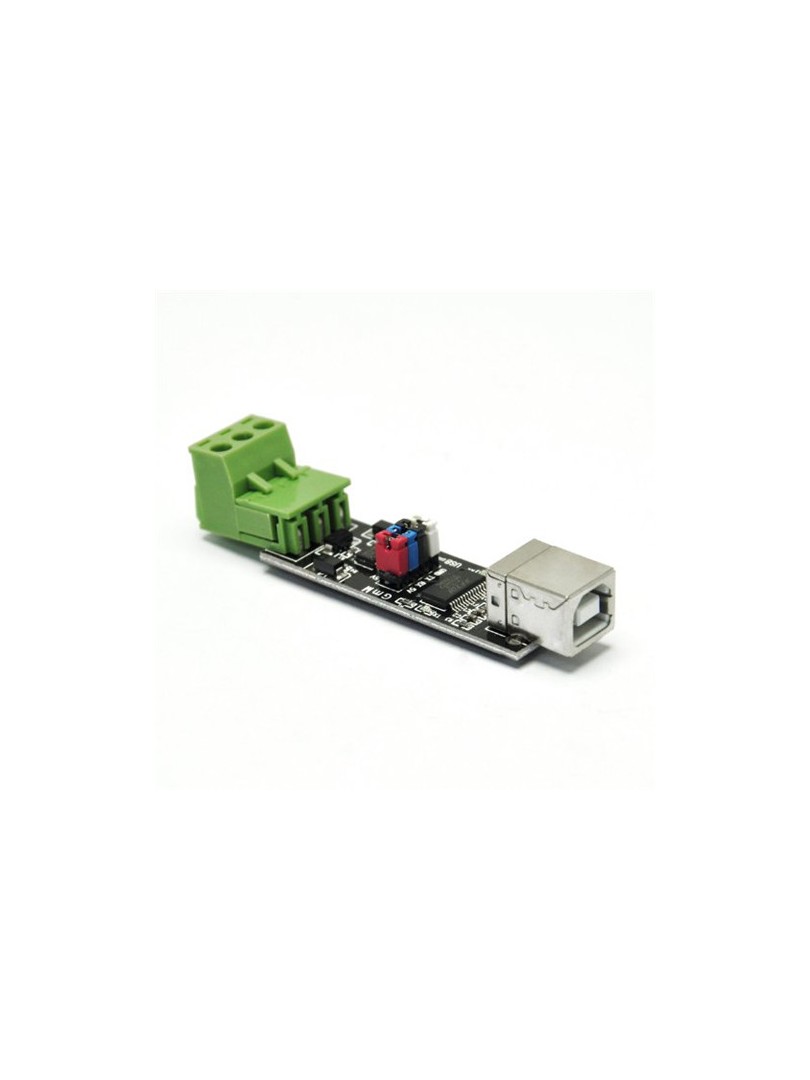

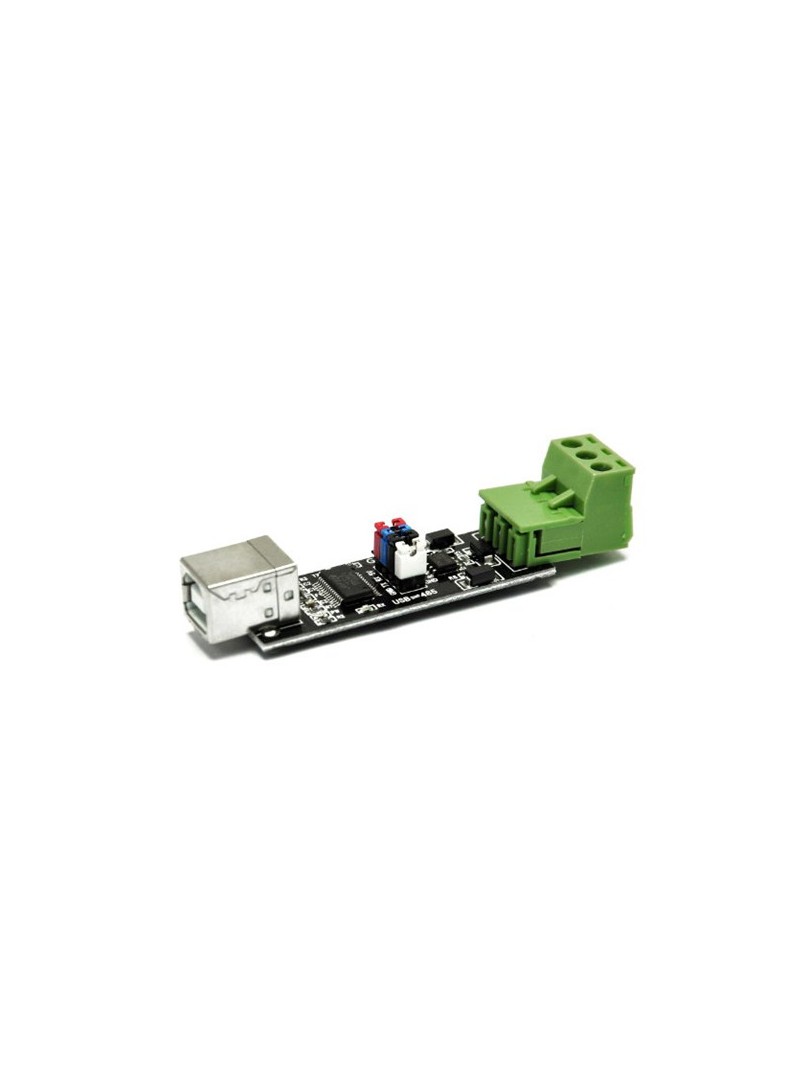

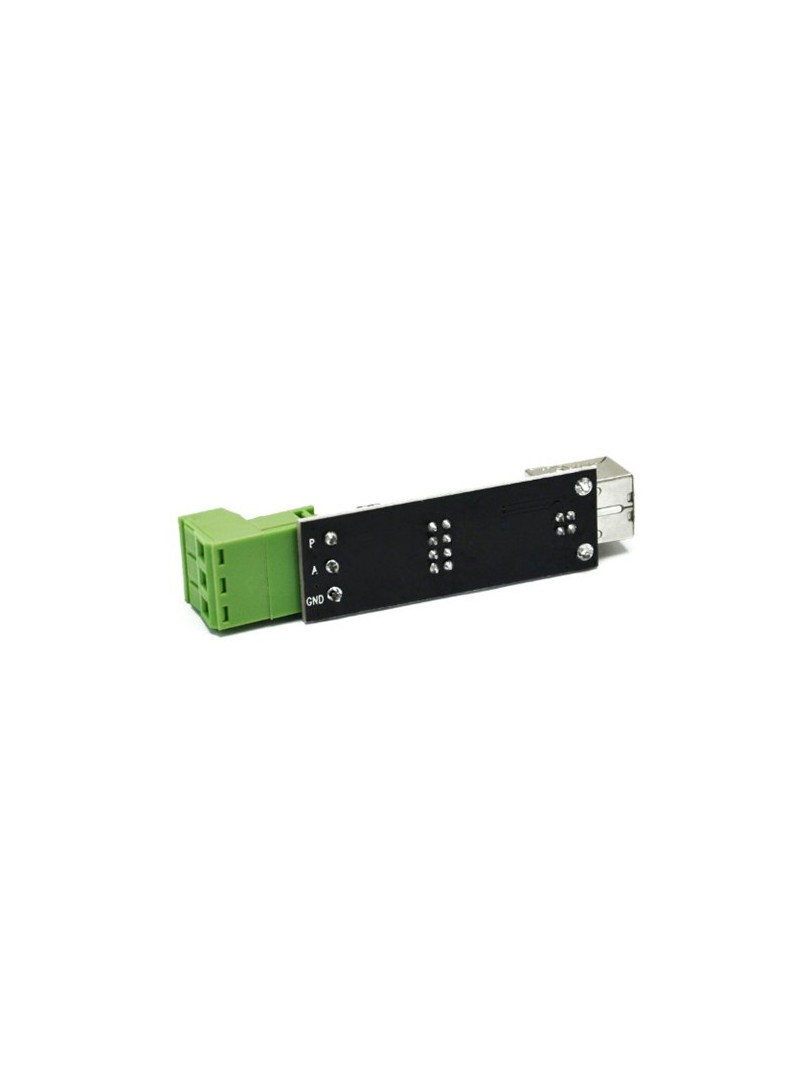

Konwerter ProRock USB na RS485 i TTL to techniczny adapter komunikacyjny oparty na układzie FT232RL firmy FTDI oraz przetworniku RS485 typu 75176. Umożliwia bezpośrednią komunikację między portem USB komputera a urządzeniami wykorzystującymi interfejs RS485 lub TTL. Adapter działa jako wirtualny port szeregowy COM i nie wymaga ręcznego przełączania kierunku transmisji dzięki automatycznemu sterowaniu przepływem danych.

Urządzenie przeznaczone jest do zastosowań przemysłowych, systemów automatyki oraz projektów embedded wymagających stałe komunikacji szeregowej na większe odległości lub w środowisku o podwyższonym poziomie zakłóceń elektromagnetycznych.

Główne cechy

Układ FT232RL: zapewnia stałe konwersję USB na interfejs szeregowy z szerokim wsparciem systemów operacyjnych

Podwójny standard: obsługuje zarówno magistralę RS485 do komunikacji przemysłowej, jak i sygnały TTL do współpracy z mikrokontrolerami

Automatyczne sterowanie kierunkiem: układ samodzielnie wykrywa i zarządza przepływem danych między nadawaniem a odbiorem bez interwencji użytkownika

Zasilanie z magistrali USB: nie wymaga zewnętrznego źródła napięcia

Magistrala wielopunktowa: umożliwia podłączenie wielu urządzeń RS485 do jednej linii komunikacyjnej

Zabezpieczenia elektryczne: moduł wyposażony w diodę TVS chroniącą przed przepięciami oraz mechanizm samoodzyskiwania interfejsu USB

Zasada działania

Układ FT232RL konwertuje sygnały USB na standard szeregowy UART, który następnie trafia do przetwornika 75176 realizującego warstwę fizyczną RS485. Przetwornik różnicowy RS485 pozwala na transmisję sygnałów na odległości przekraczające możliwości standardowego interfejsu TTL oraz zapewnia odporność na zakłócenia elektromagnetyczne dzięki transmisji różnicowej. Automatyczny układ sterowania kierunkiem monitoruje przepływ danych i przełącza przetwornik między trybem nadawania a odbioru bez opóźnień, eliminując konieczność ręcznego zarządzania sygnałem kontrolnym.

Specyfikacja techniczna

Typ produktu: konwerter USB na RS485 i TTL

Interfejs USB: USB 2.0 (kompatybilny wstecz)

Główny układ USB: FT232RL (FTDI)

Przetwornik RS485: 75176

Obsługiwane standardy szeregowe: RS485, TTL

Zakres prędkości transmisji: 300–9216000 bps (automatyczne wykrywanie)

Sterowanie kierunkiem: automatyczne

Obciążalność magistrali RS485: do 32 urządzeń na jedną linię

Zasilanie: z portu USB

Zabezpieczenie interfejsu: dioda TVS, mechanizm samoodzyskiwania USB

Systemy operacyjne: Windows 98 / ME / 2000 / XP / Vista / 7, Linux, macOS

Wymiary modułu: około 76 × 18,5 × 16 mm

Uwagi

Adapter rozpoznawany jest przez system jako wirtualny port szeregowy COM.

Automatyczne sterowanie kierunkiem transmisji eliminuje potrzebę ręcznego przełączania sygnałów TX i RX.

Interfejs RS485 przeznaczony jest do pracy w środowiskach o dużych odległościach transmisyjnych oraz podwyższonym poziomie zakłóceń elektromagnetycznych.

Typowe zastosowania

Komunikacja przemysłowa w standardzie RS485

Debugowanie interfejsów szeregowych mikrokontrolerów

Maszyny CNC i sterowniki przemysłowe

Kamery monitoringu i urządzenia wideo

Systemy rejestracji czasu pracy z czytnikami linii papilarnych

Centrale telefoniczne i systemy automatyki budynkowej

Zawartość zestawu

1 × konwerter USB na RS485 i TTL ProRock z układem FT232RL

Konwerter ProRock stanowi działający rozwiązanie do komunikacji szeregowej w zastosowaniach przemysłowych i projektach embedded, łącząc sprawdzoną technologię FTDI z automatycznym sterowaniem magistrali RS485 oraz szeroką kompatybilnością systemową.
