Moduł konwertera TTL-RS485 z automatyczną kontrolą kierunku transmisji 3-30V
Konwerter UART-RS485 | Zasilanie 3-30V DC | Automatyczna kontrola kierunku | Prędkość 110-256000 bps | Kompatybilny z logiką 3,3V i 5V | Temperatura pracy -40°C do +85°C
Moduł konwertera ProRock TTL-RS485 to przemysłowe urządzenie przeznaczone do konwersji sygnałów szeregowych UART na magistralę różnicową RS485 i odwrotnie. Dzięki sprzętowej automatycznej kontroli kierunku transmisji moduł samodzielnie przełącza się między trybem nadawania i odbioru, co eliminuje konieczność ręcznego sterowania liniami DE/RE. Rozwiązanie to upraszcza obsługę modułu do poziomu standardowego portu szeregowego.
Moduł charakteryzuje się wysoką odpornością na zakłócenia elektromagnetyczne i został zaprojektowany z myślą o pracy w trudnych warunkach przemysłowych. Zestaw napięcia zasilania umożliwia współpracę zarówno z systemami opartymi na logice 3,3V, jak i 5V. Wyposażenie w blok zaciskowy oraz przewód połączeniowy ułatwia bezpośrednie podłączenie urządzeń, a diody LED sygnalizujące transmisję i odbiór przyspieszają proces debugowania.
Główne cechy
- Dwukierunkowa konwersja sygnałów: umożliwia przekształcanie sygnałów UART mikrokontrolera na magistralę różnicową RS485 oraz konwersję odwrotną
- Sprzętowa automatyczna kontrola kierunku: moduł samodzielnie przełącza kierunek transmisji bez konieczności programowego sterowania liniami DE/RE
- Uniwersalna kompatybilność logiczna: obsługuje sygnały TTL o poziomach logicznych 3,3V oraz 5V
- Zestaw zasilania: działa z napięciami od 3V do 30V, co umożliwia integrację z różnorodnymi systemami elektronicznymi
- odporność na zakłócenia: zaprojektowany z uwzględnieniem wysokich standardów EMC/EMI dla zastosowań przemysłowych
- Zabezpieczenie magistrali: konstrukcja uwzględnia ochronę przed przepięciami i wyładowaniami atmosferycznymi
- Wbudowany rezystor terminujący: rezystor 120Ω można aktywować zworką R0 dla transmisji długodystansowych
- Obsługa sieci wielopunktowej: umożliwia podłączenie co najmniej czterdziestu węzłów w tej samej sieci RS485
- Funkcja hot-swap: zaprojektowany w celu minimalizacji problemów z blokowaniem magistrali podczas podłączania urządzeń pod napięciem
- Diody diagnostyczne: wizualizacja aktywności transmisji i odbioru danych przez dedykowane diody LED RXD/TXD
Zasada działania
Moduł realizuje konwersję między jednoprzewodowym interfejsem szeregowym UART (sygnały TTL) a dwuprzewodową różnicową magistralą RS485. Interfejs UART wykorzystuje dwa przewody (TXD do nadawania, RXD do odbioru) z poziomami napięć 0V/3,3V lub 0V/5V. Magistrala RS485 operuje na zasadzie transmisji różnicowej między liniami A i B, gdzie kierunek przepływu prądu w parze przewodów determinuje stan logiczny sygnału.
Sprzętowy układ automatycznej kontroli kierunku monitoruje aktywność na linii TXD mikrokontrolera. W momencie rozpoczęcia transmisji danych przez mikrokontroler układ automatycznie przełącza transceiver RS485 w tryb nadawania i konwertuje sygnał TTL na sygnał różnicowy wysyłany na magistralę. Po zakończeniu transmisji moduł samoczynnie wraca do trybu nasłuchu, odbierając dane z magistrali RS485 i przekazując je do mikrokontrolera przez linię RXD. Taka konstrukcja eliminuje konieczność programowego zarządzania trybami pracy, co upraszcza implementację w aplikacjach użytkownika.
Specyfikacja techniczna
- Typ modułu: konwerter UART (TTL) do RS485
- Napięcie zasilania: 3,0V – 30V DC (maksymalne napięcie graniczne około 33V, zalecane poniżej 30V)
- Poziomy logiczne: kompatybilne z 3,3V oraz 5V TTL
- Prędkość transmisji: 110 – 256000 bps
- Tryb komunikacji: RS485 half-duplex (dwukierunkowa, niejednoczesna)
- Rezystor terminujący: 120Ω (aktywacja przez zworkę R0)
- Liczba węzłów sieci: minimum 40 w typowej konfiguracji multi-drop RS485
- Temperatura pracy: -40°C do +85°C
- Zasięg transmisji: do kilometra (testowo osiągnięto około 850 metrów z kablem 2×1,5 mm²; zalecane do 800 metrów bez repeatera)

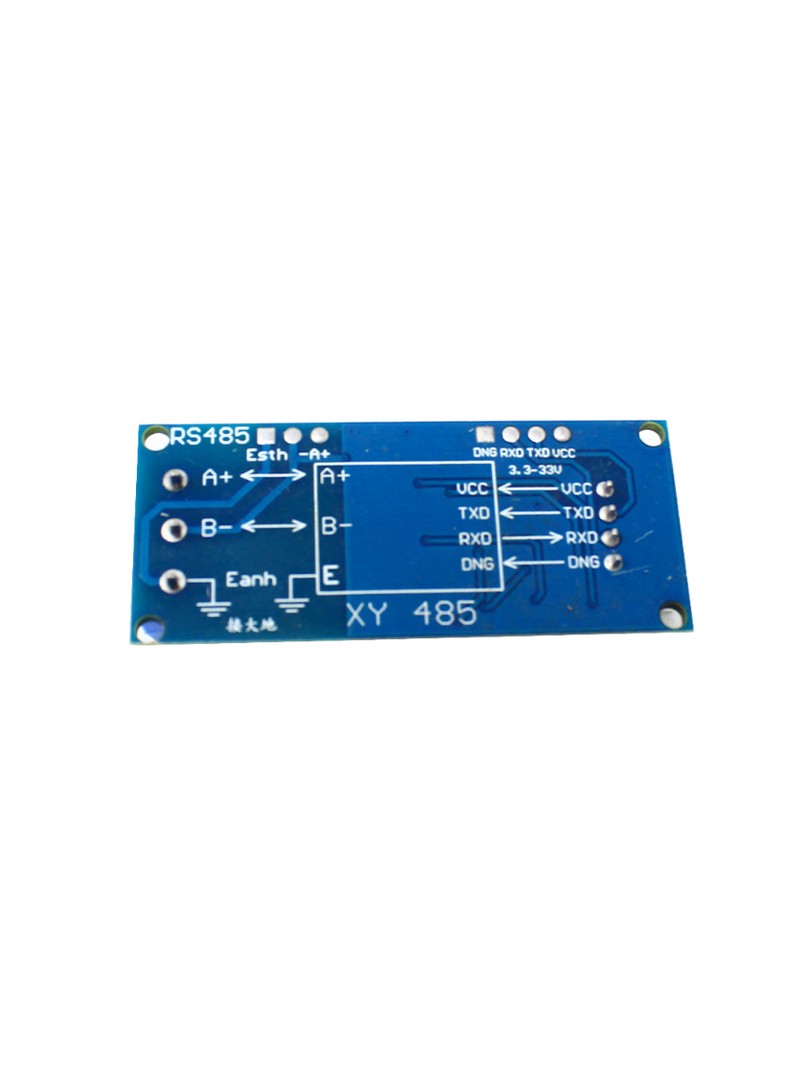

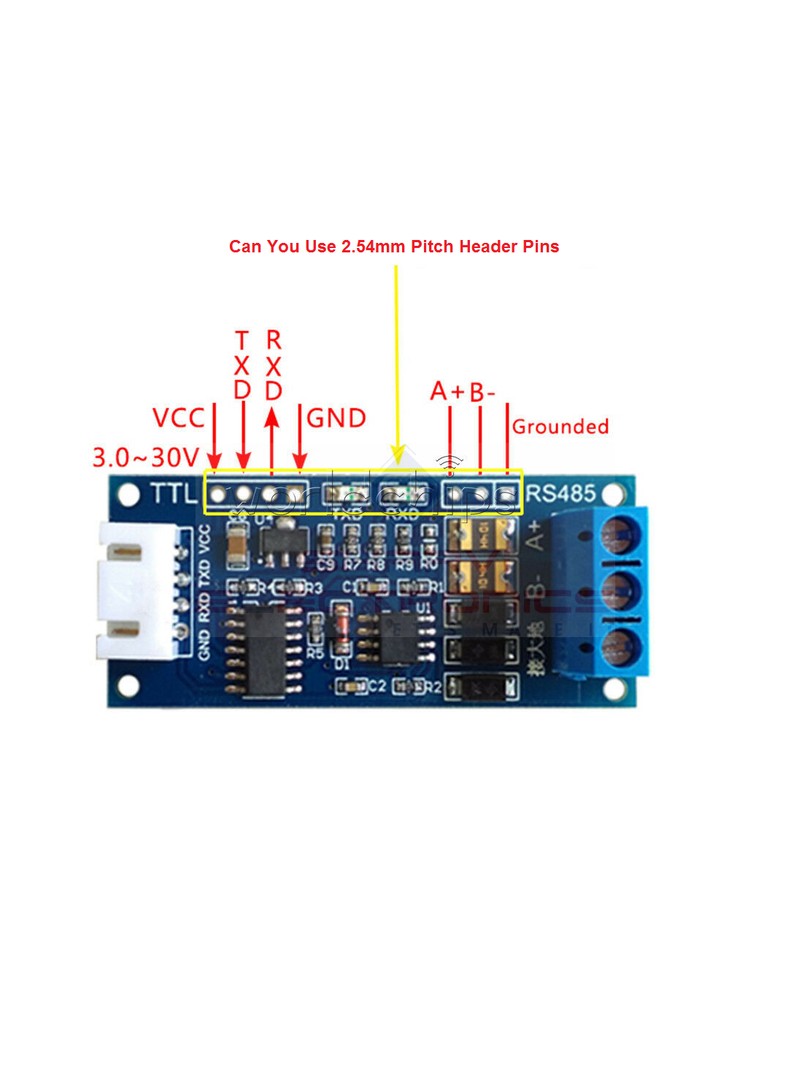

Wyprowadzenia
- Strona TTL: VCC (zasilanie), GND (masa), TXD (nadawanie), RXD (odbiór)
- Strona RS485: A, B (linie różnicowe magistrali), opcjonalny punkt uziemienia dla zwiększenia odporności na zakłócenia w instalacjach polowych
Uwagi
- Magistrala RS485 działa w trybie half-duplex – komunikacja jest dwukierunkowa, ale nadawanie i odbiór nie mogą odbywać się jednocześnie.
- W przypadku instalacji długodystansowych zaleca się podłączenie punktu uziemienia modułu w celu poprawy odporności na zakłócenia i ochrony przed wyładowaniami atmosferycznymi.
Typowe zastosowania
- Sieci komunikacyjne PLC i systemów automatyki przemysłowej
- Rozbudowa interfejsów szeregowych mikrokontrolerów na długie odległości
- Urządzenia i czujniki pracujące w standardzie Modbus-RTU
- Falowniki, sterowniki silników, liczniki i regulatory przemysłowe
- Komunikacja szeregowa odporna na zakłócenia w środowisku fabrycznym i instalacjach zewnętrznych

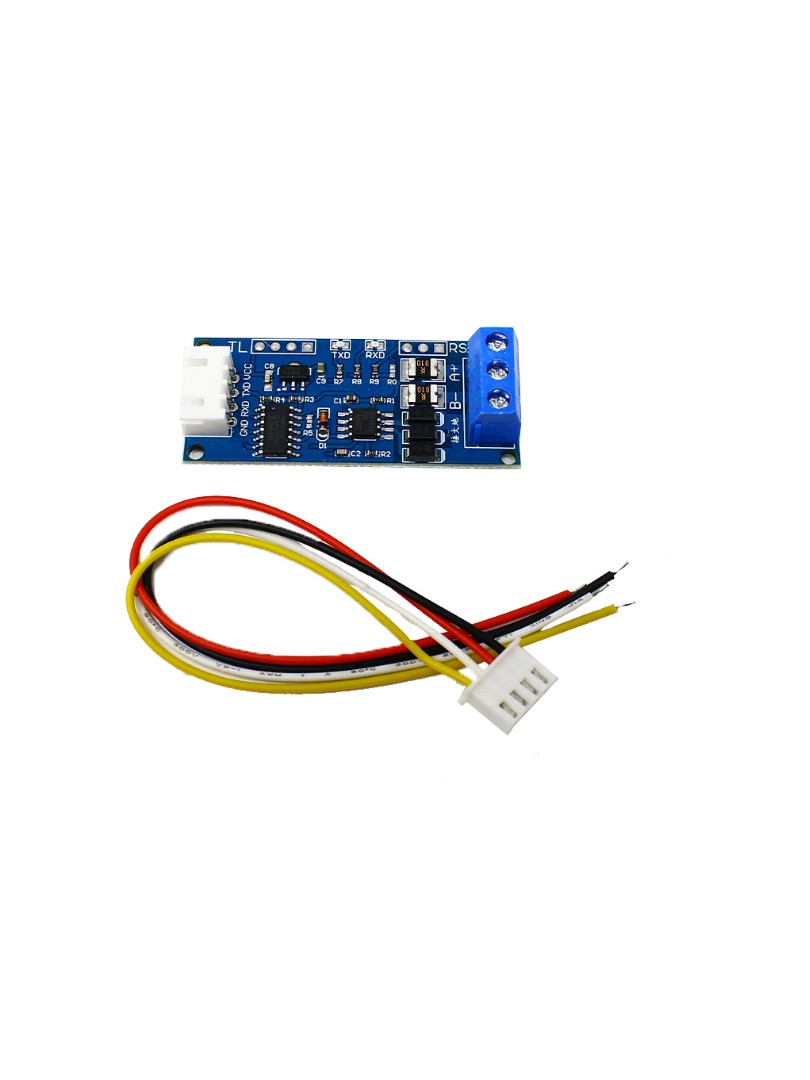

Zawartość zestawu
- 1 × Moduł konwertera ProRock TTL-RS485 z automatyczną kontrolą kierunku (3,3V/5V)
- 1 × Przewód połączeniowy
Moduł konwertera TTL-RS485 ProRock stanowi działający rozwiązanie dla systemów wymagających komunikacji szeregowej na duże odległości w środowiskach przemysłowych. Automatyczna kontrola kierunku transmisji oraz zestaw napięcia zasilania czynią go uniwersalnym narzędziem do integracji różnorodnych urządzeń elektronicznych w sieciach RS485.
