Zestaw ProRock HX1838 to gotowy system bezprzewodowego sterowania podczerwienią, przeznaczony dla projektów opartych na Arduino i innych mikrokontrolerach. Zawiera miniaturowy pilot zdalnego sterowania oraz moduł odbiornika pracujący w standardzie 38 kHz, umożliwiając budowę urządzeń sterowanych pilotem IR.

Moduł odbiornika dekoduje sygnały modulowane w częstotliwości 38 kHz, pozwalając na identyfikację naciśniętych przycisków pilota i wykonywanie zaprogramowanych akcji. Zestaw znajduje zastosowanie w sterowaniu oświetleniem, przekaźnikami, robotyką mobilną oraz interaktywnymi instalacjami DIY.

Główne cechy

Gotowy zestaw IR: zawiera moduł odbiornika 38 kHz oraz miniaturowy pilot zdalnego sterowania

Standard 38 kHz: kompatybilny z powszechnie stosowanymi protokołami podczerwieni opartymi na modulacji 38 kHz

Siedemnaście klawiszy funkcyjnych: pilot zapewnia elastyczne możliwości sterowania wieloma funkcjami urządzenia

Sterowanie w pomieszczeniach: system zapewnia działający komunikację w warunkach domowych i laboratoryjnych

Szeroki kąt odbioru: moduł odbiera sygnały w rozległym obszarze, nie wymagając dokładny celowania pilotem

Niskie zużycie energii: pilot charakteryzuje się minimalnym poborem prądu w stanie czuwania, co wydłuża żywotność baterii

Kompatybilność z Arduino: zestaw jest przeznaczony dla początkujących i rozbudowanych twórców projektów interaktywnych

Zasada działania

Po naciśnięciu klawisza pilot emituje zakodowany sygnał podczerwieni modulowany w częstotliwości 38 kHz. Moduł odbiorczy HX1838 wyposażony w fotodiodę IR i układy filtrujące odbiera ten sygnał, demoduluje go i przekazuje w postaci ciągu impulsów cyfrowych do pinu wejściowego mikrokontrolera. Oprogramowanie Arduino dekoduje otrzymany sygnał, identyfikuje naciśnięty przycisk i wykonuje przypisaną akcję, taką jak włączenie diody LED, przełączenie przekaźnika, zmiana trybu pracy urządzenia czy sterowanie kierunkiem ruchu robota.

Specyfikacja techniczna

Typ odbiornika: moduł odbiorczy IR 38 kHz

Obsługiwany sygnał: standardowy sygnał IR modulowany 38 kHz

Liczba przycisków pilota: 17 klawiszy funkcyjnych

Zasięg transmisji: ≥ 8 m (typowo, w linii wzroku, zależnie od warunków środowiskowych)

Efektywny kąt odbioru: do 60° (typowo)

Typ baterii pilota: CR2025

Prąd pilota w stanie czuwania: 3–5 μA (typowo)

Prąd pilota podczas nadawania: 3–5 mA (typowo)

Materiał powierzchni pilota: folia PET 0,125 mm

Żywotność przycisków: około 20 000 naciśnięć (typowo)

Uwagi

Zestaw nie zawiera baterii ani akumulatorów.

Typowe zastosowania

Zdalne sterowanie projektami Arduino za pomocą pilota IR

Sterowanie przekaźnikami i przełącznikami w systemach automatyki domowej

Robotyka: zdalne sterowanie ruchem i funkcjami robota mobilnego

Interaktywne instalacje elektroniczne i projekty DIY

Nawigacja w menu i przełączanie trybów pracy urządzeń niestandardowych

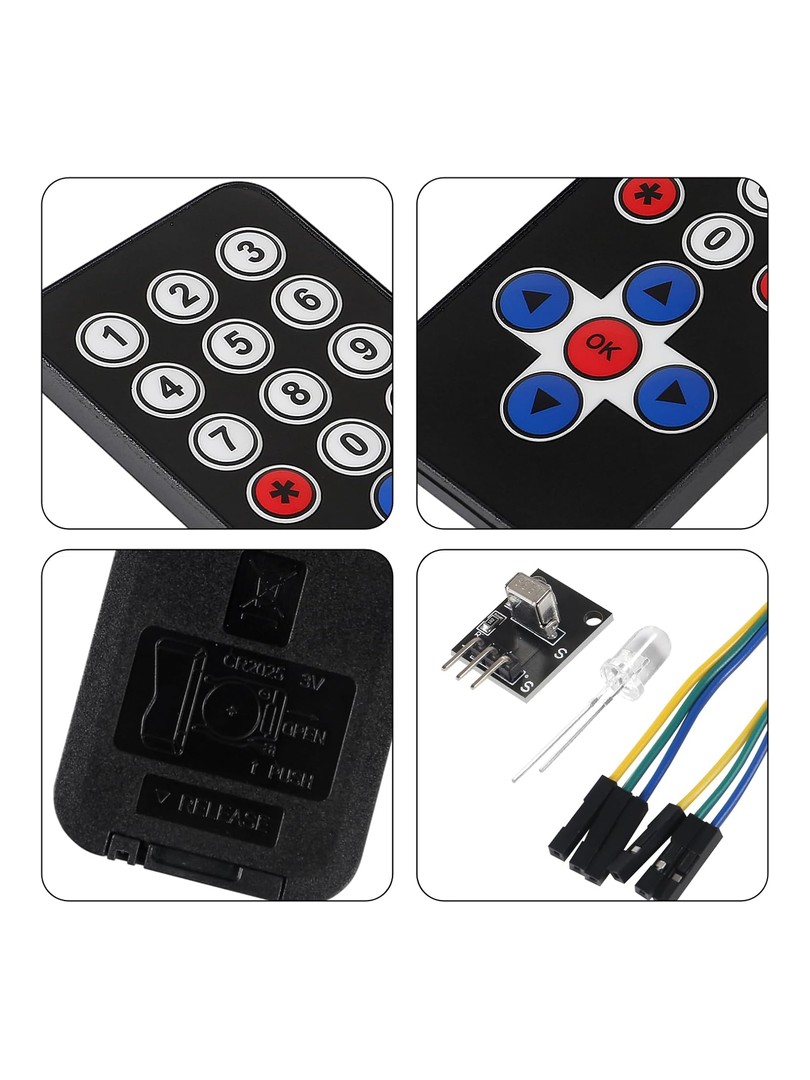

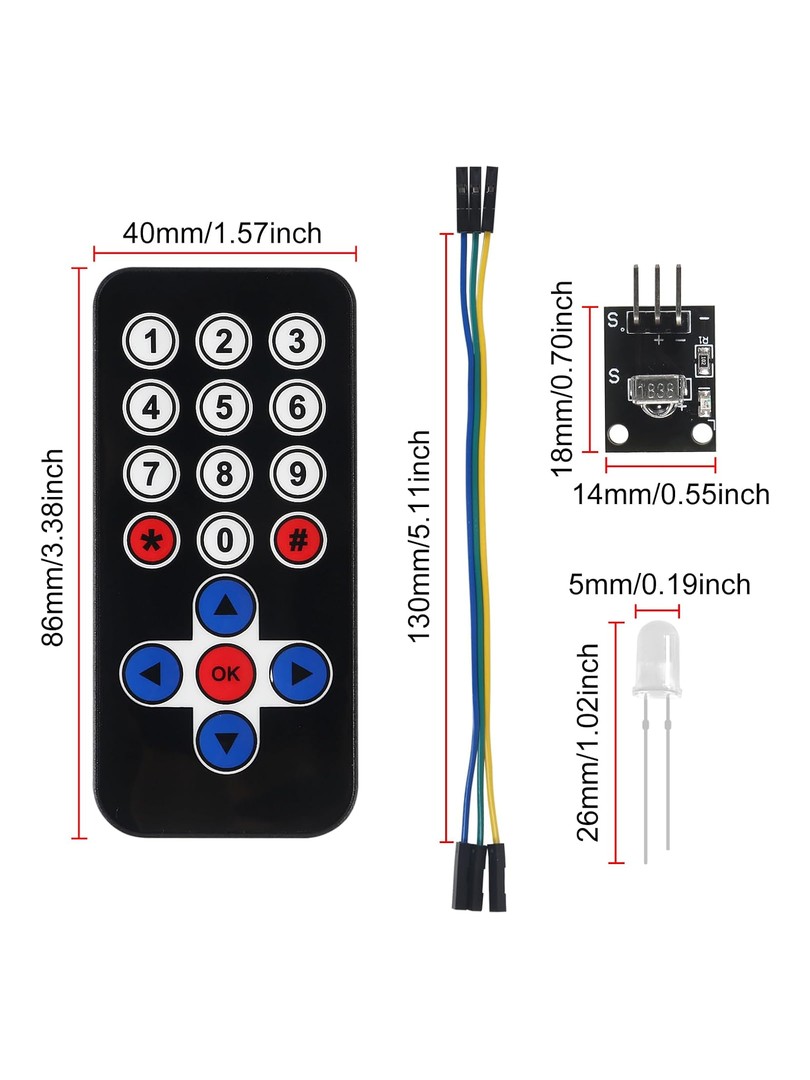

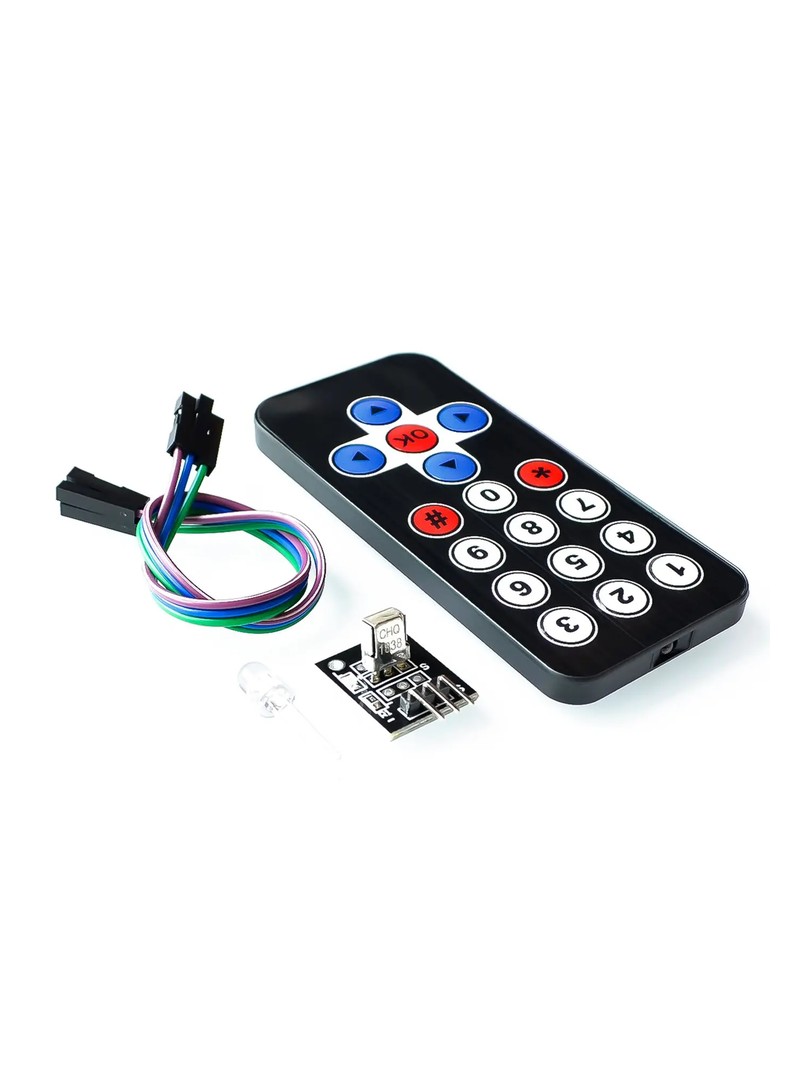

Zawartość zestawu

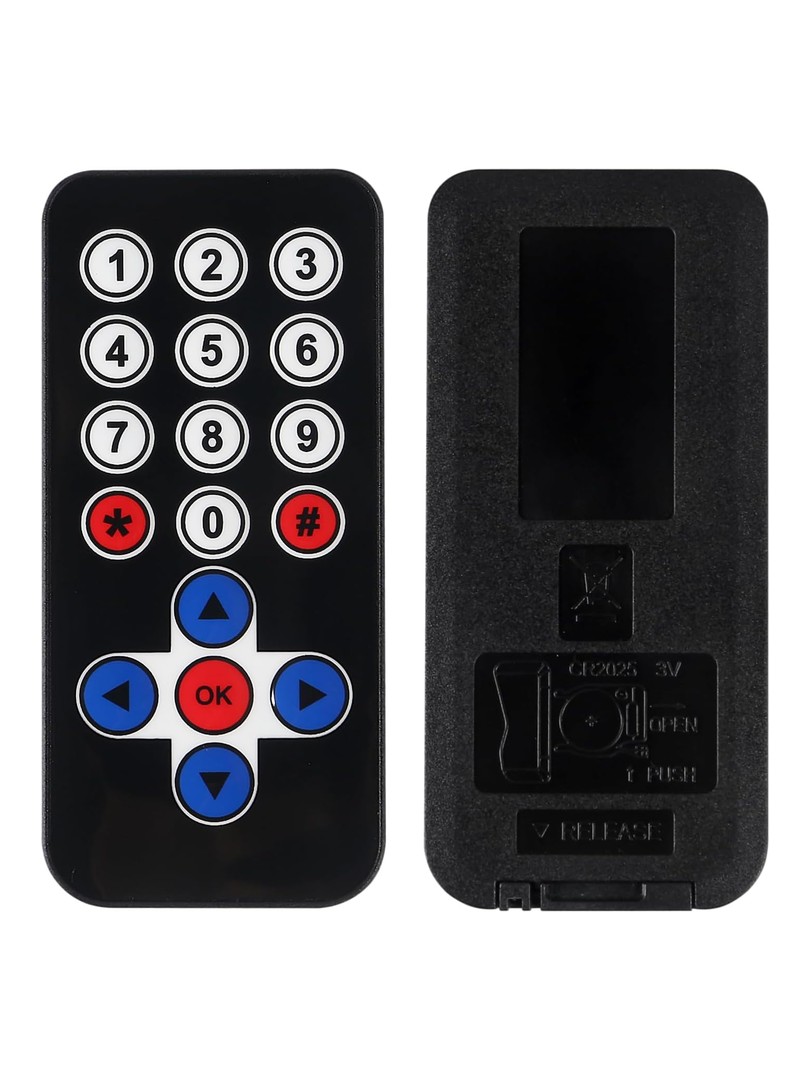

1 × miniaturowy ultracienki pilot IR 17-przyciskowy

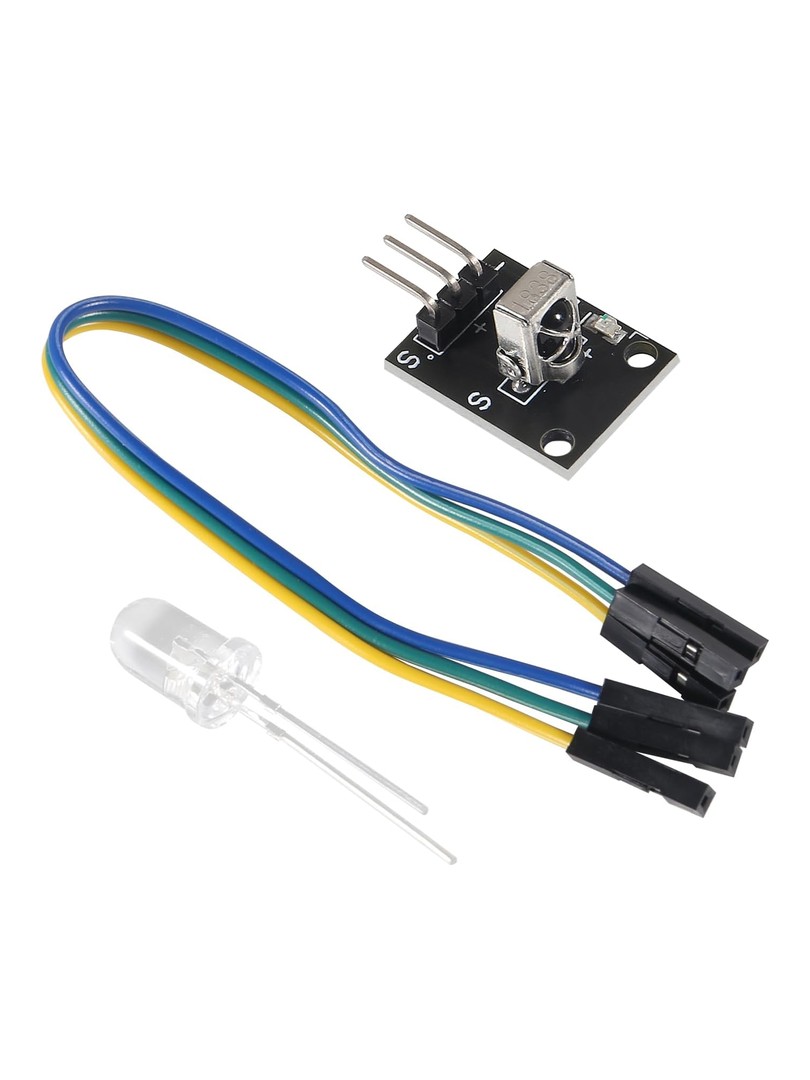

1 × moduł odbiornika IR 38 kHz

Zestaw ProRock HX1838 stanowi ekonomiczne i działający rozwiązanie do dodawania funkcji zdalnego sterowania podczerwienią w projektach Arduino i mikrokontrolerowych, przeznaczony nadające się do nauki, prototypowania oraz praktycznych zastosowań automatyki.
