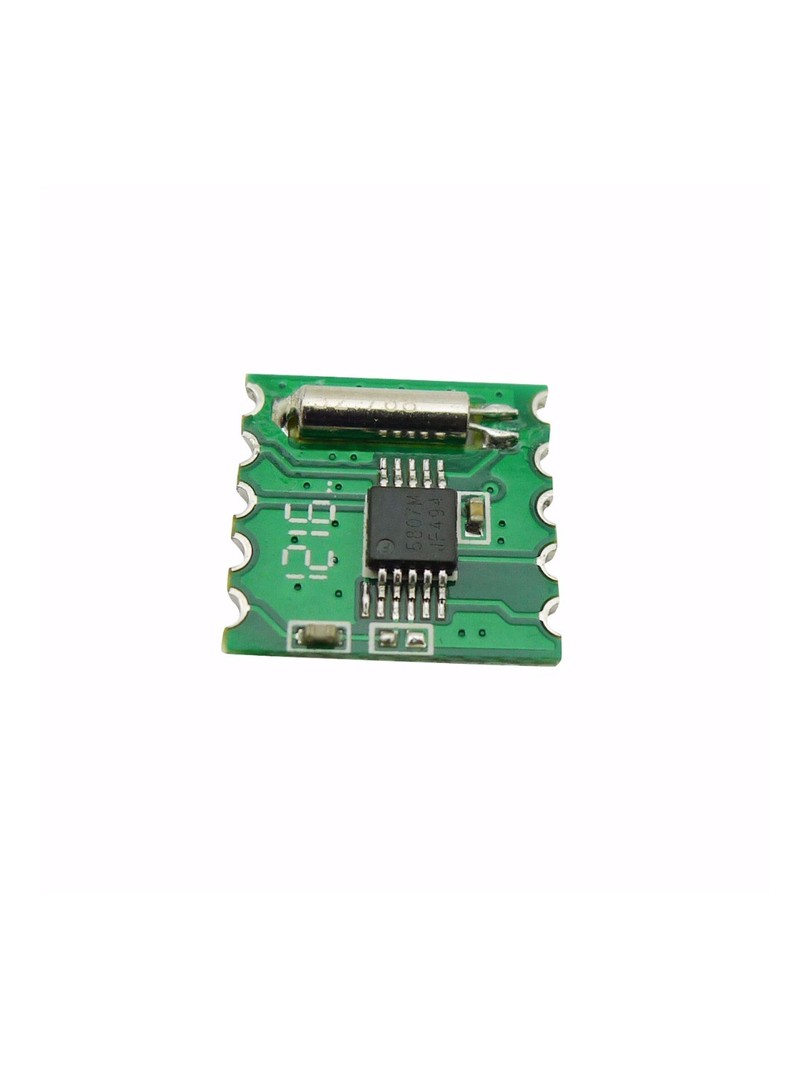

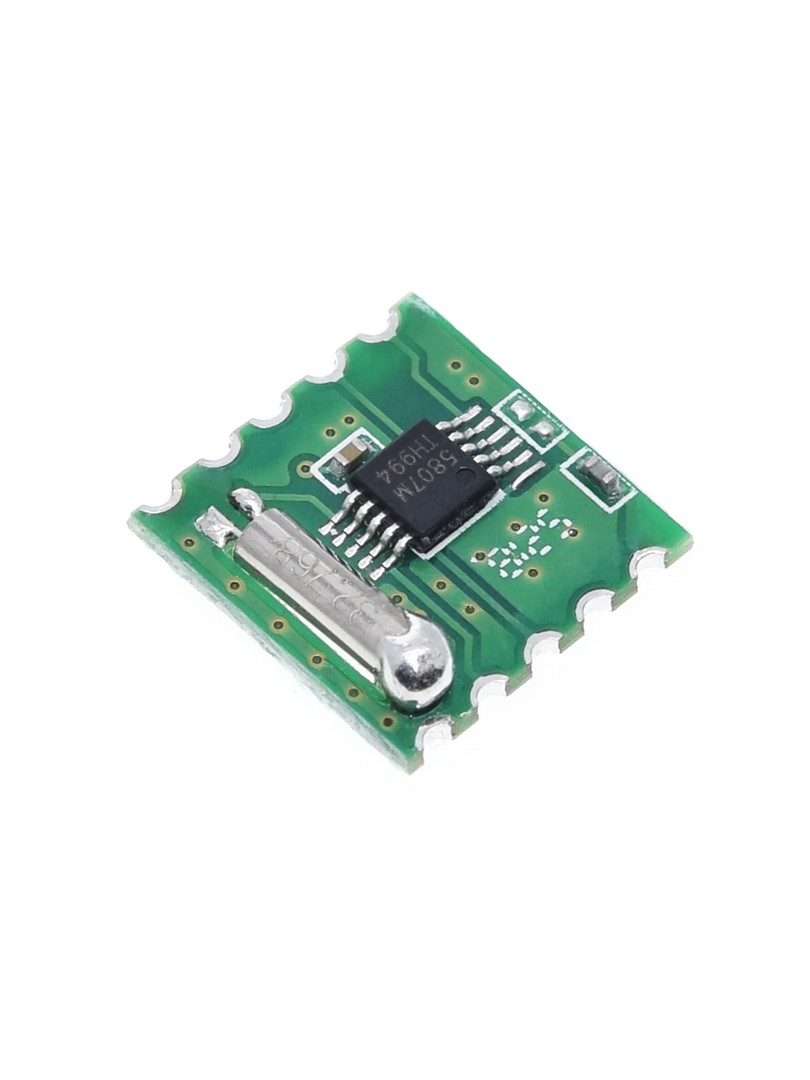

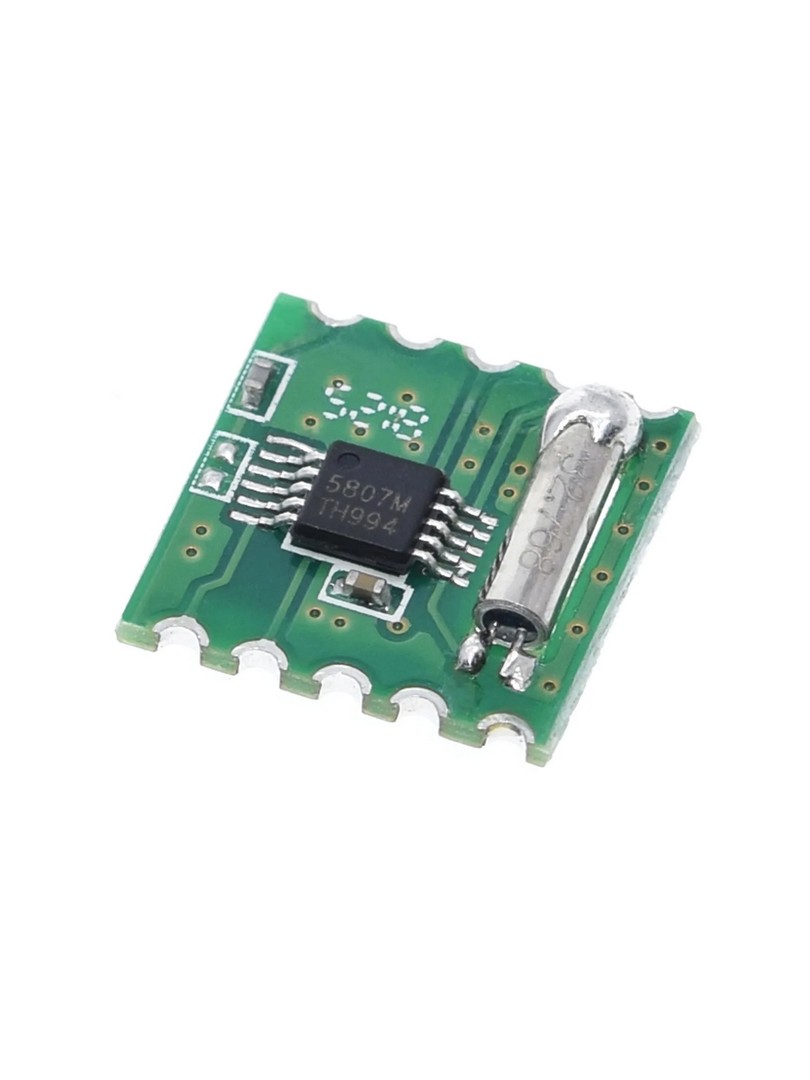

Moduł radiowy FM stereo RDA5807M (RRD-102V2.0) to kompaktowy odbiornik FM zbudowany w oparciu o jednoczipowy układ scalony RDA5807M. Przeznaczony jest do zastosowań w systemach wbudowanych oraz urządzeniach audio konsumenckich wymagających odbioru radiowego w paśmie FM z wyjściem stereofonicznym.

Moduł oferuje prosty interfejs sterowania I2C, niskie zużycie energii oraz możliwość bezpośredniego podłączenia słuchawek bez konieczności stosowania zewnętrznego wzmacniacza. Zastosowanie wbudowanego regulatora LDO oraz zintegrowanych funkcji redukcji szumów i wyciszania zapewnia stałe i klarowną jakość odbioru.

Główne cechy

Odbiornik FM stereo: umożliwia odbiór stacji radiowych w paśmie FM z wyjściem stereofonicznym

Interfejs I2C: umożliwia sterowanie modułem za pomocą dwuprzewodowej magistrali szeregowej

Bezpośrednie sterowanie słuchawkami: wbudowany układ pozwala na podłączenie słuchawek bez potrzeby dodatkowego wzmacniacza

Wbudowany regulator LDO: zapewnia stałe zasilanie układu radiowego

Zintegrowane funkcje audio: redukcja szumów, miękkie wyciszanie oraz podbicie tonów niskich

Technologia CMOS: jednoczipowe rozwiązanie w pełni zintegrowane z minimalnymi wymaganiami dotyczącymi komponentów zewnętrznych

Kompaktowa konstrukcja: ultraniski profil umożliwia zastosowanie w urządzeniach o ograniczonej przestrzeni montażowej

Zasada działania

Moduł działa jako gotowy odbiornik radiowy FM sterowany poprzez interfejs I2C. Układ scalony RDA5807M przetwarza sygnał radiowy z zewnętrznej anteny, wykonując demodulację FM oraz dekodowanie sygnału stereofonicznego. Wbudowany regulator napięcia zapewnia stałe pracę układu przy zasilaniu z baterii lub innych źródeł niestabilnych. Sygnał audio jest dostępny bezpośrednio na wyjściu modułu, umożliwiając podłączenie słuchawek o impedancji trzydziestu dwóch omów bez dodatkowych stopni wzmacniających. Funkcje redukcji szumów oraz miękkiego wyciszania poprawiają jakość odbioru podczas przełączania stacji lub przy słabym sygnale.

Specyfikacja techniczna

Typ produktu: moduł odbiornika radiowego FM stereo

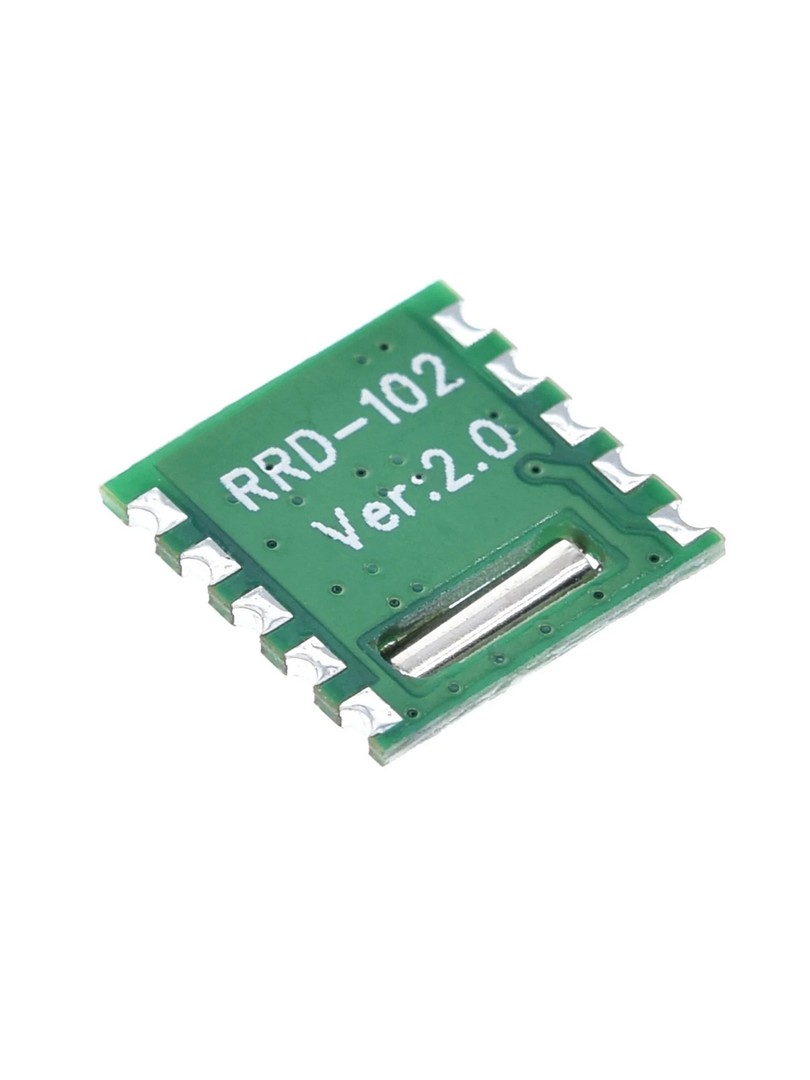

Wersja modułu: RRD-102V2.0

Układ scalony: RDA5807M (kompatybilny z RDA5802NM)

Pasmo częstotliwości: 76–108 MHz

Zakres regionalny: Japonia 76–91 MHz, USA/Europa 87,5–108,5 MHz

Interfejs komunikacyjny: magistrala szeregowa I2C

Napięcie zasilania: 2,7–3,6 V DC

Regulator napięcia: wbudowany regulator LDO

Wyjście audio: stereofoniczne, bezpośrednie sterowanie słuchawkami

Impedancja obciążenia: 32Ω

Zintegrowane funkcje: redukcja szumów, miękkie wyciszanie, podbicie tonów niskich

Technologia: CMOS, jednoczipowe rozwiązanie w pełni zintegrowane

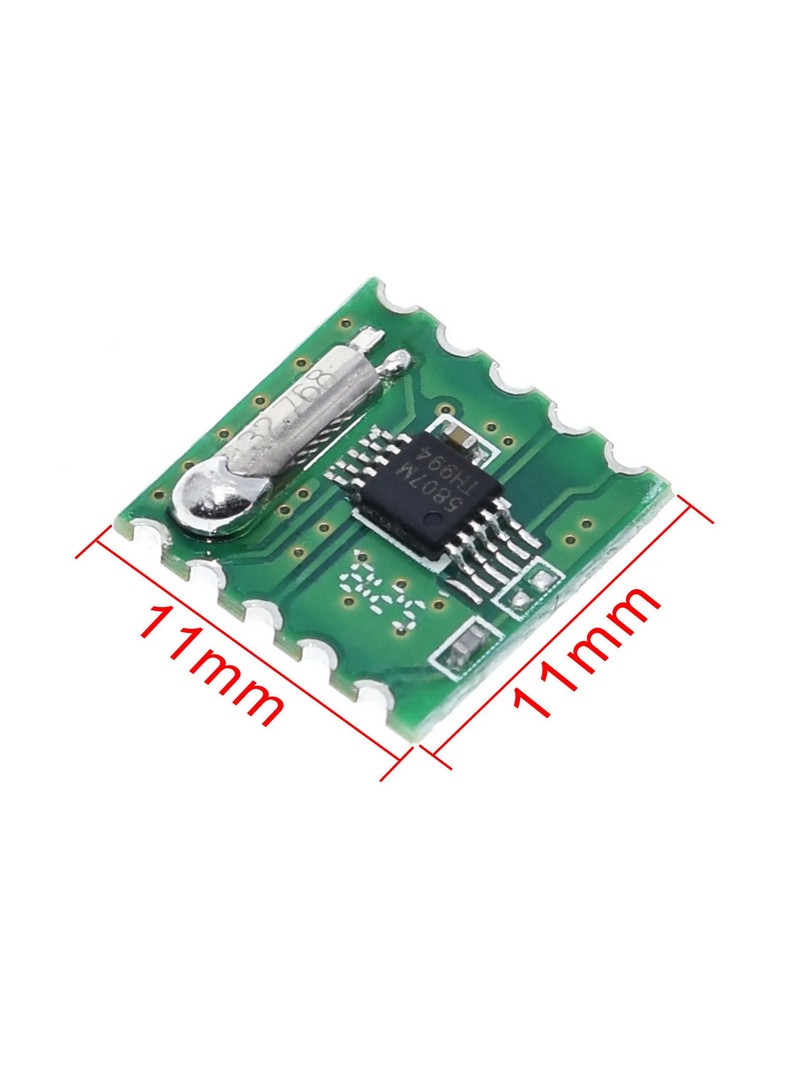

Wymiary modułu: ok. 11 × 11,2 mm (max)

Uwagi

Moduł wymaga sterowania zewnętrznego poprzez interfejs I2C.

Słuchawki mogą być podłączone bezpośrednio bez konieczności stosowania zewnętrznego wzmacniacza.

Dla zapewnienia optymalnego odbioru FM należy zaprojektować odpowiednią antenę.

Typowe zastosowania

Wbudowane odbiorniki radiowe FM

Bezprzewodowe systemy audio i słuchawki stereofoniczne

Odtwarzacze MP3/MP4 oraz urządzenia multimedialne

Systemy telewizyjne, DVD oraz nawigacje GPS

Konsole do gier i elektroniczne zabawki

Radioodbiorniki mobilne i systemy interkomowe

Palmtopy, notebooki oraz urządzenia peryferyjne

Zawartość zestawu

1 × Moduł radiowy FM stereo RDA5807M (RRD-102V2.0)

Moduł radiowy FM stereo RDA5807M oferuje zestaw komponentów odbiorcze w kompaktowej formie, łącząc niskie zużycie energii z prostotą integracji poprzez interfejs I2C. Stanowi efektywne rozwiązanie dla projektów embedded wymagających funkcjonalności radia FM stereo.
