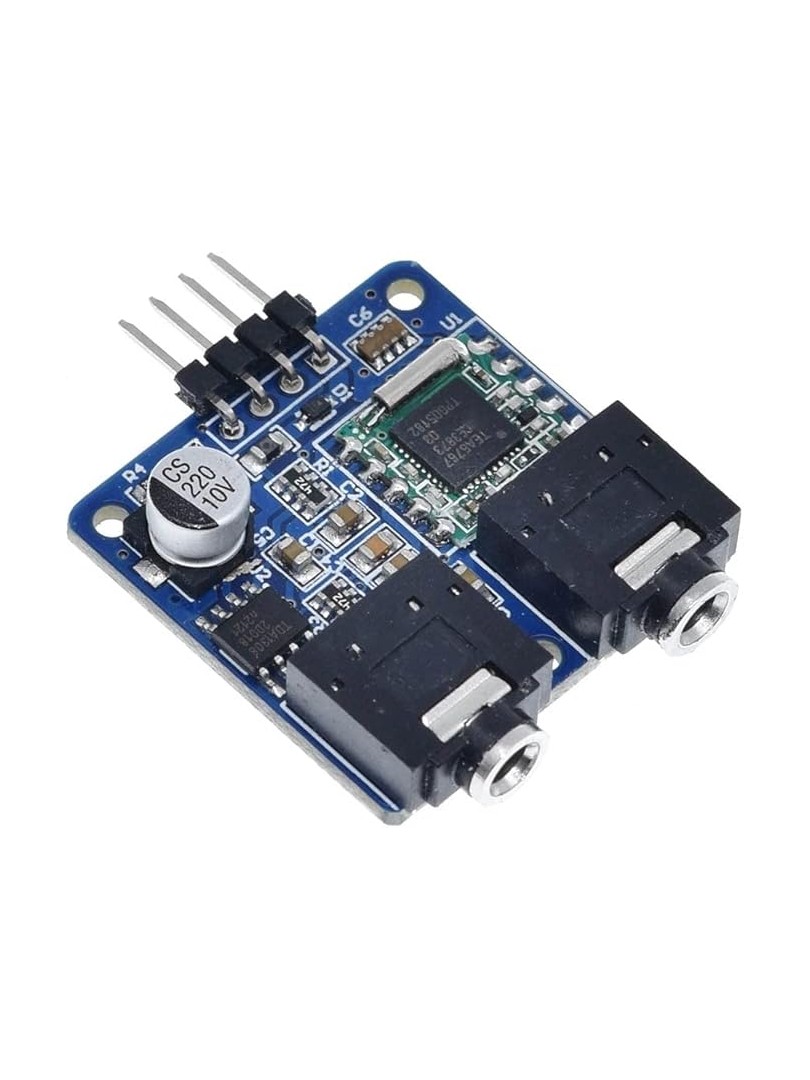

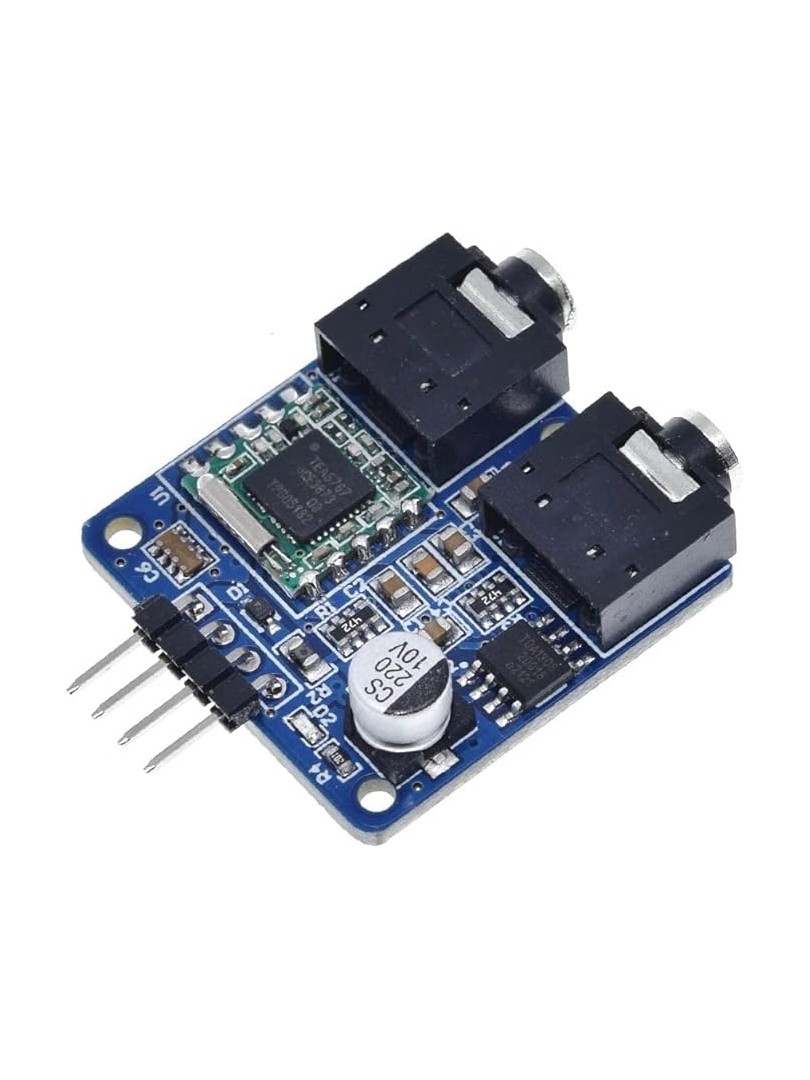

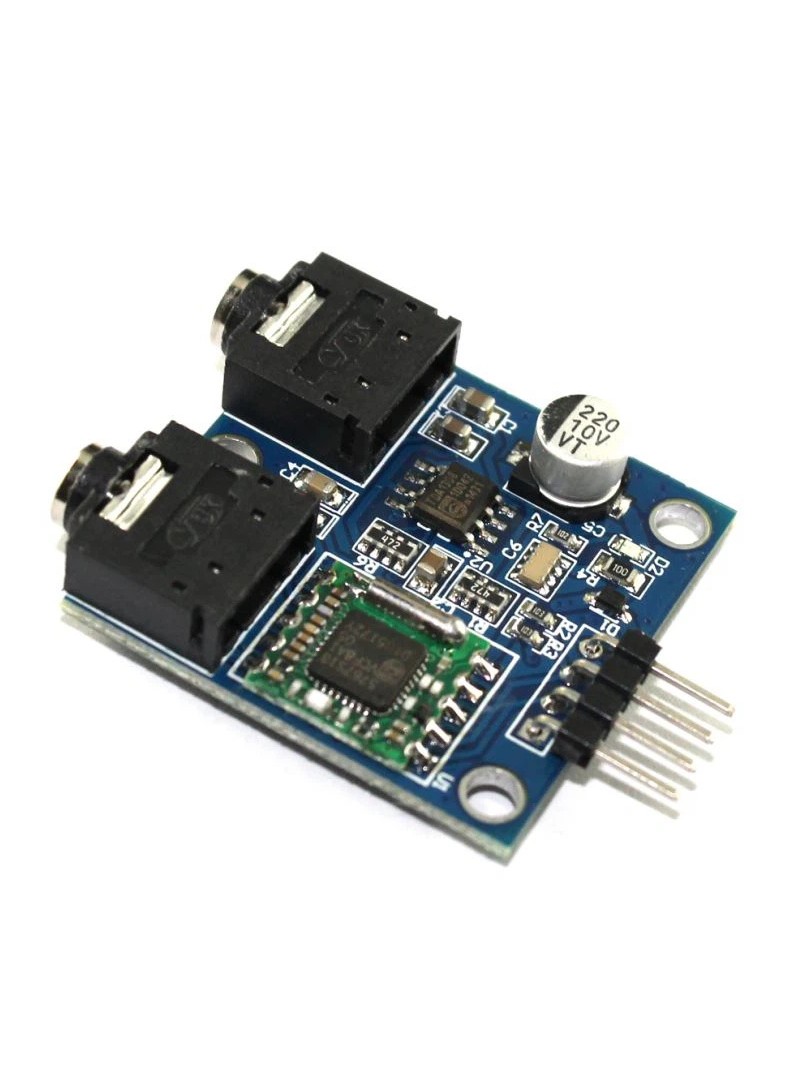

Moduł radiowy FM oparty na układzie TEA5767 umożliwia odbiór stacji radiowych FM w paśmie częstotliwości od siedemdziesięciu sześciu do stu ośmiu megaherców. Układ komunikuje się z mikrokontrolerem poprzez interfejs I2C, co pozwala na programowe sterowanie częstotliwością oraz konfiguracją parametrów odbiornika. Wbudowane gniazdo audio umożliwia bezpośrednie podłączenie słuchawek lub wzmacniacza.

Produkt przeznaczony jest dla twórców projektów audio opartych na Arduino, ESP32, STM32 oraz innych platformach mikrokontrolerowych. Dzięki zintegrowanemu wzmacniaczowi sygnału RF oraz automatycznej regulacji wzmocnienia moduł zapewnia stałe odbiór nawet słabszych stacji radiowych.

Główne cechy

Układ TEA5767: zintegrowany odbiornik FM stereo zapewniający dekodowanie sygnału radiowego

Interfejs I2C: umożliwia komunikację z mikrokontrolerem za pomocą dwóch linii danych

Automatyczna regulacja wzmocnienia: stabilizuje poziom dźwięku niezależnie od siły odbieranego sygnału

Funkcja soft mute: wycisza szumy podczas przełączania między stacjami

Wrażliwy front-end RF: umożliwia odbiór słabych sygnałów radiowych

Wbudowane gniazdo audio: standardowe wyjście stereo pozwalające na bezpośrednie podłączenie urządzeń odtwarzających

Zabezpieczenie polaryzacji: dioda chroniąca przed odwrotnym podłączeniem zasilania

Filtracja zasilania: wielostopniowa filtracja LC redukująca zakłócenia

Zasada działania

Moduł odbiera sygnał radiowy FM poprzez podłączoną antenę, która dostarcza sygnał do układu TEA5767. Układ dokonuje strojenia na zadaną częstotliwość, demoduluje sygnał FM oraz dekoduje sygnał stereo. Mikrokontroler komunikuje się z modułem poprzez magistralę I2C, wysyłając komendy zmiany częstotliwości oraz odczytując informacje o sile sygnału i statusie odbiornika. Zdemodulowany sygnał audio jest dostępny na wyjściu analogowym oraz na gnieździe jack.

Specyfikacja techniczna

Główny układ scalony: TEA5767

Napięcie zasilania: 5 V DC

Zakres częstotliwości: 76–108 MHz

Interfejs komunikacyjny: I2C

Wyjście audio: gniazdo jack 3.5 mm stereo

Wymiary płytki PCB: około 31 × 30 mm

Wyprowadzenia

VCC: zasilanie 5 V

GND: masa

SDA: linia danych I2C

SCL: linia zegarowa I2C

ANT: złącze antenowe

Audio jack: wyjście stereo 3.5 mm

Uwagi

W przypadku podłączenia głośników może być wymagane dodatkowe wzmocnienie sygnału audio.

Do komunikacji z mikrokontrolerem wymagane są wyłącznie cztery połączenia: zasilanie, masa oraz dwie linie I2C.

Zaleca się użycie dołączonej anteny lub anteny zewnętrznej w celu poprawy jakości odbioru.

Typowe zastosowania

Projekty radioodbiorników FM sterowanych z Arduino i innych mikrokontrolerów

Samodzielnie budowane systemy audio z odbiorem FM

Eksperymenty edukacyjne z elektroniki radiowej

Integracja tunera FM w urządzeniach embedded

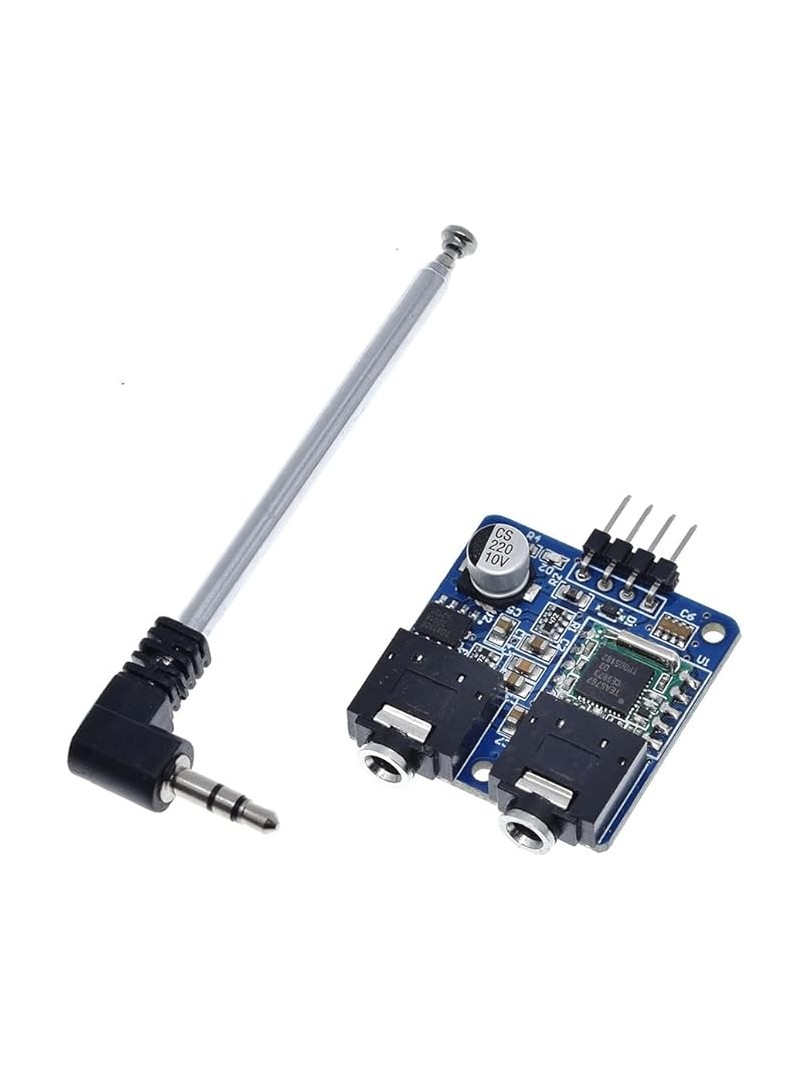

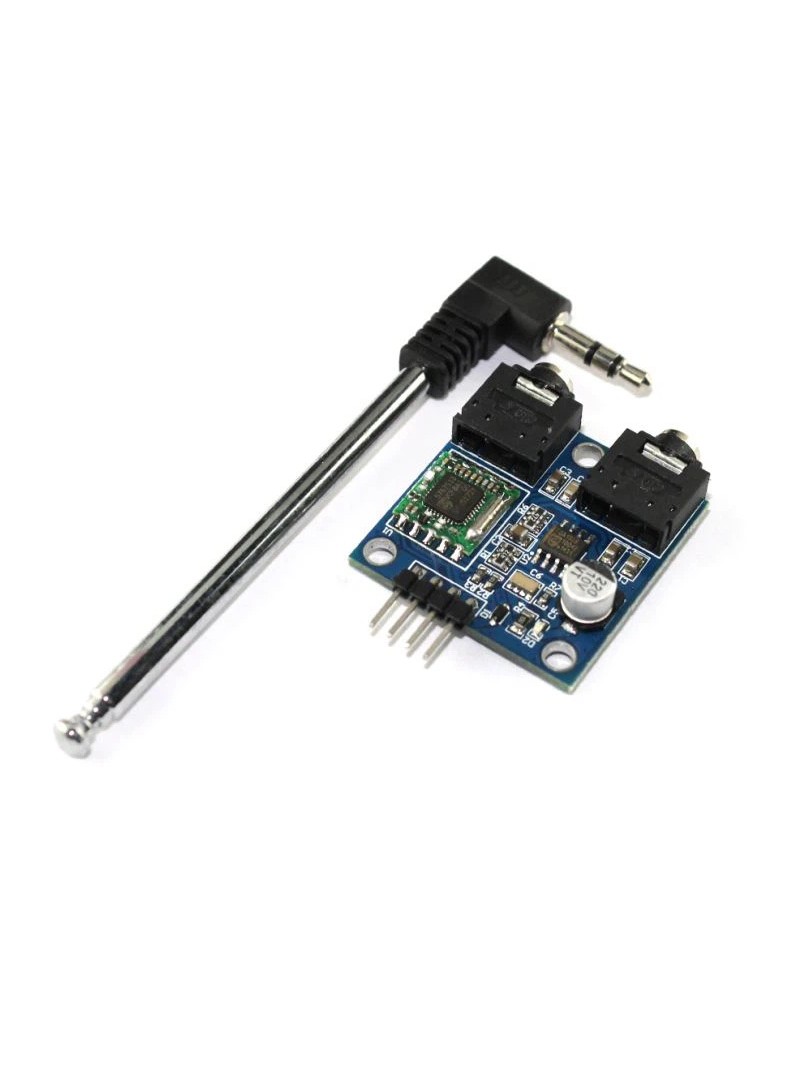

Zawartość zestawu

1 × Moduł radiowy FM TEA5767 ProRock

1 × Antena drutowa

Moduł radiowy TEA5767 stanowi kompaktowe rozwiązanie umożliwiające dodanie funkcji odbioru FM do projektów mikrokontrolerowych. Połączenie prostego sterowania I2C, wrażliwego odbiornika oraz gotowego wyjścia audio pozwala na szybkie uruchomienie aplikacji radiowych.
