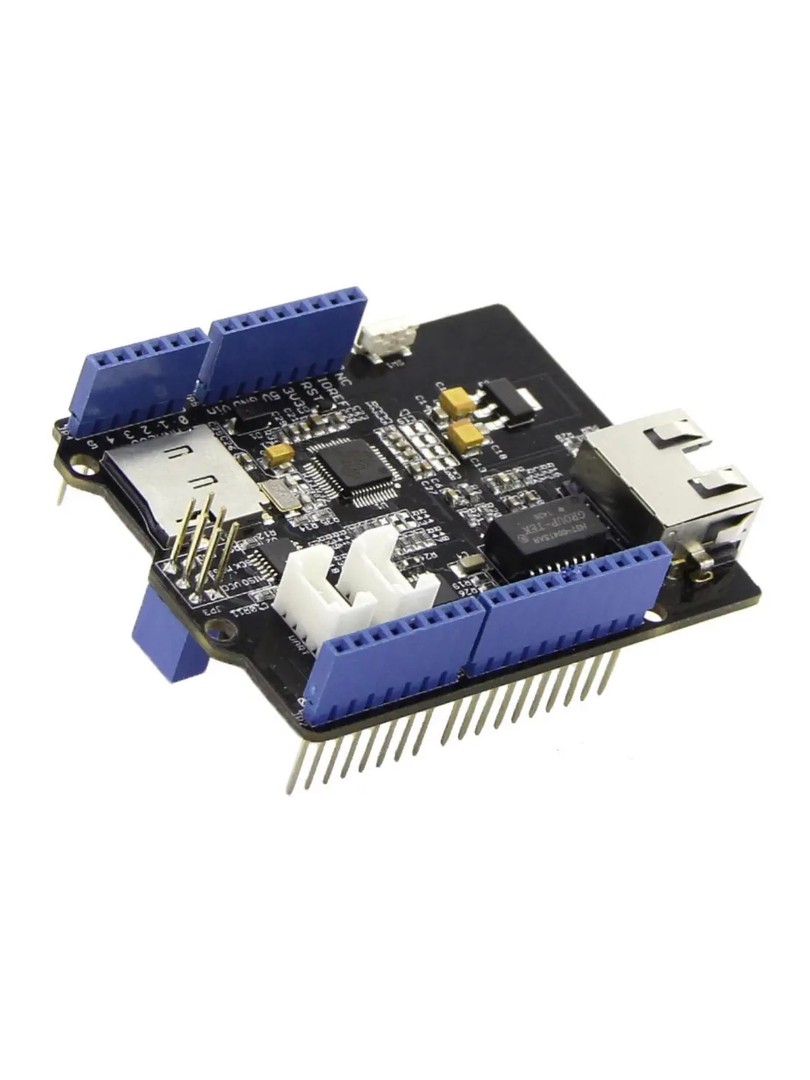

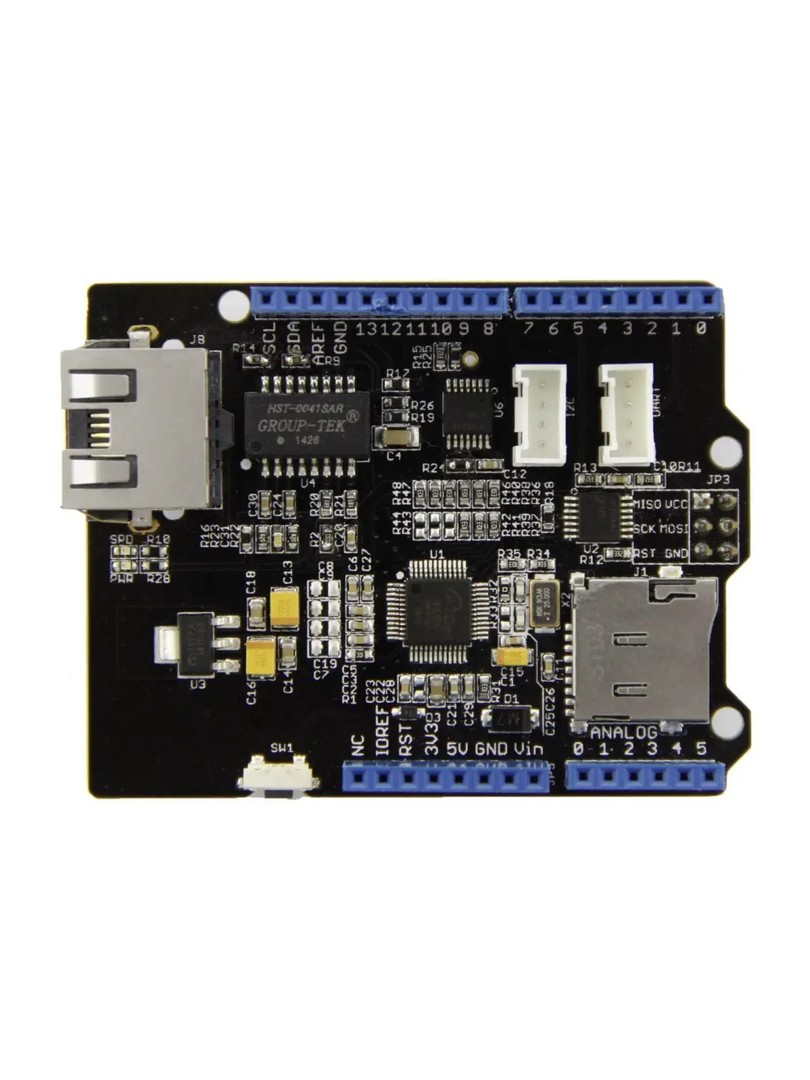

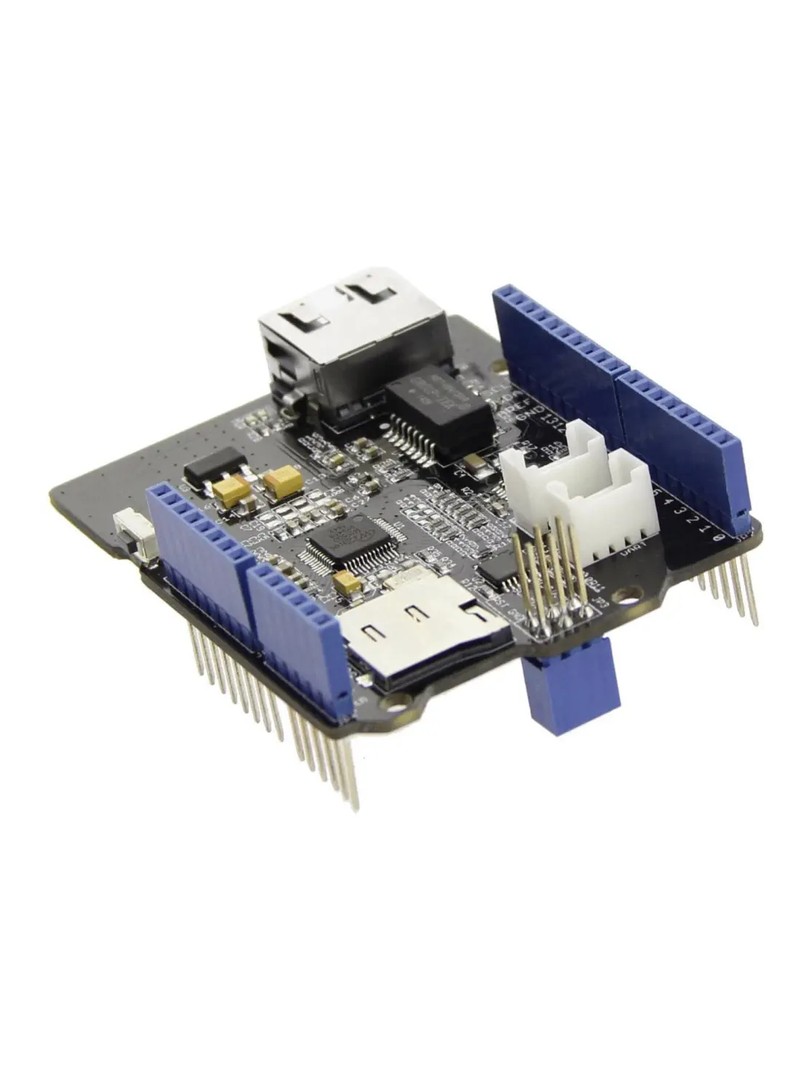

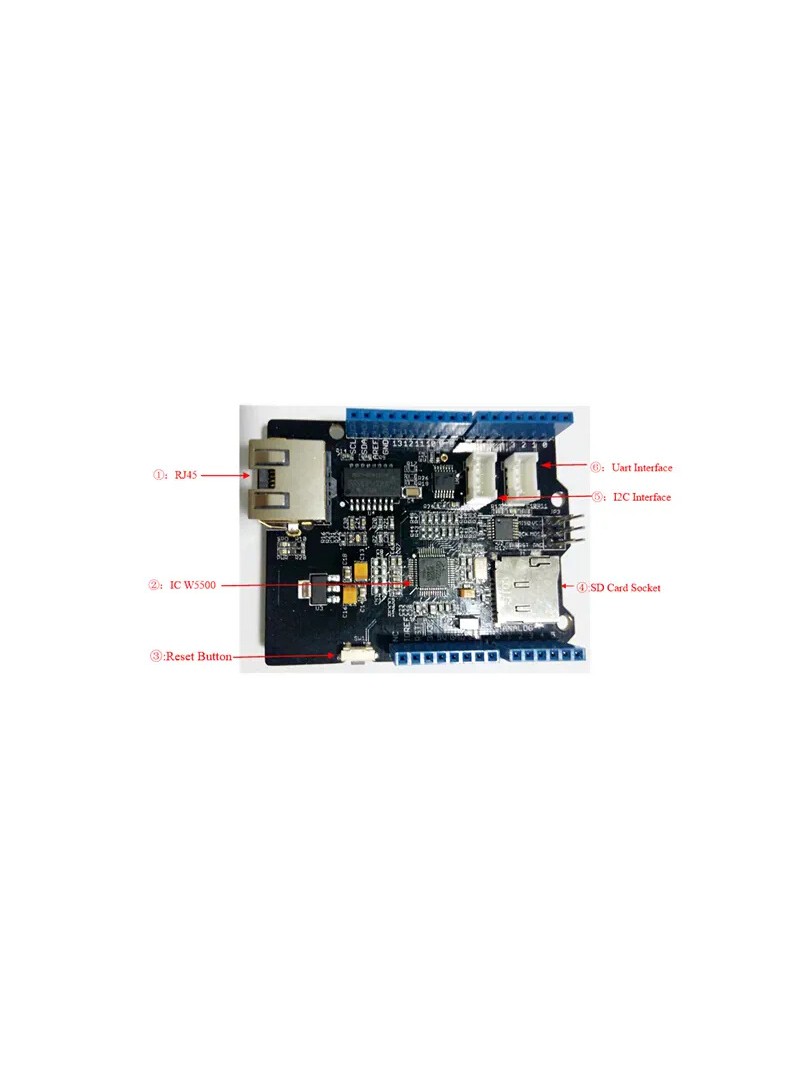

ProRock W5500 Ethernet Shield to nakładka dla płytek zgodnych z Arduino, zapewniająca przewodową łączność sieciową za pomocą kontrolera W5500 z wbudowanym stosem TCP/IP. Chip integruje funkcje warstwy MAC i PHY standardu Ethernet, umożliwiając komunikację z siecią lokalną przy minimalnym obciążeniu mikrokontrolera. Shield wyposażono w gniazdo Micro SD do rejestrowania danych lub serwowania plików przez sieć oraz złącza Grove dla szybkiego podłączenia czujników przez interfejsy I2C i UART.

Produkt przeznaczony dla twórców projektów IoT, prototypów automatyki sieciowej oraz systemów monitoringu przemysłowego wymagających stałe połączenia przewodowego i obsługi wielu równoczesnych połączeń.

Główne cechy

Kontroler W5500: procesor sieciowy z wbudowanym stosem TCP/IP, warstwą MAC i PHY, realizujący obsługę protokołów bez zaangażowania głównego mikrokontrolera

Obsługa ośmiu gniazd socket: umożliwia nawiązywanie wielu równoczesnych połączeń sieciowych dla klientów lub serwerów

Gniazdo Micro SD: pozwala na rejestrowanie danych lokalnie lub serwowanie plików przez protokoły sieciowe

Złącza Grove: szybkie podłączenie modułów peryferyjnych przez interfejsy I2C i UART bez lutowania

Tryb oszczędzania energii: funkcja power-down oraz wake-on-LAN przez UDP dla urządzeń zasilanych bateryjnie

Diody diagnostyczne: sygnalizacja stanu połączenia, aktywności sieciowej i prędkości transmisji

Niski profil złącza RJ45: konstrukcja umożliwiająca układanie dodatkowych nakładek bez konfliktów mechanicznych

Zasada działania

Kontroler W5500 przetwarza ramki Ethernet oraz obsługuje protokoły TCP, UDP i ICMP samodzielnie, korzystając z wewnętrznego stosu sieciowego. Mikrokontroler komunikuje się z chipem przez interfejs SPI, konfigurując gniazda socket oraz wymieniając dane aplikacyjne. Wewnętrzne bufory pamięci o łącznej pojemności trzydziestu dwóch kilobajtów wygładzają transfer danych i redukują wymagania czasowe. Gniazdo Micro SD współpracuje z kontrolerem przez dedykowaną linię chip select, umożliwiając przechowywanie lub odczyt plików równolegle z operacjami sieciowymi.

Specyfikacja techniczna

Typ produktu: nakładka Ethernet dla płytek zgodnych z Arduino

Kontroler: W5500

Obsługiwane protokoły: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE

Liczba gniazd socket: 8 niezależnych

Standard Ethernet: 10BaseT / 100BaseTX

Tryby SPI: Mode 0, Mode 3

Pamięć buforowa: 32 KB (TX/RX)

Fragmentacja IP: nie obsługiwana

Napięcie pracy: 3,3 V z tolerancją sygnałów I/O 5 V

Funkcje zasilania: tryb power-down, wake-on-LAN przez UDP

Wskaźniki LED: duplex, link, prędkość, aktywność

Gniazdo pamięci: Micro SD (FAT16/FAT32), do 2 GB

Złącza: RJ45, Grove I2C, Grove UART

Wykorzystanie pinów Arduino: D4 (SD CS), D10 (W5500 CS), D11 (MOSI), D12 (MISO), D13 (SCK)

Uwagi

Rozmieszczenie pinów SPI różni się między rodzinami Arduino — należy zweryfikować schemat połączeń dla danej płytki.

Obsługa Micro SD wymaga kompatybilnej biblioteki oraz karty sformatowanej w systemie FAT16 lub FAT32.

Podczas układania wielu nakładek należy upewnić się, że nie występują konflikty pinów między urządzeniami SPI oraz liniami chip select.

Typowe zastosowania

Klienty i serwery Ethernet oparte na Arduino

Bramki IoT i węzły czujników przewodowych

Projekty automatyki sterowanej przez sieć lokalną

Rejestrowanie danych sieciowych na kartę Micro SD

Prototypy monitoringu przemysłowego

Zawartość zestawu

1 × ProRock W5500 Ethernet Shield

ProRock W5500 Ethernet Shield stanowi rozbudowane rozwiązanie do integracji przewodowej łączności sieciowej, obsługi wielu równoczesnych połączeń oraz rejestrowania danych na kartę Micro SD w projektach opartych na Arduino.

ProRock Ethernet Shield W5500 10/100 MAC+PHY 8 Sockets Micro SD Grove
