ProRock ESP8266 WiFi Smart Home Remote 5V 10A 250V AC SPDT Relay Module

Moduł Przekaźnikowy ProRock ESP8266 WiFi 5V 10A 250V AC SPDT do Automatyki Domowej

ESP8266 | Zasilanie 5V DC | Przekaźnik SPDT 10A 250V AC | WiFi 2.4 GHz | Interfejs UART | Wymiary 48 × 35 mm

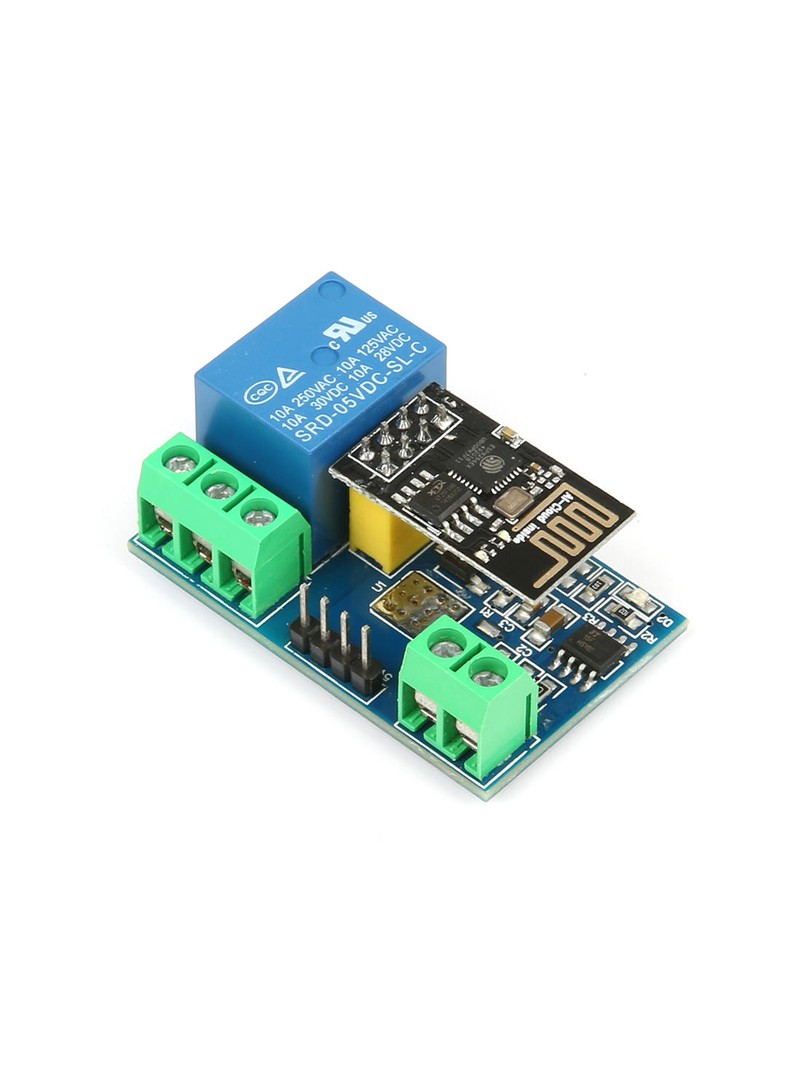

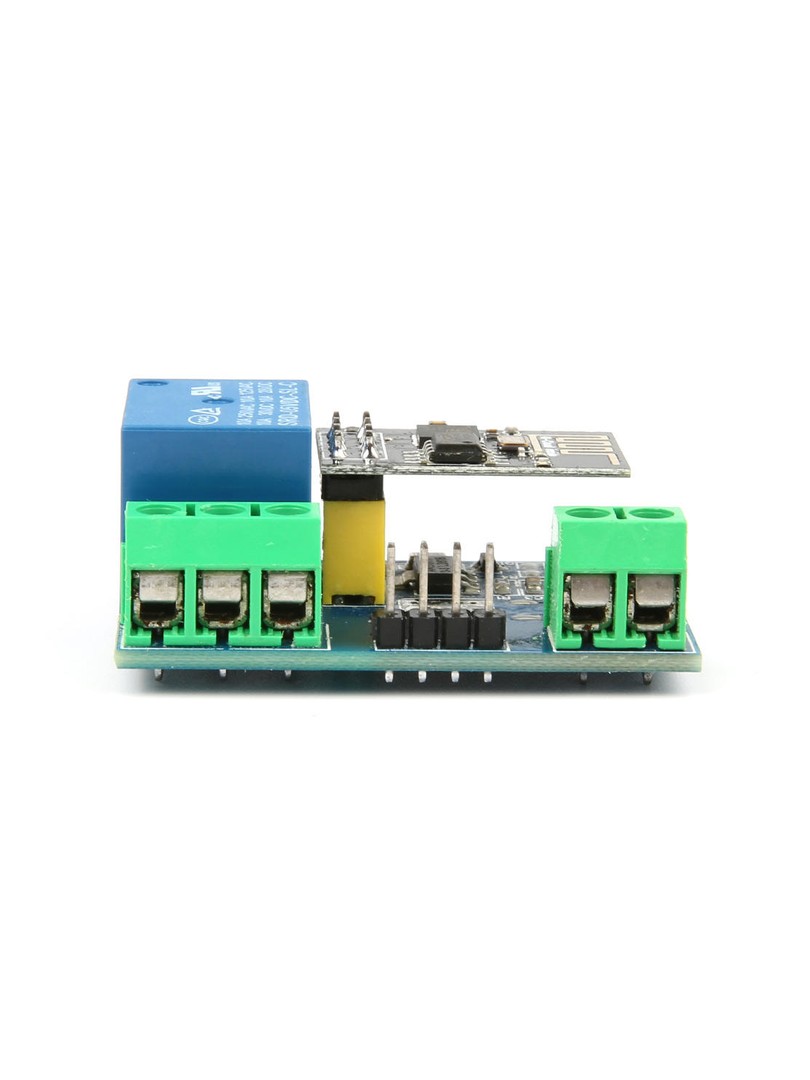

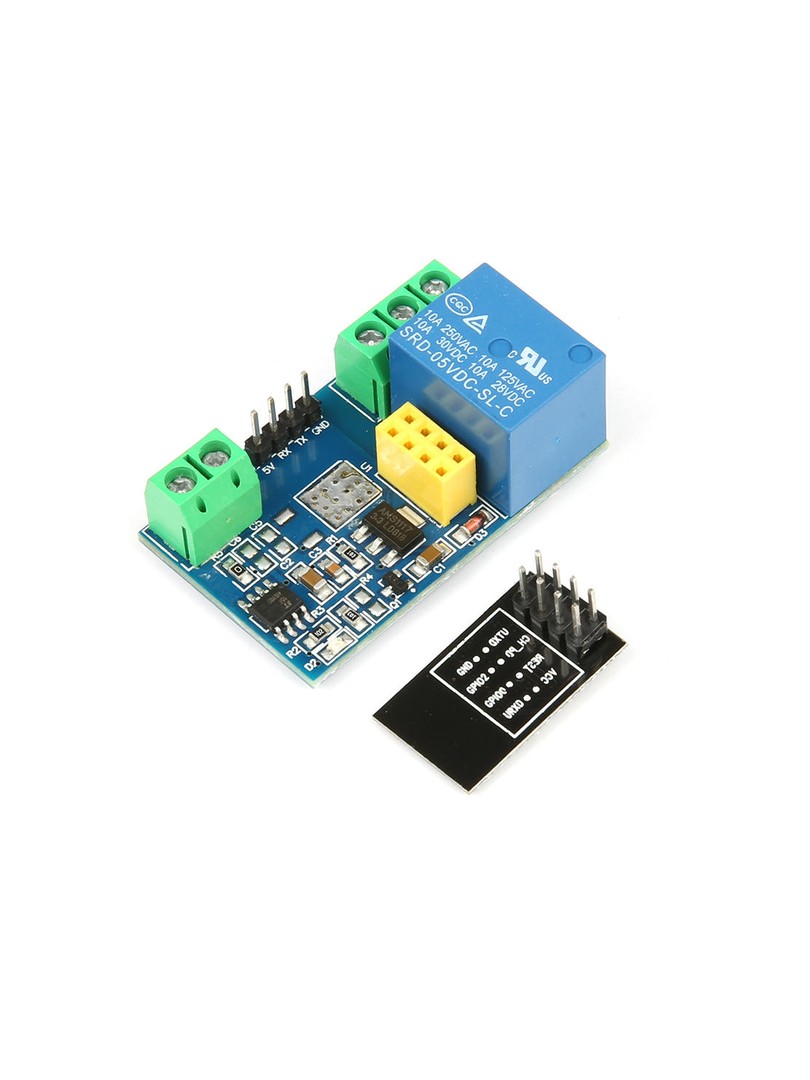

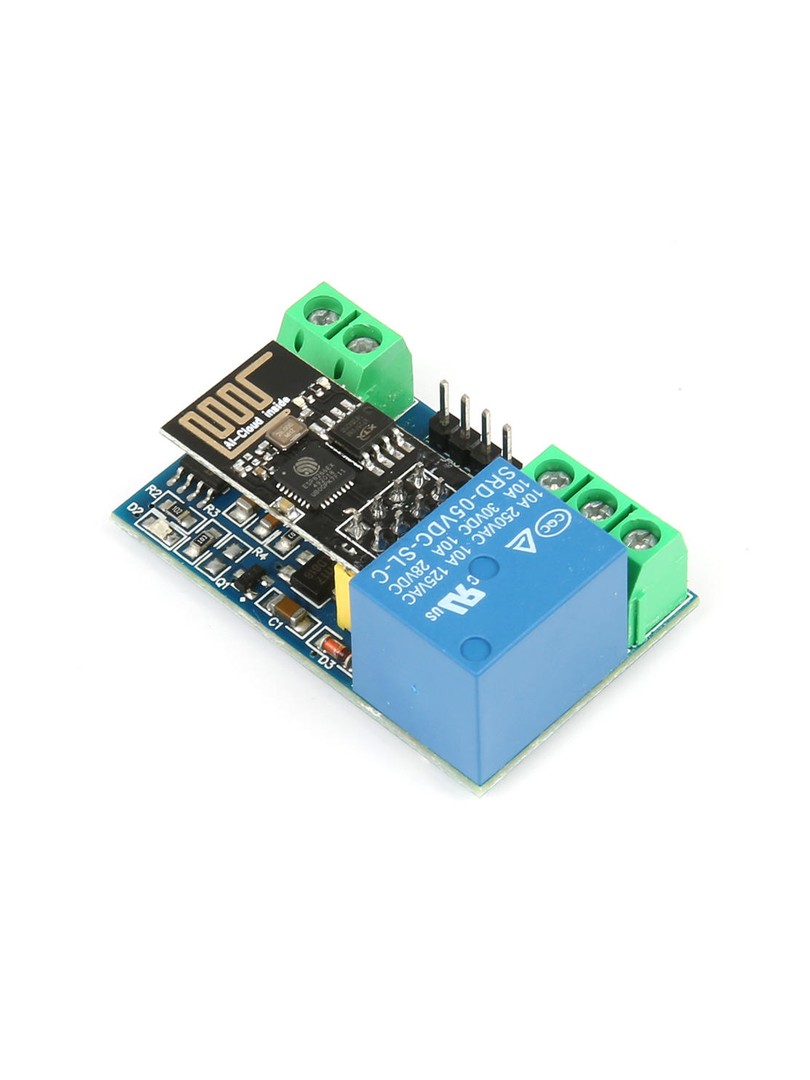

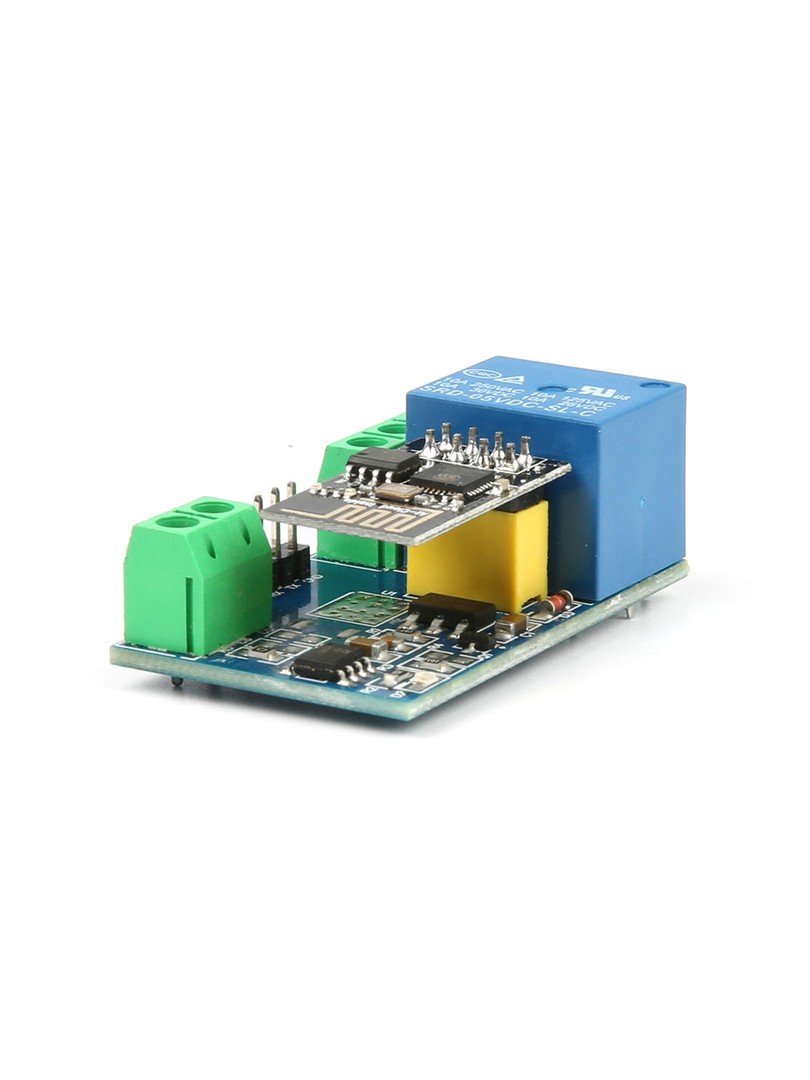

Moduł ProRock ESP8266 WiFi to kompaktowa płytka sterowania przekaźnikiem przeznaczona do bezprzewodowego przełączania obciążeń elektrycznych za pośrednictwem sieci WiFi. Integruje układ ESP8266 oraz przekaźnik wyjściowy typu SPDT, umożliwiając budowę systemów automatyki i projektów IoT. Wyprowadzenia UART służą do konfiguracji modułu oraz instalacji oprogramowania układowego.

Moduł znajduje zastosowanie w systemach inteligentnego domu, zdalnym sterowaniu urządzeniami przemysłowymi oraz prototypach automatyki wymagających bezprzewodowej komunikacji.

Główne cechy

• Sterowanie WiFi: układ ESP8266 umożliwia bezprzewodowe przełączanie przekaźnika za pomocą poleceń sieciowych
• Przekaźnik SPDT: zaciski COM, NO i NC pozwalają na realizację typowych scenariuszy przełączania obciążeń
• Interfejs UART: wyprowadzenia TX i RX służą do konfiguracji, diagnostyki oraz wgrywania oprogramowania układowego
• Kompaktowa konstrukcja: płytka zaprojektowana z myślą o montażu w obudowach i systemach sterowania

Zasada działania

Układ ESP8266 łączy się z siecią WiFi w paśmie 2.4 GHz i odbiera polecenia sterujące przesyłane przez sieć lokalną. Na podstawie otrzymanych komend moduł przełącza styki przekaźnika między pozycjami NO i NC. Interfejs UART umożliwia przeprowadzenie konfiguracji modułu oraz zarządzanie funkcjami związanymi z oprogramowaniem układowym.

Specyfikacja techniczna

• Typ produktu: moduł przekaźnikowy z komunikacją WiFi
• Układ główny: ESP8266
• Napięcie zasilania płytki: 5V DC
• Typ komunikacji: WiFi (pasmo 2.4 GHz)
• Typ przekaźnika: SPDT (zaciski COM, NO, NC)
• Obciążalność przekaźnika AC: 10 A (obciążenie rezystancyjne), maksymalnie 250 V AC
• Obciążalność przekaźnika DC: 10 A (obciążenie rezystancyjne), maksymalnie 30 V DC
• Z tworzywa elektryczna przekaźnika: około 100000 cykli przełączeń
• Wymiary płytki: około 48 × 35 mm
• Kolor: niebieski

Wyprowadzenia (Pinout)

• VCC: wejście zasilania 5V
• GND: masa
• TX / RX: wyprowadzenia komunikacji szeregowej UART
• Zaciski przekaźnika: COM (wspólny), NO (zwierny), NC (rozwierny)

Uwagi

• Domyślne ustawienia interfejsu UART zależą od zainstalowanego oprogramowania układowego i mogą różnić się w zależności od partii produkcyjnej.
• Typ przekaźnika oraz wersja płytki mogą różnić się w zależności od partii produkcyjnej — przed podłączeniem obwodów należy zweryfikować oznaczenia na przekaźniku oraz opisanie zacisków.
• Należy stosować stałe zasilanie 5V zdolne do dostarczenia prądu wymaganego podczas aktywacji przekaźnika.
• Podczas pracy z obciążeniami zasilanymi napięciem sieciowym należy przestrzegać odpowiednich praktyk bezpieczeństwa elektrycznego.

Typowe zastosowania

• Automatyka inteligentnego domu
• Zdalne przełączanie obciążeń w zastosowaniach przemysłowych
• Projekty sterowania bezprzewodowego oparte na IoT
• Prototypy automatyki oraz stanowiska testowe

Zawartość zestawu

• 1 × Moduł przekaźnikowy ProRock ESP8266 5V WiFi

Rozwiązanie przeznaczone do budowy systemów automatyki domowej oraz projektów IoT wymagających bezprzewodowego sterowania przekaźnikiem za pomocą sieci WiFi.
