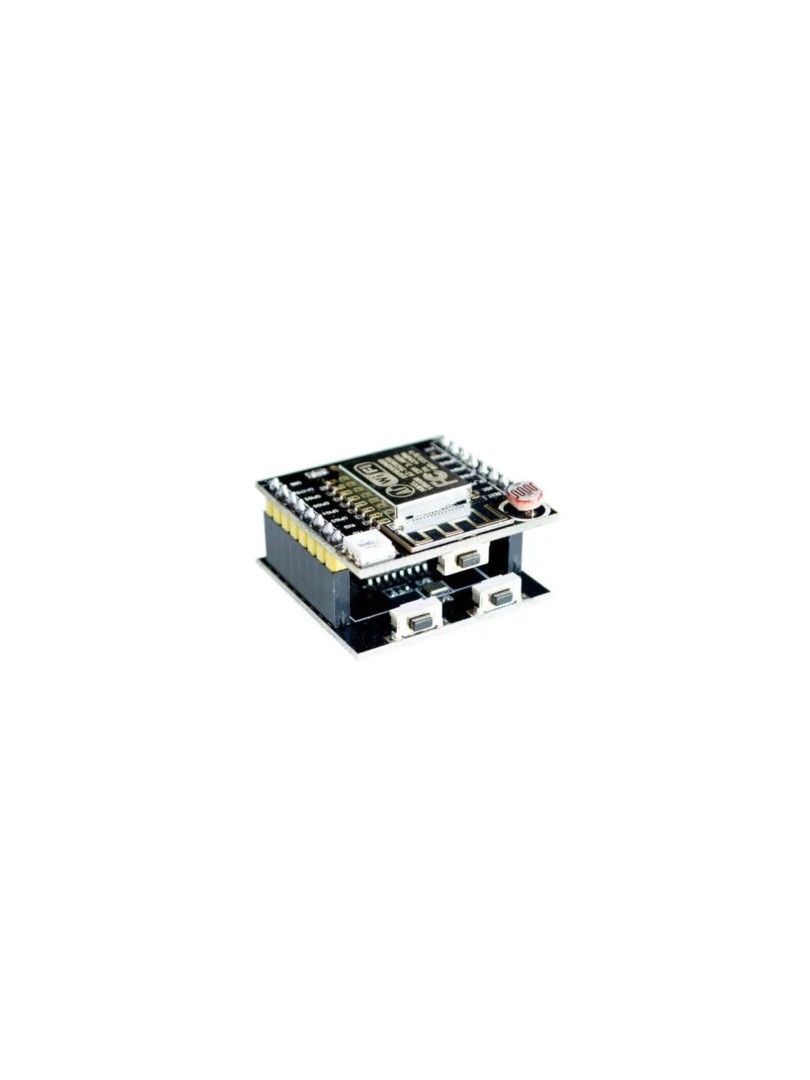

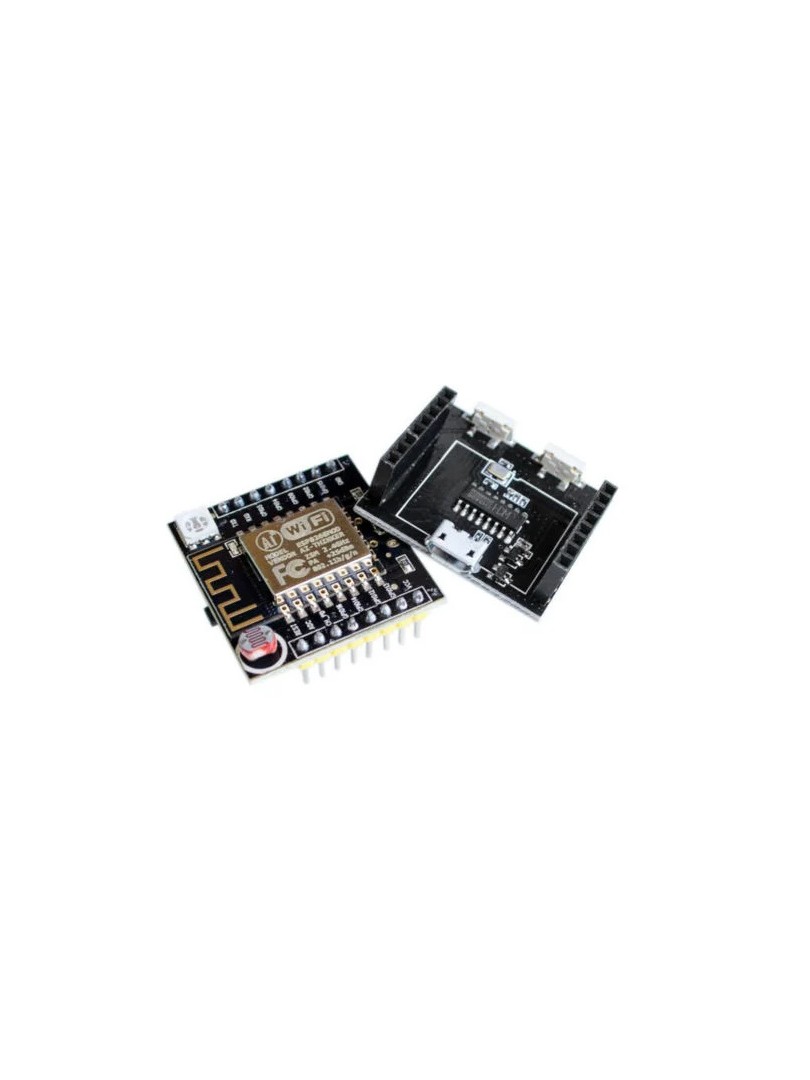

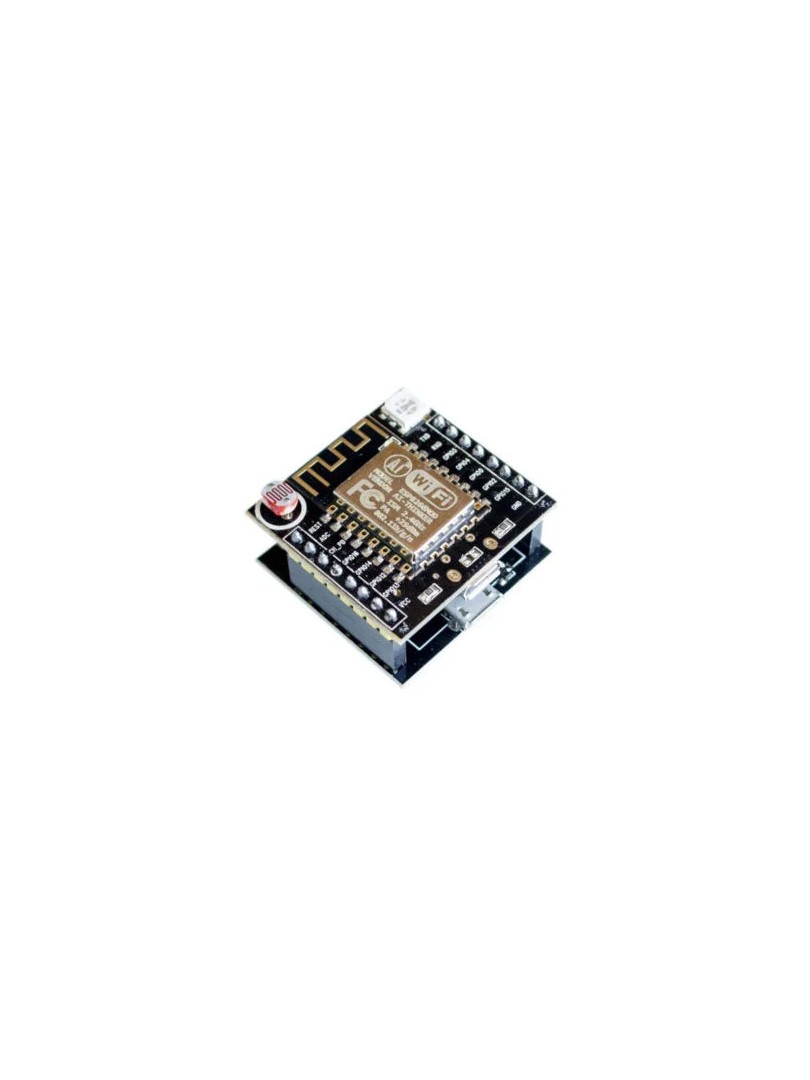

ProRock ESP8266 Witty Cloud Development Board to kompaktowa platforma IoT oparta na module ESP-12F, przeznaczona do projektów automatyki domowej i zastosowań bezprzewodowych. Konstrukcja składa się z dwóch nakładanych płytek: górnej płytki głównej Witty z modułem ESP-12F, programowalną diodą RGB, czujnikiem natężenia światła LDR oraz przyciskiem sterującym, a także dolnej płytki programującej z układem CH340G USB-UART. Po zaprogramowaniu płytka główna może działać samodzielnie bez modułu USB.

Moduł łączy mikrokontroler WiFi ESP8266, interfejs programowania przez USB oraz wbudowane elementy pomiarowe i sygnalizacyjne w dwuczęściowej konstrukcji. Platforma obsługuje protokoły komunikacyjne UART, HSPI, I2C, I2S oraz wyjścia PWM, umożliwiając realizację rozbudowanych projektów Internetu Rzeczy z wykorzystaniem oprogramowania Arduino IDE lub Lua NodeMCU.

Główne cechy

Moduł ESP-12F: zintegrowany układ WiFi ESP8266EX z ceramiczną anteną

Pamięć Flash: zapewnia przestrzeń do przechowywania oprogramowania układowego oraz aplikacji sterujących opartych na technologiach webowych

Dioda RGB WS2812: programowalna dioda wielokolorowa podłączona do wyprowadzeń GPIO

Czujnik LDR: fotoogniwo połączone z wejściem ADC umożliwiające detekcję natężenia oświetlenia

Układ przycisków: przycisk użytkownika na płytce głównej oraz przyciski RESET i FLASH na module USB

Interfejs CH340G: programowanie i debugowanie przez port szeregowy z wykorzystaniem złącza Micro USB

Tryby WiFi: obsługa konfiguracji AP, STA oraz AP+STA

Samodzielna praca: górna płytka może funkcjonować niezależnie po odłączeniu modułu programującego

Zasada działania

Układ ESP8266 zawiera wbudowany stosu TCP/IP oraz obsługę standardu 802.11, zapewniając pełną funkcjonalność sieciową. Programowanie odbywa się przez interfejs USB-to-UART realizowany przez układ CH340G, który umożliwia przesyłanie oprogramowania układowego przez złącze Micro USB. Wyprowadzenia GPIO obsługują funkcje wielozadaniowe obejmujące interfejsy UART, HSPI, I2C, I2S, wyjścia PWM oraz sterowanie IR. Czujnik LDR dostarcza analogowe dane o natężeniu światła do wejścia ADC mikrokontrolera ESP8266. Platforma jest kompatybilna z przepływami pracy opartymi na IoT SDK.

Specyfikacja techniczna

Moduł główny: ESP-12F (ESP8266EX)

Pamięć Flash: 4MB

Standard bezprzewodowy: 802.11 b/g/n

Zakres częstotliwości: 2.4GHz–2.5GHz

Napięcie zasilania: 3.0–3.6V (zalecane 3.3V)

Średni prąd pracy: 80mA

Temperatura pracy: -40°C do +125°C

Tryby WiFi: AP / STA / AP+STA

Interfejsy danych: UART / HSPI / I2C / I2S / GPIO / PWM

Interfejs USB: Micro USB (CH340G)

Wymiary płytki: 24 × 16 mm

Wyprowadzenia (Pinout)

GPIO: wielofunkcyjne cyfrowe wejścia/wyjścia

ADC: wejście analogowe (podłączone do czujnika LDR)

Wyprowadzenia RGB LED: GPIO 12, GPIO 13, GPIO 15

RST: przycisk resetowania

FLASH: przycisk trybu wgrywania oprogramowania układowego

Micro USB: zasilanie i programowanie szeregowe

Uwagi

Górna płytka Witty może działać niezależnie po załadowaniu oprogramowania układowego.

Podczas wgrywania oprogramowania należy używać stałe zasilania 5V z portu USB.

Napięcie pracy musi być utrzymywane w zalecanym zakresie.

Platforma obsługuje programowanie przy użyciu oprogramowania Lua NodeMCU lub Arduino IDE.

Typowe zastosowania

Systemy automatyki domowej

Węzły sensoryczne z łącznością WiFi

Sterowanie oświetleniem RGB przez chmurę

Urządzenia do zdalnego monitoringu

Prototypowanie projektów IoT

Zawartość zestawu

1 × ProRock ESP8266 Witty Cloud – płytka główna (ESP-12F)

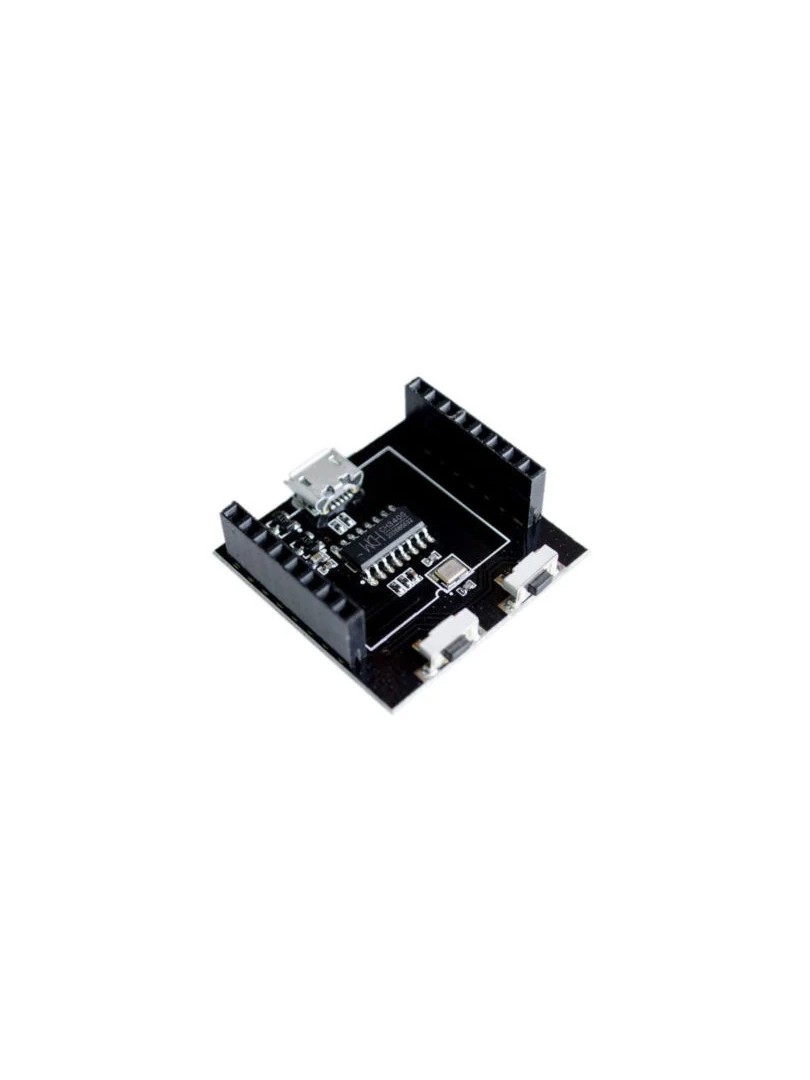

1 × płytka programująca z układem CH340G USB-to-UART

ProRock ESP8266 Witty Cloud Development Board stanowi zestaw komponentów WiFi IoT z wbudowaną diodą RGB, czujnikiem światła oraz interfejsem programowania USB, łącząc funkcjonalność sieciową z elementami pomiaru i sygnalizacji w jednej platformie deweloperskiej.

ProRock ESP8266 WiFi IoT 4MB Flash RGB LED LDR Sensor

ProRock ESP8266 Witty Cloud – moduł WiFi IoT z RGB LED i czujnikiem LDR

ESP-12F ESP8266EX | 4MB Flash | WiFi 802.11 b/g/n 2.4GHz | CH340G USB-UART | RGB WS2812 | LDR | 3.3V
