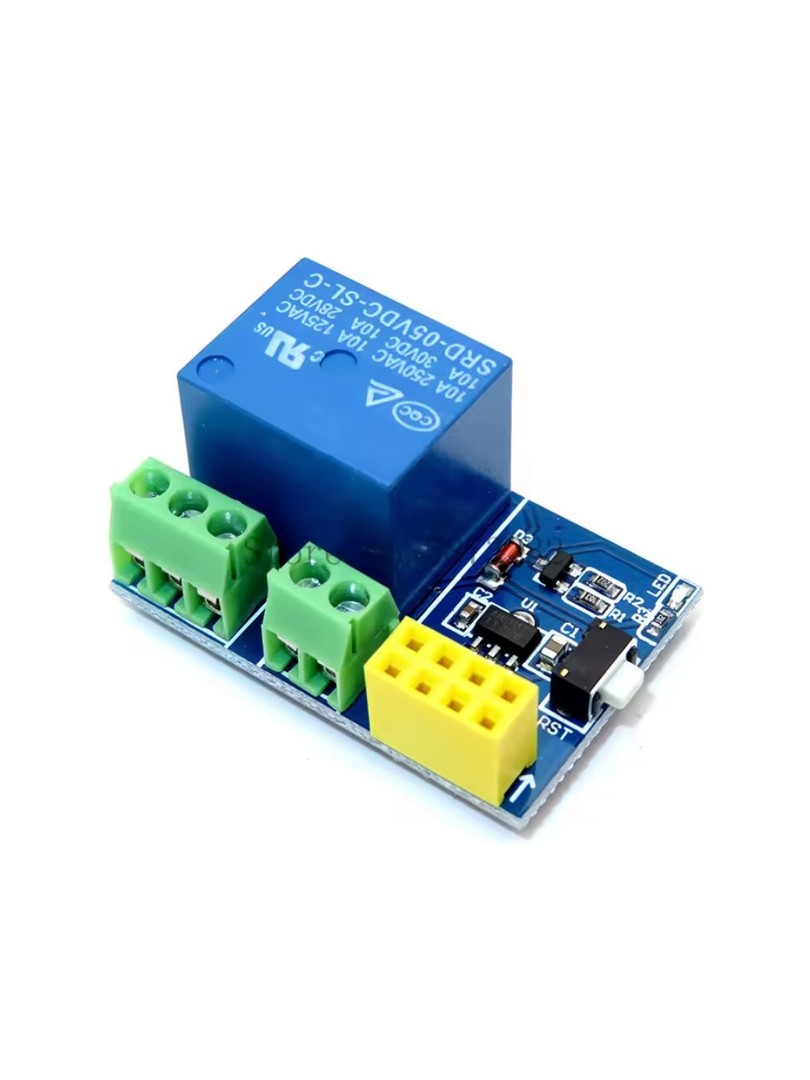

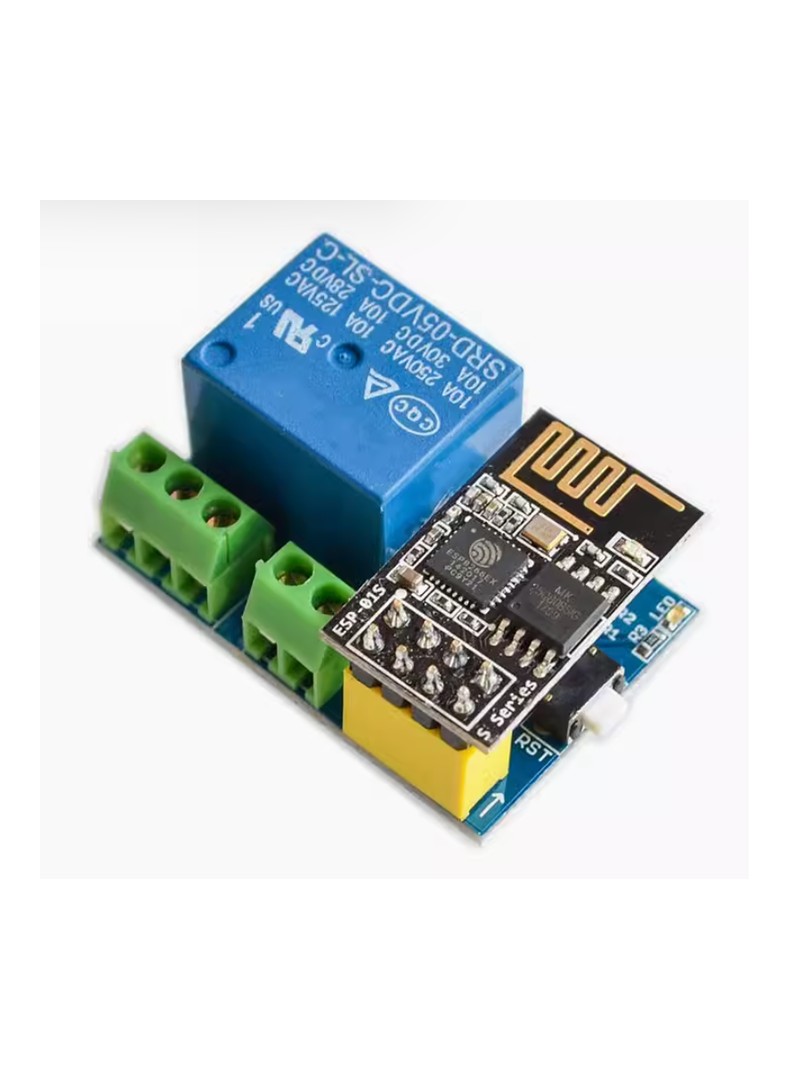

ProRock ESP8266 ESP-01S WiFi Relay Module to kompaktowy moduł przekaźnikowy oparty na module ESP-01S z chipem ESP8266. Urządzenie przeznaczone jest do budowy systemów automatyki domowej, w których wymagane jest zdalne przełączanie obciążeń elektrycznych przez sieć bezprzewodową. Moduł oferuje wyjście przekaźnika SPDT z wyprowadzeniami COM, NO oraz NC, umożliwiając realizację różnych scenariuszy przełączania.

Funkcjonalność modułu zależy od oprogramowania zainstalowanego na module ESP-01S. W zależności od firmware moduł może być sterowany przez interfejs sieciowy w sieci lokalnej lub przez dedykowaną aplikację mobilną z obsługą chmury. Produkt skierowany jest do majsterkowiczów, entuzjastów IoT oraz osób budujących prototypy inteligentnych gniazdek i przełączników.

Główne cechy

Integracja z ESP-01S: moduł umożliwia sterowanie przekaźnikiem przez sieć WiFi z wykorzystaniem platformy ESP8266

Zdalne przełączanie: obsługa bezprzewodowych poleceń sieciowych w zależności od zainstalowanego oprogramowania

Kompaktowa konstrukcja: niewielkie wymiary ułatwiają montaż w obudowach projektów automatyki i inteligentnych przełączników

Wyjście przekaźnika SPDT: dostępne zaciski COM, NO oraz NC umożliwiają elastyczne konfiguracje przełączania obwodów

Przeznaczenie dla majsterkowiczów: nadaje się do eksperymentów z IoT, prototypów inteligentnego domu oraz projektów automatyki

Zasada działania

Moduł ESP-01S nawiązuje połączenie z siecią bezprzewodową i odbiera polecenia sterujące przesyłane przez interfejs sieciowy. Po otrzymaniu sygnału sterującego układ aktywuje cewkę przekaźnika, co powoduje przełączenie styków NO i NC względem wspólnego zacisku COM. Połączone do tych zacisków obciążenie zostaje włączone lub wyłączone zgodnie z otrzymanym poleceniem. Metoda sterowania oraz interfejs użytkownika zależą od oprogramowania zainstalowanego na module ESP-01S.

Specyfikacja techniczna

Typ produktu: moduł przekaźnika WiFi

Główny moduł: ESP-01S (ESP8266)

Napięcie zasilania: DC 5 V

Komunikacja: WiFi (pasmo 2,4 GHz)

Typ przekaźnika: SPDT (COM / NO / NC)

Obciążalność przekaźnika (AC): 10 A (obciążenie rezystancyjne), 250 V max

Obciążalność przekaźnika (DC): 10 A (obciążenie rezystancyjne), 30 V max

Żywotność elektryczna przekaźnika: około 100000 operacji (zależna od typu przekaźnika)

Wymiary modułu: około 37 × 25 mm

Wyprowadzenia (Pinout)

VCC: wejście zasilania

GND: masa

Zaciski przekaźnika: COM / NO / NC

Gniazdo ESP-01S: interfejs goldpin 2 × 4 pin

Uwagi

Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.

W przypadku niektórych partii produkcyjnych wymagana może być konfiguracja lub ponowne wgranie oprogramowania na moduł ESP-01S przed pierwszym użyciem.

Producent zastrzega możliwość drobnych zamian komponentów bez wpływu na funkcjonalność.

Typ przekaźnika oraz oznaczenia zacisków mogą się różnić w zależności od partii produkcyjnej — należy zweryfikować oznaczenia przed podłączeniem obwodów.

Podczas pracy z obciążeniami zasilanymi napięciem sieciowym należy stosować odpowiednie praktyki bezpieczeństwa elektrycznego.

Typowe zastosowania

Bezprzewodowe przełączanie w inteligentnym domu

Zdalne sterowanie urządzeniami elektrycznymi

Prototypy automatyki IoT

Projekty inteligentnych gniazdek i przełączników

Zawartość zestawu

1 × Moduł ProRock ESP8266 ESP-01S WiFi Relay

Kompaktowe rozwiązanie do dodania sterowania przekaźnikiem przez WiFi w systemach automatyki budowanych samodzielnie.
