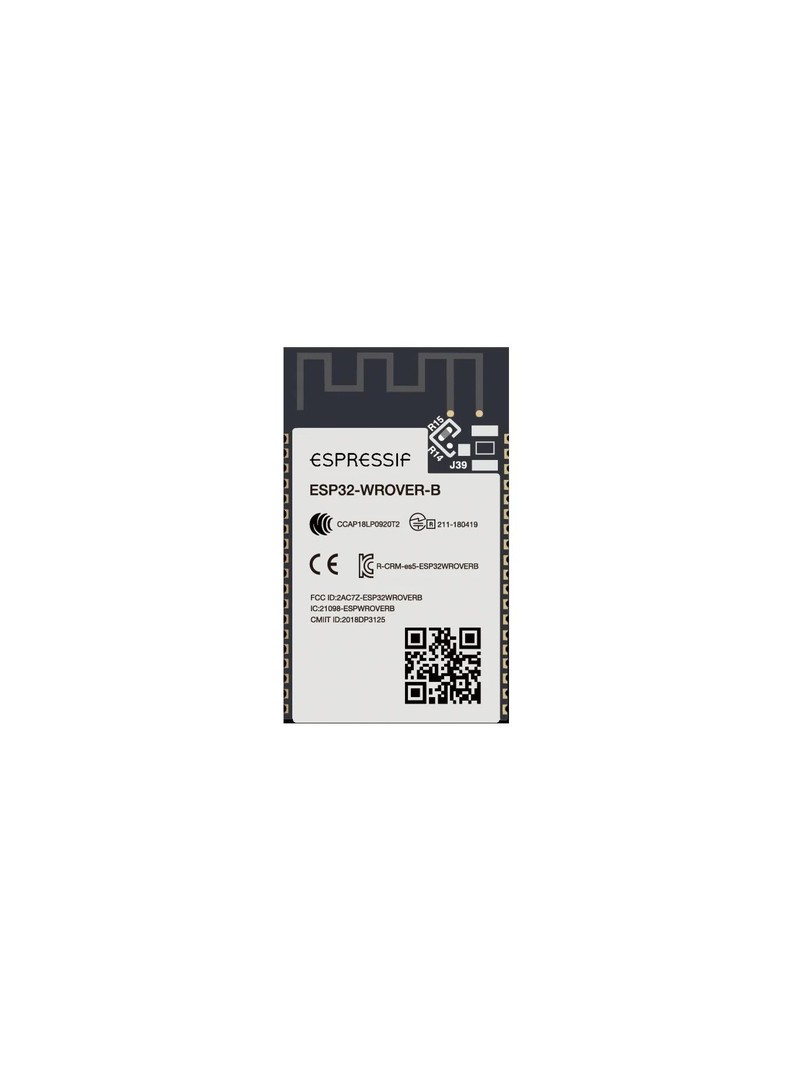

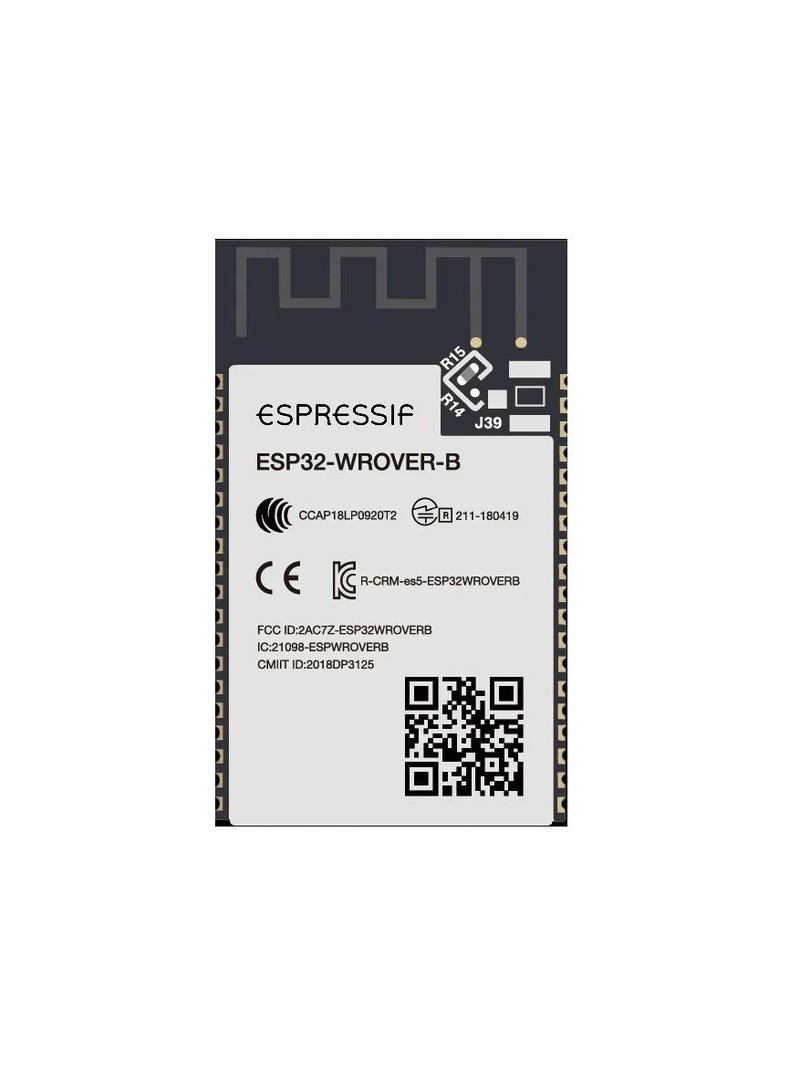

ProRock ESP32-WROVER-B to rozbudowany moduł mikrokontrolera z zintegrowaną łącznością bezprzewodową WiFi i Bluetooth, przeznaczony do zastosowań w systemach IoT i elektronice wbudowanej. Wykorzystuje układ ESP32-D0WD z dwurdzeniowym procesorem Xtensa LX6, rozszerzoną pamięcią Flash oraz zewnętrzną pamięć PSRAM do obsługi aplikacji wymagających dużych zasobów pamięciowych.

Moduł łączy funkcje komunikacji WiFi, Bluetooth Classic i BLE z kompaktowym układem radiowym wyposażonym w zintegrowaną antenę. Znajduje zastosowanie w inteligentnych urządzeniach, systemach przetwarzania audio oraz aplikacjach wymagających komunikacji bezprzewodowej w czasie rzeczywistym.

Główne cechy

Dwurdzeniowy procesor Xtensa LX6: niezależnie sterowane rdzenie umożliwiają równoległe wykonywanie zadań systemowych i aplikacyjnych

Rozszerzona pamięć Flash SPI: zapewnia zwiększoną pojemność na oprogramowanie układowe i dane aplikacji

Dodatkowa pamięć PSRAM SPI: przeznaczona do buforowania danych i obsługi zadań multimedialnych

Zintegrowany układ RF: zawiera przełącznik antenowy, balun, wzmacniacz mocy PA, wzmacniacz małoszumowy LNA oraz filtry

Zestaw zawierający peryferiów: obsługuje interfejsy komunikacyjne SPI, UART, I2C, I2S, SDIO oraz funkcje PWM, ADC, DAC i czujnika dotykowego

Dynamiczne zarządzanie energią: wspiera różne tryby niskiego poboru mocy i uśpienia układu

Zasada działania

Moduł oparty jest na systemie SoC z dwurdzeniowym procesorem wykonującym oprogramowanie układowe oraz stos sieciowy. Zintegrowany podsystem radiowy zarządza komunikacją WiFi i Bluetooth w paśmie 2,4 GHz. Dynamiczna kontrola zasilania umożliwia przełączanie między trybami pełnej mocy a stanami oszczędzania energii w zależności od wymagań aplikacji.

Specyfikacja techniczna

Typ produktu: moduł MCU z WiFi i Bluetooth

Model: ESP32-WROVER-B

Układ główny: ESP32-D0WD

Częstotliwość zegara CPU: 80–240 MHz

Pamięć Flash: 8 MB (64 Mbit) SPI Flash

Pamięć PSRAM: 32 MB SPI PSRAM

Standard WiFi: 802.11 b/g/n (802.11n do 150 Mbps)

Wersja Bluetooth: v4.2 BR/EDR + BLE

Zakres częstotliwości: 2,4–2,5 GHz

Moc transmisji: do 19,5 dBm

Czułość odbiornika: −97 dBm

Zintegrowany kwarc: 40 MHz

Napięcie zasilania: 3,0–3,6 V

Średni prąd roboczy: 80 mA

Minimalna sprawny prądowa zasilacza: 500 mA

Prąd uśpienia: <5 µA

Temperatura pracy: −40 °C do +85 °C

Proces technologiczny: 40 nm

Typ montażu: SMD

Wyprowadzenia (Pinout)

3V3: wejście zasilania

GND: masa

EN: aktywacja układu

TX / RX: interfejs UART

GPIO: programowalne wyprowadzenia cyfrowe wejścia/wyjścia

SPI / I2C / I2S / SDIO / PWM: interfejsy komunikacyjne

Uwagi

Moduł przeznaczony jest do montażu powierzchniowego SMD na płytce PCB.

Należy zastosować stabilizowane zasilanie w określonym zakresie napięciowym.

Zasilacz musi zapewniać wystarczający prąd podczas szczytów transmisji WiFi.

Obszar anteny powinien być wolny od metalowych przeszkód w celu zachowania optymalnej sprawny radiowej.

Typowe zastosowania

Koncentratory IoT i systemy monitoringu bezprzewodowego

Urządzenia z obsługą głosu i strumieniowania audio

Automatyka przemysłowa i inteligentne sterowniki

Rejestratory danych i urządzenia przetwarzania brzegowego

Zawartość zestawu

1 × Moduł ProRock ESP32-WROVER-B 8M 64Mbit WiFi Flash Bluetooth

Moduł ProRock ESP32-WROVER-B łączy dwurdzeniową sprawny obliczeniową, rozszerzoną pojemność pamięci oraz stałe łączność bezprzewodową dla rozbudowanych projektów systemów wbudowanych i IoT.

ProRock ESP32-WROVER-B WiFi Bluetooth Dual-Core 8MB Flash 32MB PSRAM

ProRock ESP32-WROVER-B — moduł WiFi Bluetooth dual-core z 8MB Flash i 32MB PSRAM

ESP32-D0WD | 8 MB Flash | 32 MB PSRAM | WiFi 802.11 b/g/n | Bluetooth 4.2 BR/EDR + BLE | 2,4–2,5 GHz | 3,0–3,6 V | –40 °C do +85 °C | SMD
