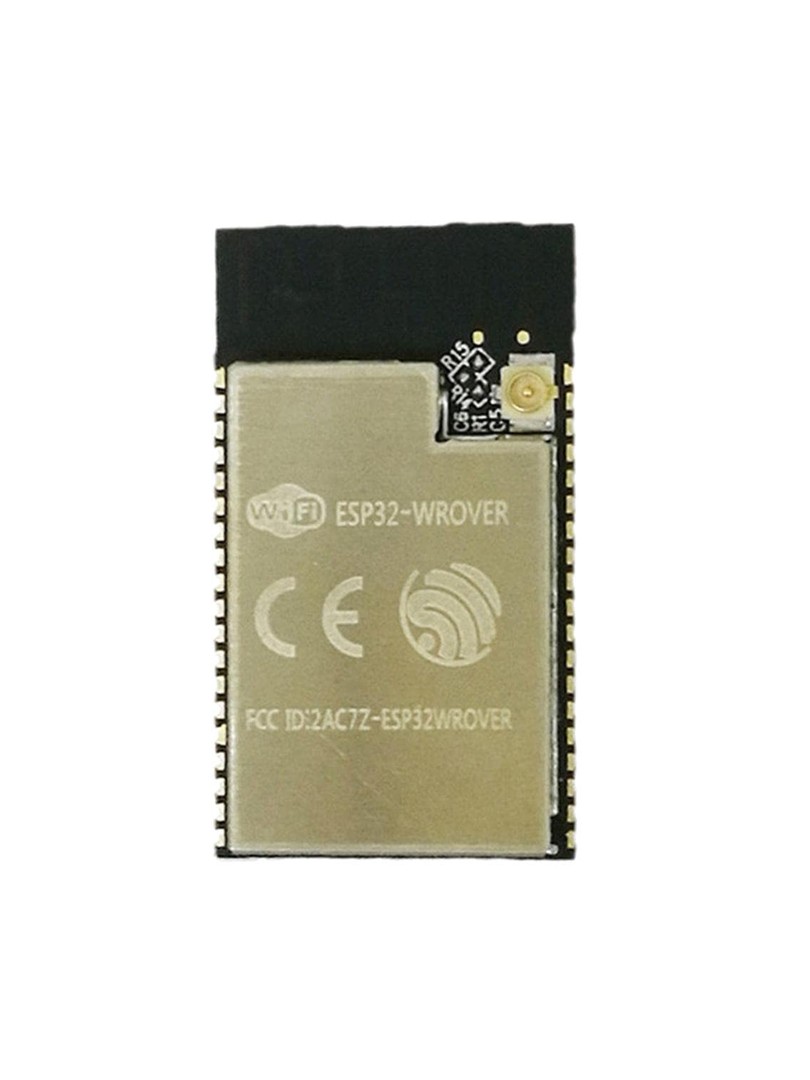

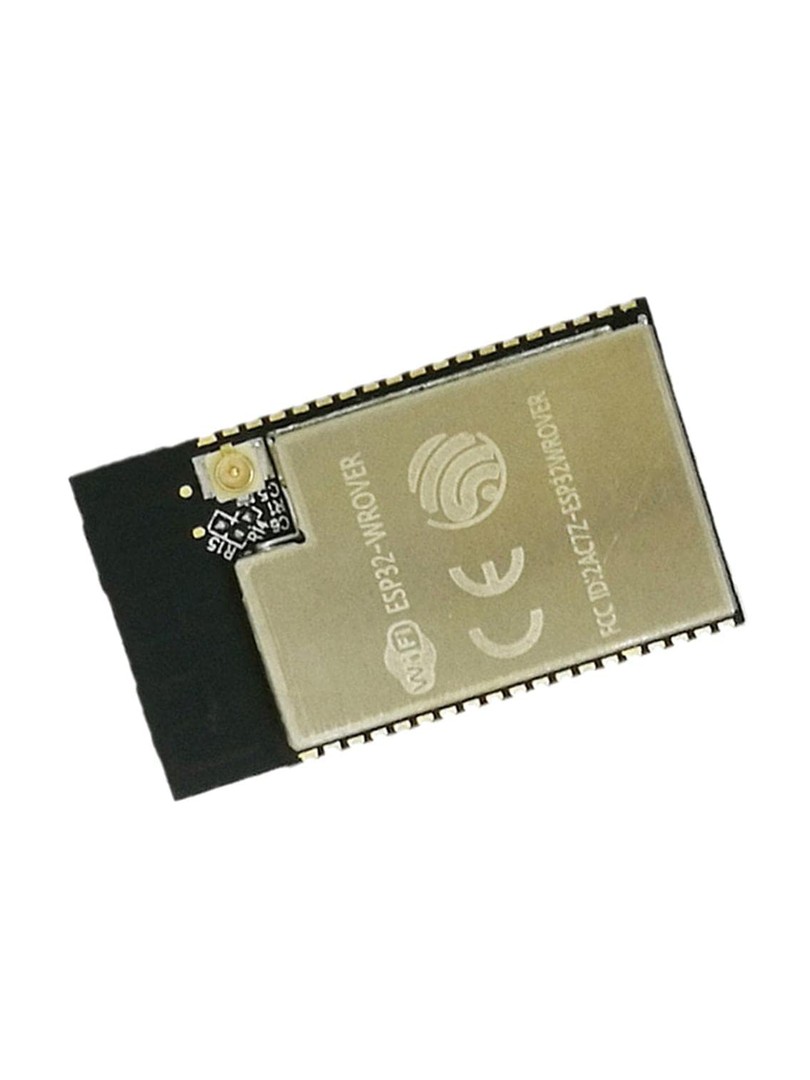

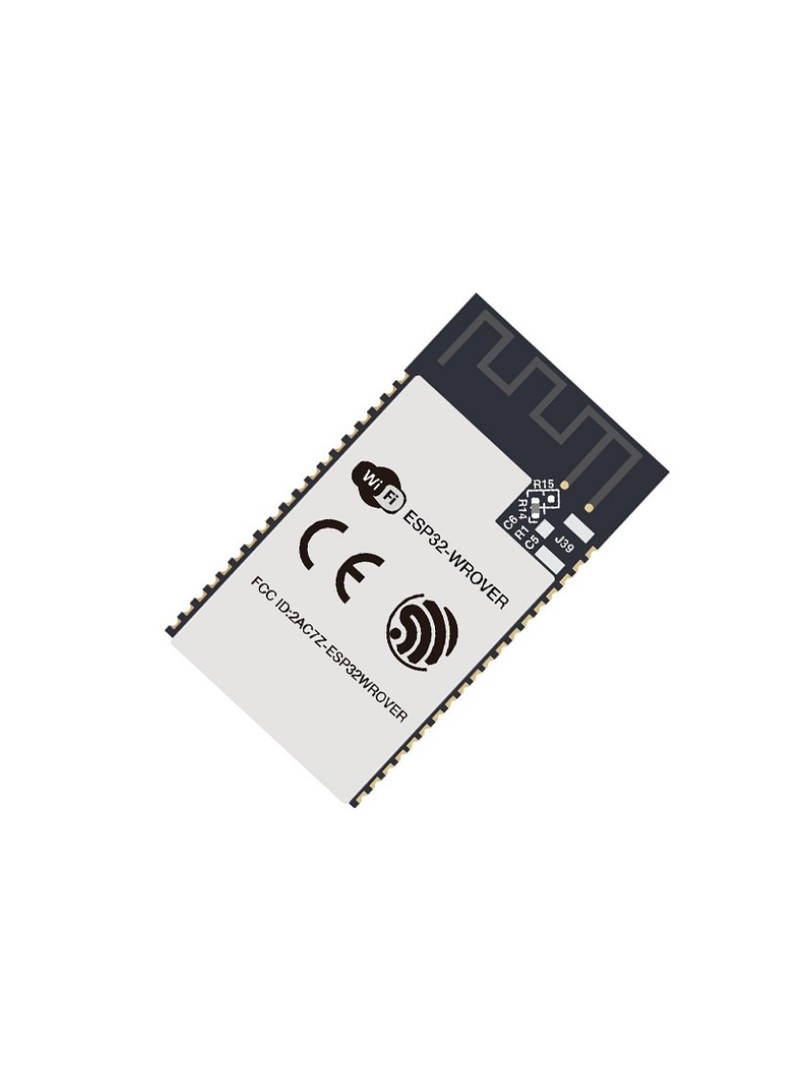

ProRock ESP32-WROVER 4M 32Mbit WiFi Bluetooth Module Dual-Core ESP32-D0WD

Moduł WiFi Bluetooth ESP32-WROVER 4MB Flash 32MB PSRAM ESP32-D0WD

ESP32-D0WD | dwurdzeniowy Xtensa LX6 80–240 MHz | 4 MB Flash | 32 MB PSRAM | WiFi 802.11 b/g/n | Bluetooth 4.2 BR/EDR + BLE | antena zintegrowana | napięcie zasilania 2,7–3,6 V | montaż SMD

Moduł ESP32-WROVER łączy rozbudowany procesor dwurdzeniowy z rozszerzoną pamięcią oraz zintegrowanym układem radiowym WiFi i Bluetooth w kompaktowej obudowie SMD. Przeznaczony jest do zastosowań w systemach IoT oraz urządzeniach wbudowanych wymagających jednoczesnej obsługi sieci bezprzewodowych i złożonych operacji przetwarzania danych.

Układ ESP32-D0WD z dodatkową pamięcią PSRAM umożliwia realizację zadań takich jak kodowanie głosu, strumieniowanie dźwięku, dekodowanie MP3 oraz przetwarzanie danych w czasie rzeczywistym. Moduł wyposażono w zintegrowany tor radiowy zawierający przełącznik antenowy, układ symetryzujący, wzmacniacze mocy i małoszumowy oraz filtry RF.

Główne cechy

• Dwurdzeniowy procesor Xtensa LX6: architektura umożliwiająca równoległe wykonywanie kodu aplikacji i stosu sieciowego z regulowaną częstotliwością taktowania
• Rozszerzona pamięć: pamięć Flash do przechowywania programu oraz dodatkowa pamięć PSRAM do obsługi złożonych struktur danych
• Zintegrowany układ radiowy: gotowy tor RF z anteną, przełącznikiem, symetryzatorem, wzmacniaczami oraz filtrami w jednym module
• Obsługa WiFi i Bluetooth: jednoczesna komunikacja w standardzie WiFi oraz protokołach Bluetooth Classic i Low Energy
• Tryby niskiego poboru mocy: dynamiczne skalowanie częstotliwości oraz wielopoziomowe tryby uśpienia dla aplikacji zasilanych bateryjnie
• Zestaw zawierający peryferiów: interfejsy komunikacyjne oraz wbudowane czujniki dotykowe i czujnik pola magnetycznego

Zasada działania

Moduł wykorzystuje architekturę SoC z dwurdzeniowym procesorem. Pierwszy rdzeń obsługuje kod aplikacji użytkownika, drugi zarządza stosem sieciowym WiFi i Bluetooth. Wbudowany podsystem RF realizuje funkcje nadawczo-odbiorcze dla obu technologii bezprzewodowych bez konieczności stosowania zewnętrznych układów dopasowujących. System zarządzania energią automatycznie dostosowuje częstotliwość taktowania i przełącza między trybami pracy w zależności od aktualnego obciążenia, minimalizując pobór prądu przy zachowaniu wymaganej sprawny.

Specyfikacja techniczna

• Typ produktu: moduł WiFi + Bluetooth MCU
• Model: ESP32-WROVER
• Układ główny: ESP32-D0WD
• Procesor: Xtensa 32-bit LX6 dual-core
• Częstotliwość taktowania procesora: 80–240 MHz
• Pamięć Flash: 4 MB (32 Mbit) SPI Flash
• Pamięć PSRAM: 32 MB
• Standard WiFi: 802.11 b/g/n (802.11n do 150 Mbps)
• Wersja Bluetooth: v4.2 BR/EDR + BLE
• Czułość odbiornika: −97 dBm
• Moc nadawania: do 19,5 dBm
• Zakres częstotliwości: 2,4 GHz–2,5 GHz
• Kodeki audio: CVSD, SBC
• Czujniki wbudowane: czujnik Halla
• Napięcie zasilania: 2,7–3,6 V
• Pobór prądu w trybie uśpienia: <5 µA
• Technologia produkcji: 40 nm
• Temperatura pracy: −40 °C do +85 °C
• Typ montażu: SMD

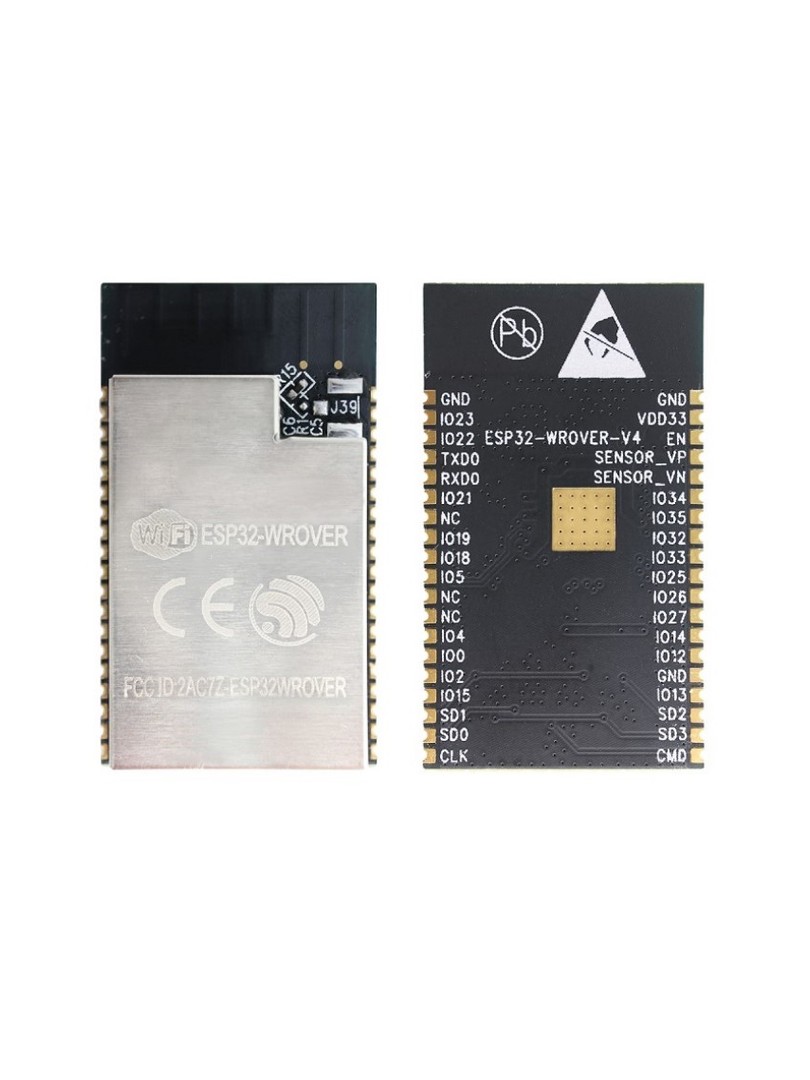

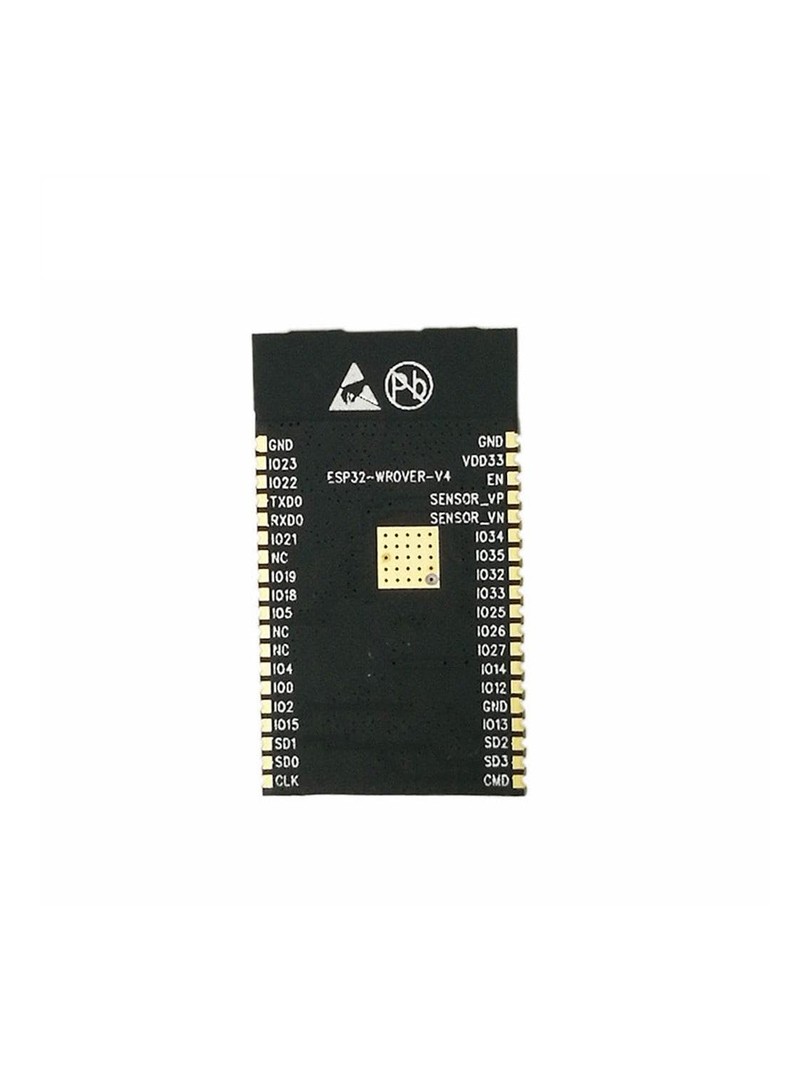

Wyprowadzenia (Pinout)

• 3V3: wejście zasilania
• GND: masa
• EN: sygnał aktywacji układu
• TX / RX: interfejs UART
• GPIO: programowalne linie wejścia/wyjścia cyfrowego
• SPI / I2C / I2S / SDIO / PWM: interfejsy komunikacyjne i sterujące

Uwagi

• Moduł przeznaczony jest do montażu powierzchniowego (SMD) na płytce drukowanej.
• Wymagane jest stałe zasilanie 3,3 V w określonym zakresie napięciowym z wystarczającą sprawny prądową podczas szczytów transmisji WiFi.
• Obszar anteny należy zachować wolny od przeszkód metalowych i elementów zakłócających propagację fal radiowych.

Typowe zastosowania

• Niskopoborcze koncentratory czujników IoT oraz rejestratory danych
• Urządzenia z obsługą poleceń głosowych oraz strumieniowaniem audio
• Systemy automatyki domowej i sieci mesh
• Urządzenia noszone oraz elektronika zasilana bateryjnie

Zawartość zestawu

• 1 × Moduł ProRock ESP32-WROVER 4M 32Mbit Flash WiFi Bluetooth

Moduł ESP32-WROVER stanowi zestaw komponentów dla systemów wbudowanych wymagających sprawny przetwarzania, rozszerzonej pamięci oraz działający łączności bezprzewodowej w kompaktowej formie montażu powierzchniowego.
