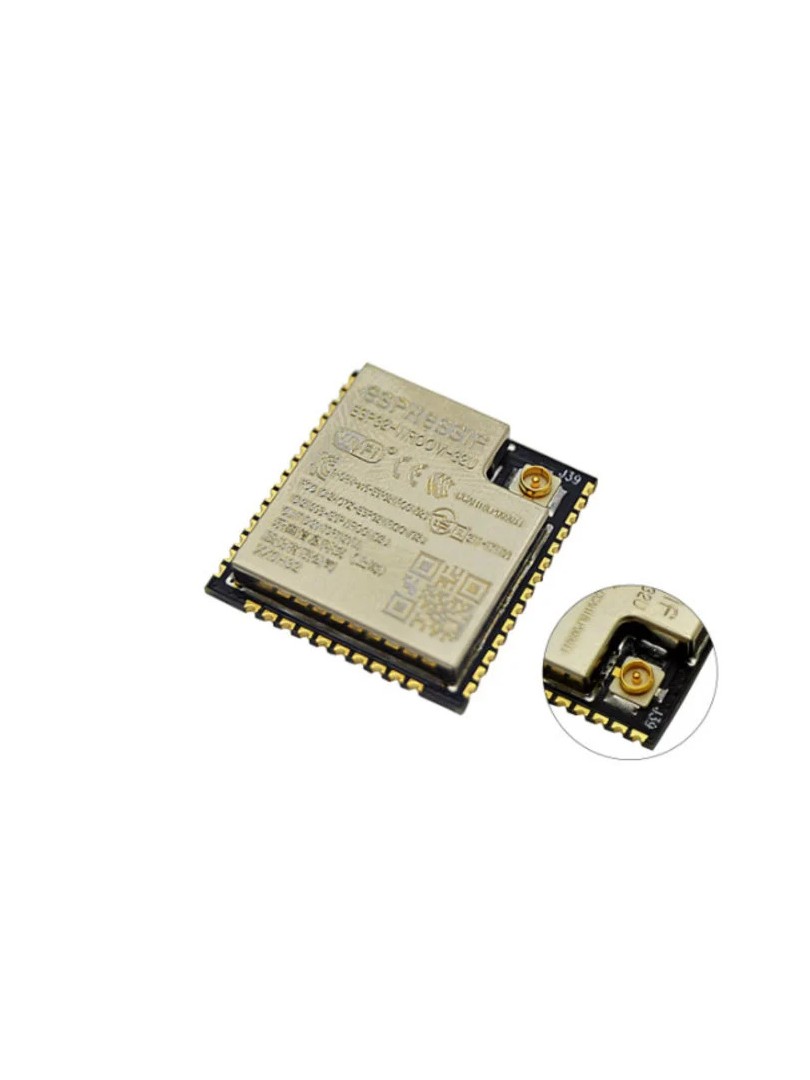

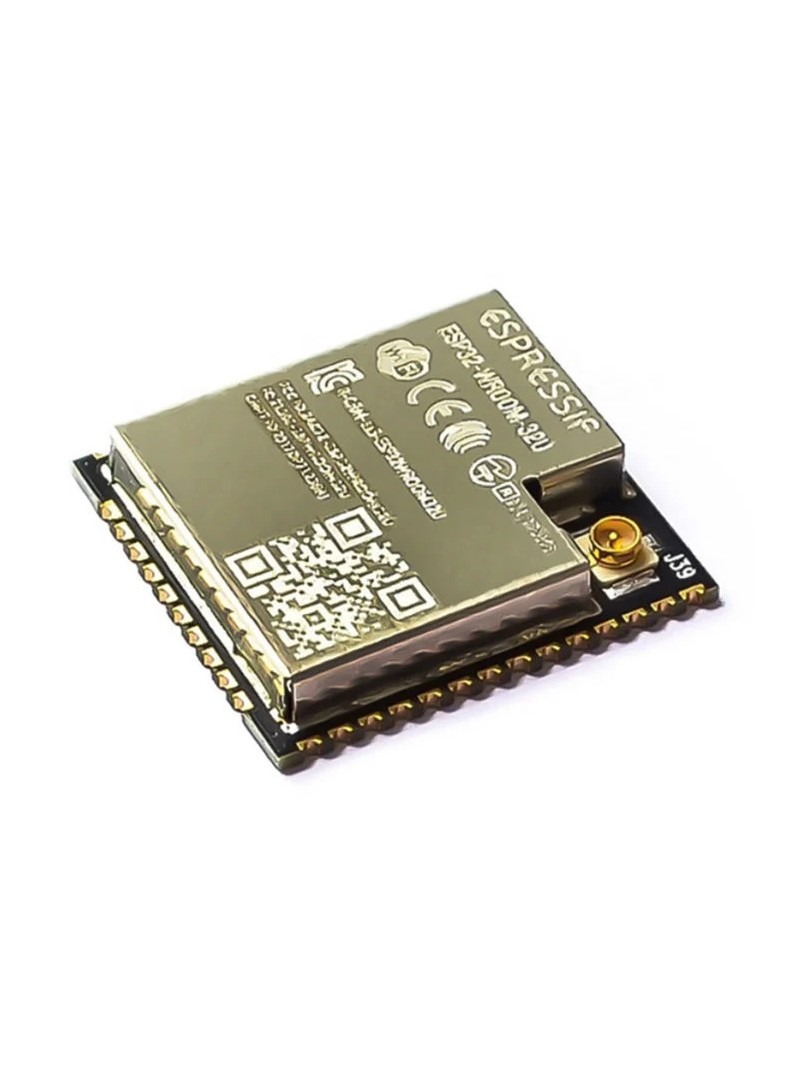

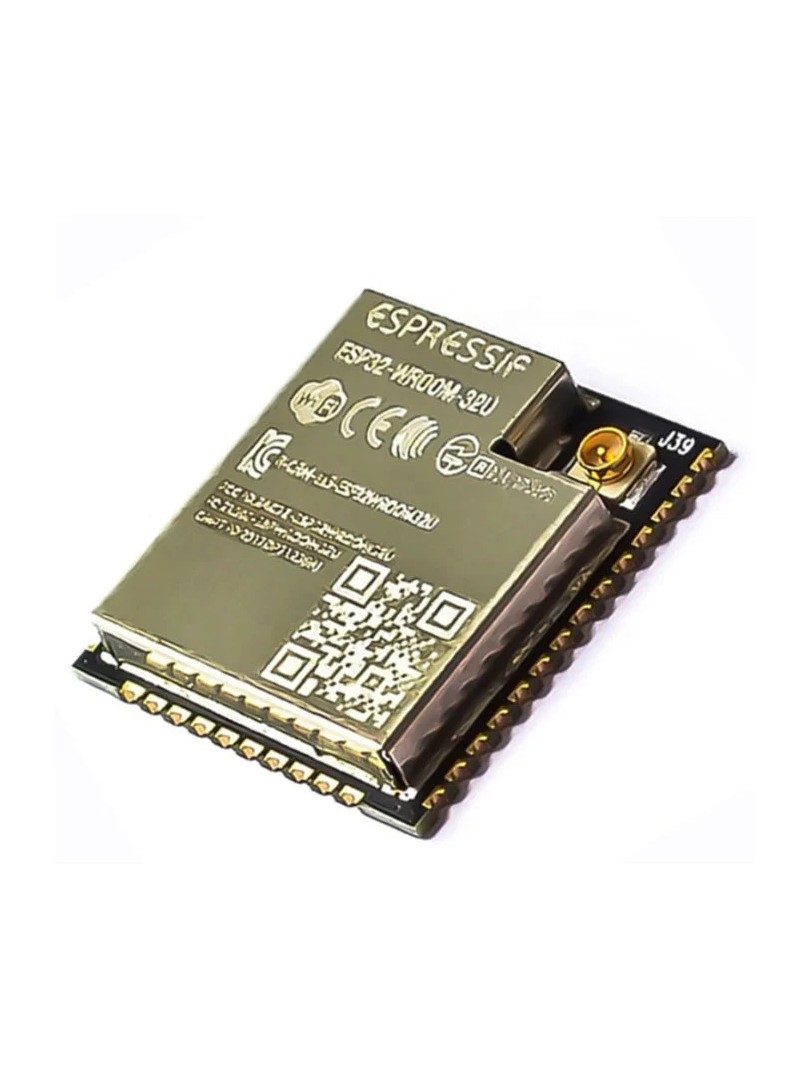

ProRock ESP32-WROOM-32U Dual-Core WiFi Bluetooth 16MB Flash

Moduł ProRock ESP32-WROOM-32U WiFi Bluetooth 16MB Flash Dual-Core z U.FL

ESP32-D0WD | Dual-Core Xtensa LX6 | 16 MB Flash | WiFi 802.11 b/g/n | Bluetooth 4.2 BR/EDR + BLE | Złącze U.FL

Moduł ProRock ESP32-WROOM-32U to rozbudowany mikrokontroler z zintegrowaną łącznością WiFi i Bluetooth, oparty na układzie ESP32-D0WD firmy Espressif. Przeznaczony dla aplikacji wymagających dużej mocy obliczeniowej, rozbudowanej pamięci Flash oraz elastycznej konfiguracji anteny radiowej poprzez złącze U.FL.

Wariant ESP32-WROOM-32U wyposażono w złącze U.FL umożliwiające podłączenie zewnętrznej anteny pasma dwuczterech gigaherców, co pozwala na dostosowanie zasięgu i charakterystyk RF do wymagań techniczny projektów wbudowanych oraz systemów IoT.

Główne cechy

• Dwurdzeniowy procesor Xtensa LX6: dwa niezależnie sterowane rdzenie umożliwiają równoległe przetwarzanie zadań aplikacyjnych i sieciowych
• Rozszerzona pamięć Flash: pojemność szesnastu megabajtów zapewnia przestrzeń na firmware, dane użytkownika i systemy plików
• Zintegrowana łączność bezprzewodowa: moduł obsługuje standardy WiFi oraz Bluetooth Classic i Low Energy w jednym układzie
• Złącze anteny zewnętrznej: konektor U.FL pozwala na podłączenie dedykowanej anteny w celu optymalizacji zasięgu i jakości sygnału
• Rozbudowany stos sieciowy: obsługa protokołów IPv4, IPv6, SSL, TCP, UDP, HTTP oraz MQTT
• Obejmujący interfejsy peryferyjne: dostęp do magistral SDIO, SPI, UART, I2C, I2S oraz funkcji PWM, ADC, DAC i czujnika dotykowego

Zasada działania

Moduł działa jako gotowy system wbudowany z dwurdzeniowym procesorem wykonującym równolegle oprogramowanie aplikacyjne i usługi sieciowe. Zintegrowany front-end radiowy zarządza komunikacją WiFi i Bluetooth, a złącze U.FL umożliwia podłączenie kompatybilnej anteny dwuczterech gigaherców, co zwiększa elastyczność projektowania układów RF i zasięg transmisji bezprzewodowej.

Specyfikacja techniczna

• Typ produktu: moduł mikrokontrolera WiFi + Bluetooth
• Model: ESP32-WROOM-32U
• Układ bazowy: ESP32-D0WD
• Procesor: dwa niskoenergetyczne mikroprocesory Xtensa 32-bit LX6
• Częstotliwość taktowania: 80–240 MHz
• Pamięć Flash: 16 MB (128 Mbit) SPI Flash
• Częstotliwość kwarcu: 40 MHz
• Standard bezprzewodowy WiFi: 802.11 b/g/n
• Maksymalna przepływność WiFi: do 150 Mbps
• Wersja Bluetooth: v4.2 BR/EDR + BLE
• Zakres częstotliwości: 2.4 GHz–2.5 GHz
• Napięcie zasilania: 2.7–3.6 V
• Średni prąd roboczy: 80 mA
• Temperatura pracy: −40 °C do +85 °C
• Typ anteny: zewnętrzna przez złącze U.FL

Wyprowadzenia (Pinout)

• 3V3: wejście zasilania
• GND: masa
• TX / RX: interfejs UART
• GPIO: programowalne piny wejścia/wyjścia
• SPI / I2C / I2S / SDIO / PWM: interfejsy peryferyjne

Uwagi

• Należy stosować stabilizowane zasilanie o napięciu trzy przecinek trzy wolta w określonym zakresie.
• Wymagane jest zapewnienie wystarczającej zdolności prądowej podczas szczytów transmisji WiFi.
• Do złącza U.FL można podłączyć wyłącznie kompatybilną antenę pasma dwuczterech gigaherców.
• Zestaw nie zawiera anteny zewnętrznej.

Typowe zastosowania

• Systemy IoT i monitoringu bezprzewodowego dalekiego zasięgu
• Urządzenia inteligentnego domu i automatyki budynkowej
• Przemysłowe systemy akwizycji danych i sterowania
• Bezprzewodowe systemy multimedialne i strumieniowania

Zawartość zestawu

• 1 × Moduł ProRock ESP32-WROOM-32U 16M 128Mbit Flash WiFi Bluetooth

Moduł ProRock ESP32-WROOM-32U łączy sprawny przetwarzanie dwurdzeniowe, rozbudowaną pamięć oraz elastyczną konfigurację anteny, stanowiąc rozwiązanie dla rozbudowanych aplikacji wbudowanych i projektów Internetu Rzeczy.
