ProRock ESP32 WiFi Bluetooth Board Micro-USB 4MB Flash Li-Ion

Płytka rozwojowa ProRock LOLIN32 ESP32 WiFi Bluetooth Micro-USB 4MB Flash

ESP32 | WiFi 2,4 GHz + Bluetooth | 4 MB Flash | Micro-USB | interfejs akumulatora Li-Ion | logika 3,3 V

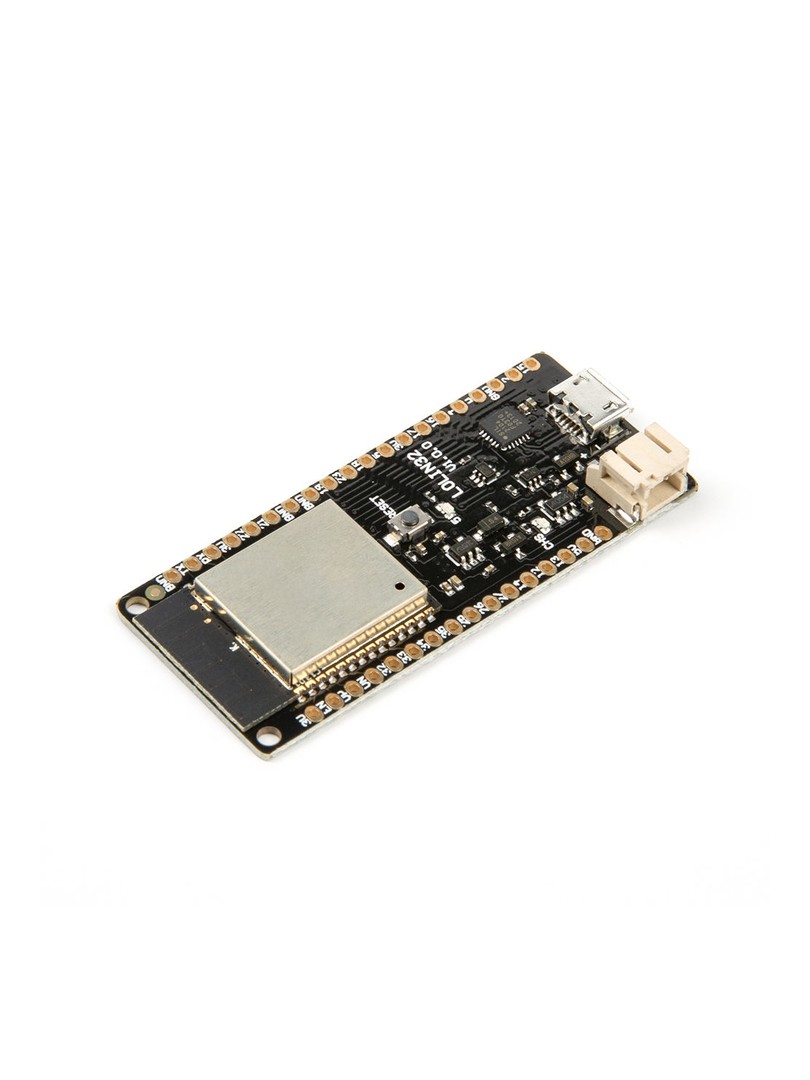

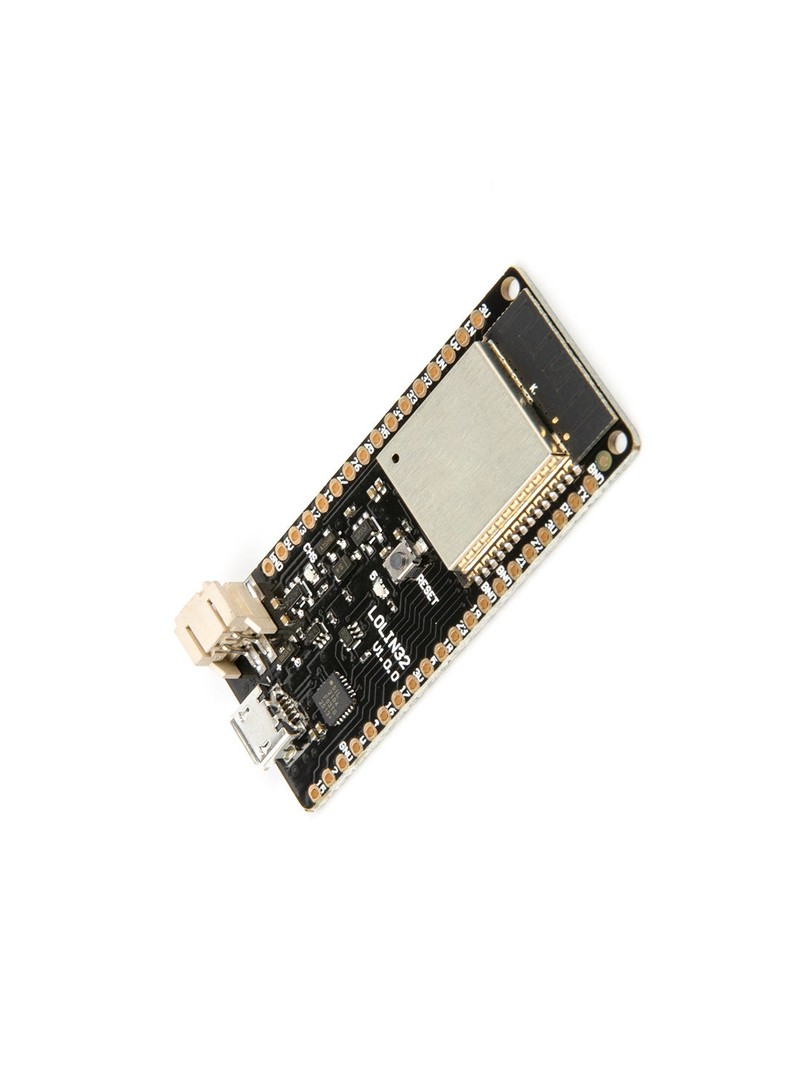

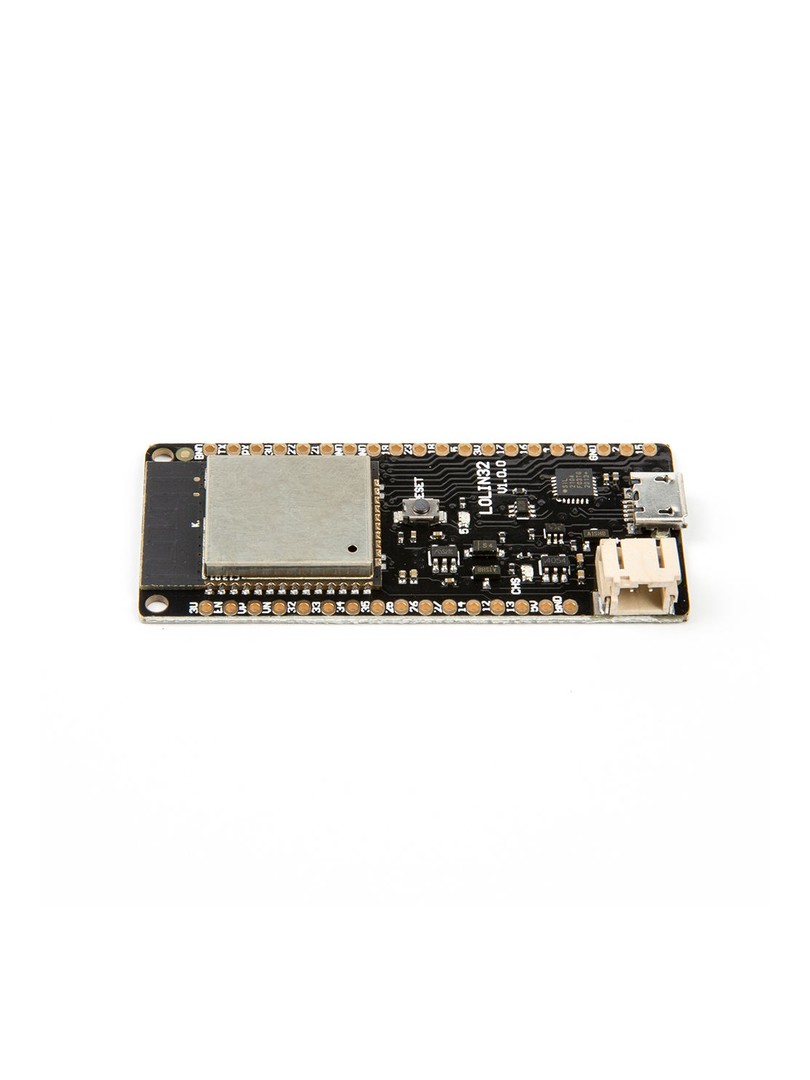

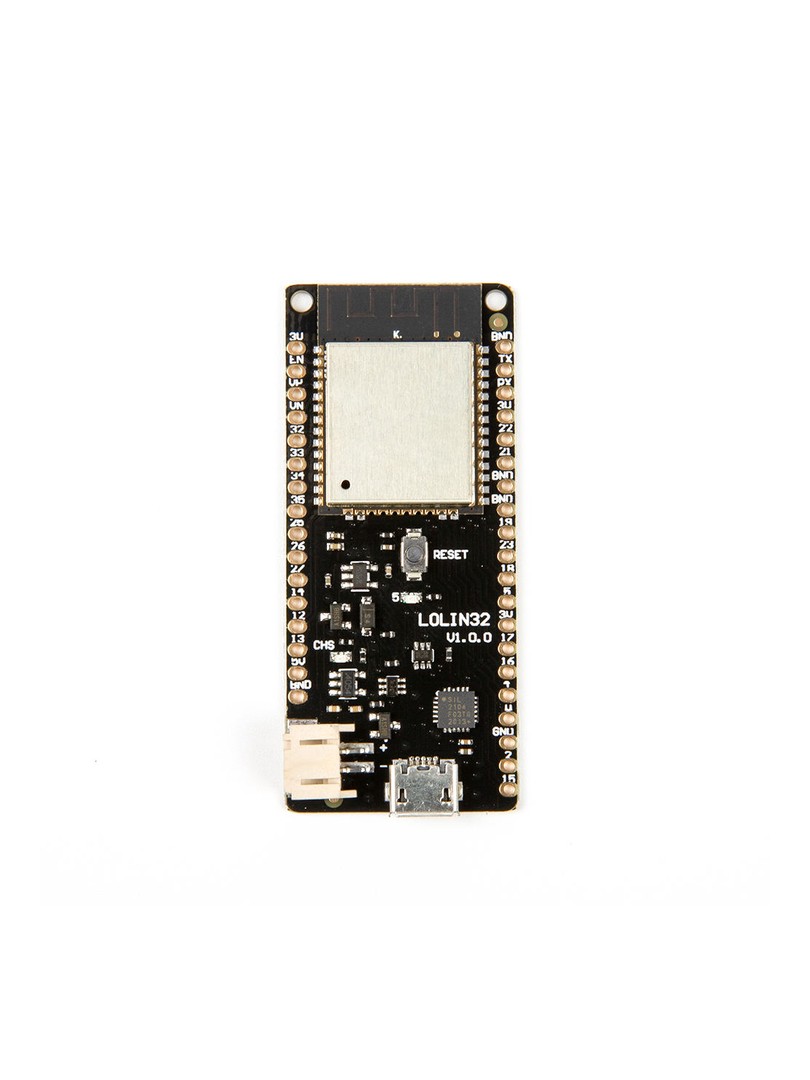

ProRock LOLIN32 V1.0.0 to kompaktowa płytka rozwojowa oparta na platformie ESP32, łącząca łączność bezprzewodową z elastycznymi liniami GPIO w formacie przyjaznym dla płytek stykowych. Płytka umożliwia zasilanie i programowanie przez złącze Micro-USB oraz posiada dedykowany interfejs dla akumulatorów litowo-jonowych, co czyni ją odpowiednią do projektów przenośnych.

Moduł przeznaczony jest dla twórców prototypów IoT, projektantów systemów wbudowanych oraz osób rozpoczynających pracę z mikrokontrolerami ESP32 w zastosowaniach wymagających komunikacji WiFi i Bluetooth.

Główne cechy

• Architektura ESP32: mikrokontroler typu SoC z zintegrowanym stosem protokołów bezprzewodowych, obsługujący programowanie w Arduino IDE i MicroPython
• Dwukanałowa łączność bezprzewodowa: moduł zapewnia równoczesną komunikację przez WiFi i Bluetooth w paśmie 2,4 GHz
• Interfejs programowania Micro-USB: złącze umożliwia zarówno przesyłanie firmware przez wbudowany układ USB-UART, jak i zasilanie płytki napięciem 5 V
• Obsługa zasilania bateryjnego: dedykowany konektor dla ogniw litowo-jonowych z obwodem ładowania zintegrowanym na płytce
• Kompatybilność z płytkami stykowymi: układ wyprowadzeń umożliwia montaż w standardowych płytkach prototypowych bez lutowania
• Regulacja napięcia wbudowana: stabilizator dostarcza napięcie 3,3 V dla domeny logicznej ESP32 niezależnie od źródła zasilania

Zasada działania

Płytka wykorzystuje mikrokontroler ESP32 jako centralną jednostkę wykonującą kod użytkownika oraz zarządzającą stosami protokołów WiFi i Bluetooth. Firmware przesyłany jest przez interfejs USB za pośrednictwem wbudowanego układu konwersji USB-UART. Moduł może być zasilany z portu USB lub z ogniwa litowo-jonowego podłączonego do dedykowanego złącza, które współpracuje z obwodem ładowania na płytce. Antena zintegrowana na laminacie PCB zapewnia transmisję sygnału w paśmie 2,4 GHz.

Specyfikacja techniczna

• Typ produktu: płytka rozwojowa ESP32
• Model płytki: LOLIN32 V1.0.0
• Układ główny: ESP32 (rewizja zależna od partii produkcyjnej)
• Pamięć Flash: 4 MB
• Łączność bezprzewodowa: WiFi 2,4 GHz + Bluetooth
• Pasmo RF: 2,4 GHz
• Napięcie zasilania: 5 V przez Micro-USB lub 3,7 V z akumulatora Li-Ion
• Poziom logiczny GPIO: 3,3 V (nietolerancyjny na 5 V)
• Złącze USB: Micro-USB
• Interfejs akumulatora: konektor dla ogniw litowo-jonowych
• Prąd ładowania: do około 500 mA (zależny od układu ładowarki)
• Antena: zintegrowana antena PCB

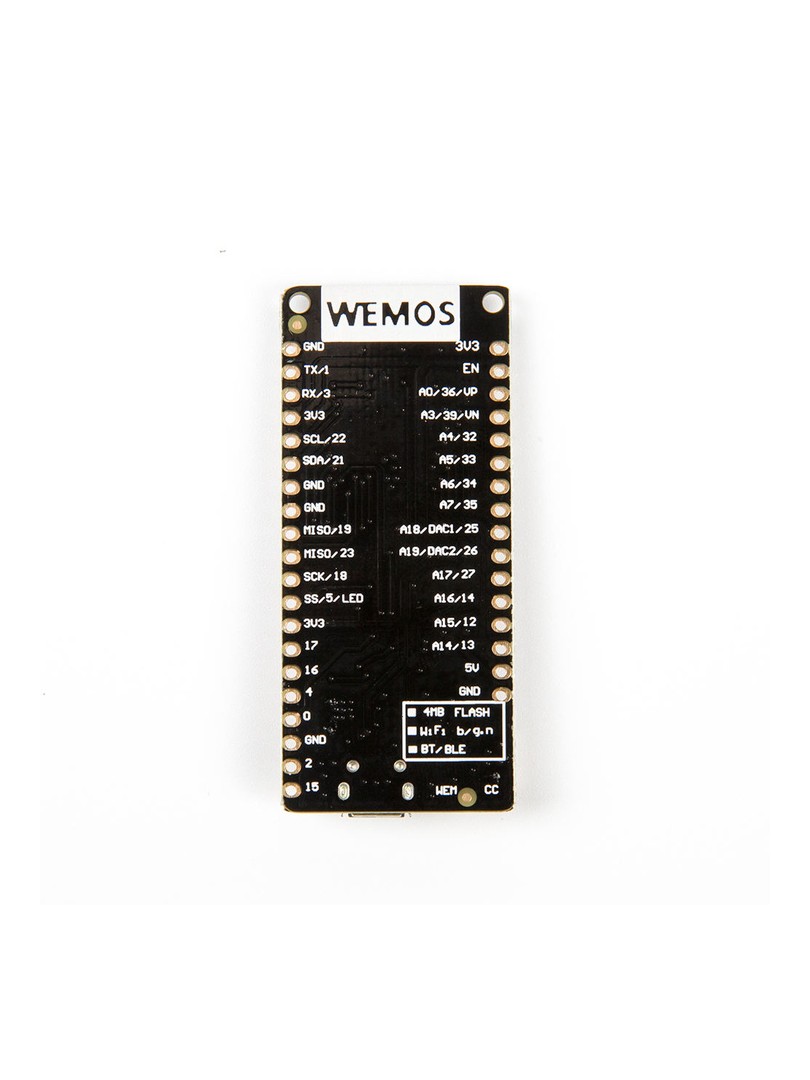

Wyprowadzenia

• 3V3 / GND: szyny zasilania
• GPIO: linie wejścia/wyjścia ogólnego przeznaczenia
• UART: wyprowadzenia komunikacji szeregowej
• I2C / SPI: interfejsy magistral peryferyjnych
• PWM / ADC: linie modulacji szerokości impulsu i wejść analogowych (dostępność zależna od mapowania płytki)

Uwagi

• Do programowania płytki należy używać stałe źródła zasilania oraz odpowiedniego przewodu USB z obsługą transmisji danych.
• Do interfejsu akumulatora można podłączać wyłącznie kompatybilne ogniwa litowo-jonowe lub litowo-polimerowe o napięciu nominalnym 3,7 V.
• Linie GPIO mikrokontrolera ESP32 pracują na poziomie logicznym 3,3 V i nie są tolerancyjne na napięcie 5 V.
• Zestaw nie zawiera baterii ani akumulatorów.

Typowe zastosowania

• Prototypy urządzeń IoT i czujników bezprzewodowych
• Kontrolery inteligentnego domu
• Projekty przenośne ESP32 z zasilaniem bateryjnym
• Edukacja i szybkie opracowywanie systemów wbudowanych

Zawartość zestawu

• 1 × Płytka rozwojowa ProRock LOLIN32 V1.0.0 ESP32 WiFi Bluetooth

ProRock LOLIN32 to funkcjonalna płytka rozwojowa ESP32 dla szybkiego prototypowania bezprzewodowego, oferująca programowanie przez USB, obsługę zasilania bateryjnego oraz układ wyprowadzeń kompatybilny z płytkami stykowymi.
