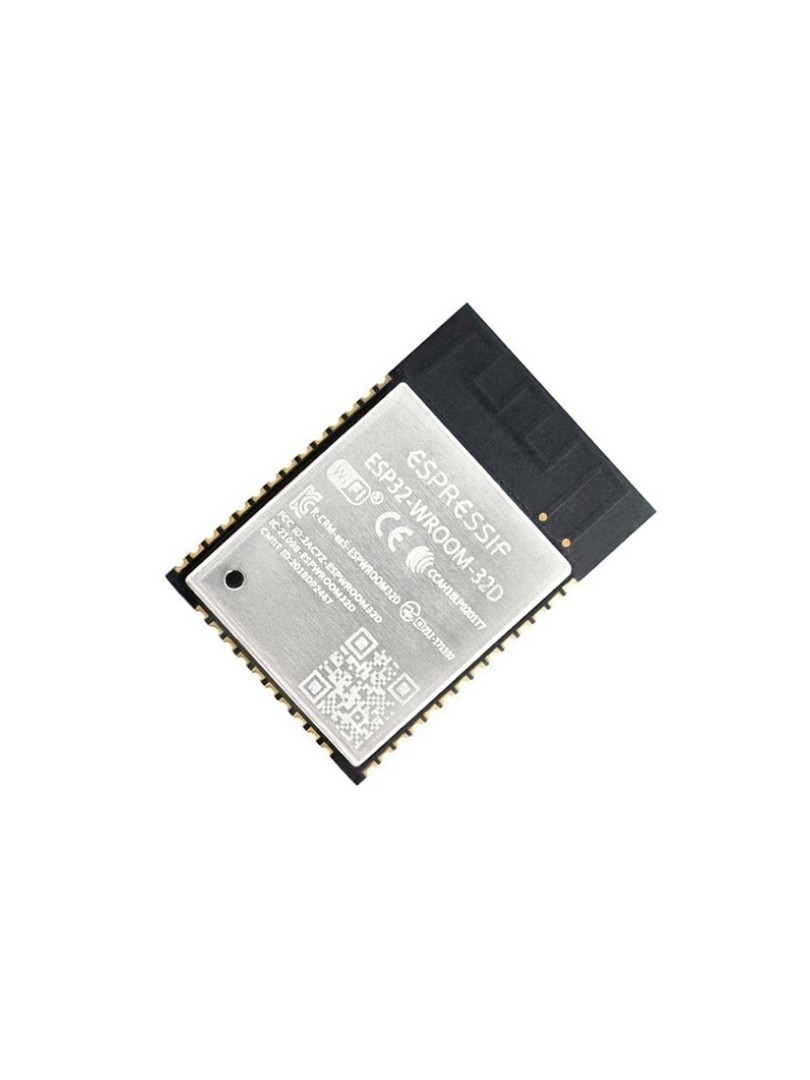

Moduł WiFi Bluetooth ProRock ESP32-WROOM-32D 8MB Flash Dual-Core Xtensa LX6
ESP32-WROOM-32D | Dual-core Xtensa 32-bit LX6 | 8 MB Flash | 520 KB SRAM | WiFi 802.11 b/g/n | Bluetooth 4.2 BR/EDR + BLE | 2,2–3,6 V
Moduł ProRock ESP32-WROOM-32D to rozbudowany układ mikrokontrolera z zintegrowaną łącznością bezprzewodową WiFi i Bluetooth, zbudowany w oparciu o platformę ESP32. Łączy dwurdzeniowy procesor, rozszerzoną pamięć Flash oraz zestaw zawierający interfejsów peryferyjnych w kompaktowej obudowie SMD. Przeznaczony dla systemów IoT, automatyki domowej, sieci czujników oraz aplikacji multimedialnych.
Moduł obsługuje rozbudowane protokoły sieciowe i oferuje elastyczne tryby pracy WiFi, w tym punkt dostępowy, stację oraz połączenie peer-to-peer. Wbudowane czujniki temperatury i efektu Halla oraz interfejsy analogowe i cyfrowe umożliwiają realizację szerokiego spektrum projektów wbudowanych.
Główne cechy
- Dwurdzeniowy procesor: dwa niezależne rdzenie Xtensa LX6 umożliwiają równoległe wykonywanie zadań użytkownika i obsługi sieci
- Rozszerzona pamięć Flash: ośmiomegabajtowa pamięć pozwala na przechowywanie rozbudowanego oprogramowania oraz danych użytkownika
- Zintegrowana łączność bezprzewodowa: moduł zapewnia jednoczesną obsługę WiFi oraz Bluetooth w trybach klasycznym i niskoenergetycznym
- Rozbudowany stos sieciowy: obsługa protokołów IPv4, IPv6, SSL oraz TCP, UDP, HTTP, FTP i MQTT
- Obejmujący interfejsy peryferyjne: dostępne są interfejsy SDIO, SPI, UART, I2C, I2S, PWM, ADC, DAC oraz wejścia dotykowe
- Wbudowane czujniki: czujnik temperatury i czujnik efektu Halla na płytce modułu
- Elastyczne tryby WiFi: konfiguracja jako stacja, punkt dostępowy, tryb łączony oraz połączenie peer-to-peer
- Antena PCB: zintegrowana antena planarna zapewnia zasięg bez konieczności podłączania zewnętrznej anteny
Zasada działania
Moduł oparty jest na systemie na układzie ESP32 z dwurdzeniowym procesorem, który wykonuje oprogramowanie użytkownika oraz obsługuje usługi sieciowe. Zintegrowany podsystem radiowy zarządza komunikacją WiFi i Bluetooth, umożliwiając transmisję danych w standardzie 802.11 b/g/n oraz Bluetooth 4.2 w trybach klasycznym i niskoenergetycznym. Użytkownik programuje moduł poprzez interfejs UART, korzystając z SDK lub środowisk takich jak Arduino IDE czy ESP-IDF.
Specyfikacja techniczna
- Typ produktu: moduł mikrokontrolera WiFi + Bluetooth
- Model: ESP32-WROOM-32D
- Procesor: Dual-core Xtensa 32-bit LX6
- Pamięć Flash: 8 MB (64 Mbit)
- Pamięć ROM: 448 KB
- Pamięć SRAM: 520 KB
- Pamięć RTC SLOW SRAM: 8 KB
- Pamięć RTC FAST SRAM: 8 KB
- Pamięć eFuse: 1 Kbit (256 bitów MAC)
- Standard bezprzewodowy: 802.11 b/g/n/d/e/i/k/r
- Maksymalna przepływność WiFi: do 150 Mbps
- Wersja Bluetooth: v4.2 BR/EDR + BLE
- Tryby WiFi: Station / SoftAP / SoftAP+Station / P2P
- Napięcie zasilania: 2,2–3,6 V
- Temperatura pracy: −40 °C do +85 °C
Wyprowadzenia (Pinout)
- 3V3: wejście zasilania
- GND: masa
- TX / RX: interfejs UART
- GPIO: programowalne linie wejścia/wyjścia
- ADC / DAC: przetworniki analogowo-cyfrowe i cyfrowo-analogowe
- I2C / SPI / I2S / PWM: interfejsy komunikacyjne i modulacji szerokości impulsu
Uwagi
- Należy zapewnić stałe zasilanie 3,3 V w zakresie napięcia określonym w specyfikacji.
- Wymagana jest odpowiednia sprawny prądowa źródła zasilania podczas szczytów transmisji WiFi.
- Obszar anteny powinien być wolny od metalowych elementów w celu zachowania optymalnych parametrów radiowych.
Typowe zastosowania
- Centra sensoryczne IoT i systemy monitoringu bezprzewodowego
- Urządzenia inteligentnego domu i automatyki
- Systemy sterowania z obsługą Bluetooth
- Przemysłowe systemy akwizycji i kontroli danych
Zawartość zestawu
- 1 × Moduł ProRock ESP32-WROOM-32D 8M 64Mbit WiFi Flash Bluetooth
Moduł ProRock ESP32-WROOM-32D zapewnia działający łączność bezprzewodową, rozszerzoną pojemność pamięci oraz sprawny przetwarzanie dwurdzeniowe dla nowoczesnych aplikacji wbudowanych i IoT.
