ProRock ESP32 WiFi Bluetooth 4MB Flash U.FL Antenna

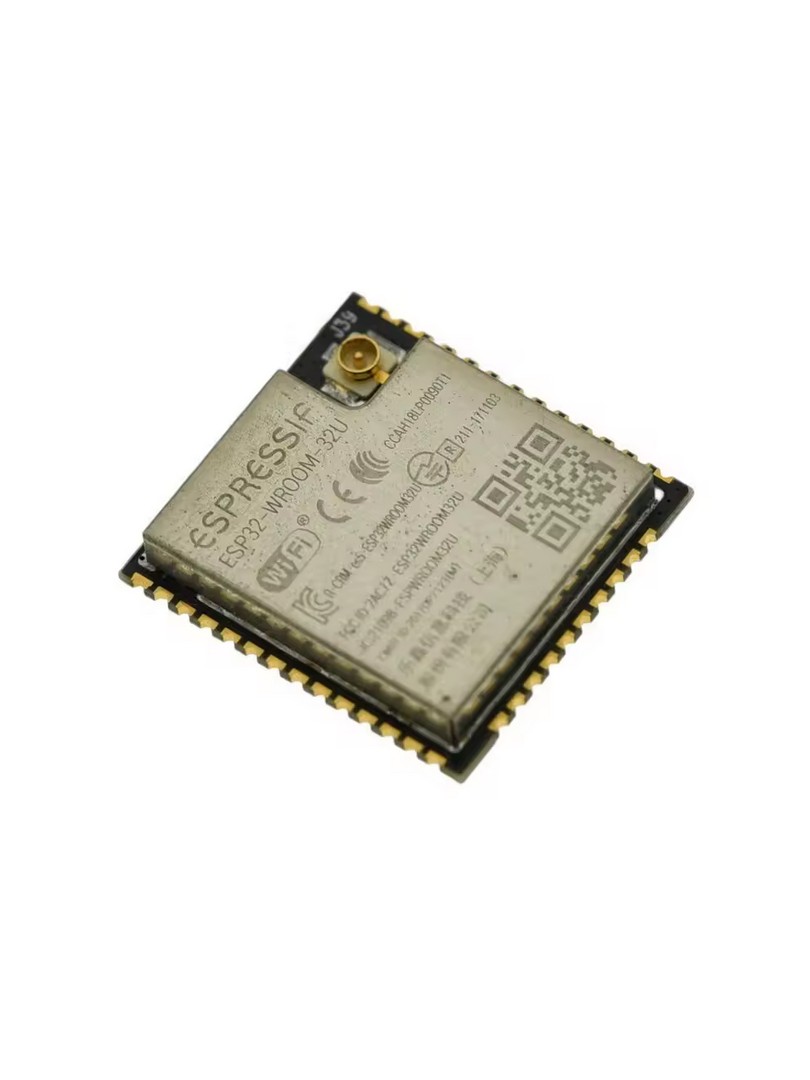

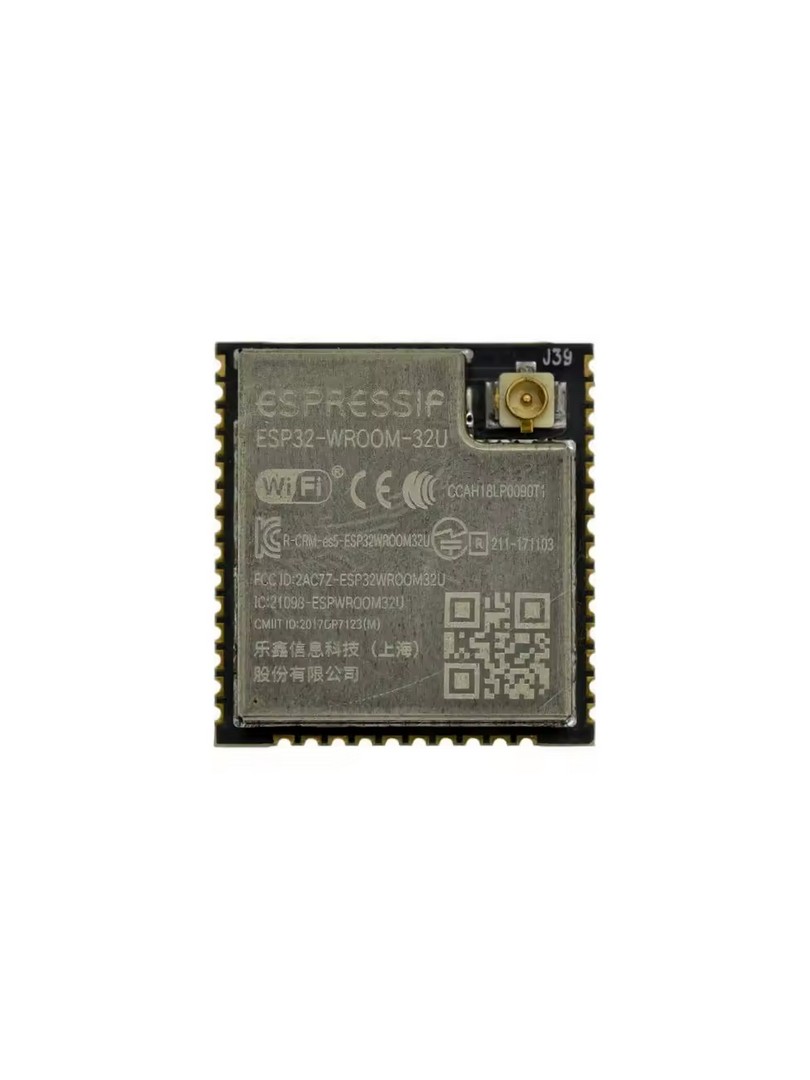

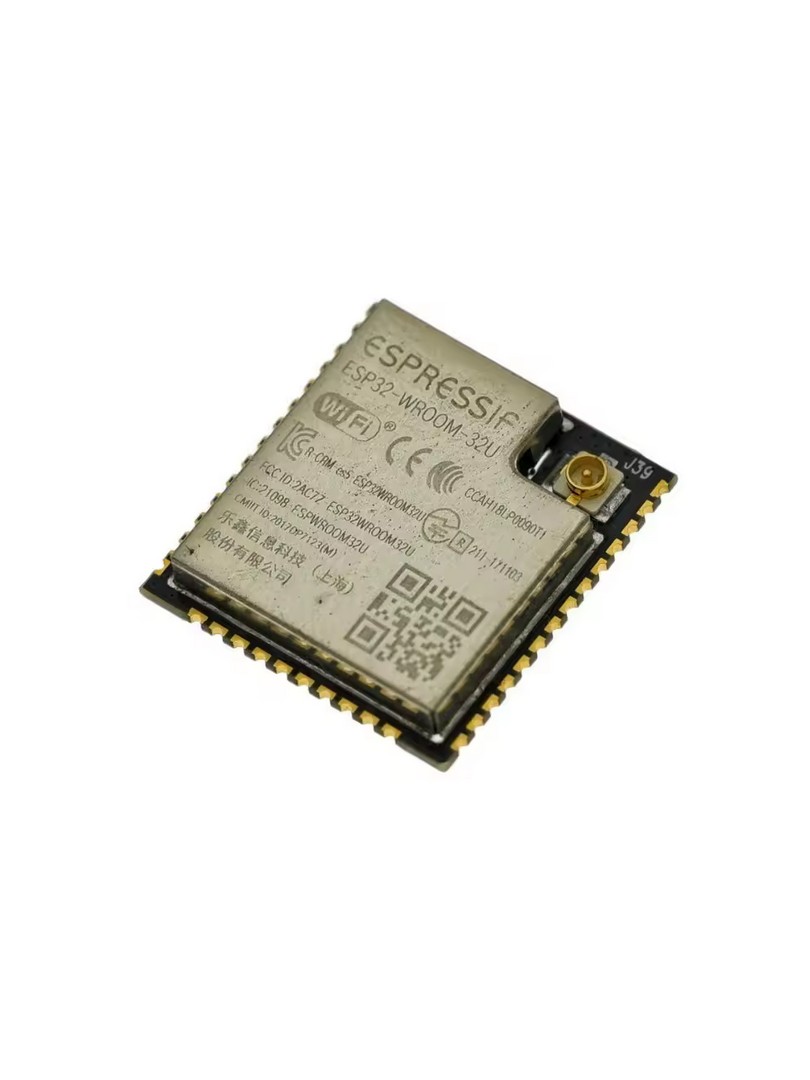

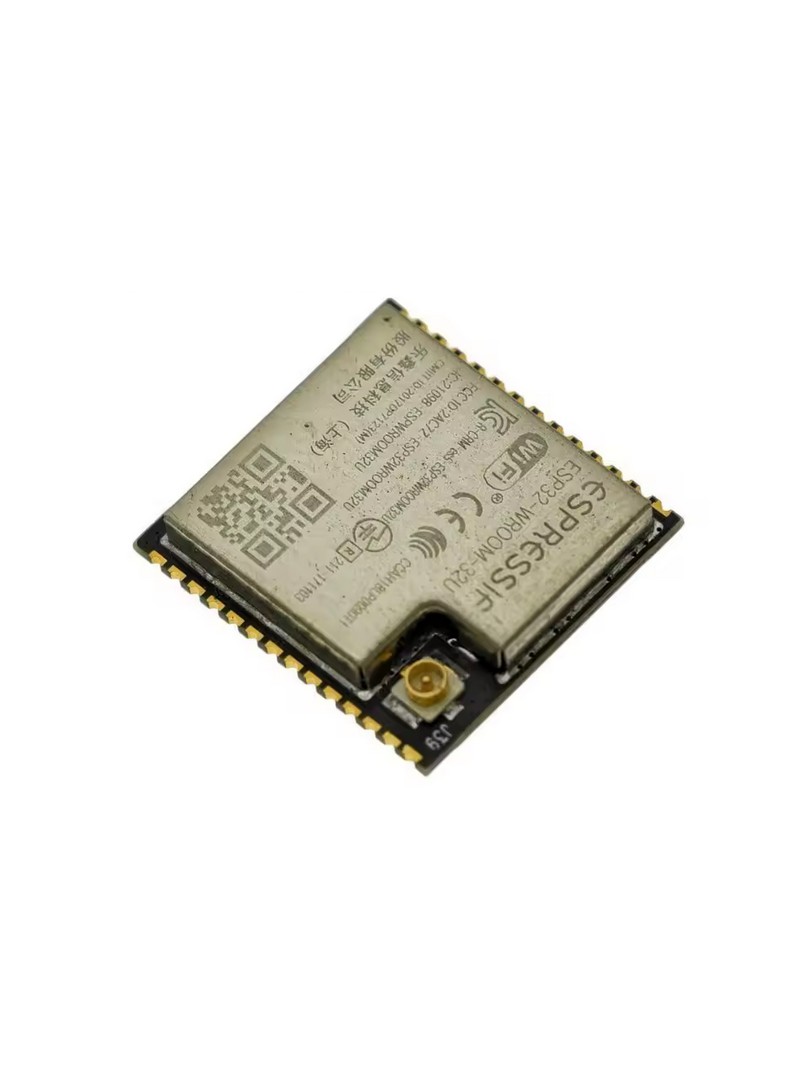

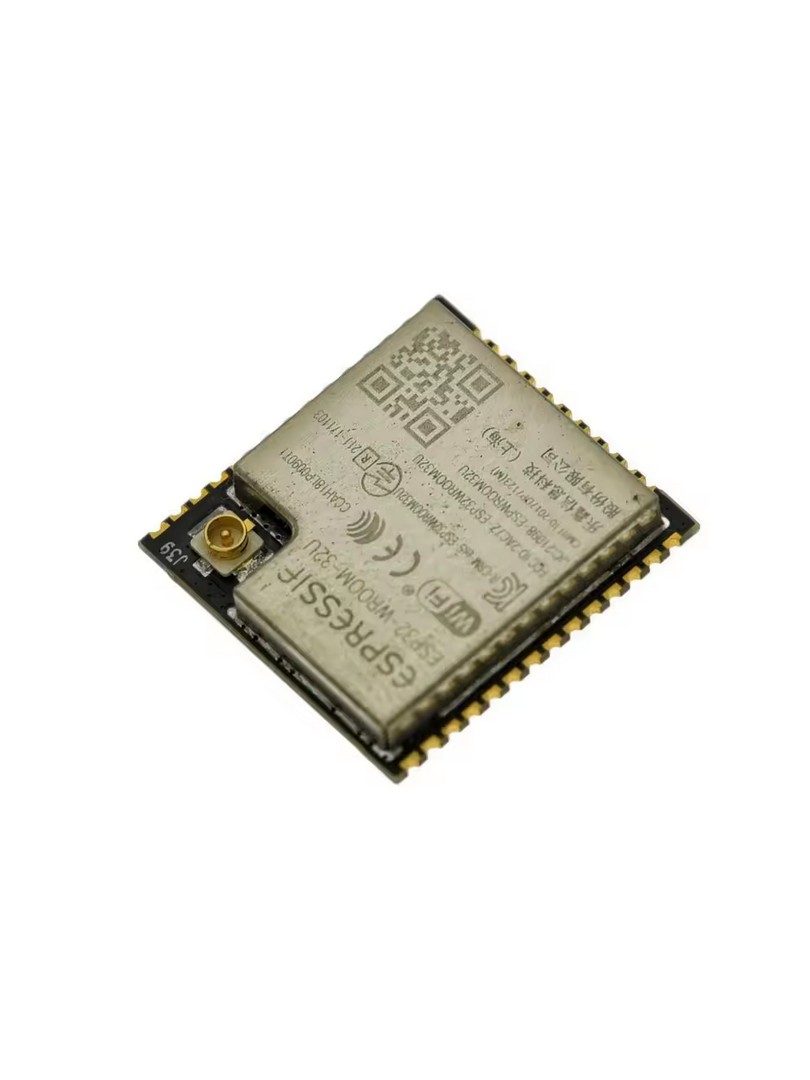

Moduł ProRock ESP32-WROOM-32U WiFi Bluetooth 4MB Flash Złącze U.FL

ESP32-D0WDQ6 | Dual-Core 240 MHz | 4 MB Flash | WiFi 802.11 b/g/n | Bluetooth 4.2 BLE | U.FL

Moduł ProRock ESP32-WROOM-32U to rozbudowany moduł mikrokontrolera wyposażony w dwurdzeniowy procesor oraz zintegrowane interfejsy WiFi i Bluetooth. Został zaprojektowany z myślą o systemach Internetu Rzeczy wymagających działający komunikacji bezprzewodowej oraz elastycznej konfiguracji anteny.

Wersja WROOM-32U wyróżnia się złączem U.FL umożliwiającym podłączenie anteny zewnętrznej, co pozwala na optymalizację zasięgu transmisji i dostosowanie układu RF do wymagań konkretnego zastosowania. Moduł znajduje zastosowanie w sieciach czujników, systemach automatyki przemysłowej oraz urządzeniach multimedialnych.

Główne cechy

• Dwurdzeniowy procesor: niezależnie sterowane rdzenie Xtensa LX6 z regulowaną częstotliwością taktowania
• Zintegrowana łączność bezprzewodowa: obsługa WiFi oraz Bluetooth w standardach BR/EDR i BLE
• Pamięć Flash: wbudowana pamięć umożliwiająca przechowywanie oprogramowania oraz danych użytkownika
• Złącze anteny zewnętrznej: interfejs U.FL pozwala na podłączenie dedykowanej anteny zgodnej z pasmem 2.4 GHz
• Koprocesor niskoenergetyczny: dedykowany do zadań monitorowania peryferiów przy zredukowanym poborze mocy
• Rozbudowana peryferyjność: czujnik dotykowy pojemnościowy, czujnik Halla, interfejsy SD, Ethernet, SPI, UART, I2S, I2C

Zasada działania

Moduł opiera się na układzie SoC ESP32-D0WDQ6, w którym dwurdzeniowy procesor zarządza wykonywaniem programu użytkownika oraz stosu sieciowego. Zintegrowany podsystem RF odpowiada za obsługę komunikacji WiFi i Bluetooth, umożliwiając jednoczesną pracę obu interfejsów. Złącze U.FL stanowi interfejs do podłączenia zewnętrznej anteny, co pozwala na dostosowanie parametrów radiowych do specyficznych wymagań instalacji.

Specyfikacja techniczna

• Typ produktu: moduł mikrokontrolera WiFi + Bluetooth
• Model: ESP32-WROOM-32U
• Układ rdzeniowy: ESP32-D0WDQ6
• Częstotliwość taktowania procesora: 80–240 MHz
• Pamięć Flash: 4 MB (32 Mbit)
• Pamięć ROM: 448 KB
• Pamięć SRAM: 536 KB
• Standard bezprzewodowy: 802.11 b/g/n
• Wersja Bluetooth: v4.2 + EDR + BLE (Class 1/2/3)
• Zakres częstotliwości: 2.4 GHz–2.5 GHz
• Maksymalna przepływność danych: 150 Mbps
• Moc wyjściowa nadajnika: 20.5 dBm
• Czułość odbiornika: −98 dBm
• Napięcie zasilania: 2.7–3.6 V
• Temperatura pracy: −40 °C do +85 °C
• Typ obudowy: moduł SMD 38-pinowy
• Typ anteny: zewnętrzna przez złącze U.FL

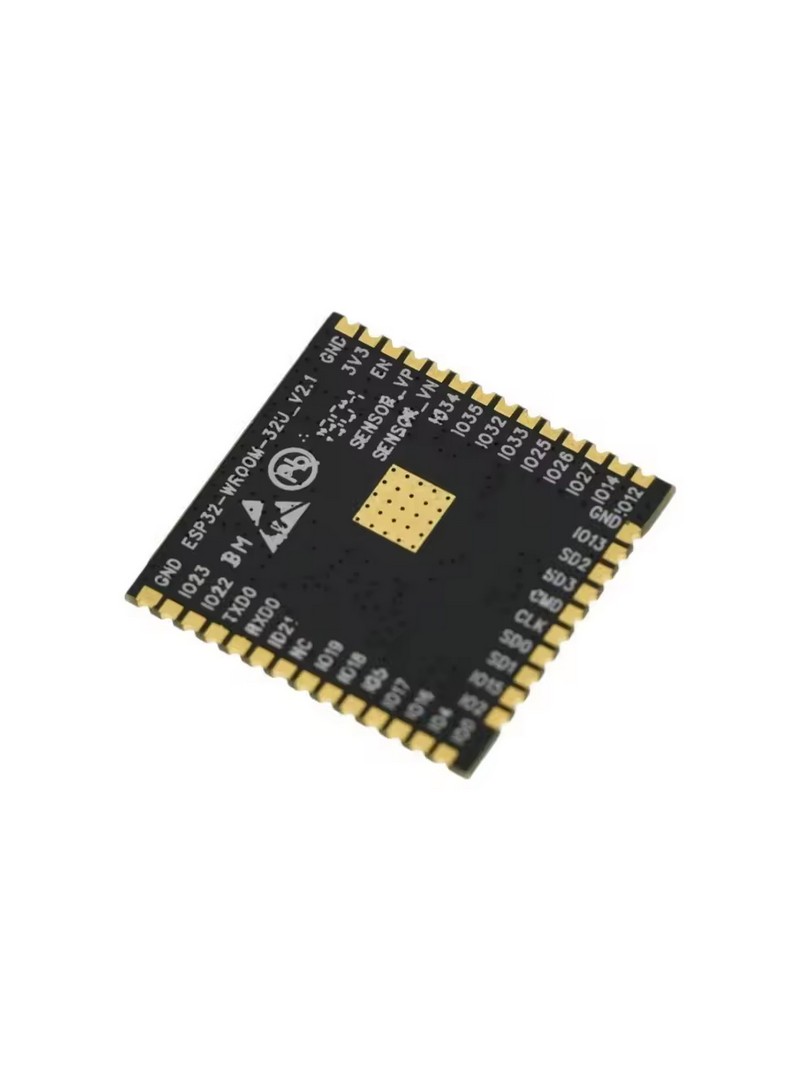

Wyprowadzenia (Pinout)

• 3V3: wejście zasilania
• GND: masa
• TX / RX: interfejs UART
• GPIO: programowalne piny wejścia/wyjścia
• SPI / I2C / I2S / SDIO / PWM: interfejsy peryferyjne

Uwagi

• Należy zastosować stałe zasilanie o napięciu w zakresie określonym w specyfikacji.
• Zasilacz musi zapewniać wystarczającą sprawny prądową podczas szczytowego poboru mocy w trakcie transmisji WiFi.
• Do złącza U.FL można podłączyć wyłącznie antenę kompatybilną z pasmem 2.4 GHz.
• Zestaw nie zawiera anteny zewnętrznej.

Typowe zastosowania

• Systemy IoT i inteligentnego domu o zwiększonym zasięgu
• Bezprzewodowe sieci czujników
• Urządzenia do strumieniowania dźwięku i multimediów
• Automatyka przemysłowa i monitorowanie

Zawartość zestawu

• 1 × Moduł ProRock ESP32-WROOM-32U 4M 32Mbit Flash WiFi Bluetooth

Moduł ProRock ESP32-WROOM-32U łączy sprawny dwurdzeniowego procesora z elastycznością konfiguracji anteny, oferując działający rozwiązanie dla techniczny projektów embedded wymagających zintegrowanej łączności bezprzewodowej.
