ProRock ESP32 WiFi Bluetooth 4MB Flash Dual-Core

Moduł ProRock ESP32-WROOM-32E WiFi Bluetooth 4MB Flash Dual-Core

ESP32-D0WDQ6 Dual-Core | 4 MB Flash | WiFi 802.11 b/g/n | Bluetooth 4.2 BR/EDR + BLE | 2.7–3.6 V | -40 °C do +85 °C | Montaż SMD

Moduł ProRock ESP32-WROOM-32E to rozbudowany układ WiFi i Bluetooth oparty na układzie ESP32-D0WDQ6. Przeznaczony dla aplikacji wymagających zarówno niskiego poboru mocy, jak i zaawansowanego przetwarzania — od sieci czujników po strumieniowanie dźwięku i dekodowanie audio. Integruje dwurdzeniowy procesor, pełny stos TCP/IP, łączność bezprzewodową oraz rozbudowany zestaw interfejsów peryferyjnych w kompaktowej obudowie SMD.

Moduł znajduje zastosowanie w systemach IoT, automatyce przemysłowej, inteligentnych domach oraz wszędzie tam, gdzie wymagana jest bezprzewodowa komunikacja i elastyczne sterowanie urządzeniami wbudowanymi.

Główne cechy

• Dwurdzeniowy procesor: niezależnie sterowane rdzenie umożliwiają równoległe wykonywanie zadań
• Zintegrowana łączność bezprzewodowa: obsługa WiFi oraz Bluetooth BR/EDR i BLE w jednym module
• Wbudowana pamięć Flash: przechowywanie oprogramowania użytkowego i danych aplikacyjnych
• Koprocesor niskiego poboru mocy: umożliwia pracę w trybach ultra-niskiego zużycia energii
• Rozbudowane interfejsy peryferyjne: obsługa kart SD, komunikacji szeregowej, magistral cyfrowych oraz sygnałów modulowanych
• Wbudowane czujniki: czujnik Halla oraz wejścia dotykowe pojemnościowe
• Antena PCB: zintegrowana antena płaska zapewniająca łączność bez potrzeby zewnętrznych elementów

Zasada działania

Moduł wykorzystuje wbudowany układ SoC z dwurdzeniowym procesorem odpowiedzialnym za wykonywanie firmware oraz obsługę stosu sieciowego. Zintegrowany podsystem radiowy zarządza komunikacją WiFi i Bluetooth. Urządzenie może łączyć się z routerami WiFi lub komunikować się z innymi urządzeniami przez Bluetooth, zapewniając elastyczną architekturę dla aplikacji wymagających bezprzewodowej wymiany danych.

Specyfikacja techniczna

• Typ produktu: moduł MCU WiFi + Bluetooth
• Model: ESP32-WROOM-32E
• Układ główny: ESP32-D0WDQ6 (Dual-Core)
• Taktowanie procesora: 80–240 MHz
• Pamięć Flash: 4 MB (32 Mbit) SPI Flash
• Standard WiFi: 802.11 b/g/n
• Maksymalna przepływność WiFi: do 150 Mbps
• Wersja Bluetooth: v4.2 BR/EDR + BLE
• Czułość odbiornika: −97 dBm
• Klasa nadajnika: Class-1 / Class-2 / Class-3
• Moc nadawcza: do 20 dBm
• Zakres częstotliwości: 2.4 GHz–2.5 GHz
• Napięcie zasilania: 2.7–3.6 V
• Średni prąd roboczy: 80 mA
• Minimalna sprawny prądowa zasilacza: 500 mA
• Prąd w trybie uśpienia: <5 µA
• Temperatura pracy: −40 °C do +85 °C
• Zintegrowany oscylator: 40 MHz
• Wymiary modułu: 18.00 ±0.10 mm × 25.50 ±0.10 mm × 3.10 ±0.10 mm
• Typ montażu: SMD

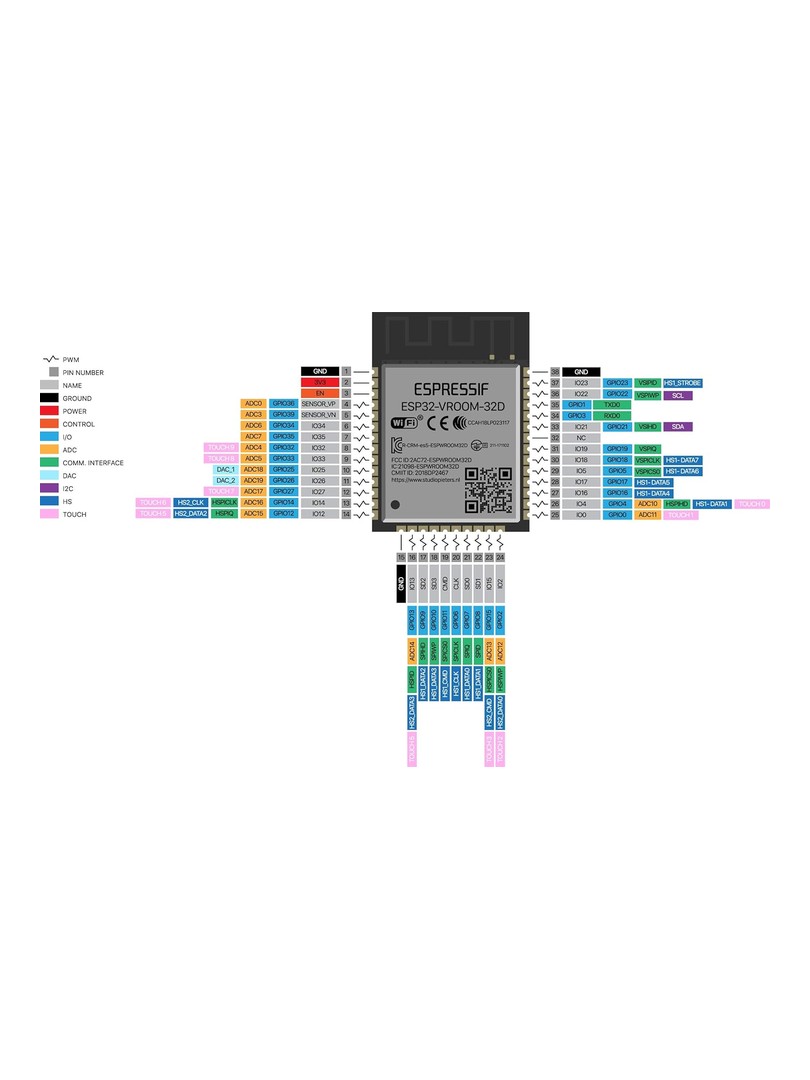

Wyprowadzenia (Pinout)

• 3V3: wejście zasilania
• GND: masa
• EN: włączenie układu
• TX / RX: interfejs UART
• GPIO: programowalne linie wejścia/wyjścia
• ADC / DAC / I2C / SPI / I2S / PWM: interfejsy peryferyjne

Uwagi

• Moduł wymaga lutowania na płytce drukowanej oraz zapewnienia stałe zasilania 3.3 V w określonym zakresie napięciowym.
• Konieczne jest zapewnienie wystarczającej sprawny prądowej zasilacza podczas szczytowego poboru mocy w trakcie transmisji WiFi.
• Obszar anteny należy utrzymać wolny od metalowych obiektów w celu zapewnienia optymalnej sprawny radiowej.

Typowe zastosowania

• Sieci czujników IoT oraz systemy inteligentnego domu
• Bezprzewodowa akwizycja danych
• Strumieniowanie audio oraz przetwarzanie głosu
• Automatyka przemysłowa i monitorowanie

Zawartość zestawu

• 1 × Moduł ProRock ESP32-WROOM-32E 4M 32Mbit Flash WiFi Bluetooth

Moduł ProRock ESP32-WROOM-32E zapewnia działający łączność bezprzewodową, elastyczną sprawny dwurdzeniowego procesora oraz szerokie wsparcie interfejsów peryferyjnych dla nowoczesnych zastosowań w systemach wbudowanych i IoT.
