ProRock ESP32 WiFi Bluetooth 16MB Flash Dual-Core Xtensa LX6

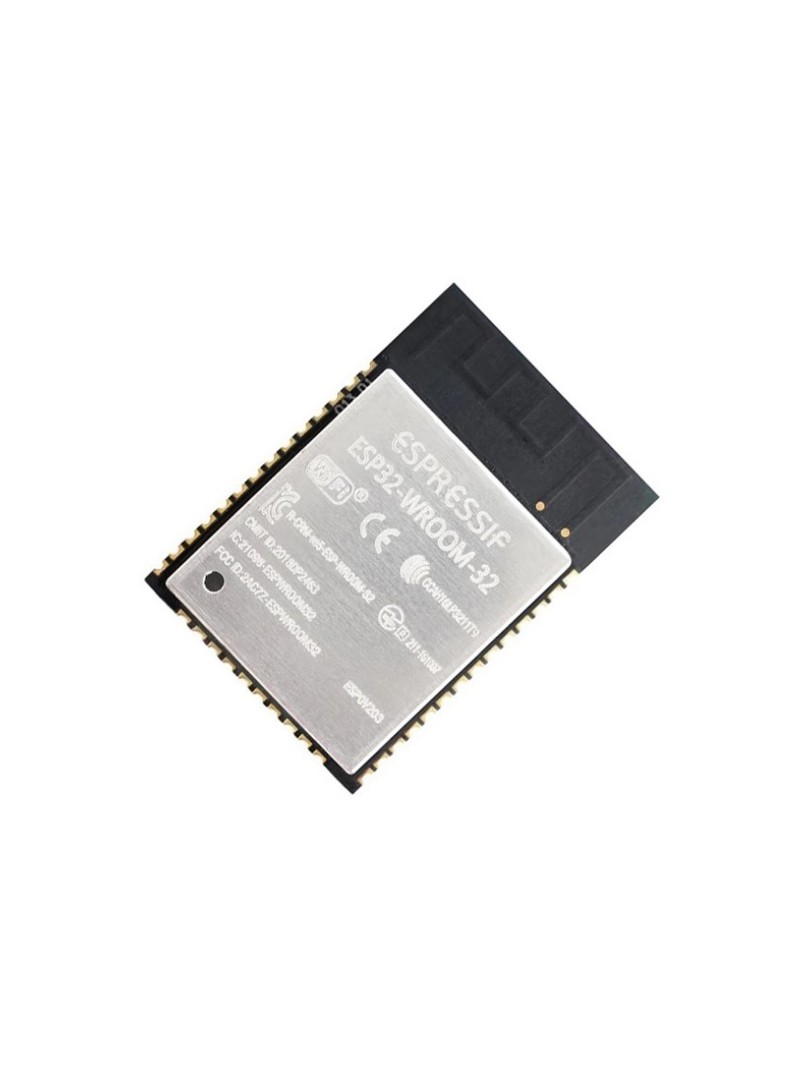

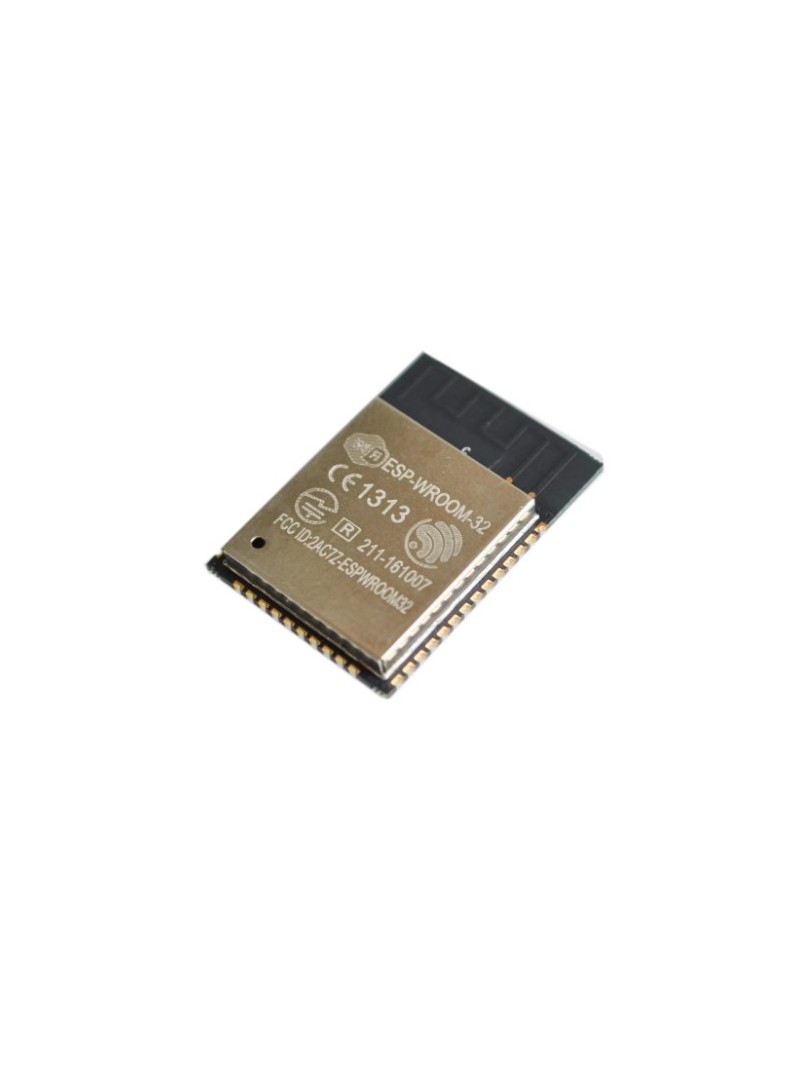

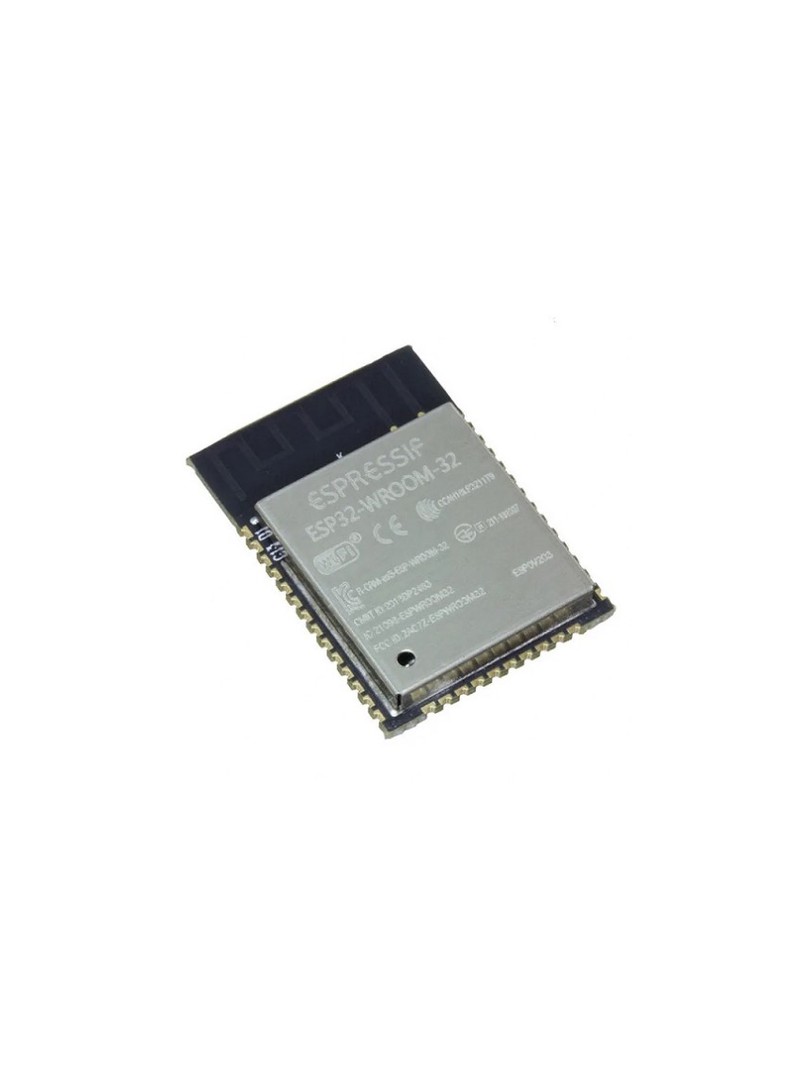

ProRock ESP32-WROOM-32 Moduł WiFi Bluetooth 16MB Flash Dual-Core Xtensa LX6

ESP32-D0WD | 16 MB Flash | WiFi 802.11 b/g/n | Bluetooth 4.2 BR/EDR + BLE | 3,0–3,6 V | Antena PCB

Moduł ProRock ESP32-WROOM-32 16M to wysokowydajne rozwiązanie MCU oparte na rdzeniu ESP32-D0WD, łączące dwurdzeniowe przetwarzanie z rozszerzoną pamięcią Flash oraz zintegrowaną łącznością bezprzewodową WiFi i Bluetooth. Przeznaczony zarówno dla niskoenergetycznych sieci czujników, jak i wymagających aplikacji multimedialnych, moduł zapewnia zestaw zawierający interfejsów peryferyjnych oraz rozbudowane technologie zarządzania energią w kompaktowej obudowie PCB.

Rozwiązanie dedykowane dla rozbudowanych projektów IoT, systemów automatyki domowej, urządzeń do transmisji multimedialnej oraz aplikacji przemysłowych wymagających jednoczesnej komunikacji WiFi i Bluetooth.

Główne cechy

• Dwurdzeniowy procesor Xtensa LX6: dwa niskoenergetyczne rdzenie umożliwiają równoległe wykonywanie zadań i obsługę stosu sieciowego
• Rozszerzona pamięć Flash: zapewnia przestrzeń na złożone aplikacje oraz przechowywanie danych użytkownika
• Zintegrowana łączność bezprzewodowa: obsługa WiFi oraz Bluetooth BR/EDR i BLE w jednym module
• Zestaw zawierający interfejsów peryferyjnych: umożliwia podłączenie kart SD, ekranów, czujników i innych urządzeń przez SPI, UART, I2C, I2S, PWM oraz IR
• Wbudowany czujnik Halla: pozwala na wykrywanie pola magnetycznego bez dodatkowych komponentów
• Rozbudowane zarządzanie energią: optymalizacja zużycia prądu dla urządzeń zasilanych bateryjnie i aplikacji IoT
• Antena PCB: zintegrowana antena eliminuje potrzebę stosowania zewnętrznych elementów RF

Zasada działania

Moduł wykorzystuje wbudowany system na chipie (SoC) ESP32-D0WD, w którym dwurdzeniowy procesor wykonuje kod użytkownika oraz obsługuje stos protokołów sieciowych. Zintegrowany układ RF zapewnia komunikację WiFi i Bluetooth przez wspólną ścieżkę radiową. Elastyczna architektura sieciowa pozwala na jednoczesne działanie w trybie routera WiFi oraz nawiązywanie połączeń Bluetooth, umożliwiając rozbudowane scenariusze komunikacji bezprzewodowej.

Specyfikacja techniczna

• Typ produktu: moduł MCU z WiFi i Bluetooth
• Układ rdzeniowy: ESP32-D0WD
• Procesor: dwa niskoenergetyczne rdzenie Xtensa 32-bit LX6
• Częstotliwość taktowania: 80–240 MHz
• Pamięć Flash: 16 MB (128 Mbit) SPI Flash
• Obsługa pamięci zewnętrznej: QSPI Flash i SRAM
• Częstotliwość kwarcu: 40 MHz
• Standard bezprzewodowy: 802.11 b/g/n
• Maksymalna prędkość transmisji WiFi: do 150 Mbps
• Wersja Bluetooth: v4.2 BR/EDR + BLE
• Pasmo częstotliwości: 2,4 GHz
• Napięcie zasilania: 3,0–3,6 V
• Typ anteny: antena PCB na płytce

Wyprowadzenia (Pinout)

• 3V3: wejście zasilania
• GND: masa
• TX / RX: interfejs UART
• GPIO: programowalne piny wejścia/wyjścia
• ADC / PWM / I2C / SPI / I2S: interfejsy peryferyjne

Uwagi

• Należy stosować stabilizowane zasilanie o napięciu w określonym zakresie.
• Zasilacz musi zapewniać wystarczający prąd szczytowy podczas transmisji WiFi.
• Obszar wokół anteny należy zachować wolny od elementów metalowych w celu zapewnienia optymalnej sprawny RF.

Typowe zastosowania

• Węzły czujnikowe IoT i bezprzewodowe rejestratory danych
• Systemy inteligentnego domu i automatyki
• Urządzenia do transmisji multimedialnej i strumieniowania
• Systemy monitoringu i sterowania przemysłowego

Zawartość zestawu

• 1 × Moduł ProRock ESP32-WROOM-32 16M 128Mbit Flash WiFi Bluetooth

Moduł ProRock ESP32-WROOM-32 16M łączy sprawny dwurdzeniowego procesora, rozszerzoną pojemność pamięci oraz zintegrowaną łączność bezprzewodową, stanowiąc zestaw komponentów dla wymagających projektów wbudowanych i aplikacji IoT.
