ProRock ESP32-S WiFi Bluetooth Dual-Core 32-bit MCU 4MB Flash IPEX Antenna

ProRock ESP32-S – moduł WiFi Bluetooth z dwurdzeniowym procesorem i złączem antenowym IPEX

ESP32-S | Xtensa LX6 32-bit Dual-Core do 240 MHz | WiFi 802.11 b/g/n | Bluetooth v4.2 BR/EDR + BLE | 4 MB Flash | złącze IPEX u.FL | 18 × 25,5 × 3,1 mm

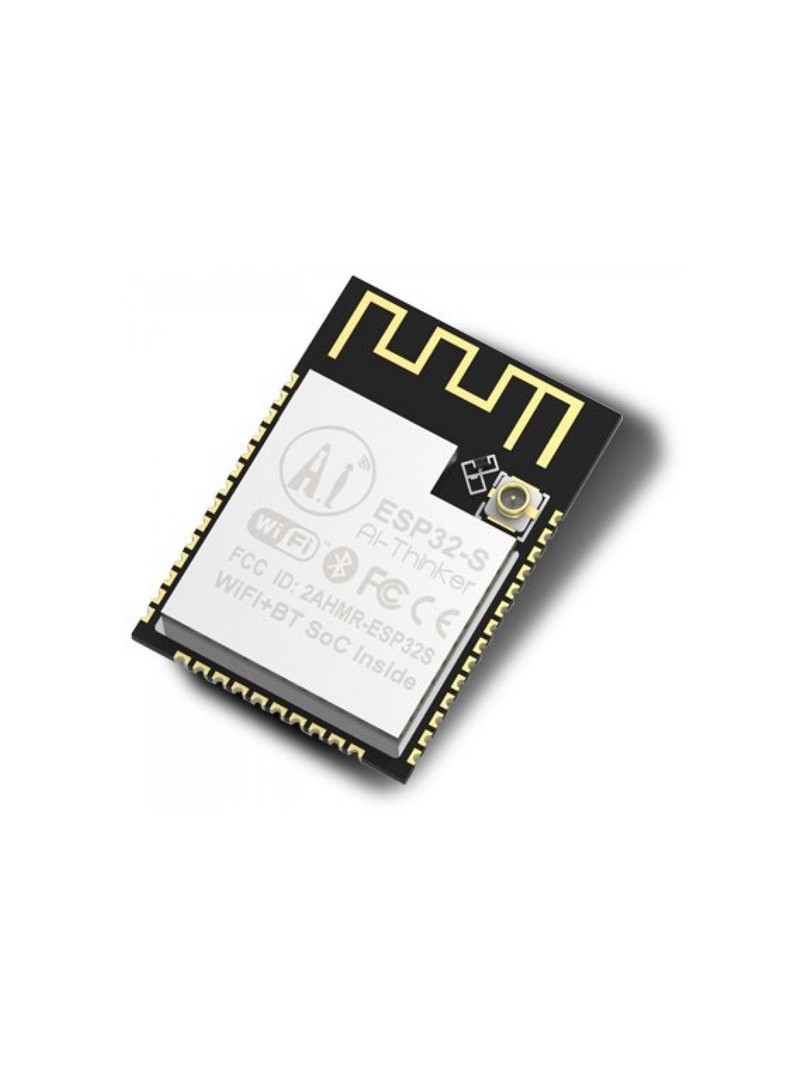

ProRock ESP32-S to kompaktowy moduł bezprzewodowy oparty na układzie ESP32, łączący funkcje WiFi oraz Bluetooth w jednym rozwiązaniu. Moduł wyposażony jest w dwurdzeniowy procesor oraz elastyczny system antenowy — użytkownik może korzystać z wbudowanej anteny PCB lub podłączyć zewnętrzną antenę przez złącze IPEX (u.FL).

Moduł przeznaczony jest dla projektantów systemów IoT, automatyki przemysłowej i inteligentnych urządzeń wymagających bezprzewodowej komunikacji oraz zaawansowanego przetwarzania danych w kompaktowej obudowie.

Główne cechy

• Dwurdzeniowy procesor: architektura Xtensa LX6 umożliwia równoległe wykonywanie zadań sterujących i sieciowych
• Zintegrowana łączność bezprzewodowa: obsługa WiFi oraz Bluetooth BR/EDR i BLE w jednym module
• Podwójny system antenowy: wbudowana antena PCB oraz złącze IPEX do podłączenia anteny zewnętrznej
• Wsparcie FOTA: możliwość zdalnej aktualizacji oprogramowania układowego przez sieć
• Obejmujący interfejsy peryferyjne: moduł udostępnia linie UART, SPI, I2C, I2S, PWM oraz przetworniki ADC i DAC

Zasada działania

Moduł zawiera zintegrowany układ ESP32 z wbudowanym podsystemem radiowym i dwurdzeniowym procesorem. Procesor wykonuje kod aplikacji oraz obsługuje stos sieciowy WiFi i Bluetooth. Podsystem RF odpowiada za transmisję i odbiór sygnału radiowego. Użytkownik może wybrać rodzaj anteny — wykorzystać wbudowaną antenę PCB lub podłączyć zewnętrzną przez złącze IPEX — w zależności od wymagań projektowych dotyczących zasięgu i propagacji sygnału.

Specyfikacja techniczna

• Typ produktu: moduł SoC WiFi + Bluetooth
• Model: ESP32-S
• Procesor: Xtensa 32-bit LX6 dual-core
• Częstotliwość zegara: do 240 MHz
• Sprawny obliczeniowa: do 600 DMIPS
• Pamięć Flash: 4 MB SPI Flash
• Pamięć ROM: 448 KB
• Pamięć SRAM: 520 KB
• Pamięć RTC SRAM: 16 KB
• Standard WiFi: 802.11 b/g/n/e/i
• Szybkość transmisji WiFi: do 150 Mbps
• Wersja Bluetooth: v4.2 BR/EDR + BLE
• Moc nadawcza Bluetooth: do +10 dBm
• Czułość odbiornika Bluetooth: −98 dBm
• Napięcie zasilania: 2,2–3,6 V
• Temperatura pracy: −40 °C do +125 °C
• Wymiary modułu: 18 × 25,5 × 3,1 mm
• Rozstaw wyprowadzeń: 1,27 mm

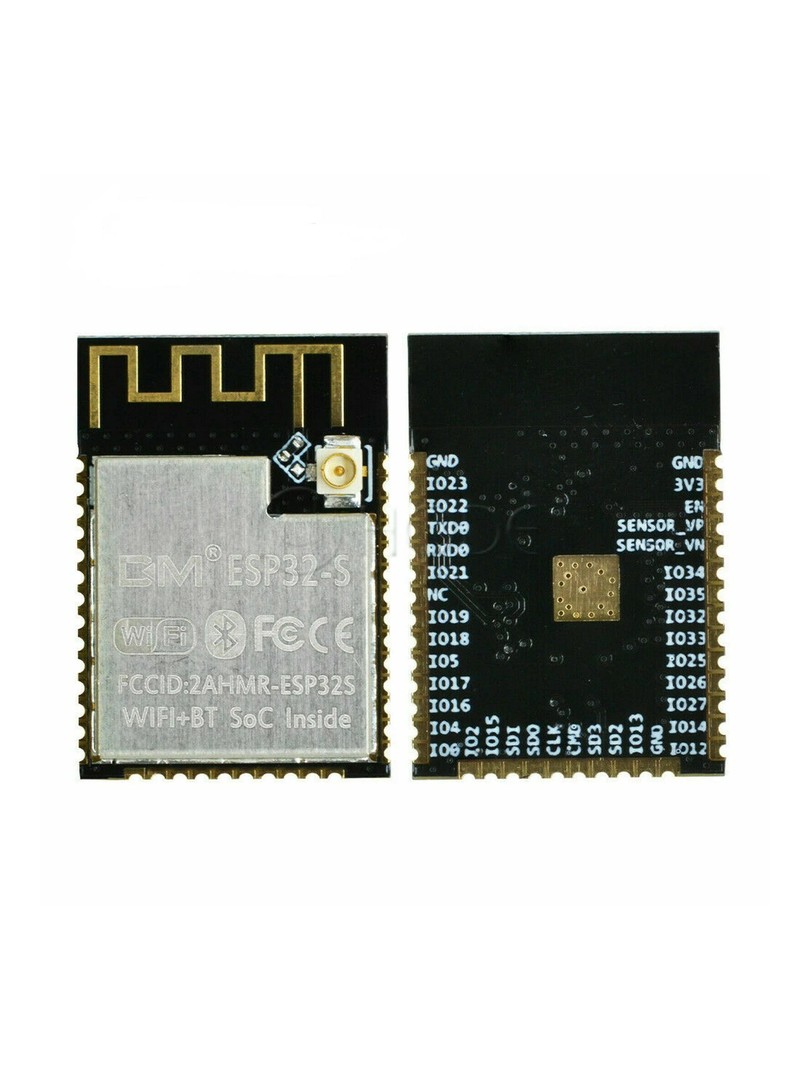

Wyprowadzenia (Pinout)

• 3V3: wejście zasilania
• GND: masa
• TX / RX: linie komunikacji UART
• GPIO: programowalne linie wejścia/wyjścia cyfrowego
• ADC / DAC: interfejsy analogowe

Uwagi

• Należy stosować stałe zasilanie w zakresie napięć określonym w specyfikacji.
• Zasilacz musi zapewnić wystarczającą zdolność prądową podczas szczytów transmisji WiFi.
• W obwodzie należy aktywować tylko jedną ścieżkę antenową — antenę PCB lub złącze IPEX — zgodnie z projektem sprzętowym.

Typowe zastosowania

• Koncentratory czujników IoT i rejestratory danych
• Systemy inteligentnego domu i automatyki budynkowej
• Urządzenia audio bezprzewodowego i transmisji strumieniowej
• Sieci kratowe (mesh) i rozwiązania z obsługą Bluetooth

Zawartość zestawu

• 1 × moduł ProRock ESP32-S WiFi Bluetooth z interfejsem antenowym

Moduł ProRock ESP32-S łączy rozbudowane możliwości przetwarzania dwurdzeniowego z elastycznym systemem antenowym i zintegrowaną łącznością bezprzewodową, stanowiąc zestaw komponentów dla projektów IoT i systemów wbudowanych wymagających WiFi oraz Bluetooth.
