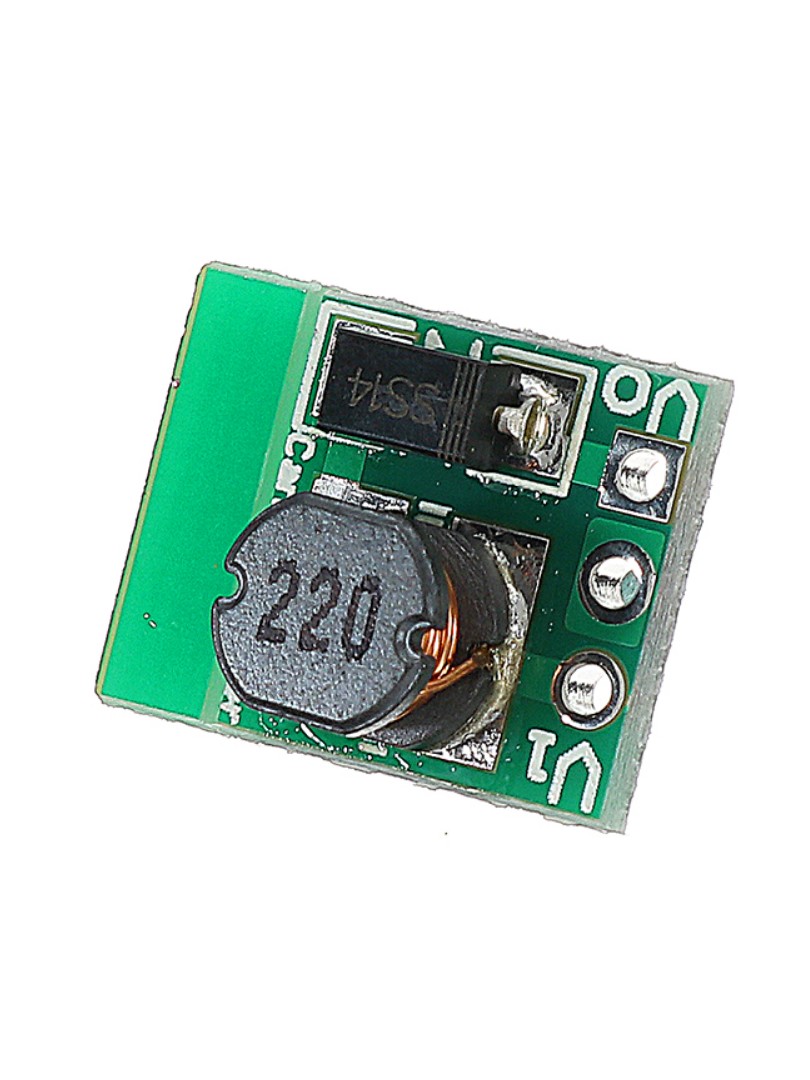

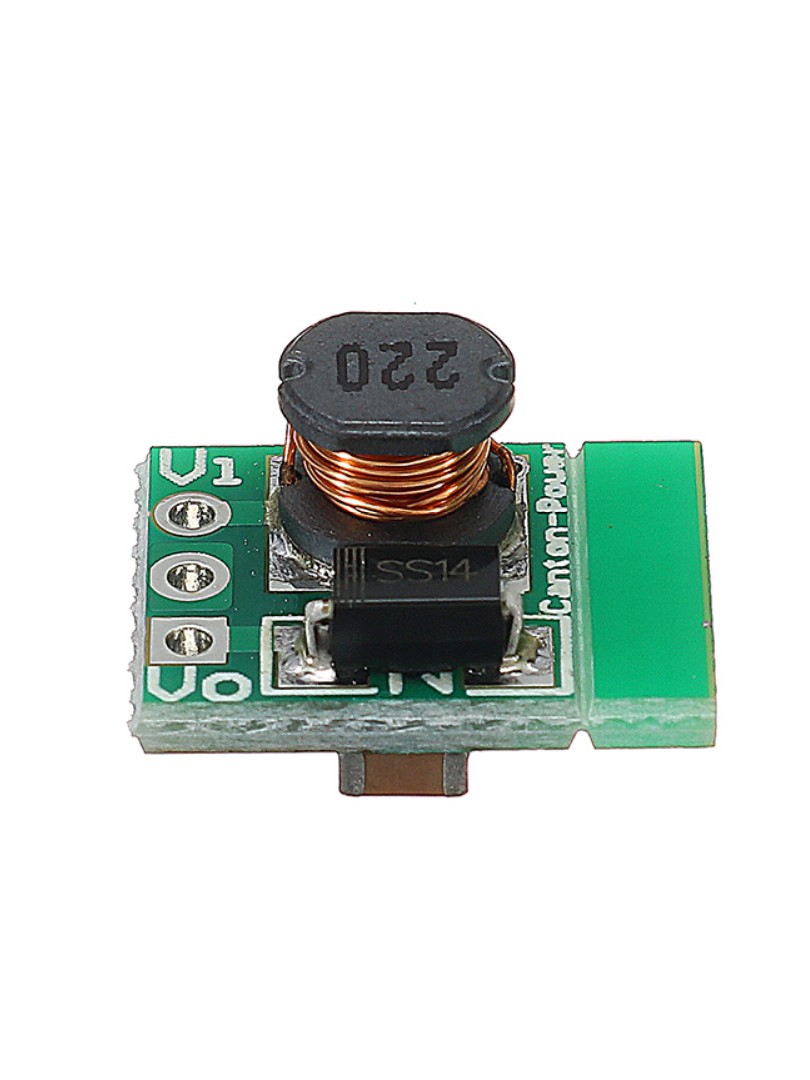

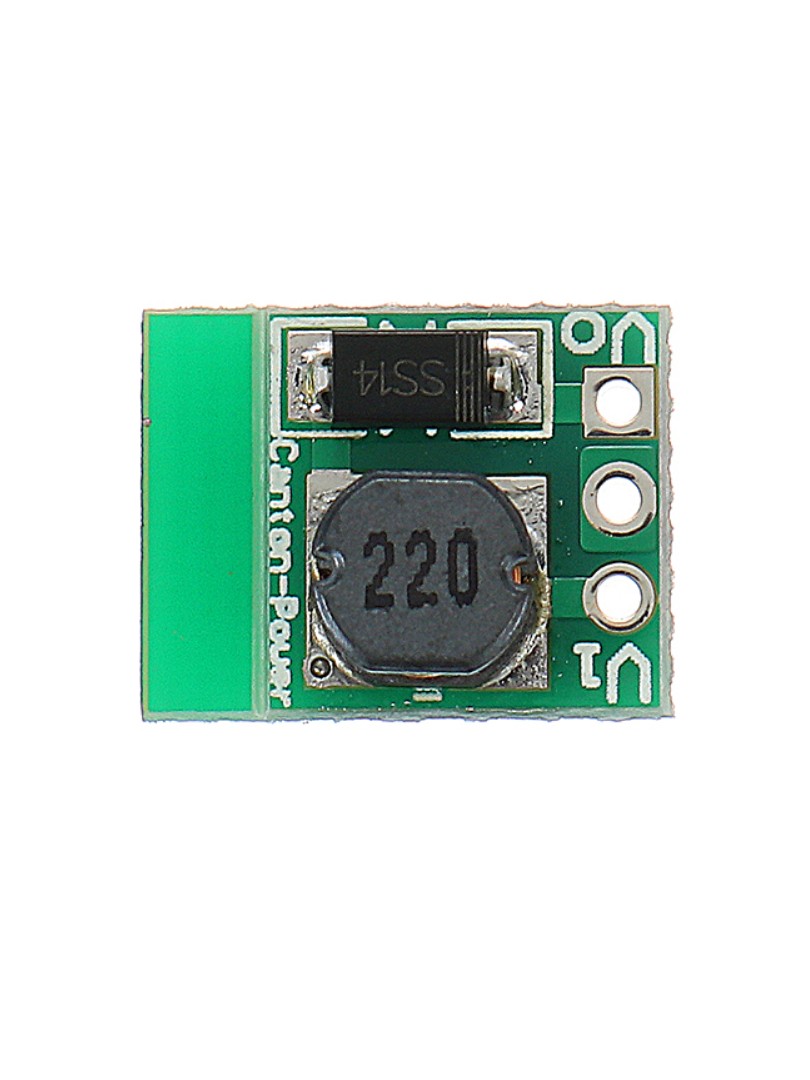

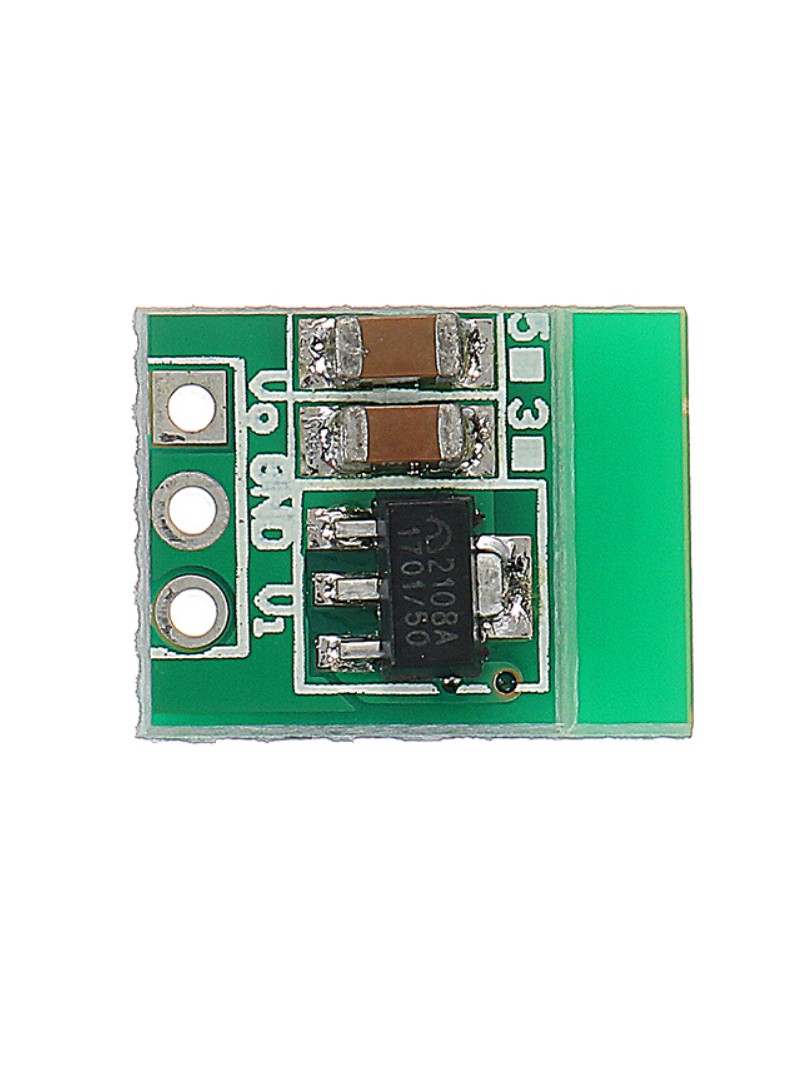

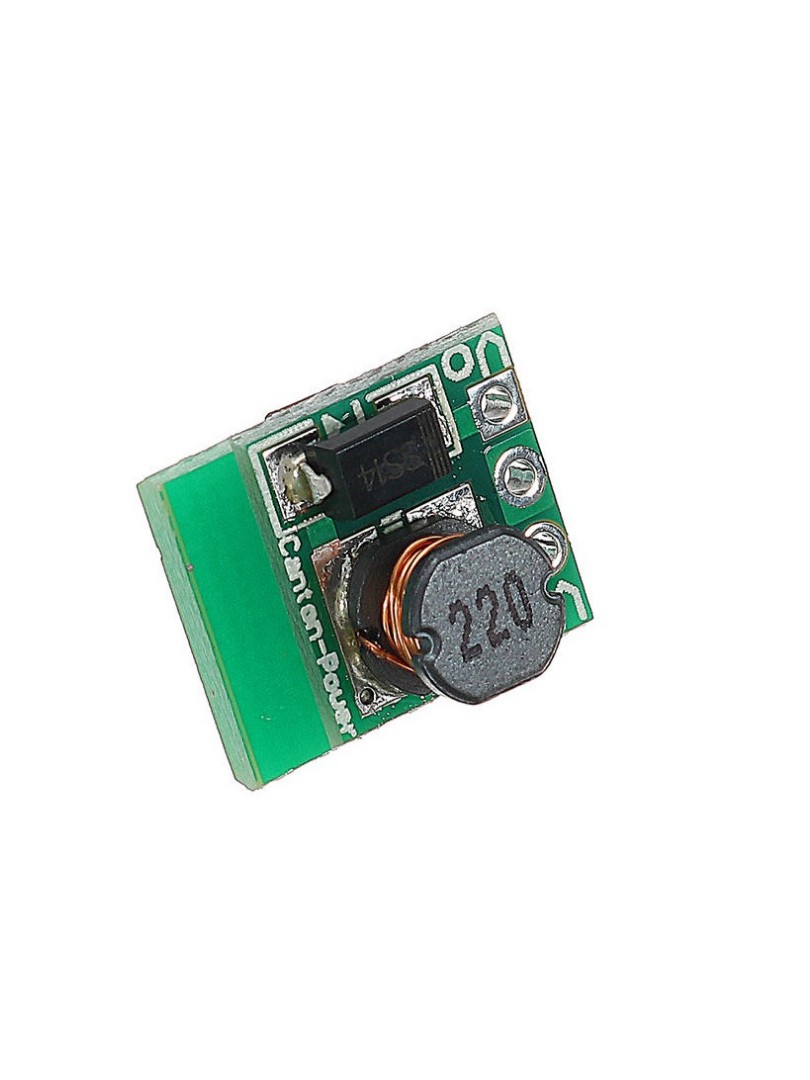

ProRock DC-DC Step-Up 1.5V-4.2V Do 5V 500mA 150kHz

ProRock — moduł podnoszący napięcie DC-DC 1.5V-4.2V do 5V 500mA 150kHz

Wejście 0.9–5V | Wyjście 5V | Maks. prąd wyjściowy 500mA | Rozruch od 0.8V | Częstotliwość pracy 150kHz | Wymiary 11 × 10.5 × 7.5mm

Moduł ProRock DC-DC Step-Up to kompaktowy przetwornica podwyższająca napięcie, przeznaczona do generowania stałe napięcia wyjściowego pięć woltów ze źródeł niskonapięciowych. Umożliwia zasilanie układów cyfrowych i urządzeń wymagających stałe napięcia z baterii jednokomórkowych lub innych źródeł o napięciu niższym niż wymagane na wyjściu.

Dzięki ultraniskiej wartości napięcia rozruchowego moduł może pracować nawet z głęboko rozładowanych ogniw. Niewielkie gabaryty i niska masa czynią go rozwiązaniem odpowiednim dla systemów wbudowanych, urządzeń przenośnych oraz projektów DIY wymagających efektywnej konwersji napięcia w ograniczonej przestrzeni montażowej.

Główne cechy

• Zestaw napięć wejściowych: umożliwia pracę z napięciami od półtora do ponad czterech woltów, zapewniając kompatybilność z różnymi źródłami zasilania
• Ultraniska wartość napięcia rozruchowego: pozwala na uruchomienie przetwornica nawet przy napięciu poniżej jednego wolta, wydłużając użyteczny czas pracy baterii
• Stałe napięcie wyjściowe: dostarcza regulowane pięć woltów odpowiednie dla logiki cyfrowej i urządzeń zasilanych standardem USB
• Kompaktowa konstrukcja: niewielkie wymiary umożliwiają integrację w projektach o ograniczonej przestrzeni montażowej
• Automatyczna adaptacja obciążenia: wartość prądu wyjściowego dostosowuje się do napięcia wejściowego i obciążenia
• Topologia impulsowa: zapewnia znacznie wyższą sprawność energetyczną w porównaniu do rozwiązań liniowych

Zasada działania

Moduł wykorzystuje topologię przetwornica podwyższającej napięcie, w której energia z źródła wejściowego jest magazynowana w cewce indukcyjnej, a następnie przekazywana do wyjścia z wyższym napięciem. Regulator impulsowy pracujący z określoną częstotliwością przełączeń kontroluje przepływ energii, zapewniając stałe napięcie wyjściowe niezależnie od zmian obciążenia i napięcia wejściowego w dopuszczalnym zakresie. Sprawny konwersji zależy od różnicy między napięciem wejściowym a wyjściowym oraz od aktualnego obciążenia.

Specyfikacja techniczna

• Typ produktu: moduł przetwornica DC-DC podwyższającej napięcie
• Zakres napięcia wejściowego: 0.9 – 5V DC (zalecane 1.5 – 4.2V)
• Napięcie wyjściowe: 5V DC (stałe)
• Napięcie rozruchowe: 0.8V
• Maksymalny prąd wyjściowy: do 480–500mA
• Częstotliwość pracy: 150kHz
• Typowa sprawność konwersji: ~85%
• Rozstaw pinów: 2.54mm
• Wymiary modułu: 11 × 10.5 × 7.5mm

Charakterystyka prądu wyjściowego

• Zakres wejściowy 1.0 – 1.5V: 40 – 100mA przy 5V na wyjściu
• Zakres wejściowy 1.5 – 2.0V: 100 – 150mA przy 5V na wyjściu
• Zakres wejściowy 2.0 – 3.0V: 150 – 380mA przy 5V na wyjściu
• Zakres wejściowy powyżej 3.0V: 380 – 480mA przy 5V na wyjściu

Uwagi

• Moduł pełni funkcję przetwornica podwyższającej — napięcie wyjściowe jest zawsze wyższe niż wejściowe.
• Nie należy przekraczać znamionowego napięcia wejściowego, ponieważ może to spowodować uszkodzenie modułu.
• Moc wejściowa musi być wyższa niż moc wyjściowa — w przeciwnym razie napięcie wyjściowe ulegnie obniżeniu.
• Przekroczenie znamionowego obciążenia wyjściowego powoduje pogorszenie dokładności regulacji napięcia.

Typowe zastosowania

• Systemy zasilane bateryjnie wymagające napięcia pięciu woltów
• Konwersja napięcia z ogniw jednokomórkowych AA, AAA lub Li-ion
• Przenośne czujniki i sterowniki
• Elektronika DIY i płytki prototypowe
• Niskoenergetyczne urządzenia wbudowane

Zawartość zestawu

• 1 × Moduł przetwornica DC-DC ProRock 1.5V–4.2V do 5V

Moduł ProRock DC-DC Step-Up stanowi działający i efektywne rozwiązanie do generowania napięcia pięciu woltów ze źródeł niskonapięciowych, łącząc ultraniskie napięcie rozruchowe, kompaktowe wymiary oraz praktyczną sprawny prądową dla nowoczesnej elektroniki przenośnej.
