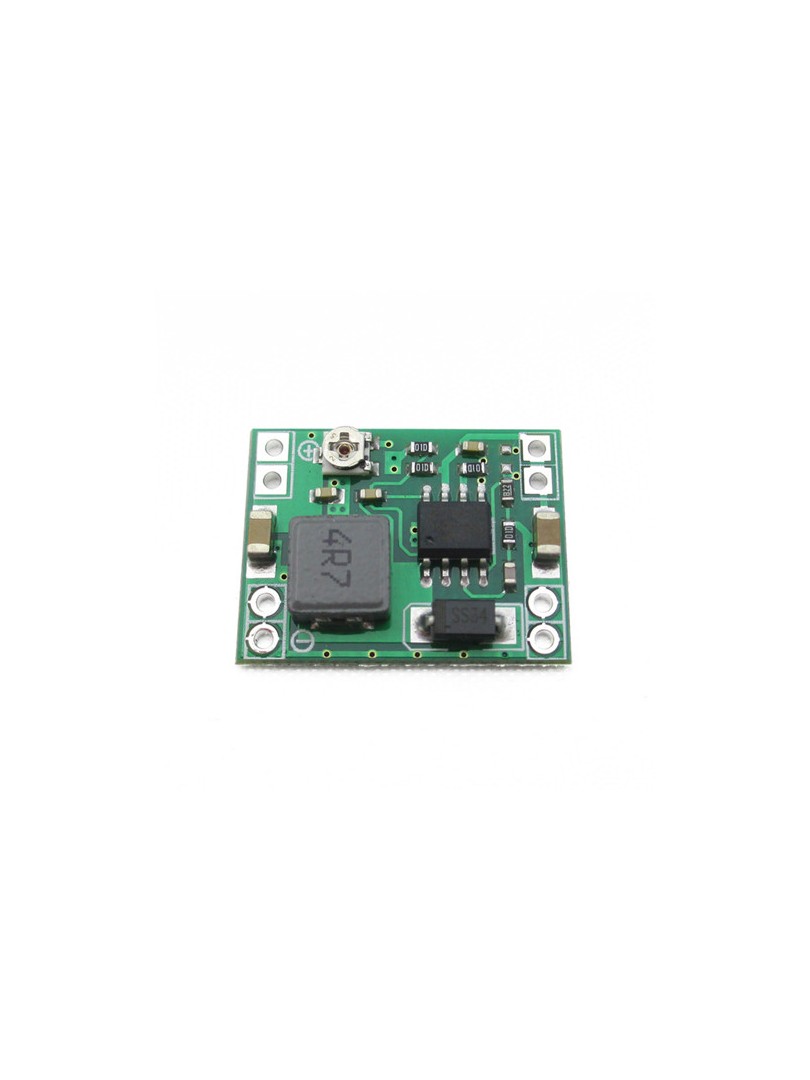

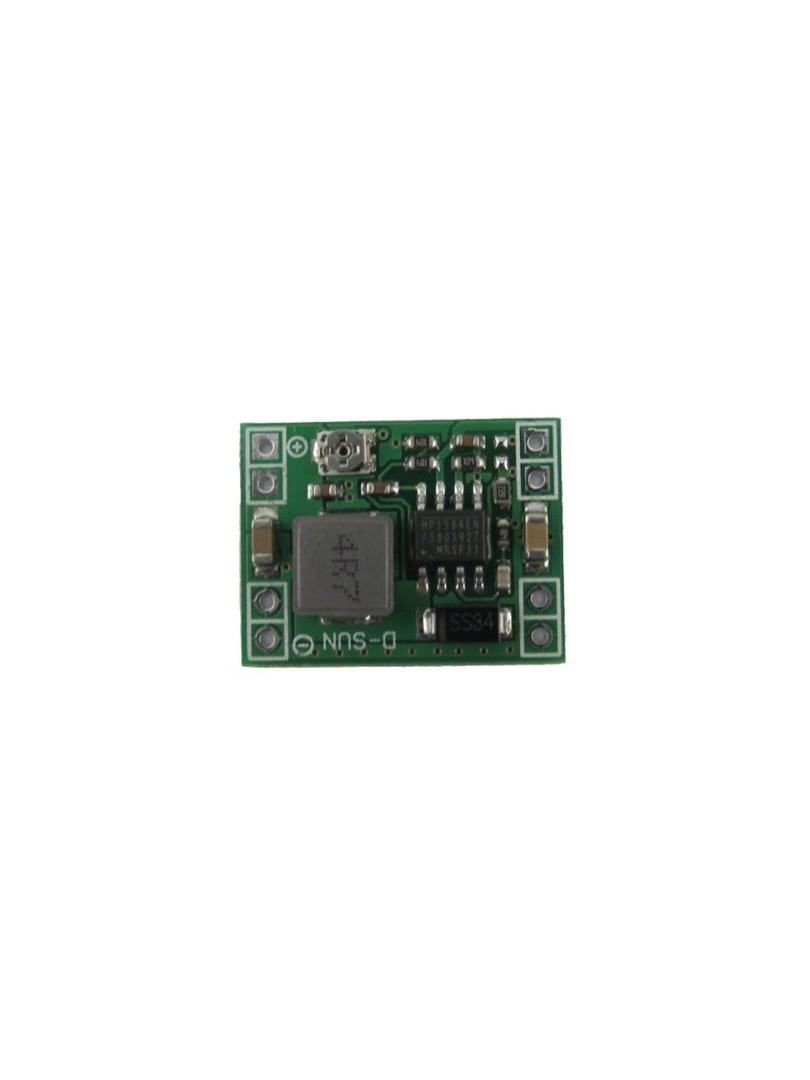

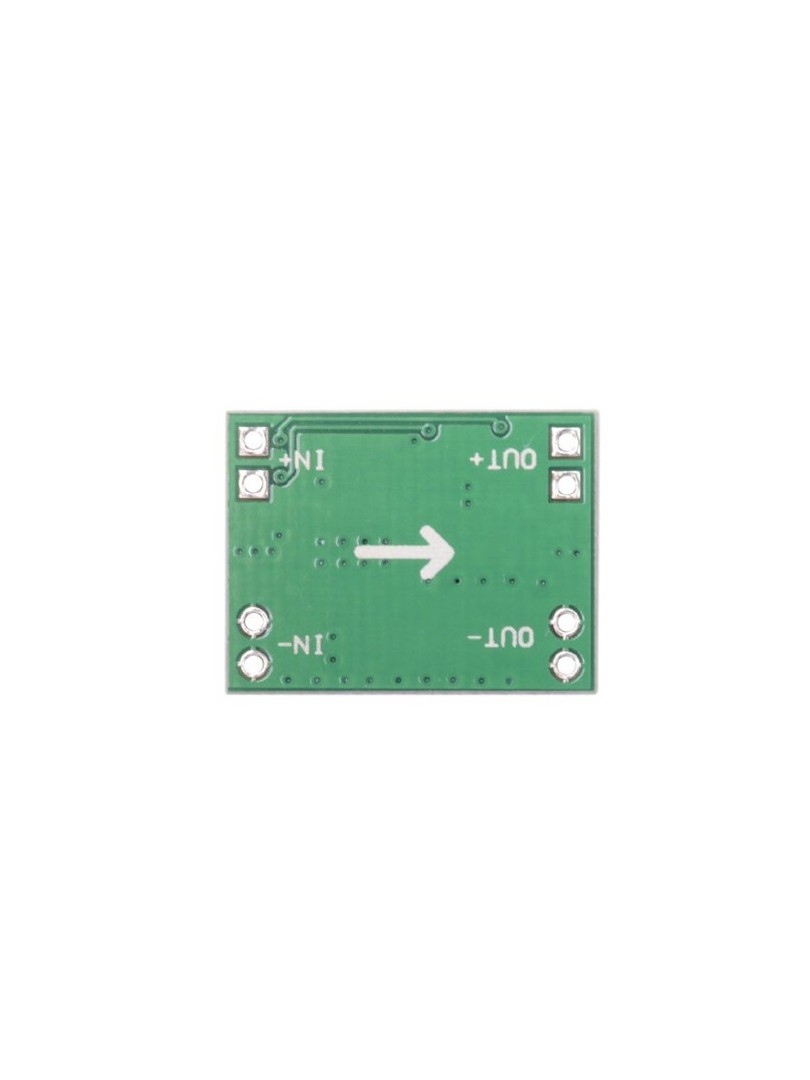

Moduł ProRock MP1584EN to kompaktowa przetwornica obniżająca napięcie typu buck, zbudowana na oryginalnym układzie scalonym MP1584EN. Przeznaczony jest dla zastosowań wymagających niewielkich rozmiarów, niskiej wagi oraz wysokiej sprawności energetycznej, przy jednoczesnym zapewnieniu prądu wyjściowego do trzech amperów.

Zestaw napięć wejściowych oraz możliwość dokładny regulacji napięcia wyjściowego za pomocą potencjometru wieloobrotowego czynią moduł uniwersalnym rozwiązaniem do zasilania różnorodnych układów elektronicznych, systemów mobilnych i projektów budowanych w ramach elektroniki DIY.

Główne cechy

Kompaktowa konstrukcja: niewielkie wymiary płytki umożliwiają instalację w ograniczonych przestrzeniach

Zestaw napięć wejściowych: moduł pracuje z napięciem zasilającym od zasilaczy sieciowych, akumulatorów i systemów pokładowych

Regulowane napięcie wyjściowe: płynna regulacja potencjometrem wieloobrotowym pozwala dostosować napięcie do wymagań zasilanego układu

Wysoka sprawność konwersji: moduł minimalizuje straty energii, co zmniejsza wydzielanie ciepła i wydłuża czas pracy urządzeń zasilanych z baterii

Wysoka częstotliwość przełączania: umożliwia użycie małych elementów pasywnych, co przekłada się na niewielkie rozmiary modułu

Lekka konstrukcja: odpowiednia dla aplikacji przenośnych, mobilnych oraz lotniczych

Zasada działania

Moduł wykorzystuje topologię obniżającą, w której układ scalony MP1584EN steruje tranzystorem przełączającym z częstotliwością do półtora megaherca. Cewka indukcyjna magazynuje energię podczas fazy przewodzenia i oddaje ją do obciążenia w fazie odcięcia, a kondensatory wyjściowe wygładzają powstałe tętnienia. Napięcie wyjściowe jest stale monitorowane przez układ sprzężenia zwrotnego, który dostosowuje współczynnik wypełnienia do utrzymania zadanej wartości niezależnie od zmian obciążenia i napięcia wejściowego.

Specyfikacja techniczna

Typ produktu: moduł przetwornica DC-DC obniżająca

Układ scalony: MP1584EN

Napięcie wejściowe: 4.5–28 V DC

Napięcie wyjściowe: 0.8–20 V DC (regulowane)

Prąd wyjściowy: do 3 A (maksymalny)

Sprawność konwersji: do 92–96%

Częstotliwość przełączania: do 1.5 MHz (typowo 1 MHz)

Tętnienia wyjściowe: poniżej 30 mV

Temperatura pracy: −20°C do +85°C (wybrane wersje −40°C do +85°C)

Wymiary modułu: 22 × 17 × 4 mm

Uwagi

Moduł działa wyłącznie jako przetwornica obniżająca — napięcie wyjściowe musi być niższe od napięcia wejściowego.

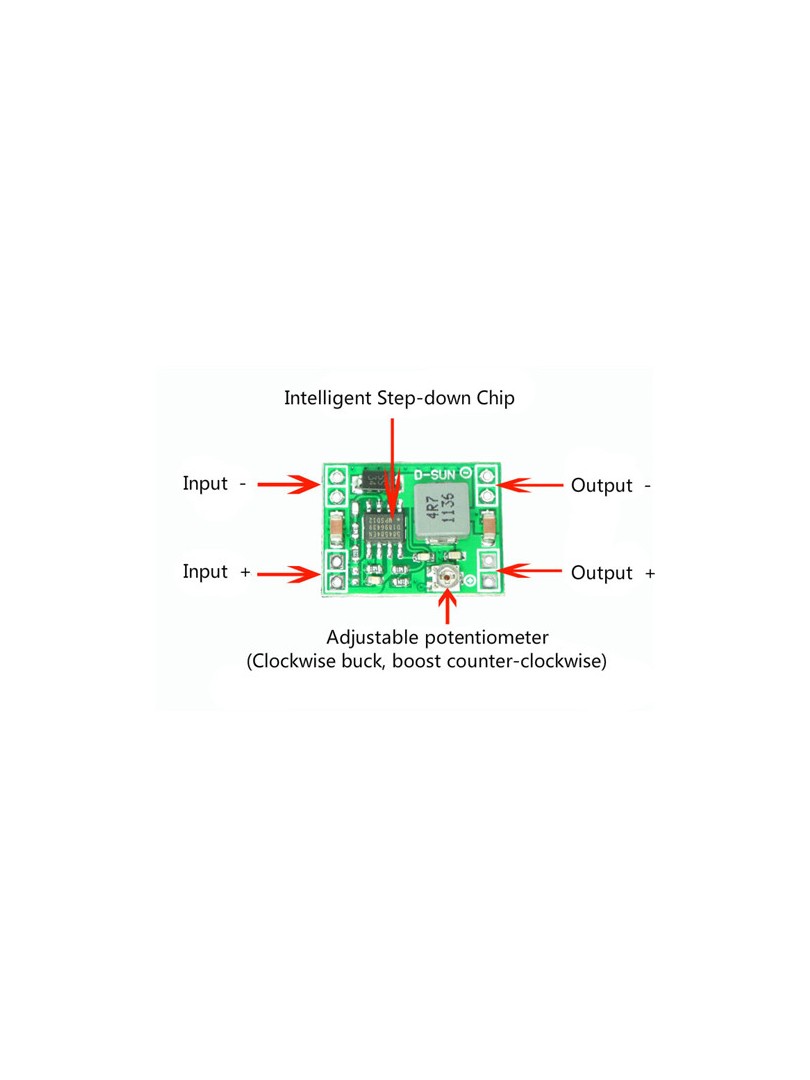

Regulację napięcia wyjściowego przeprowadza się za pomocą wieloobrotowego potencjometru umieszczonego na płytce.

Praca z wysokimi wartościami prądu wymaga zapewnienia odpowiedniego chłodzenia oraz przepływu powietrza wokół modułu.

Rzeczywista sprawny prądowa zależy od napięcia wejściowego, napięcia wyjściowego oraz warunków termicznych, w jakich pracuje moduł.

Typowe zastosowania

Konwersja napięć 24V na 12V, 9V, 5V lub 3.3V w systemach pokładowych

Budowa zasilaczy mobilnych oraz power banków

Systemy zasilania w pojazdach i aplikacjach motoryzacyjnych

Regulacja napięcia w sprzęcie komunikacyjnym

Zasilanie modeli zdalnie sterowanych, dronów i elektroniki lotniczej

Projekty elektroniki przenośnej i wbudowanej

Zawartość zestawu

1 × Moduł przetwornica DC-DC step-down ProRock MP1584EN

Moduł ProRock MP1584EN Mini stanowi przemyślane rozwiązanie dla współczesnych projektów elektronicznych wymagających kompaktowego, sprawny i działający źródła zasilania o regulowanym napięciu wyjściowym.

ProRock DC-DC Step-Down 4.5-28V In 0.8-20V Out 3A 96% Efektywność

Moduł zasilania ProRock DC-DC Step-Down MP1584EN 4.5–28V na 0.8–20V 3A

Przetwornica obniżająca MP1584EN | Wejście 4.5–28V | Wyjście 0.8–20V regulowane | Do 3A | Sprawność do 96% | Wymiary 22 × 17 × 4 mm
