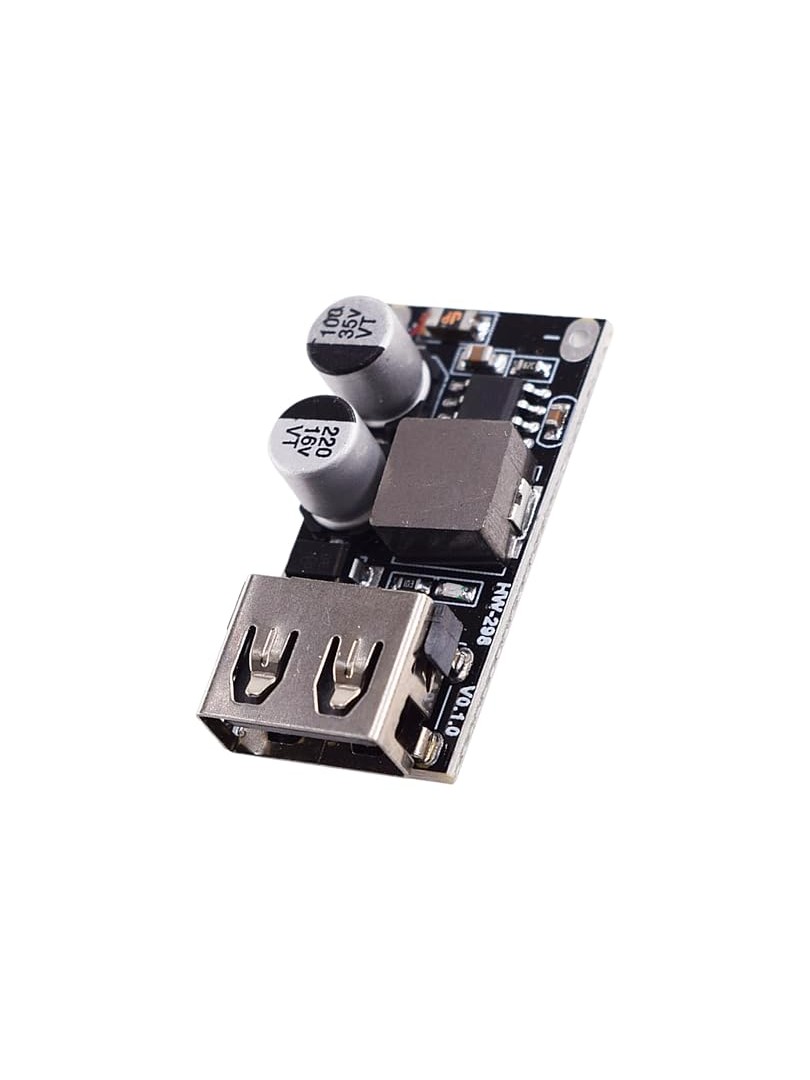

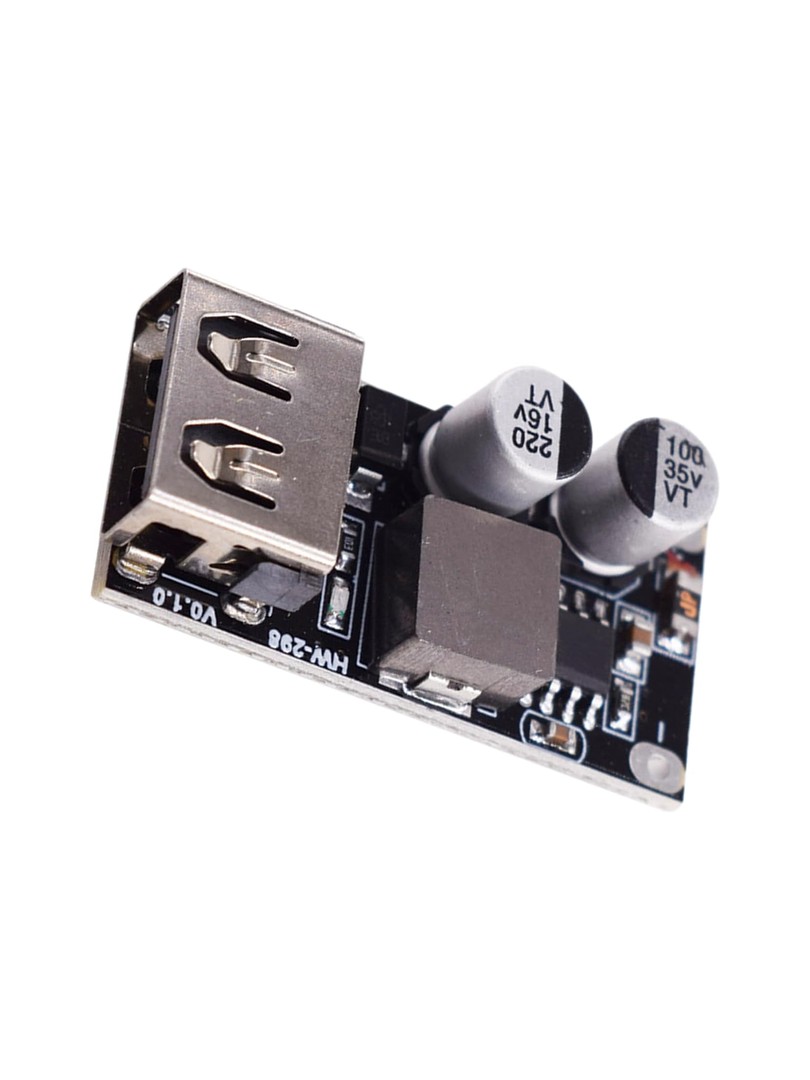

Moduł ładowania USB ProRock DC Buck QC3.0 to kompaktowy przetwornica obniżająca napięcie DC-DC przeznaczona do szybkiego ładowania urządzeń mobilnych bezpośrednio z systemów zasilania dwunasto- i dwudziestoczterowoltowych. Urządzenie zostało zoptymalizowane pod kątem zastosowań motoryzacyjnych oraz wbudowanych instalacji wymagających stałe zasilania USB o wysokiej sprawny.

Moduł integruje inteligentny mechanizm negocjacji protokołu QC3.0 oraz wspiera główne standardy ładowania w tym Apple oraz Huawei FCP i SCP. Wbudowane układy zabezpieczeń zapewniają bezpieczną pracę w zmiennych warunkach zasilania typowych dla pojazdów i środowisk przemysłowych.

Główne cechy

Uniwersalne wejście DC: kompatybilność z systemami dwunasto- i dwudziestoczterowoltowymi

Szybkie ładowanie QC3.0: dynamiczna negocjacja napięcia umożliwiająca przyspieszone ładowanie

Pojedyncze wyjście USB: dedykowane gniazdo wysokiej mocy do ładowania

Obsługa wielu protokołów: zgodność z QC3.0, Apple, Huawei FCP oraz SCP

Wysoka sprawność: zoptymalizowana topologia synchronicznej przetwornicy obniżającej

Przeznaczony zabezpieczenia: ochrona elektryczna i termiczna

Kompaktowa konstrukcja: przeznaczona do montażu w panelach ładowania i ukrytych instalacjach

Zasada działania

Moduł wykorzystuje synchroniczną topologię buck do obniżenia napięcia wejściowego z systemów dwunasto- lub dwudziestoczterowoltowych do poziomów wymaganych przez standardy szybkiego ładowania USB. Zintegrowany kontroler QC3.0 prowadzi automatyczną negocjację z podłączonym urządzeniem mobilnym, wybierając optymalną wartość napięcia i prądu wyjściowego zgodnie z obsługiwanym protokołem. Moduł dynamicznie dostosowuje parametry wyjściowe podczas cyklu ładowania, maksymalizując szybkość ładowania przy zachowaniu bezpieczeństwa termicznego i elektrycznego.

Specyfikacja techniczna

Typ produktu: moduł ładowania USB z przetworniką DC-DC buck i obsługą szybkiego ładowania

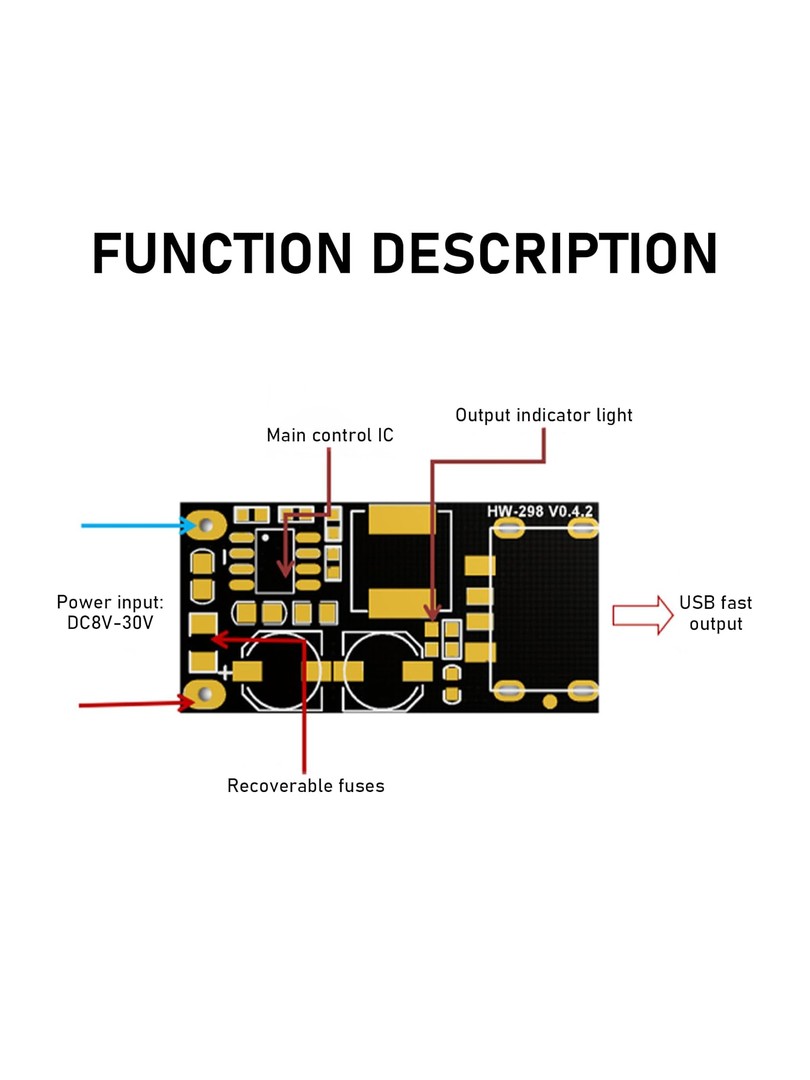

Napięcie wejściowe: DC 8–30 V

Źródło wejściowe: systemy 12 V / 24 V (wyłącznie obniżanie napięcia)

Interfejs wyjściowy: USB (QC3.0)

Napięcie wyjściowe: kontrolowane protokołem (5 V / 9 V / 12 V / do 20 V)

Maksymalna moc wyjściowa: do 65 W (zależna od protokołu i napięcia wejściowego)

Maksymalny prąd wyjściowy: do 3,25 A

Sprawność konwersji: około 92–97%

Prąd jałowy: < 3 mA

Tętnienia wyjściowe: < 200 mV

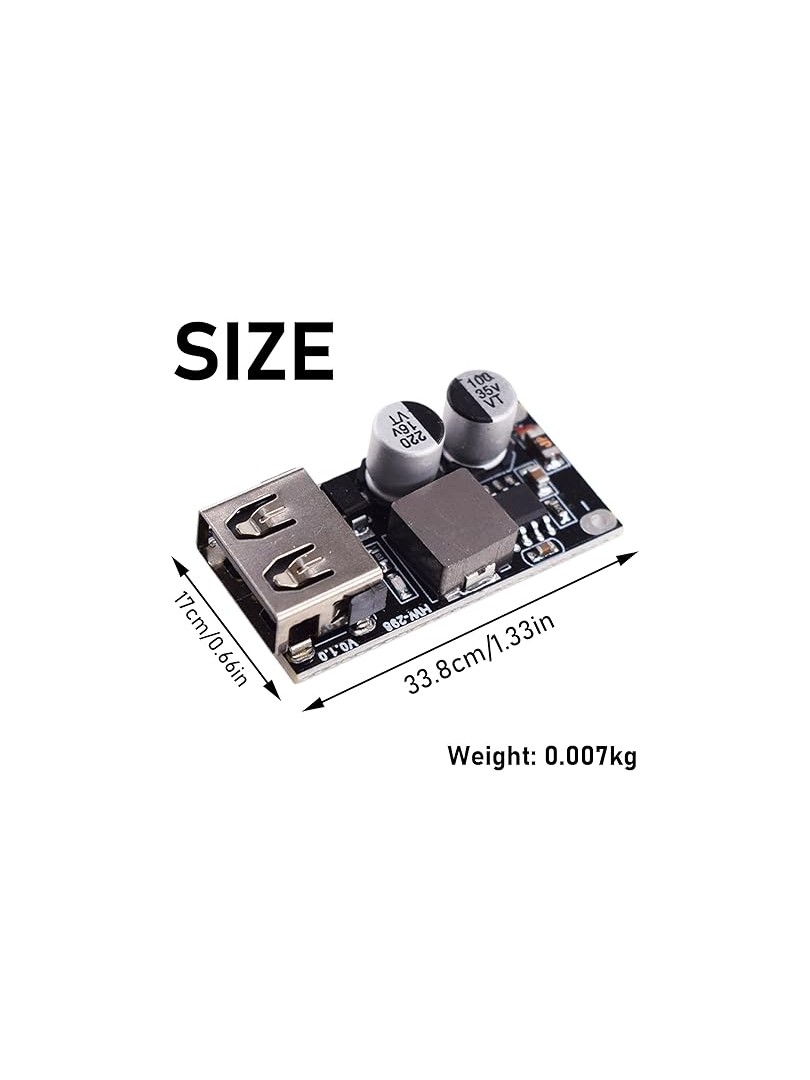

Wymiary modułu: około 33,8 × 17 mm

Funkcje zabezpieczające

Zabezpieczenie przed przepięciem wejściowym

Zabezpieczenie przed podnapięciem wejściowym

Zabezpieczenie przed przetężeniem wejściowym

Zabezpieczenie przed zwarciem wyjścia

Zabezpieczenie przed przegrzaniem

Uwagi

Moduł działa wyłącznie jako przetwornica obniżająca — napięcie wejściowe musi przekraczać negocjowane napięcie wyjściowe.

Podczas pracy z napięciem wejściowym dwadzieścia–dwadzieścia cztery wolty należy najpierw zasilić moduł przed podłączeniem obciążenia.

Rzeczywista maksymalna moc ładowania zależy od napięcia wejściowego oraz protokołu obsługiwanego przez podłączone urządzenie.

Typowe zastosowania

Panele ładowania USB w pojazdach

Ładowarki samochodowe do telefonów w osobówkach, ciężarówkach i motocyklach

Wbudowane rozwiązania szybkiego ładowania USB

Projekty DIY z zakresu elektroniki motoryzacyjnej

Przemysłowe i mobilne systemy zasilania

Zawartość zestawu

1 × Moduł ładowania USB ProRock DC Buck QC3.0

Moduł ładowania USB ProRock DC Buck QC3.0 zapewnia szybkie, inteligentne i zabezpieczone ładowanie urządzeń mobilnych z zasilaczy dwunasto- i dwudziestoczterowoltowych, stanowiąc działający rozwiązanie dla współczesnych pojazdów oraz wbudowanych systemów ładowania.
