ProRock Current to Voltage Converter 0/4-20mA to 0-3.3V/5V/10V 7-30V Supply

ProRock Przetwornik Prąd-Napięcie 0/4–20mA na 0–3.3V/5V/10V Zasilanie 7–30V

Moduł konwersji sygnału | Wejście: 0–20mA / 4–20mA | Wyjście: 0–3.3V / 0–5V / 0–10V | Zasilanie: DC 7–30V

Moduł ProRock służy do przekształcania przemysłowych sygnałów prądowych na napięciowe. Przeznaczony dla systemów automatyki przemysłowej, interfejsów PLC oraz projektów z mikrokontrolerami Arduino, ESP32 i STM32. Umożliwia odczyt sygnałów z czujników przemysłowych i przetworników pracujących w pętlach prądowych.

Zastosowanie znajduje w systemach monitoringu procesów przemysłowych, rozbudowie wejść analogowych sterowników oraz kondycjonowaniu sygnałów z czujników. Kompaktowa konstrukcja ułatwia montaż w szafach sterowniczych i systemach DIY.

Główne cechy

• Konwersja prąd-napięcie: przekształca standardowe sygnały przemysłowe z pętli prądowych na napięcie dostępne dla systemów elektronicznych
• Wybór zakresu wyjściowego: możliwość przełączania między trzema zakresami napięcia wyjściowego dostosowanymi do wymagań różnych układów
• Szerokie okno zasilania: moduł pracuje stałe w szerokim zakresie napięć zasilających typowych dla instalacji przemysłowych
• Kompatybilność przemysłowa: współpracuje z czujnikami, przetwornikami oraz sterownikami PLC stosowanymi w automatyce
• Niska emisja zakłóceń: dokładny konwersja sygnału z minimalizacją szumów i błędów pomiarowych
• Łatwy montaż: kompaktowa płytka z przejrzystym oznaczeniem wyprowadzeń ułatwia instalację w systemach rozproszonych

Zasada działania

Moduł odbiera sygnał prądowy z pętli w zakresie od zera do dwudziestu miliamperów lub od czterech do dwudziestu miliamperów. Wewnętrzny układ przetwarza prąd na odpowiadające mu napięcie wyjściowe w wybranym zakresie. Relacja między wejściem a wyjściem jest liniowa — minimalna wartość prądu odpowiada minimalnemu napięciu, maksymalna wartość prądu odpowiada maksymalnemu napięciu. Sygnał wyjściowy może być bezpośrednio odczytany przez przetwornik analogowo-cyfrowy mikrokontrolera lub wejście analogowe sterownika PLC.

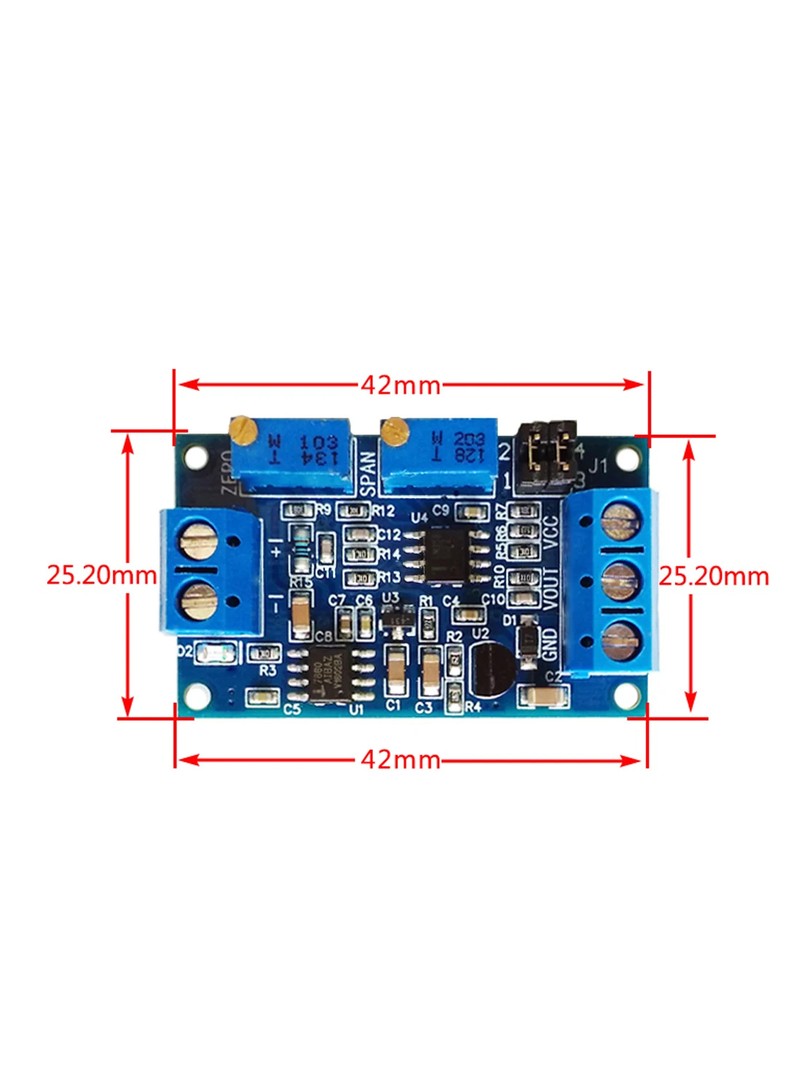

Specyfikacja techniczna

• Typ modułu: przetwornik sygnału prąd-napięcie
• Napięcie zasilania: DC 7V – 30V
• Wejście prądowe: 0–20mA / 4–20mA
• Wyjście napięciowe: 0–3.3V / 0–5V / 0–10V (wybieralne)
• Dokładność konwersji: wysoka precyzja (zależna od zastosowania)
• Tryb pracy: ciągłe przekazywanie sygnału

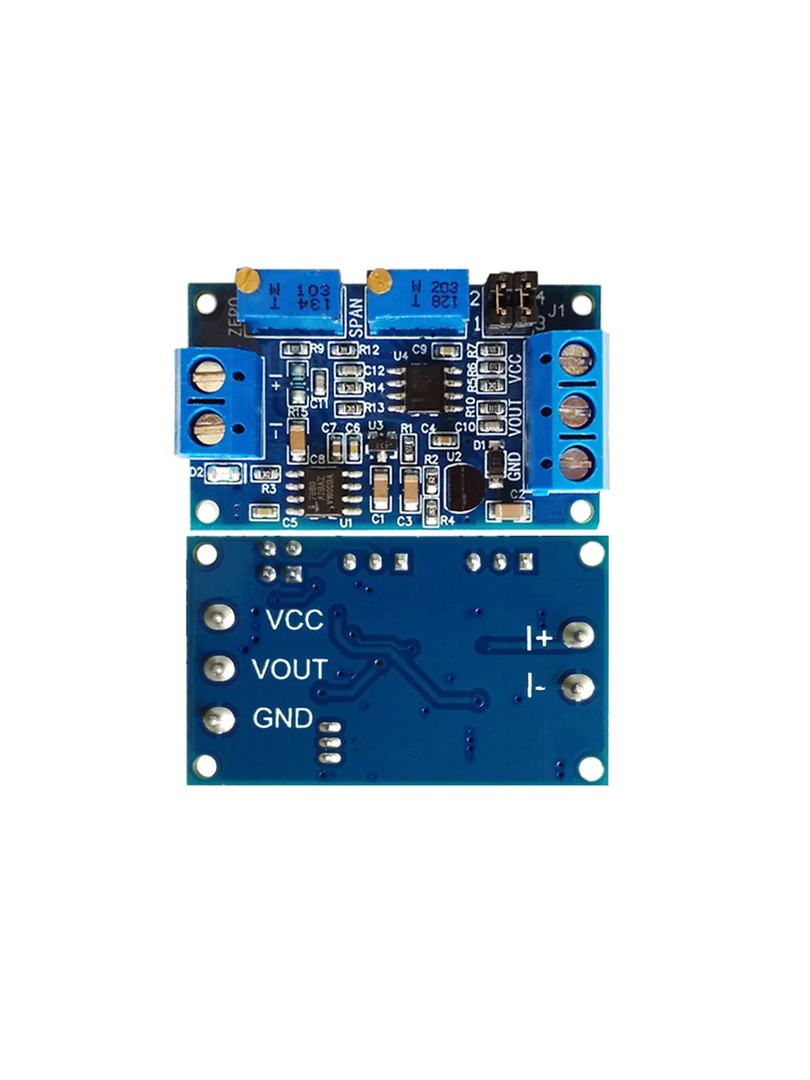

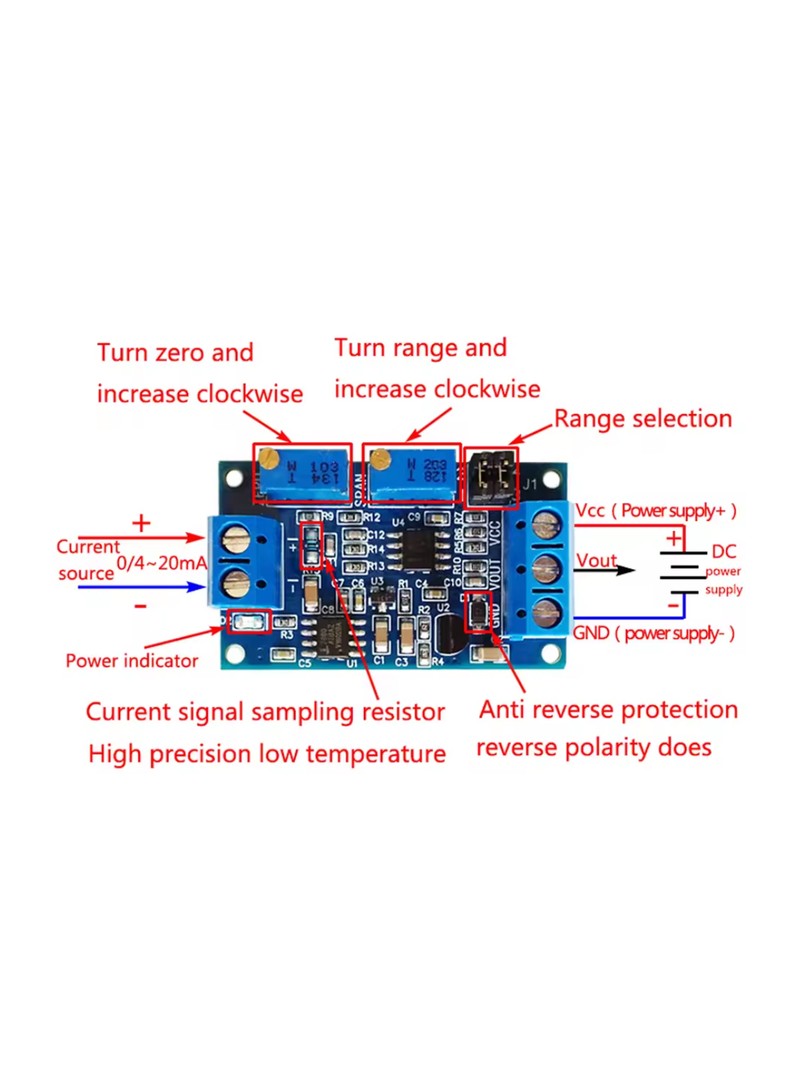

Wyprowadzenia (Pinout)

• VIN+ / VIN−: wejście zasilania DC 7–30V
• I+ / I−: wejście sygnału prądowego 0/4–20mA
• VOUT: wyjście napięciowe (wybrany zakres)
• GND: masa sygnałowa

Uwagi

• Przed uruchomieniem modułu należy upewnić się o prawidłowym wyborze zakresu napięcia wyjściowego.
• Napięcie zasilania musi mieścić się w zakresie od siedmiu do trzydziestu woltów dla zapewnienia poprawnej pracy.
• W zastosowaniach wymagających wysokiej precyzji zaleca się kalibrację wyjścia w oprogramowaniu systemu nadrzędnego.

Typowe zastosowania

• Kondycjonowanie sygnałów z czujników przemysłowych
• Interfejs wejść analogowych sterowników PLC
• Monitoring pętli prądowych 4–20mA
• Rozbudowa wejść analogowych w systemach Arduino / ESP32 / STM32
• Systemy sterowania procesami i automatyki przemysłowej

Zawartość zestawu

• 1 × Moduł przetwornika prąd-napięcie ProRock

Moduł ProRock stanowi działający rozwiązanie do przekształcania przemysłowych sygnałów prądowych na napięcia odczytywane przez mikrokontrolery i sterowniki. Uniwersalność w doborze zakresów oraz stałe pracy sprawiają, że nadaje się zarówno do techniczny instalacji automatyki, jak i rozbudowanych projektów elektronicznych.
