ProRock CH375B USB Host & Device Interface SPI/UART/8-Bit Parallel FAT16/32

Moduł CH375B USB Host & Device – interfejs dysku USB z systemem plików FAT16/32, SPI/UART/równoległy

CH375B | USB Host / Device | FAT16/FAT32 | SPI / UART / 8-bit równoległy | regulator 3,3 V / 800 mA | 50 × 34 mm

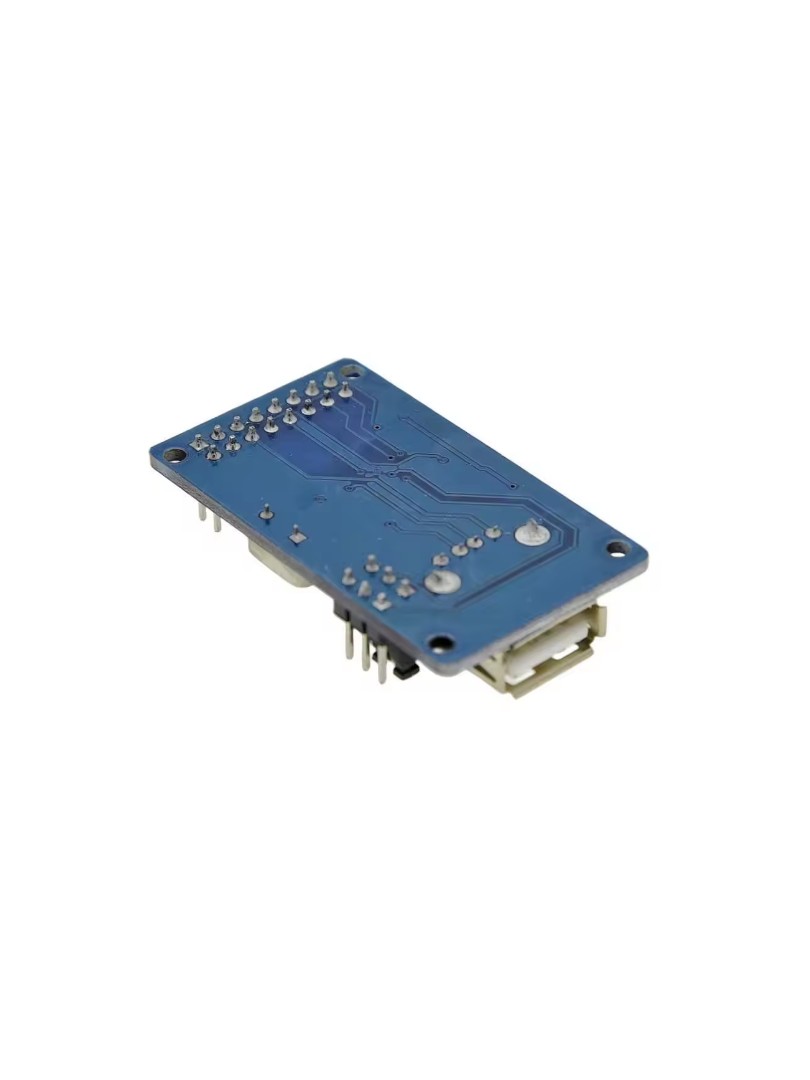

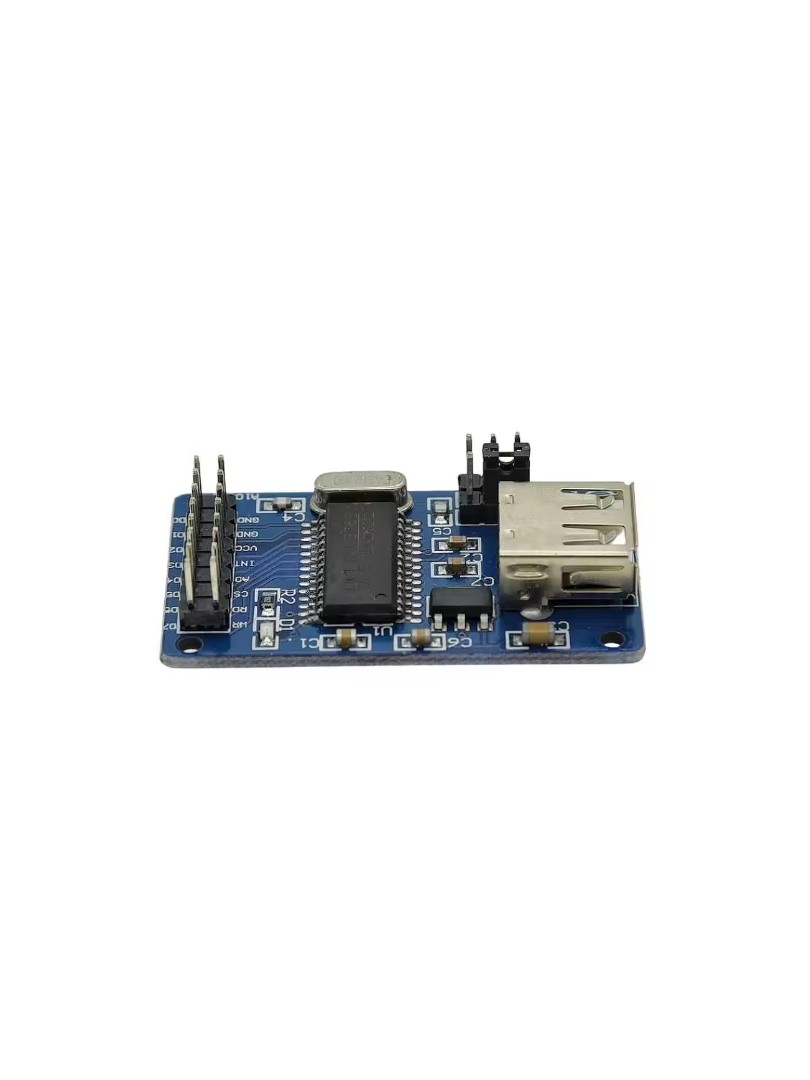

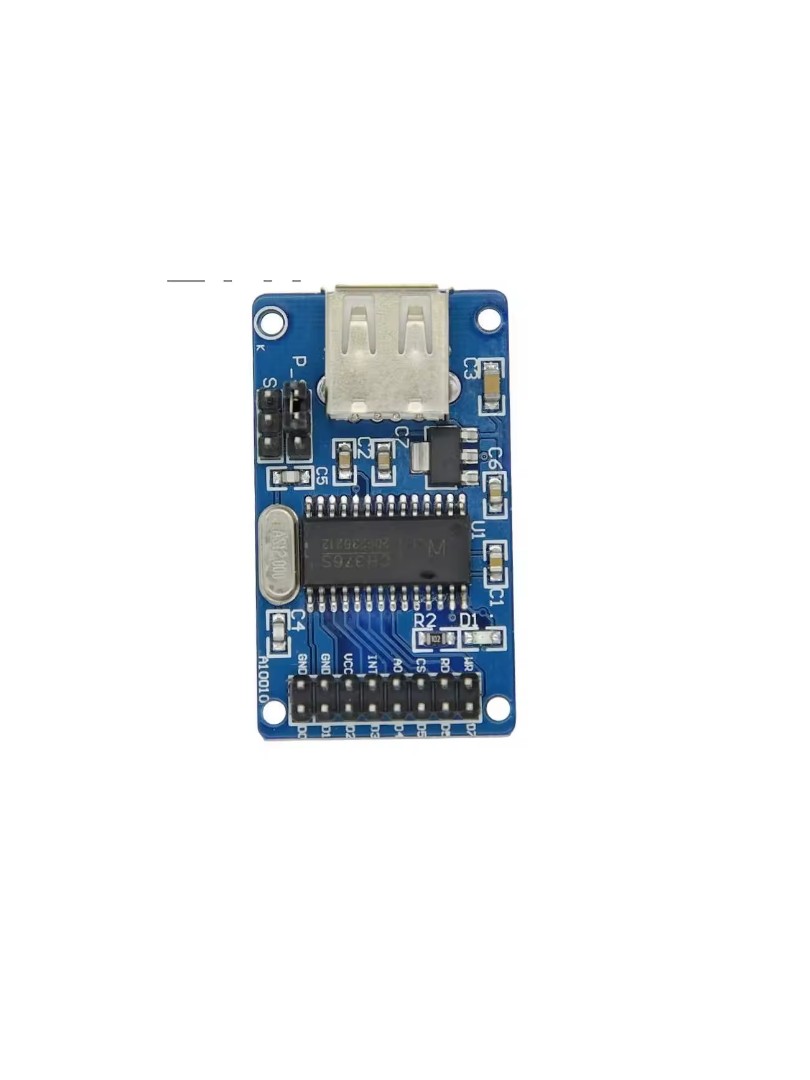

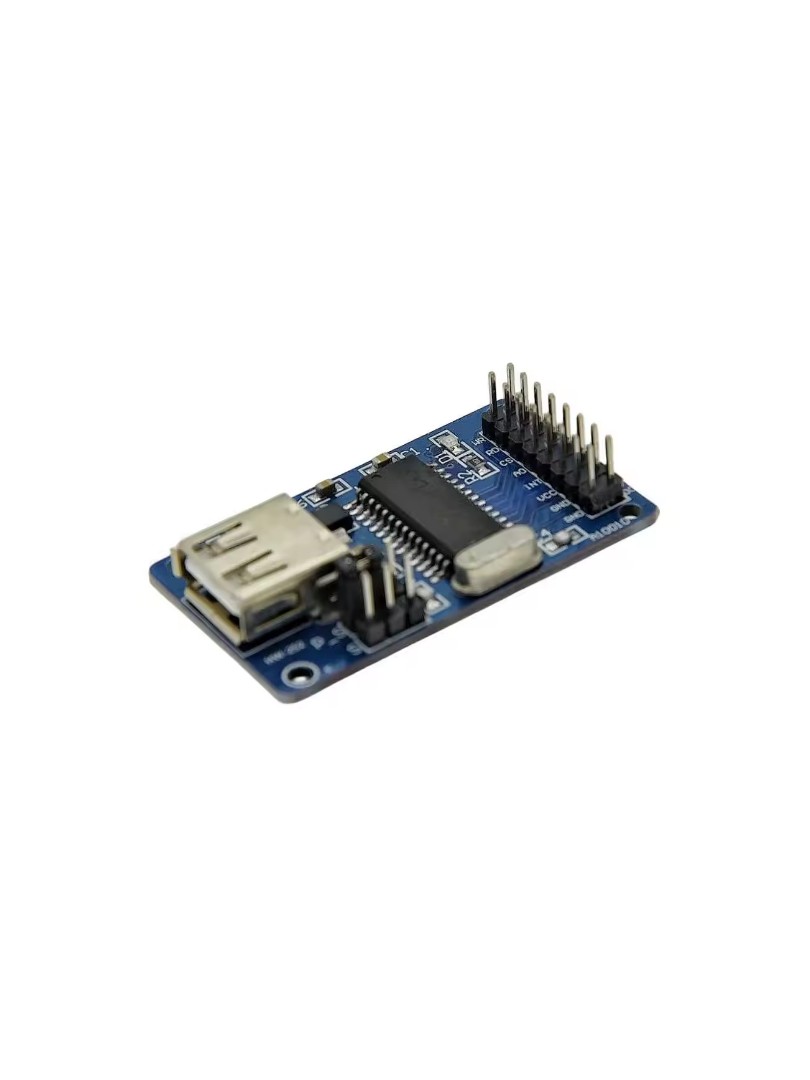

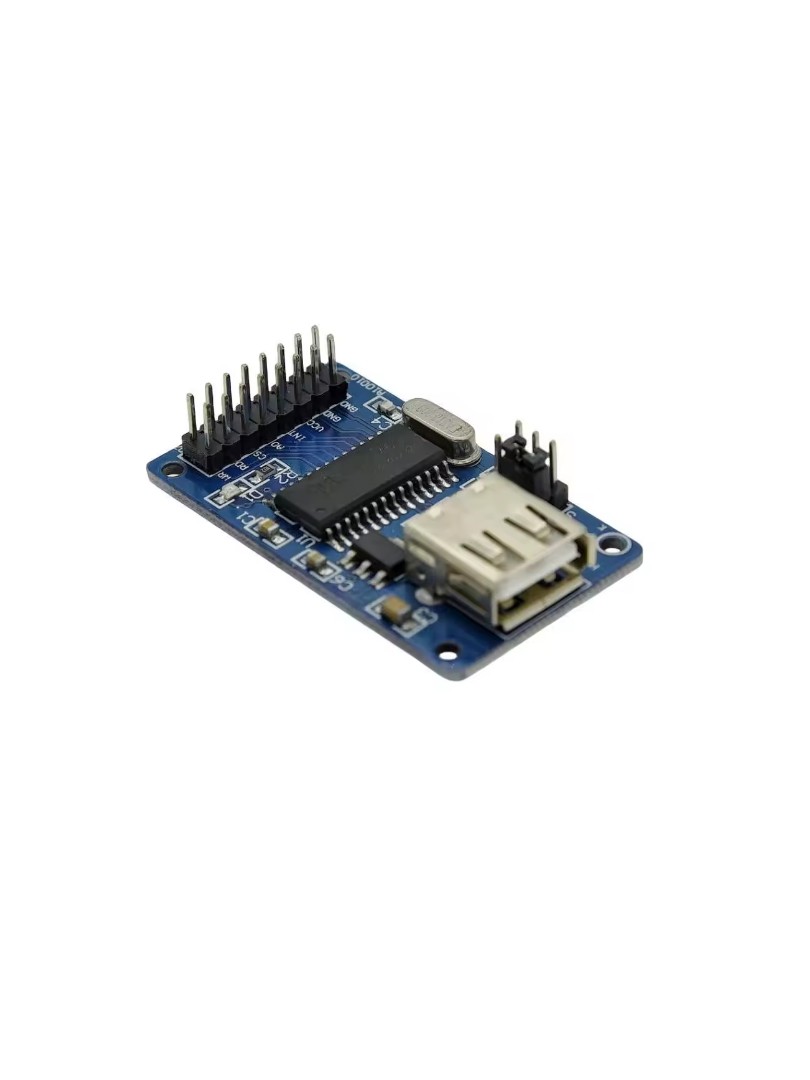

Moduł CH375B firmy ProRock stanowi uniwersalny interfejs komunikacyjny umożliwiający odczyt i zapis danych na pamięciach USB typu pendrive bezpośrednio z mikrokontrolera. Urządzenie oparte jest na kontrolerze CH375B ze zintegrowanym systemem plików FAT16/FAT32, co eliminuje konieczność implementacji stosu protokołu USB oraz obsługi systemu plików przez główny procesor. Moduł obsługuje tryby USB Host oraz USB Device i zapewnia trzy interfejsy komunikacyjne: ośmiobitową magistralę równoległą, SPI oraz asynchroniczny interfejs szeregowy UART.

Przeznaczony dla projektantów systemów wbudowanych wymagających funkcji zapisu danych na nośniki USB, rejestracji pomiarów, tworzenia loggerów oraz nauki protokołu USB i obsługi systemów plików w mikroprocesorach, sterownikach DSP i jednostkach MPU.

Główne cechy

• Zintegrowany system plików FAT: wbudowana obsługa FAT16 i FAT32 umożliwia operacje na plikach bez implementacji systemu plików w mikrokontrolerze
• Obsługa pamięci masowych USB: współpraca z pendrive'ami USB, dyskami twardymi USB oraz czytnikami kart pamięci
• Trzy interfejsy komunikacyjne: możliwość wyboru między ośmiobitową magistralą równoległą, interfejsem SPI lub asynchronicznym interfejsem szeregowym UART
• Tryby Host i Device: w trybie Host kompatybilny z układem CH375, w trybie Device kompatybilny z CH372
• Wbudowany silnik protokołu USB: obsługa protokołu USB realizowana przez firmware układu CH375B bez obciążania zasobów mikrokontrolera
• Stabilizator napięcia: zintegrowany regulator AMS1117 zapewnia napięcie wyjściowe trzy i trzy dziesiąte wolta dla zewnętrznych urządzeń
• Wskaźnik statusu: dioda LED sygnalizująca operacje USB
• Konfiguracja zworkami: wybór trybu interfejsu równoległego lub szeregowego za pomocą zworek na płytce

Zasada działania

W trybie USB Host moduł CH375B przejmuje pełną kontrolę nad urządzeniem pamięci masowej podłączonym do portu USB. Mikrokontroler komunikuje się z modułem wyłącznie na poziomie sektorów dysku – wysyła polecenia odczytu lub zapisu wskazując numer sektora i przekazując lub odbierając dane. Wewnętrzny firmware układu CH375B samodzielnie realizuje sekwencje protokołu USB Mass Storage oraz interpretuje strukturę systemu plików FAT16 lub FAT32, co umożliwia dostęp do plików bez implementacji tych protokołów w kodzie aplikacji mikroprocesorowej. Wybór interfejsu komunikacyjnego między modułem a mikrokontrolerem dokonywany jest za pomocą zworek i może obejmować ośmiobitową magistralę równoległą dla szybkiego transferu danych, interfejs SPI dla oszczędności wyprowadzeń lub UART dla prostoty implementacji.

Specyfikacja techniczna

• Główny układ: CH375B
• Tryby USB: USB Host / USB Device (Slave)
• Obsługiwane systemy plików: FAT16, FAT32
• Obsługiwane nośniki: pendrive USB, dysk twardy USB, czytnik kart USB
• Interfejsy komunikacyjne: magistrala równoległa 8-bit, SPI, UART
• Napięcie zasilania: 5 V DC
• Regulator wbudowany: AMS1117 3,3 V
• Prąd wyjściowy regulatora: do 800 mA
• Generator zegara: kwarc 12 MHz
• Złącze: 2 × 8-pinowe goldpiny
• Wymiary PCB: 50 × 34 mm

Wyprowadzenia (Pinout)

• JTAG: interfejs debugowania
• Dx: linie magistrali danych
• 5V: wejście zasilania modułu
• 3.3V: wyjście regulatora napięcia
• GND: masa

Uwagi

• Wybór trybu interfejsu (równoległy lub szeregowy) następuje za pomocą zworek na płytce modułu.
• W trybie USB Host mikrokontroler uzyskuje dostęp do pamięci na poziomie sektorów – firmware CH375B obsługuje protokół USB Mass Storage.
• Należy zapewnić wystarczającą moc zasilania pięciu wolt podczas podłączania urządzeń pamięci masowej USB.

Typowe zastosowania

• Projekty odczytu i zapisu danych na pendrive USB
• Systemy rejestracji danych z zapisem na pamięć USB
• Nauka protokołu USB i systemów plików FAT w systemach wbudowanych
• Systemy embedded wymagające dostępu do pamięci masowych USB
• Badania i rozwój aplikacji wykorzystujących układy CH375B i CH372

Zawartość zestawu

• 1 × moduł USB CH375B ProRock

Moduł CH375B ProRock stanowi zestaw komponentów dla systemów mikroprocesorowych wymagających funkcji zapisu i odczytu pamięci USB, łącząc wsparcie wielu interfejsów komunikacyjnych z wbudowaną obsługą systemów plików i działający pracą w trybach Host oraz Device.
