ProRock CC1101 868MHz Moduł Transceiver RF SPI z Anteną Round-Hole
CC1101 | 868 MHz ISM | FSK/GFSK/ASK/OOK/MSK | 1,2–500 kbps | SPI | 1,9–3,6 V | 64-bajtowe bufory FIFO | antena zewnętrzna

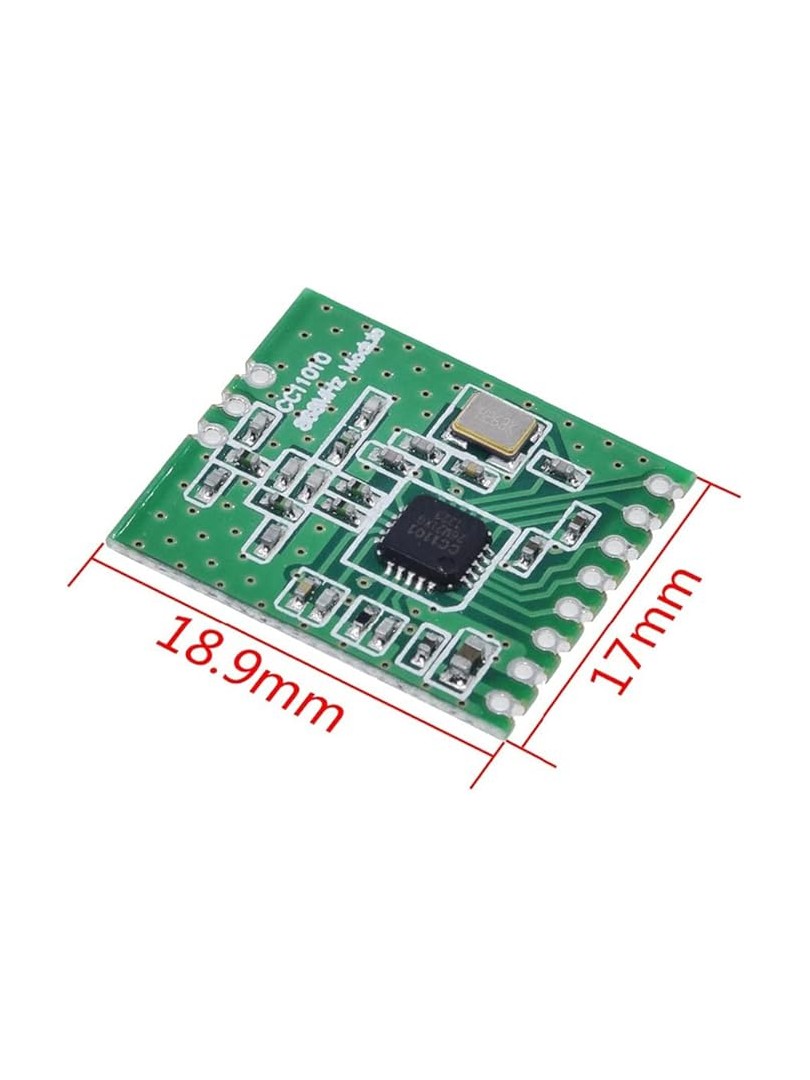

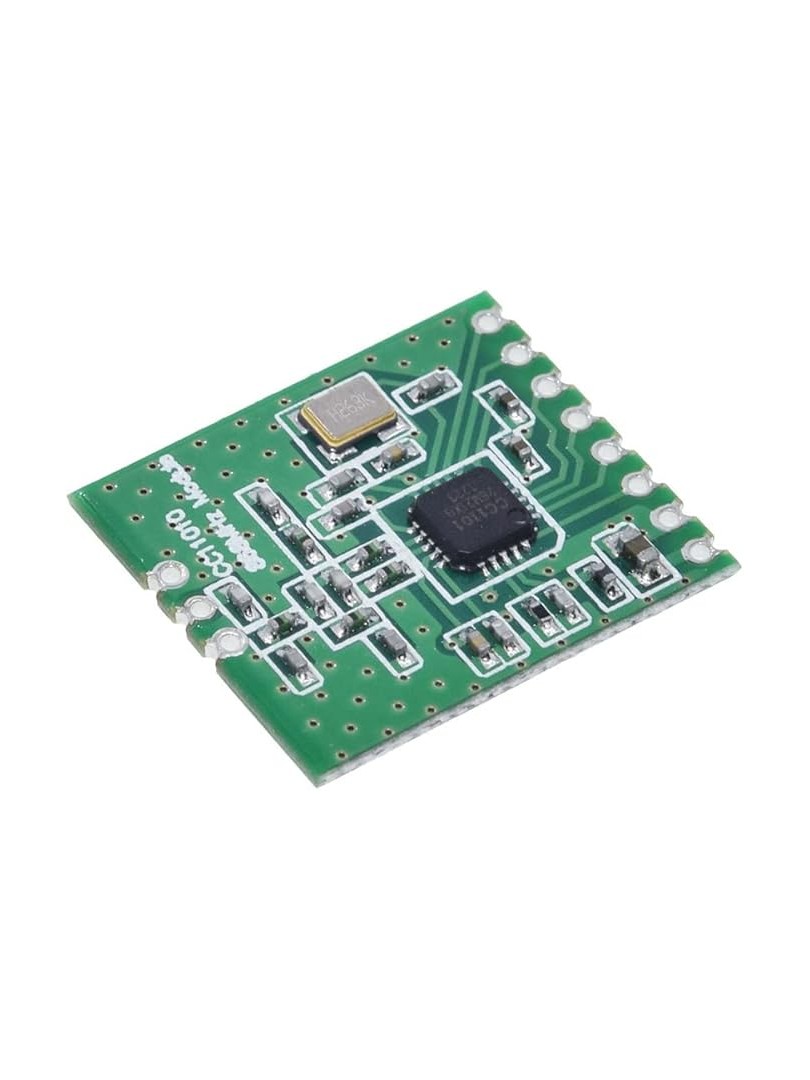

Moduł transceivera bezprzewodowego ProRock CC1101 stanowi kompaktowe rozwiązanie do komunikacji radiowej w paśmie sub-GHz. Oparty na popularnym układzie CC1101, umożliwia dwukierunkową transmisję danych w paśmie ISM 868 MHz. Płytka w wersji round-hole wyposażona jest w pinheader prosty oraz zewnętrzną antenę zwiększającą zasięg i stałe połączenia.
Moduł przeznaczony jest dla projektów IoT, systemów telemetrycznych, czujników smart home oraz przemysłowych systemów monitoringu. Komunikacja z mikrokontrolerem realizowana jest poprzez interfejs SPI, co pozwala na prostą integrację z platformami Arduino, ESP32, STM32 oraz Raspberry Pi poprzez dodatkowy mikrokontroler.
Główne cechy
- Układ CC1101: sprawdzony chip radiowy firmy Texas Instruments z obsługą wielu trybów modulacji
- Pasmo ISM 868 MHz: praca w bezlicencyjnym paśmie częstotliwości z możliwością konfiguracji wielokanałowej
- Interfejs SPI: standardowy interfejs szeregowy umożliwiający szybką konfigurację i wymianę danych z mikrokontrolerem
- Niezależne bufory FIFO: osobne kolejki nadawcza i odbiorcza przyspieszające obsługę pakietów danych
- Ocena czystości kanału: funkcja Clear Channel Assessment automatycznie sprawdza dostępność częstotliwości przed transmisją
- Elastyczna modulacja: wybór trybu FSK, GFSK, ASK, OOK lub MSK w zależności od wymagań aplikacji
- Round-hole PCB: pionowy pinheader ułatwiający montaż na płytkach prototypowych oraz w obudowach
- Antena zewnętrzna: dołączona antena poprawia jakość odbioru i stałe łącza w rzeczywistych warunkach pracy
Zasada działania
Moduł CC1101 realizuje komunikację radiową poprzez modulację fali nośnej w paśmie 868 MHz. Mikrokontroler steruje pracą układu poprzez interfejs SPI, wysyłając polecenia konfiguracyjne oraz dane do transmisji. Dane trafiają do 64-bajtowego bufora nadawczego FIFO, skąd są automatycznie modulowane i wysyłane przez antenę. Odbiór przebiega analogicznie — demodulowane dane trafiają do bufora odbiorczego, skąd mikrokontroler może je odczytać. Funkcja CCA sprawdza przed nadaniem, czy kanał jest wolny, co minimalizuje kolizje transmisji w wielourządzeniowych sieciach.
Specyfikacja techniczna
- Układ RF: CC1101
- Częstotliwość nośna: 868 MHz (typowo)
- Zakres częstotliwości: 779–928 MHz (możliwości układu, zależne od konfiguracji)
- Napięcie zasilania: 1,9–3,6 V
- Interfejs: SPI
- Modulacja: FSK / GFSK / ASK / OOK / MSK
- Prędkość transmisji: 1,2–500 kbps (konfigurowalna)
- Bufory FIFO: 64 bajty RX, 64 bajty TX (niezależne)
- Rozstaw pinów: 1,27 mm (typowy dla tego typu modułów)
Wyprowadzenia (Pinout)
- VCC: zasilanie 1,9–3,6 V
- GND: masa
- SCLK: zegar SPI
- MOSI: linia danych Master Out Slave In
- MISO: linia danych Master In Slave Out
- CSN: wybór układu (Chip Select, aktywny niski)
- GDO0 / GDO2: konfigurowalne wyjścia cyfrowe do sygnalizacji zdarzeń (np. gotowość pakietu, próg RSSI)
Uwagi
- Moduł wymaga zasilania i logiki 3,3 V. Przy pracy z mikrokontrolerem 5 V konieczne jest zastosowanie konwertera poziomów logicznych.
- Rzeczywisty zasięg zależy od konfiguracji parametrów radiowych, umiejscowienia anteny oraz warunków środowiskowych.
- Producent zastrzega możliwość drobnych zamian komponentów bez wpływu na funkcjonalność.
Typowe zastosowania
- Telemetria sub-GHz w sieciach czujników IoT oraz stacjach pogodowych
- Bezprzewodowe węzły smart home (czujniki ruchu, temperatury, kontaktrony drzwiowe, sterowanie przekaźnikami)
- Przemysłowe systemy monitoringu oraz urządzenia krótkiego zasięgu (SRD)
- Projekty DIY wymagające elastycznego transceivera RF w paśmie sub-GHz
Zawartość zestawu

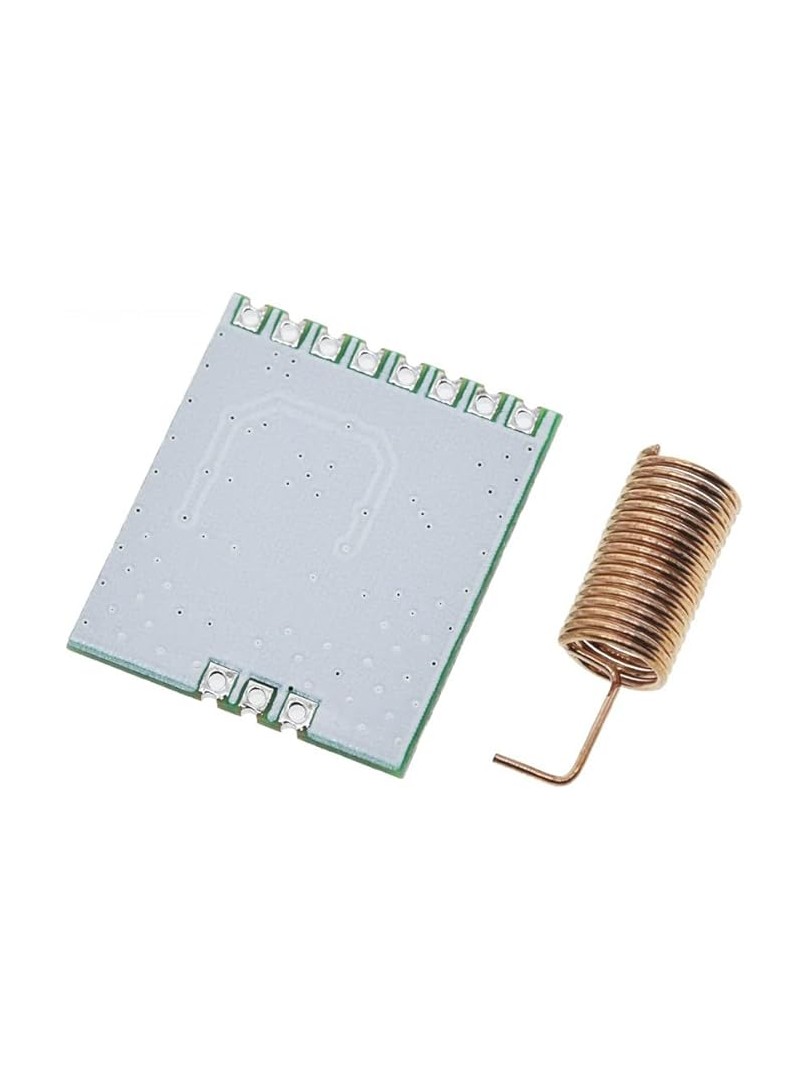

- 1 × Moduł transceivera bezprzewodowego ProRock CC1101 868 MHz (wersja Round Hole)
- 1 × Antena zewnętrzna
Moduł ProRock CC1101 868 MHz to praktyczne narzędzie do budowy niskoprądowych systemów komunikacji bezprzewodowej sub-GHz, łączące elastyczność modulacji, stałe działania i prostą integrację z popularnymi platformami mikroprocesorowymi.
