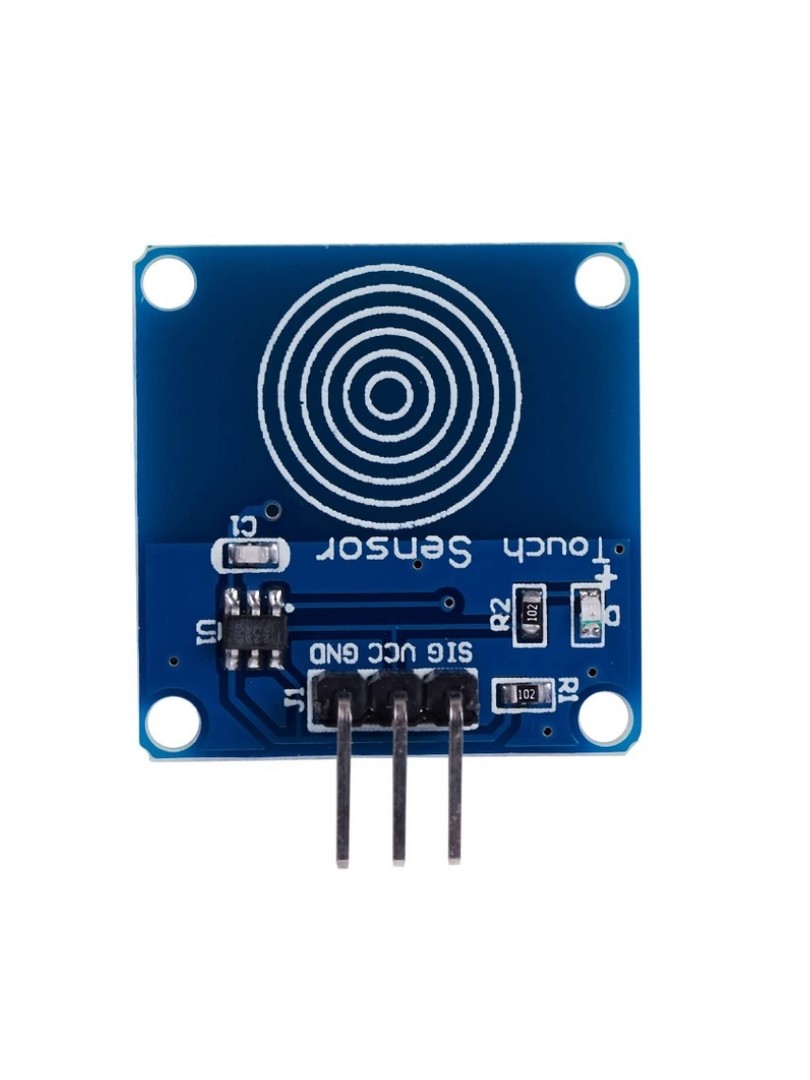

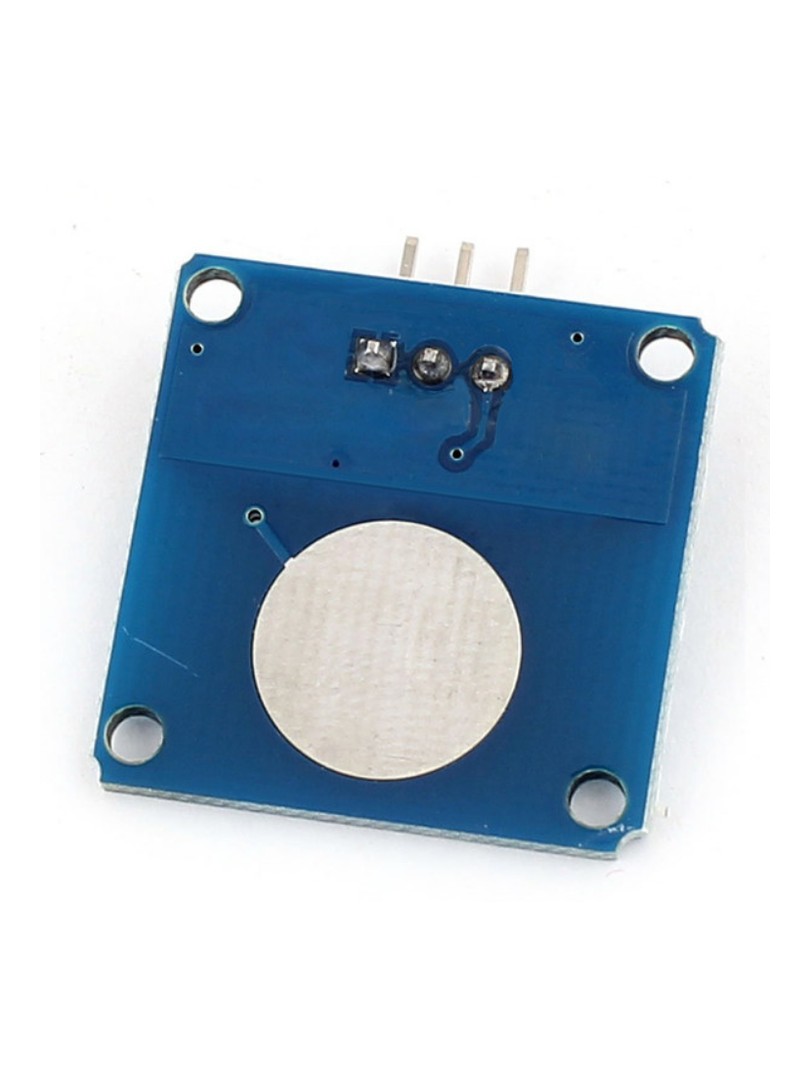

Moduł dotykowy pojemnościowy ProRock TTP223B to kompaktowy przełącznik bezdotykowy oparty na układzie scalonym TTP223B. Służy do wykrywania dotyku i generowania cyfrowego sygnału wyjściowego, który może zastąpić tradycyjne przyciski mechaniczne. Moduł działa w trybie niskiego poboru mocy i przełącza się do trybu szybkiej reakcji po wykryciu dotyku.

Przełącznik pojemnościowy pozwala na montaż ukryty pod niemetalicznymi powierzchniami takimi jak plastik, szkło lub akryl. Przeznaczony dla projektów Arduino, ESP32, STM32 oraz systemów zasilanych bateryjnie.

Główne cechy

Wykrywanie pojemnościowe: eliminuje zużycie mechaniczne i drgania styków charakterystyczne dla przycisków mechanicznych

Wyjście cyfrowe: dostarcza prosty sygnał HIGH/LOW dla mikrokontrolerów

Niskie poboru mocy: automatyczne przejście do trybu oszczędzania energii po braku aktywności

Zestaw zasilania: współpraca z systemami zasilanymi napięciem od dwóch do pięciu i pół wolta

Montaż ukryty: działanie przez cienkie warstwy materiałów niemetalicznych

Łatwy montaż: cztery otwory pozycjonujące umożliwiają stałe zamocowanie modułu

Zasada działania

W stanie spoczynku moduł utrzymuje niski stan na wyjściu i pracuje w trybie niskiego poboru mocy. Po wykryciu dotyku w obszarze czujnika wyjście przełącza się na stan wysoki i moduł przechodzi do trybu szybkiej reakcji. Jeśli przez około dwanaście sekund nie zostanie wykryty żaden dotyk, układ automatycznie powraca do trybu oszczędzania energii.

Specyfikacja techniczna

Typ produktu: moduł przełącznika dotykowego pojemnościowego

Układ scalony: TTP223B

Napięcie zasilania (VCC): 2,0–5,5 V DC

Typ wyjścia: cyfrowe TTL

Napięcie wyjściowe wysokie (VOH): ≥ 0,8 × VCC

Napięcie wyjściowe niskie (VOL): ≤ 0,3 × VCC

Czas reakcji (tryb dotyku): ~60 ms

Czas reakcji (tryb niskiego poboru mocy): ~220 ms

Prąd wyjściowy sink: 8 mA (przy VCC = 3V, VOL = 0,6V)

Prąd wyjściowy pull-up: 4 mA (przy VCC = 3V, VOH = 2,4V)

Otwory montażowe: 4 × M2, Ø 2,2 mm

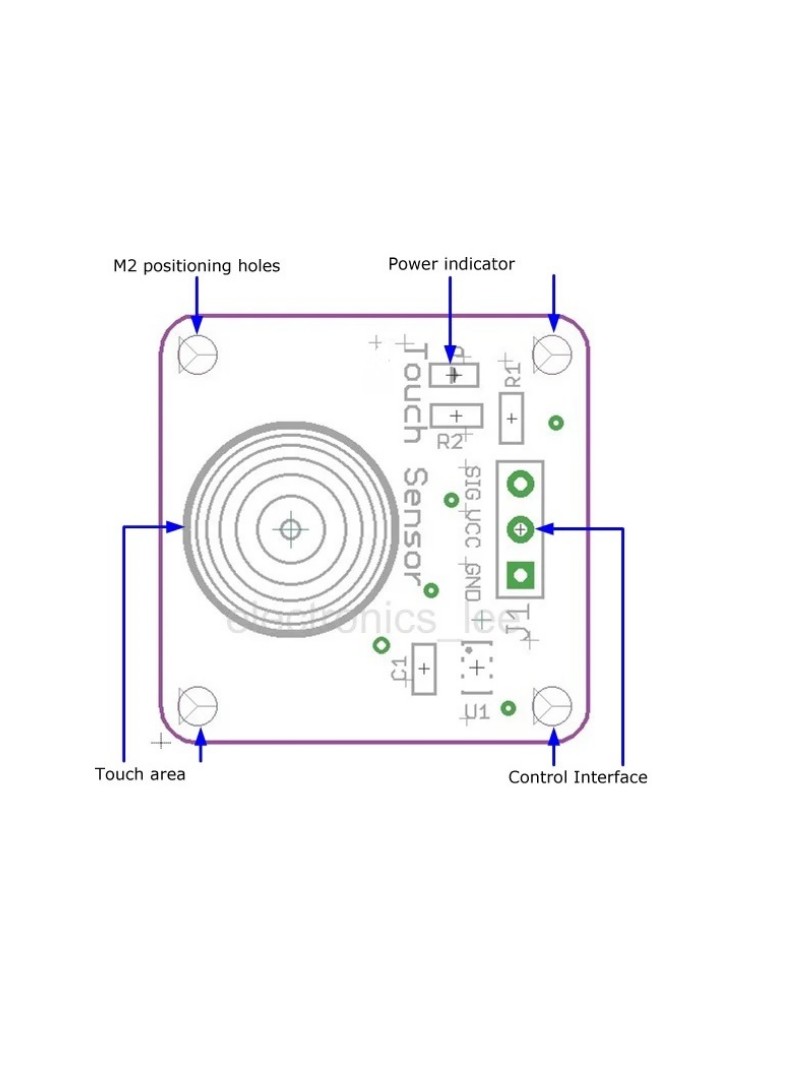

Wyprowadzenia

GND: masa

VCC: zasilanie

SIG: cyfrowe wyjście sygnałowe

Uwagi

Moduł może być montowany za niemetalicznymi powierzchniami takimi jak plastik, szkło lub akryl.

Wykrywanie dotyku działa przez cienkie warstwy materiałów niemetalicznych takich jak papier lub folia plastikowa.

Powierzchnie metalowe umieszczone bezpośrednio nad czujnikiem blokują detekcję pojemnościową.

Typowe zastosowania

Przyciski dotykowe i panele sterowania

Przełączniki i interfejsy inteligentnego domu

Ukryte sterowniki montowane w ścianach lub blatach

Projekty Arduino, ESP32, STM32

Zamiennik mechanicznych przycisków

Zawartość zestawu

1 × moduł dotykowy pojemnościowy ProRock TTP223B

Moduł TTP223B oferuje nowoczesne rozwiązanie do wykrywania dotyku, łącząc niskie poboru mocy z elastycznością montażu. Nadaje się do zastosowań wymagających działający wykrywania bez zużycia mechanicznego.
