ProRock Capacitor Touch Dimmer to kompaktowy moduł sterowania jasnością LED oparty na technologii pojemnościowego czujnika dotyku. Umożliwia płynną regulację jasności bez użycia mechanicznych przełączników czy potencjometrów. Moduł obsługuje dotyk przez materiały izolacyjne takie jak szkło, akryl, plastik lub ceramika, zapewniając bezpieczną i działający pracę.

Wbudowana funkcja pamięci jasności przywraca ostatnio ustawiony poziom po ponownym włączeniu zasilania. Łagodne włączanie i wyłączanie światła zmniejsza zmęczenie wzroku i poprawia komfort użytkowania.

Główne cechy

Sterowanie dotykowe pojemnościowe: eliminuje potrzebę stosowania przycisków mechanicznych

Płynna regulacja jasności: bezstopniowe ściemnianie za pomocą modulacji PWM

Sterowanie przez materiały: działa przez szkło, akryl, plastik i ceramikę

Łagodne przejścia: stopniowe włączanie i wyłączanie światła ogranicza dyskomfort wzrokowy

Pamięć jasności: moduł zapamiętuje ostatnio ustawiony poziom jasności

Odporność na zakłócenia: konstrukcja zabezpieczona przed interferencją zasilania i urządzeń mobilnych

Rozszerzalna powierzchnia dotykowa: możliwość wydłużenia czujnika za pomocą folii miedzianej

Zasada działania

Moduł wykorzystuje technologię czujnika pojemnościowego do wykrywania dotyku. Powierzchnia dotykowa może być rozszerzona za pomocą folii miedzianej o zalecanej wielkości około dwa na trzy centymetry. Połączenie między punktem dotykowym a folią powinno być możliwie krótkie. Krótkie dotknięcie włącza lub wyłącza oświetlenie, długie przytrzymanie umożliwia płynną regulację jasności w górę lub w dół. Po osiągnięciu wartości minimalnej lub maksymalnej i przytrzymaniu przez ponad trzy sekundy zmiana jasności zatrzymuje się automatycznie.

Specyfikacja techniczna

Typ produktu: Moduł ściemniania LED z pojemnościowym sterowaniem dotykowym

Metoda ściemniania: PWM niespolaryzowane

Napięcie zasilania: DC 2,4–4,5 V

Materiał obudowy: Metal

Kolor płytki: Niebieski

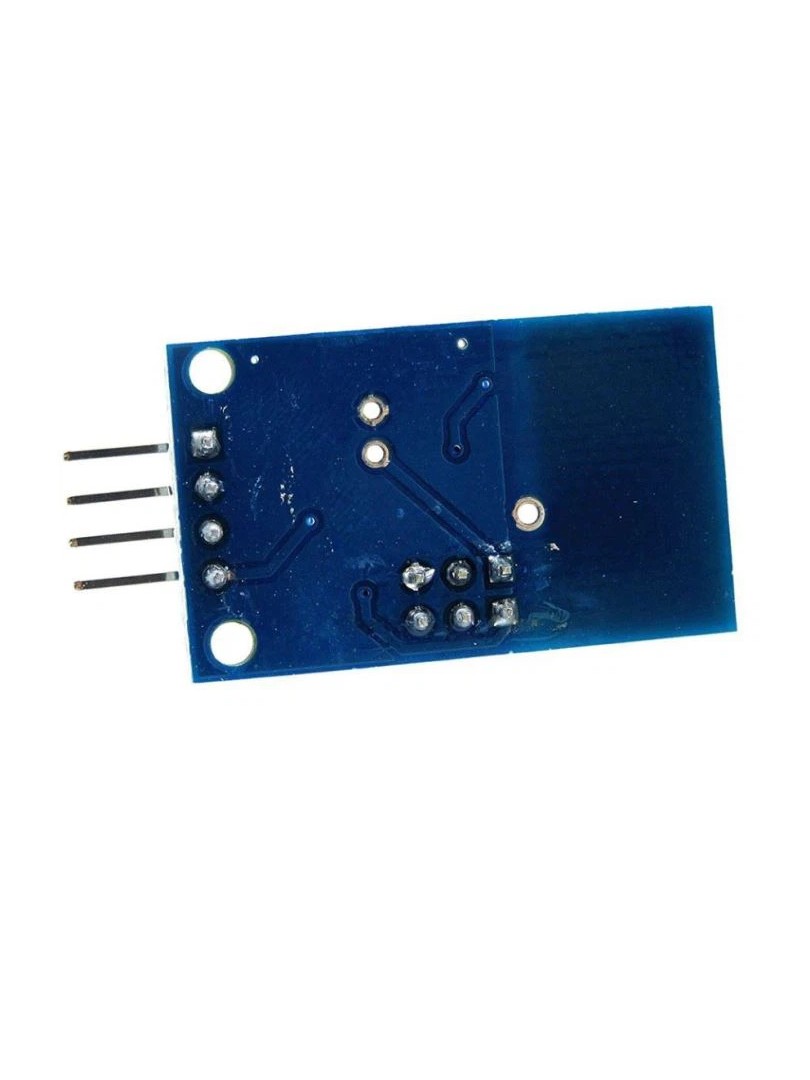

Wymiary płytki: 23 × 20 mm

Odporność ESD / EFT: ≥ ±2 kV

Jasność domyślna po włączeniu: 90% maksymalnej wartości

Próg krótkiego dotyku: < 550 ms

Próg długiego dotyku: > 550 ms

Czas zatrzymania autoregulacji: > 3 s przy min/max

Zalecana wielkość folii dotykowej: około 2 × 3 cm

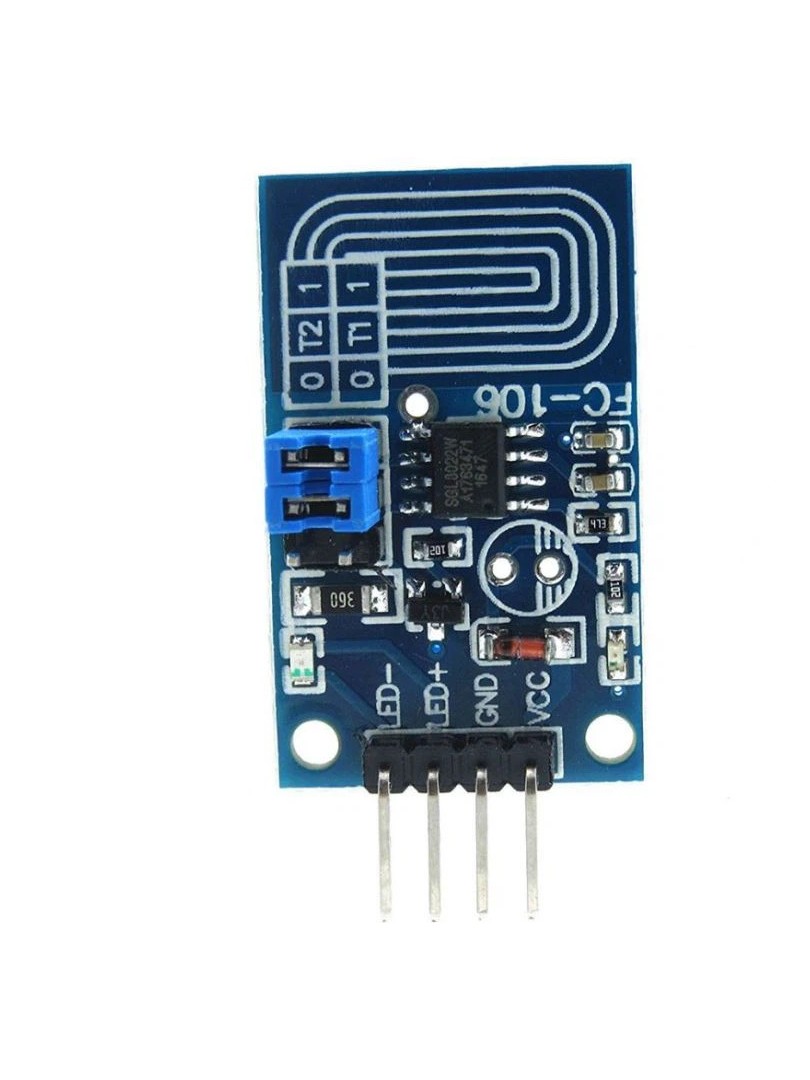

Wyprowadzenia (Pinout)

VCC: Wejście zasilania (plus)

GND: Masa zasilania

LED+: Wyjście dodatnie dla LED

LED−: Wyjście ujemne dla LED

Touch pad: Obszar czujnika pojemnościowego (możliwość rozszerzenia folią miedzianą)

Typowe zastosowania

Systemy oświetlenia LED wewnętrznego

Taśmy i moduły LED

Lampy typu smart DIY i oświetlenie dekoracyjne

Ściemnianie LED w pojazdach

Panele sterowania oświetleniem dotykowym

Zawartość zestawu

1 × ProRock Moduł Ściemniania LED z Czujnikiem Dotykowym PWM

ProRock Capacitor Touch Dimmer stanowi nowoczesne rozwiązanie do sterowania jasnością oświetlenia LED, łącząc wygodę obsługi dotykowej, płynne ściemnianie PWM oraz działający pracę w kompaktowych projektach oświetleniowych i elektronice DIY.
