Moduł buzzera aktywnego ProRock to kompaktowe rozwiązanie służące do generowania sygnałów dźwiękowych w systemach opartych na mikrokontrolerach. Dzięki wbudowanemu tranzystorowi S8550 moduł zapewnia działający działanie przy niskim poborze prądu sterującego z wyprowadzeń MCU.

Buzzer aktywny posiada wewnętrzne źródło oscylacji, co oznacza natychmiastowe generowanie dźwięku po wyzwoleniu bez konieczności stosowania sygnału PWM lub programowego generowania tonów. Moduł jest kompatybilny z popularnymi platformami Arduino, ESP32, STM32 oraz innymi systemami pracującymi na napięciu logiki 3.3V lub 5V.

Główne cechy

Buzzer aktywny: wbudowany oscylator generuje dźwięk alarmowy natychmiast po wyzwoleniu

Sterowanie tranzystorem S8550: stałe praca przy niskim prądzie sterującym z mikrokontrolera

Wyzwalanie LOW: buzzer włącza się gdy wyprowadzenie sterujące jest w stanie niskim

Zestaw napięć: obsługa zasilania 3.3V i 5V z jednego modułu

Optymalizacja pod 5V: najgłośniejszy dźwięk przy zasilaniu 5V, wyraźnie słyszalny ale cichszy przy 3.3V

Niski pobór prądu: odpowiedni do zastosowań zasilanych bateryjnie

Otwory montażowe: łatwa instalacja w obudowach i konstrukcjach mechanicznych

Zasada działania

Moduł wykorzystuje tranzystor S8550 jako sterownik buzzera aktywnego. Sygnał sterujący z mikrokontrolera dociera do bazy tranzystora przez wyprowadzenie I/O. Gdy na tym wyprowadzeniu zostanie ustawiony stan niski (LOW), tranzystor otwiera obwód zasilania buzzera, co powoduje natychmiastowe wygenerowanie stałego tonu alarmowego przez wewnętrzny oscylator buzzera. Stan wysoki (HIGH) na wyprowadzeniu I/O wyłącza buzzer. Zasilanie modułu dostarczane jest przez dedykowane wyprowadzenie VCC, co chroni wyprowadzenia GPIO mikrokontrolera przed przeciążeniem.

Specyfikacja techniczna

Typ modułu: Moduł sterowania buzzerem aktywnym

Tranzystor sterujący: S8550

Tryb wyzwalania: LOW (stan niski włącza buzzer)

Poziom logiki LOW: ≤ 0.8V

Napięcie zasilania: DC 3.3V – 5V

Typowy pobór prądu: około 10–20 mA (zależny od napięcia zasilania)

Wyjście dźwiękowe: Ciągły ton alarmowy o stałej częstotliwości

Interfejs sterujący: 1 × cyfrowe wyprowadzenie I/O mikrokontrolera (tylko sygnał wejściowy)

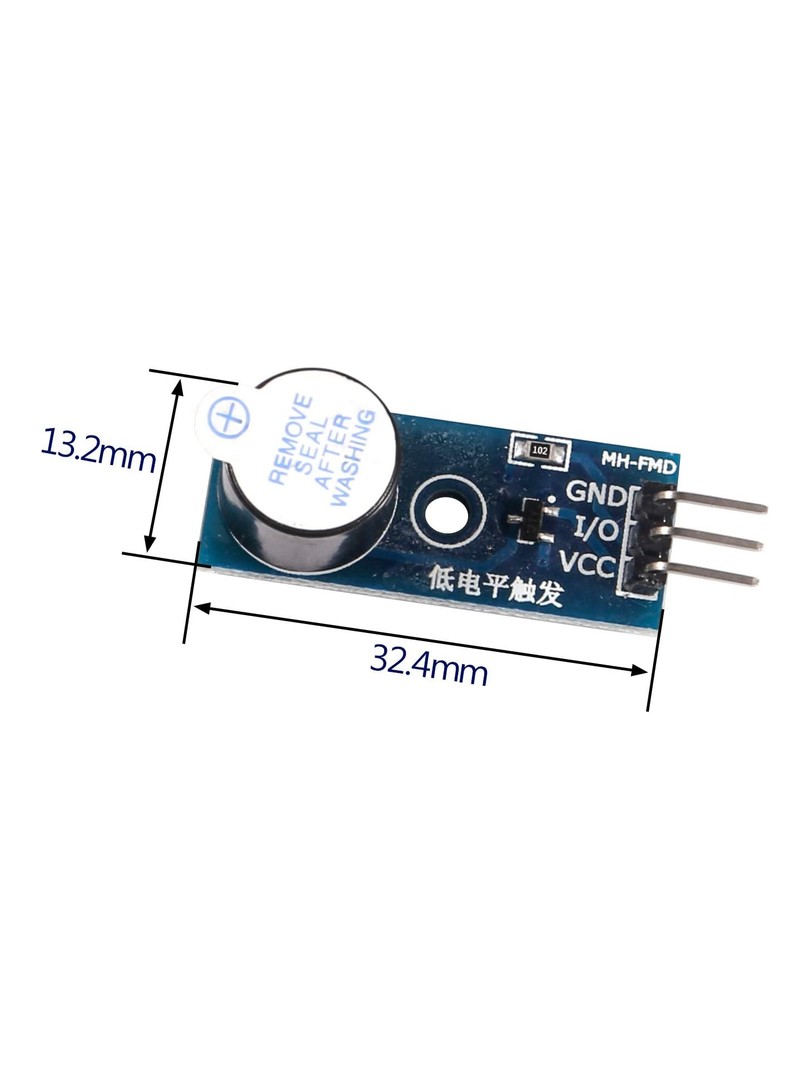

Wymiary PCB: około 32 × 13 mm

Kolor PCB: Niebieski

Wyprowadzenia (Pinout)

VCC: Zewnętrzne zasilanie modułu (3.3V–5V)

GND: Masa

I/O: Wejście sterujące (LOW = buzzer włączony, HIGH = buzzer wyłączony)

Uwagi

Moduł wykorzystuje buzzer aktywny z wewnętrznym generatorem dźwięku.

Nie należy zasilać modułu bezpośrednio z wyprowadzeń GPIO mikrokontrolera. Zasilanie dostarcza się przez wyprowadzenie VCC, a sterowanie przez wyprowadzenie I/O.

Moduł generuje wyłącznie stały ton alarmowy i nie nadaje się do odtwarzania melodii ani zmiennych tonów.

Logika wyzwalania LOW musi być uwzględniona w projektowaniu oprogramowania sterującego.

Typowe zastosowania

Alarmy dźwiękowe i wskaźniki ostrzegawcze

Sygnalizacja dźwiękowa w robotyce i inteligentnych pojazdach

Sygnały statusu i ostrzeżeń w systemach z mikrokontrolerami

Projekty elektroniczne zasilane bateryjnie

Zestawy edukacyjne i szkoleniowe

Zawartość zestawu

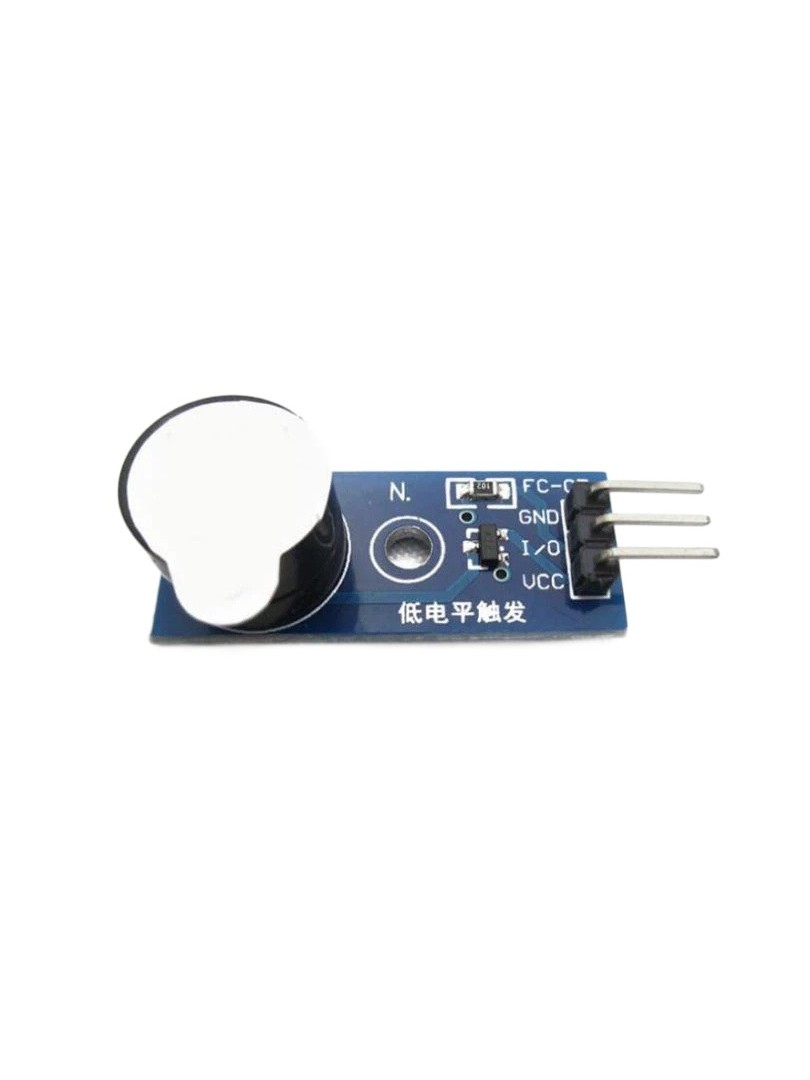

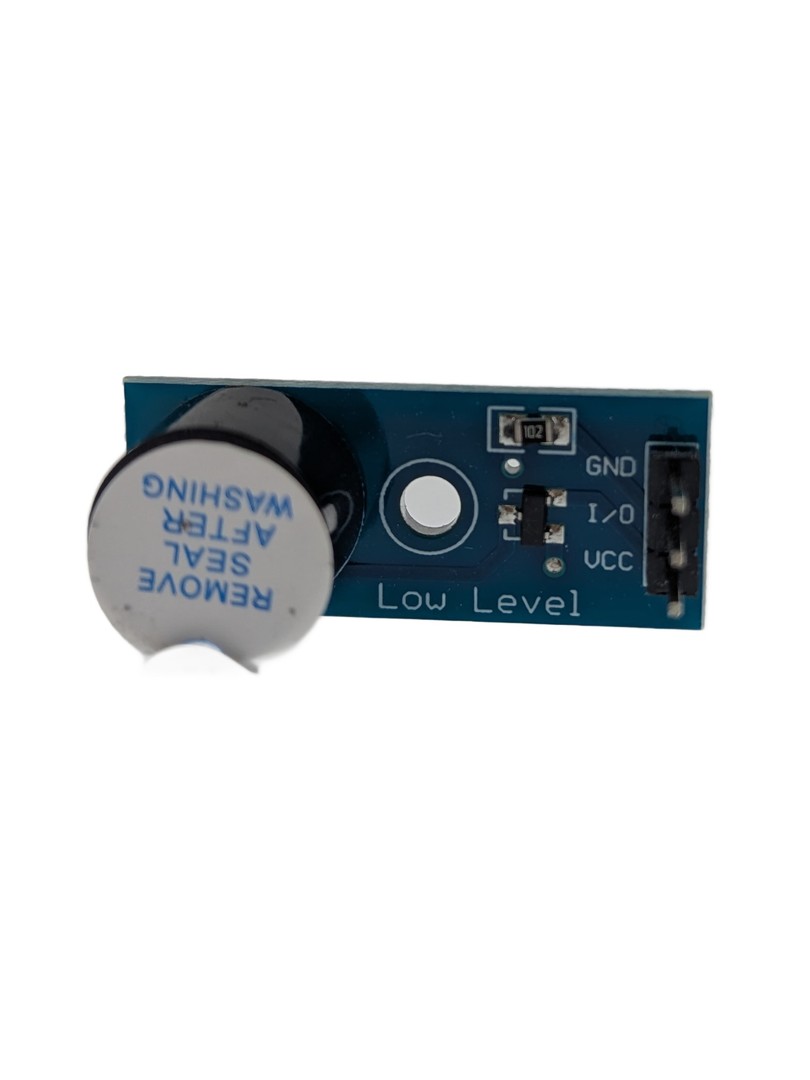

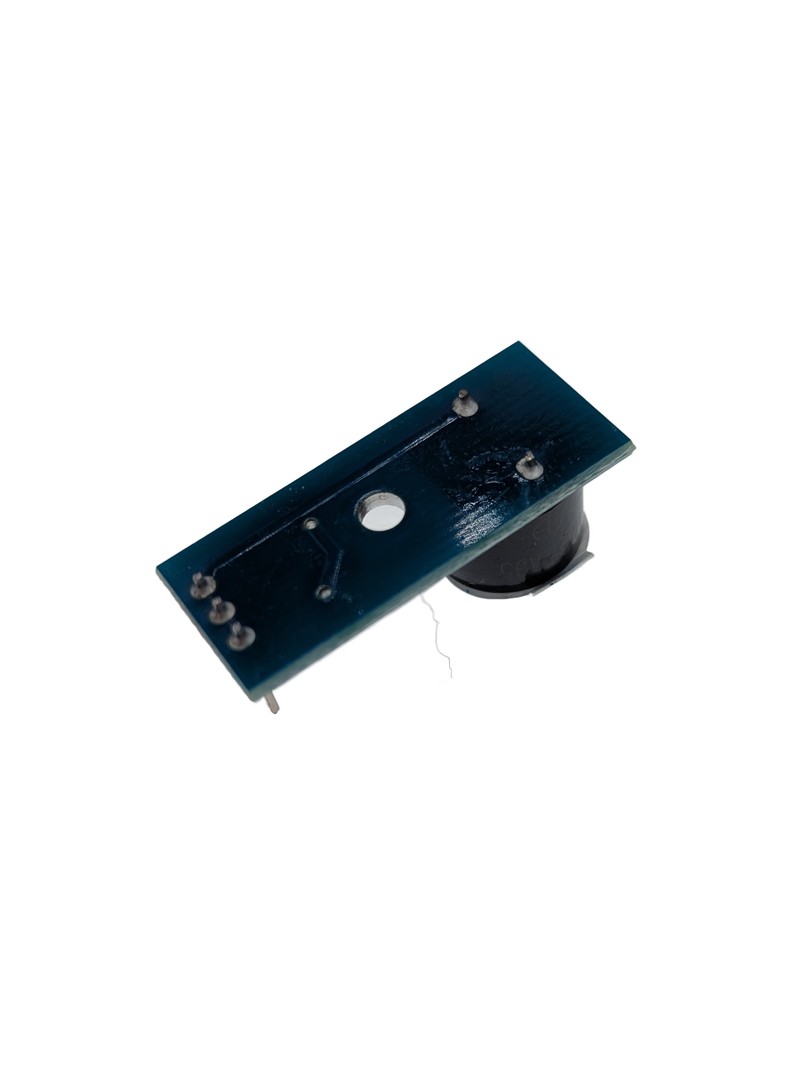

1 × Moduł buzzera aktywnego ProRock z tranzystorem S8550 (niebieski)

Moduł buzzera aktywnego ProRock z tranzystorem S8550 to proste i energooszczędne rozwiązanie do dodawania sygnalizacji dźwiękowej w systemach z mikrokontrolerami, oferujące łatwą obsługę, niski pobór mocy oraz szeroką kompatybilność napięciową.
