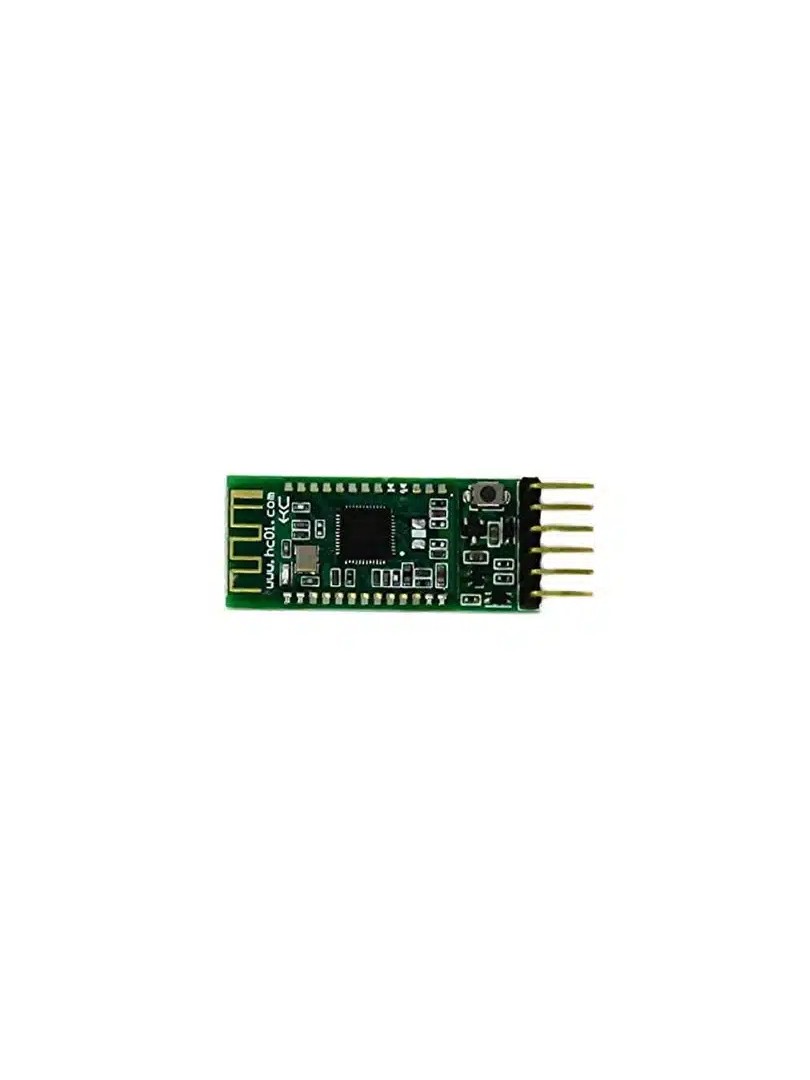

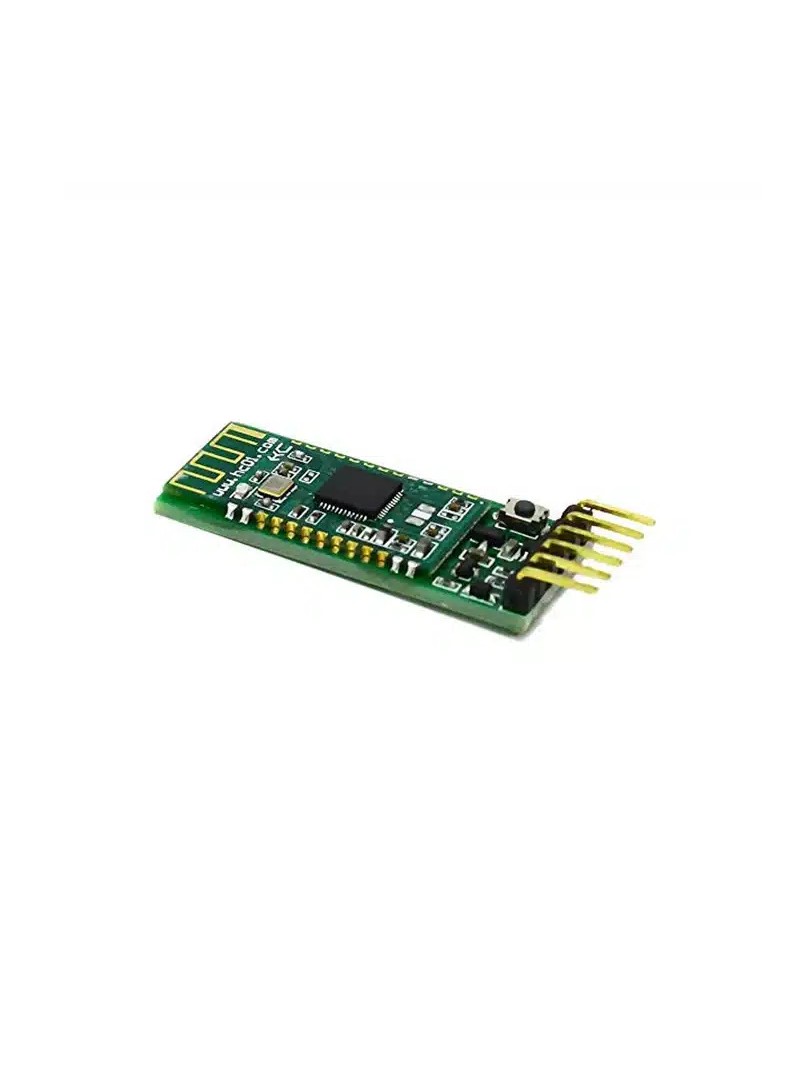

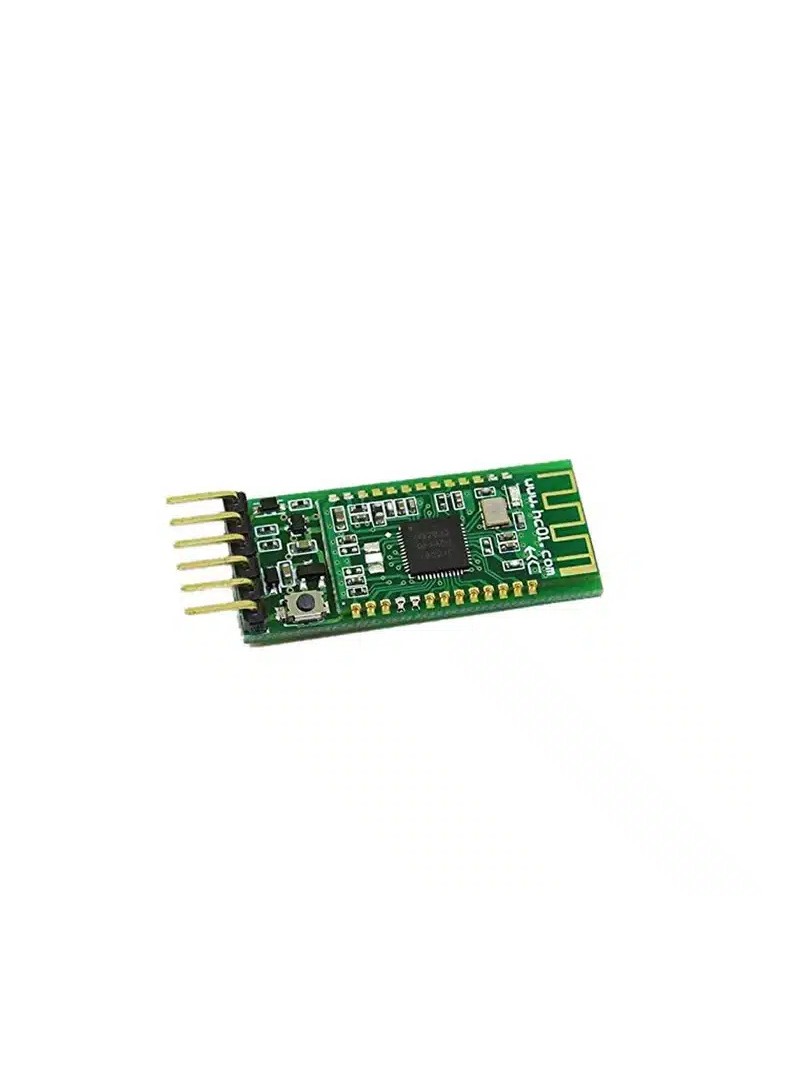

ProRock Bluetooth 5.0 BLE HC-42D 6-Pin UART

Moduł Bluetooth 5.0 BLE HC-42D UART 6-Pin ProRock do Arduino ESP32 STM32

BLE 5.0 | UART | 2,4 GHz | 1,8–3,6 V | Moc nadawania –40 do +4 dBm | Czułość odbiornika –96 dBm | Zasięg do 40 m | Antena PCB | Prąd uśpienia 0,3 µA

Moduł ProRock HC-42D to kompaktowy moduł szeregowy Bluetooth 5.0 BLE przeznaczony do niskoenergetycznej bezprzewodowej transmisji danych w systemach wbudowanych i aplikacjach IoT. Wykorzystuje protokół BLE 5.0 i pracuje w paśmie ISM 2,4 GHz, zapewniając działający komunikację krótkiego zasięgu przy minimalnym poborze energii. Moduł obsługuje komunikację szeregową UART i posiada sześciopinowy interfejs ułatwiający integrację z mikrokontrolerami takimi jak Arduino, ESP32, STM32 oraz innymi platformami MCU.

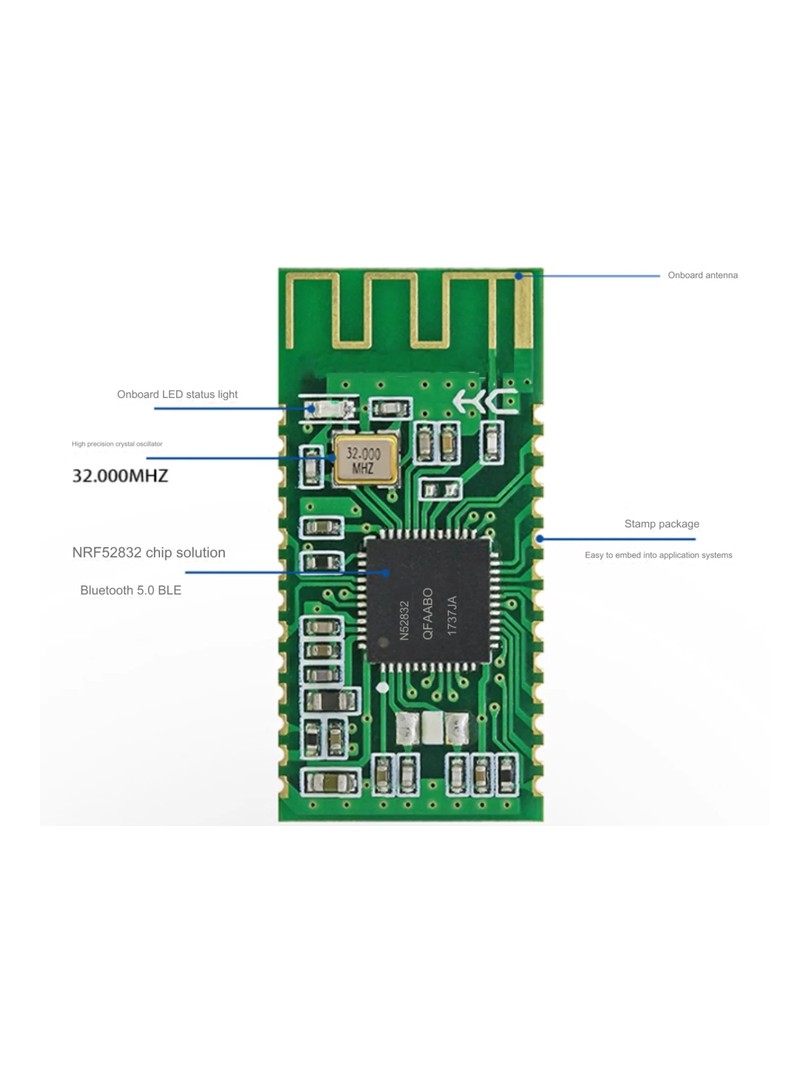

Zintegrowana antena PCB gwarantuje stałe sprawny RF bez konieczności stosowania zewnętrznych komponentów antenowych.

Główne cechy

• Protokół Bluetooth 5.0 BLE: zoptymalizowany pod kątem niskoenergetycznej komunikacji bezprzewodowej
• Interfejs szeregowy UART: umożliwia prostą transparentną transmisję danych
• Niski pobór energii: przeznaczony do urządzeń IoT zasilanych bateryjnie
• Kompaktowa konstrukcja sześciopinowa: zaprojektowana do integracji w systemach wbudowanych
• Zintegrowana antena PCB: eliminuje potrzebę stosowania zewnętrznej anteny
• Stałe sprawny RF: nadaje się do łączy danych krótkiego zasięgu

Specyfikacja techniczna

• Numer katalogowy: HC-42D
• Wersja Bluetooth: BLE 5.0
• Częstotliwość pracy: pasmo ISM 2,4 GHz
• Szybkość transmisji radiowej: 1 Mbps / 2 Mbps
• Napięcie zasilania: 1,8–3,6 V
• Poziom logiczny: 1,8–3,6 V
• Moc nadawania: od –40 do +4 dBm
• Czułość odbiornika: –96 dBm przy 1 Mbps
• Interfejs komunikacyjny: UART
• Prąd w trybie uśpienia: około 0,3 µA
• Zasięg referencyjny: do 40 m (otwarta przestrzeń, 2 Mbps)
• Temperatura pracy: od –25 do +75 °C
• Temperatura przechowywania: od –40 do +85 °C
• Zakres wilgotności: 10–90 % RH
• Typ anteny: wewnętrzna antena PCB

Uwagi

• Moduł jest przeznaczony do zastosowań niskoenergetycznych BLE.
• Zewnętrzna płytka bazowa lub adapter USB nie są dołączone do zestawu.
• Rzeczywisty zasięg zależy od warunków środowiskowych oraz konfiguracji mocy nadawania.

Typowe zastosowania

• Komunikacja szeregowa BLE
• Urządzenia IoT i inteligentne systemy
• Czujniki bezprzewodowe
• Niskoenergetyczne systemy wbudowane
• Bezprzewodowe połączenia między mikrokontrolerami

Zawartość zestawu

• 1 × Moduł szeregowy Bluetooth 5.0 BLE ProRock HC-42D

ProRock HC-42D to działający i energooszczędne rozwiązanie umożliwiające dodanie funkcjonalności komunikacji szeregowej Bluetooth 5.0 BLE do nowoczesnych projektów wbudowanych oraz aplikacji IoT.
