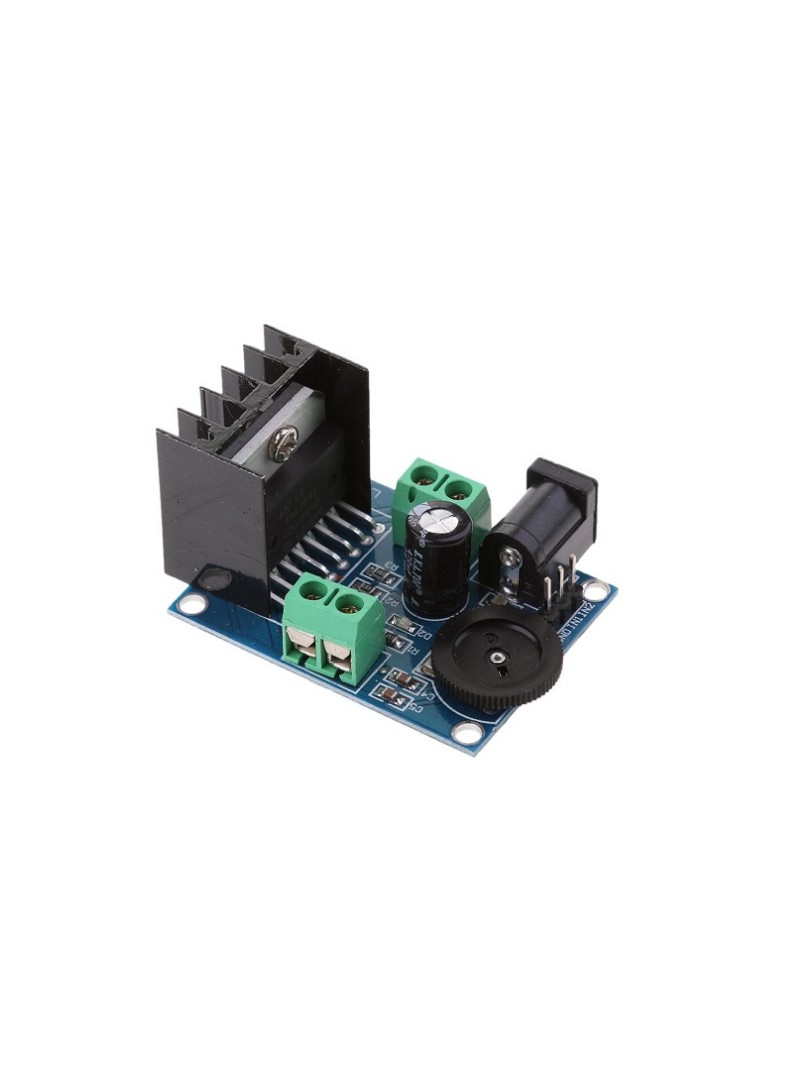

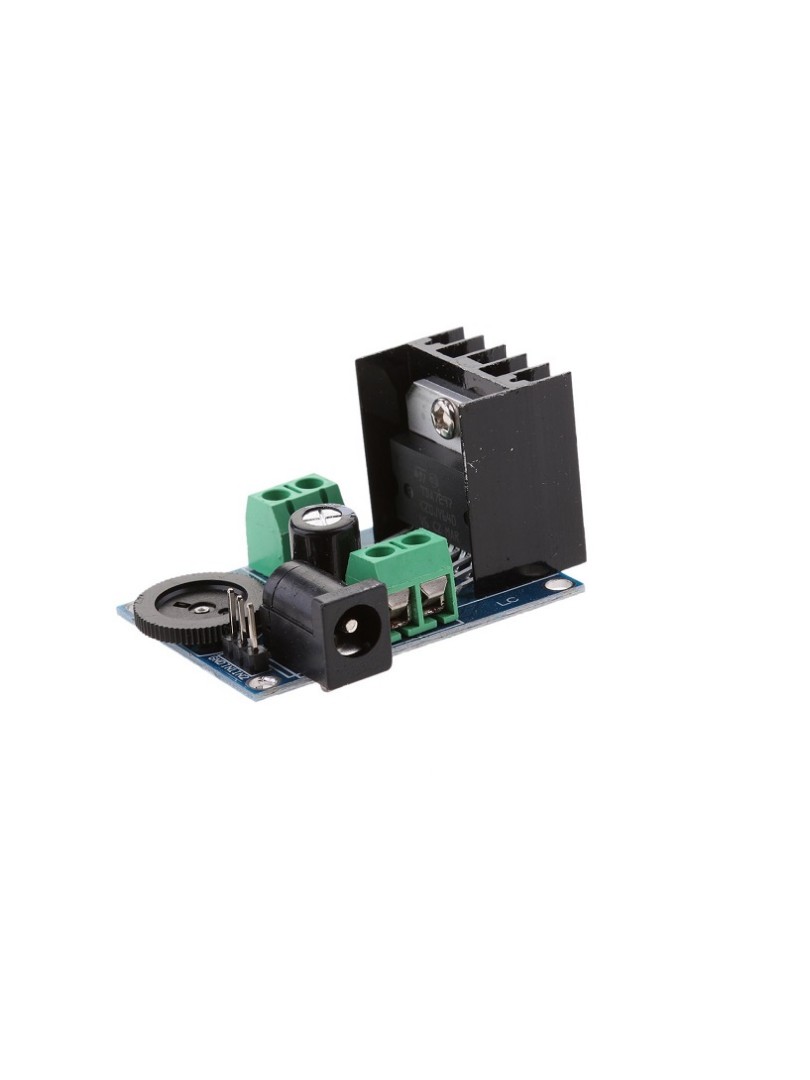

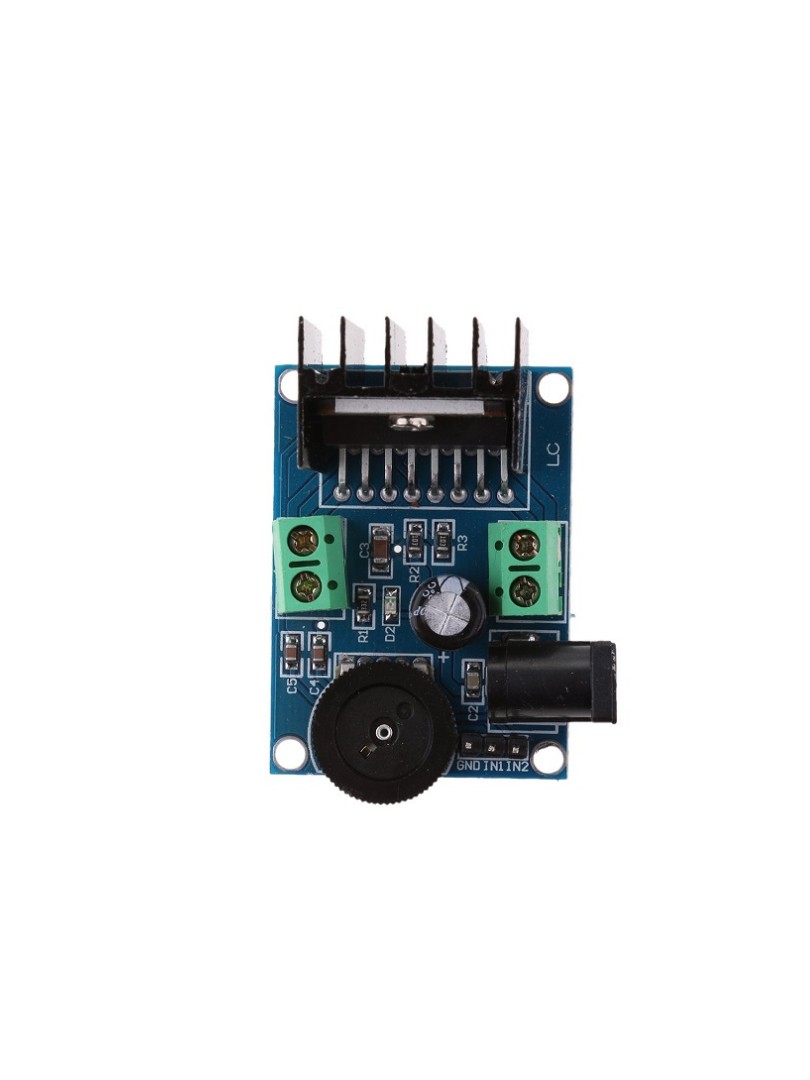

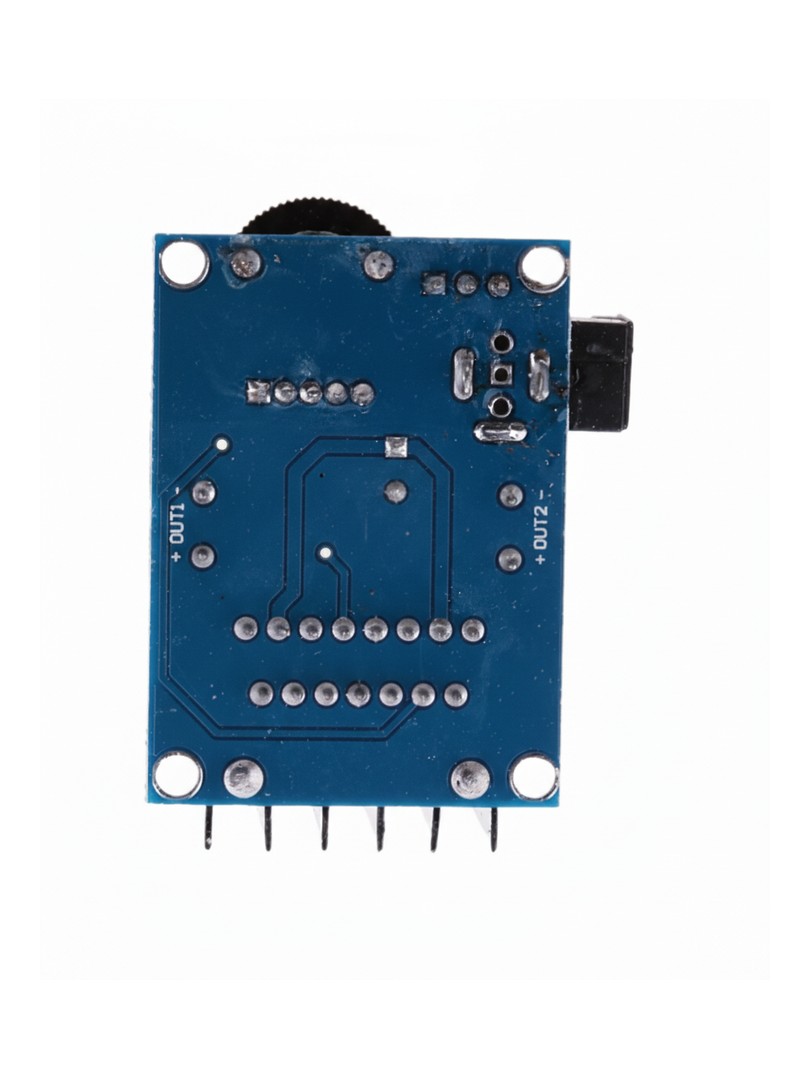

ProRock Audio Moduł Wzmacniacza TDA7297 Dual Channel High Fidelity Sound

Moduł Wzmacniacza Mocy Audio TDA7297 2.0 Stereo 15W+15W BTL

TDA7297 | 2.0 stereo | 15W + 15W | DC 8–18V | BTL | 20Hz–20kHz | 52 × 48 × 40 mm

Moduł wzmacniacza mocy audio TDA7297 to dwukanałowa płytka wzmacniająca przeznaczona do zastosowań w systemach audio domowych, samochodowych oraz projektach DIY. Układ wykorzystuje oryginalny chip TDA7297 i architekturę BTL (bridge-tied load), która zapewnia wyższą sprawność oraz większą moc wyjściową w porównaniu z tradycyjnymi rozwiązaniami.

Moduł charakteryzuje się kompaktową konstrukcją typu plug-and-play, co upraszcza integrację z niestandardowymi projektami audio bez potrzeby skomplikowanej konfiguracji. Wbudowane mechanizmy ochronne zwiększają działający podczas długotrwałej pracy.

Główne cechy

• Dwukanałowe wzmocnienie stereo: moduł dostarcza dynamiczny dźwięk na dwa niezależne kanały audio
• Architektura BTL: topologia bridge-tied load zwiększa sprawność wyjściową układu
• Oryginalny układ TDA7297: rdzeń amplifikatora zapewnia stałe i działający pracę
• Zestaw napięcia zasilania: elastyczność w doborze źródła zasilania
• Niski pobór mocy w spoczynku: efektywna praca w trybie gotowości
• Wbudowane zabezpieczenia: funkcje ochronne zwiększają z tworzywa modułu podczas długotrwałej eksploatacji
• Kompaktowa budowa: wymiary umożliwiają łatwą instalację w różnych obudowach

Specyfikacja techniczna

• Typ produktu: moduł wzmacniacza mocy audio
• Układ wzmacniacza: TDA7297
• Konfiguracja kanałów: 2.0 stereo
• Moc wyjściowa: 15W + 15W
• Zasilanie: DC 8–18V
• Zalecany prąd: ≥ 2000 mA
• Pasmo przenoszenia: 20 Hz – 20 kHz
• Topologia wzmacniacza: BTL (bridge-tied load)
• Funkcje ochronne: ochrona przed przepięciem, ograniczenie prądu wyjściowego
• Wymiary zewnętrzne: ok. 52 × 48 × 40 mm

Uwagi

• Do osiągnięcia znamionowej mocy wyjściowej wymagane jest odpowiednie zasilanie.
• Moduł przeznaczony jest do połączenia z pasywnymi głośnikami.
• Podczas pracy z wysoką mocą należy zapewnić odpowiednią wentylację.

Typowe zastosowania

• Domowe systemy wzmacniaczy audio
• Projekty audio samochodowe i w pojazdach
• Wzmacniacze głośnikowe DIY
• Sprzęt multimedialny i AV
• Niestandardowe projekty nagłośnieniowe

Zawartość zestawu

• 1 × moduł wzmacniacza mocy TDA7297

Moduł wzmacniacza mocy TDA7297 łączy wysoką moc wyjściową, działający zabezpieczenia oraz czystą jakość dźwięku, stanowiąc funkcjonalne rozwiązanie dla szerokiego zakresu zastosowań w systemach audio domowych, samochodowych oraz projektach hobbystycznych.
