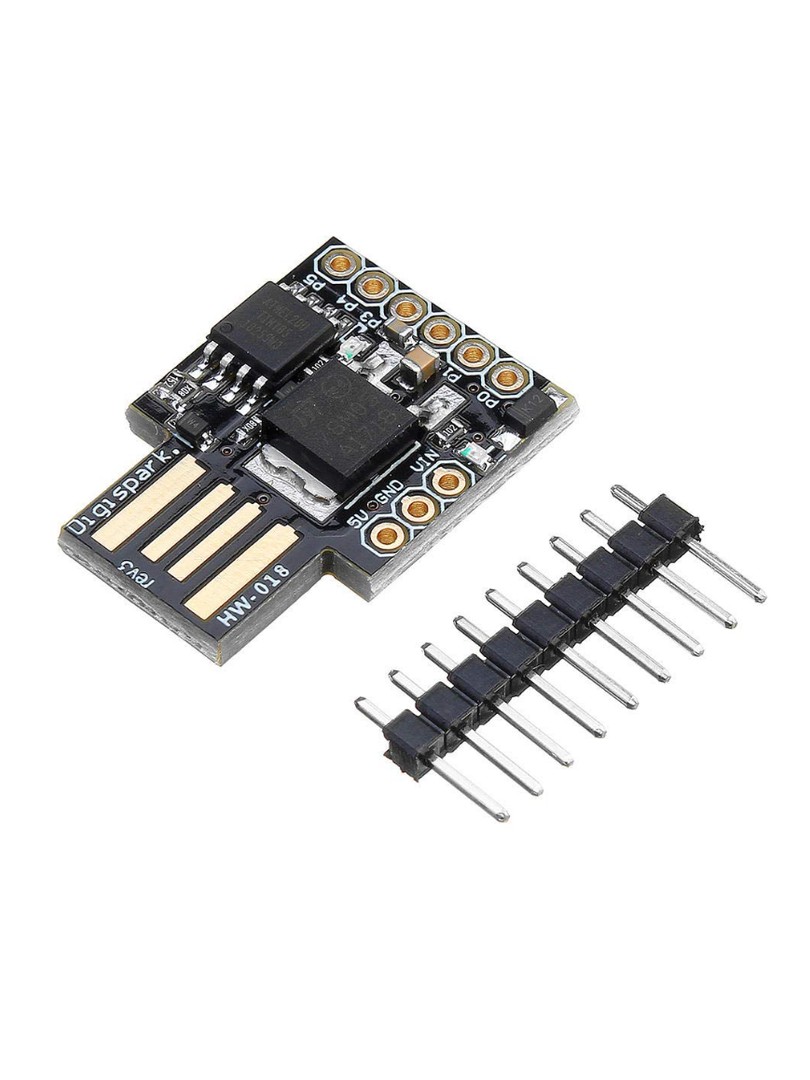

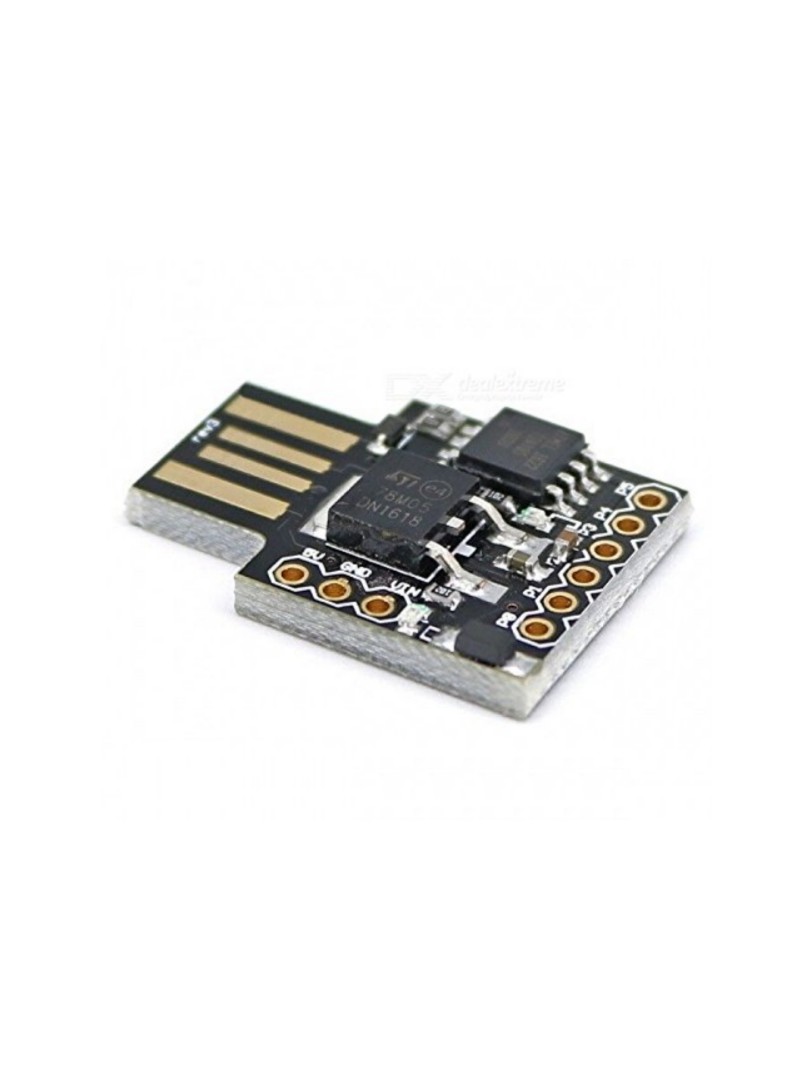

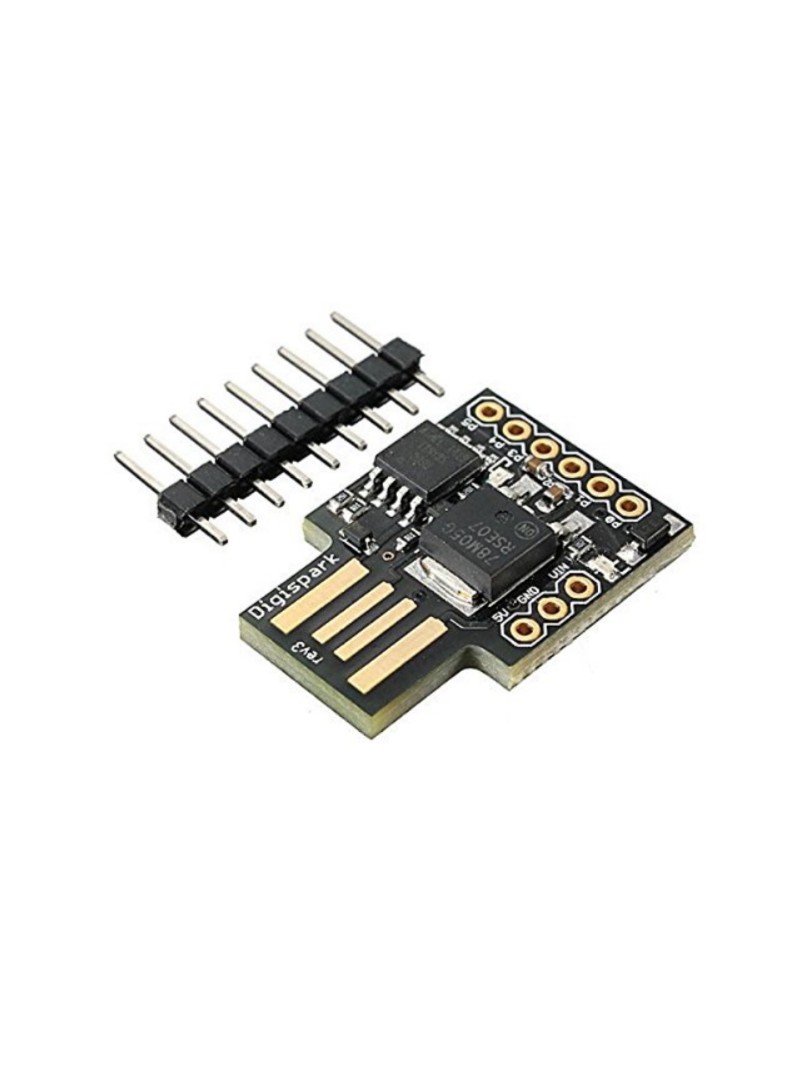

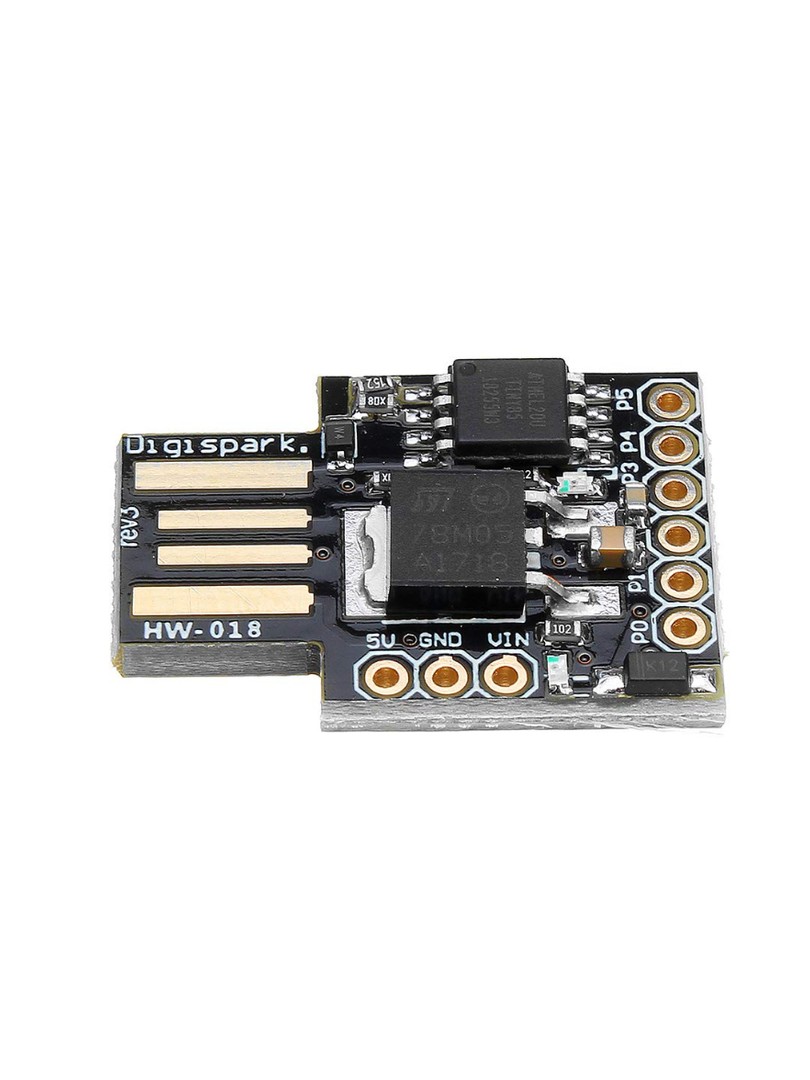

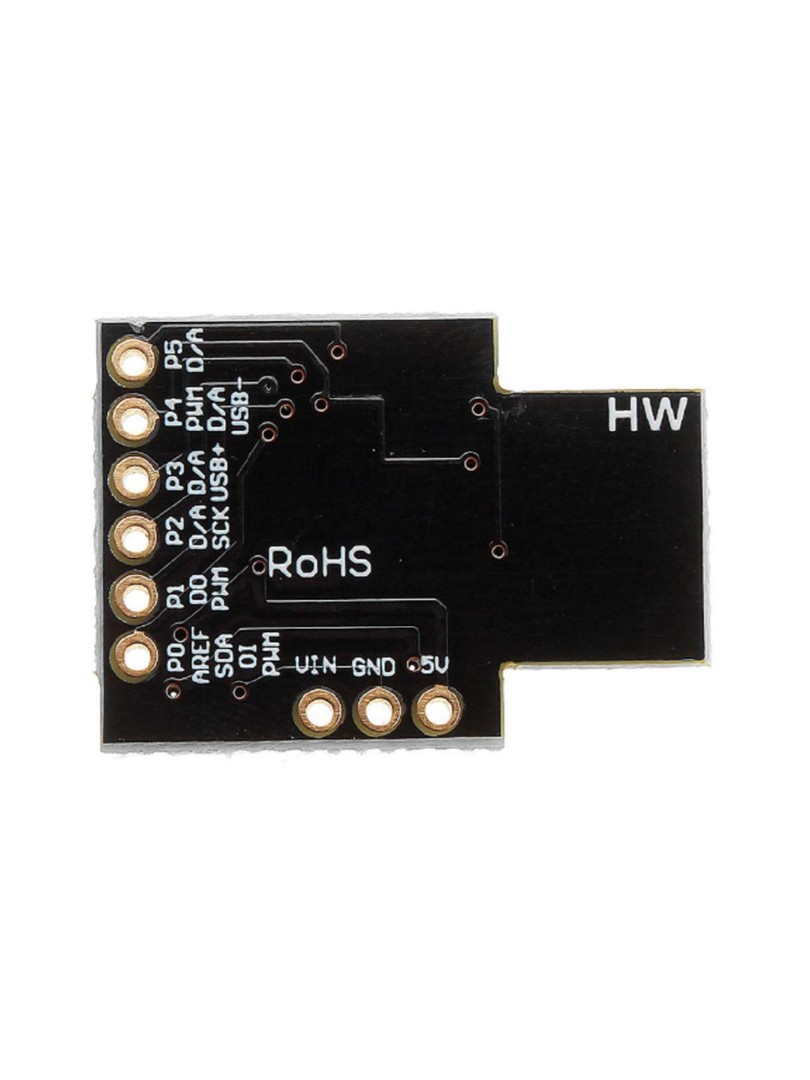

ProRock ATTINY85 USB Development Board ATtiny85 6 I/O Pins 8KB Flash

ProRock ATTINY85 – kompaktowa płytka rozwojowa z mikrokontrolerem ATtiny85, interfejsem USB i 6 pinami I/O

ATtiny85 AVR 8-bit | 8 KB Flash | 6 pinów I/O | 4 wejścia analogowe ADC | 3 wyjścia PWM | interfejsy I2C i SPI przez USI | zasilanie USB lub zewnętrzne 6–35 V DC | regulator 5 V 150 mA | kompatybilna z Arduino IDE

ProRock ATTINY85 to kompaktowa płytka rozwojowa oparta na mikrokontrolarze ATtiny85 z wbudowanym interfejsem USB. Przeznaczona dla projektów wymagających niewielkich rozmiarów i podstawowej funkcjonalności mikrokontrolera, stanowi alternatywę dla większych płytek Arduino w zastosowaniach o ograniczonej przestrzeni montażowej.

Płytka jest kompatybilna z Arduino IDE i umożliwia programowanie bezpośrednio przez złącze USB. Obsługuje zasilanie z portu USB lub z zewnętrznego źródła napięcia stałego, a wbudowany stabilizator zapewnia stałe napięcie dla podłączonych układów. Konstrukcja odpowiada funkcjonalnie rozwiązaniom typu Digispark.

Główne cechy

• Kompatybilność z Arduino IDE: programowanie w znanym środowisku na systemach Windows, macOS i Linux
• Wbudowany interfejs USB: umożliwia bezpośrednie wgrywanie programów bez dodatkowego programatora
• Elastyczne opcje zasilania: automatyczny wybór między zasilaniem USB a zewnętrznym źródłem napięcia stałego
• Regulator napięcia: stabilizuje napięcie wyjściowe na poziomie pięciu woltów dla podłączonych obwodów
• Wielofunkcyjne piny wejścia-wyjścia: obsługa cyfrowych sygnałów, odczytu analogowego i modulacji szerokości impulsu
• Wsparcie interfejsów szeregowych: komunikacja I2C i SPI realizowana przez układ peryferyjny USI mikrokontrolera ATtiny85
• Diody wskaźnikowe: sygnalizacja zasilania oraz statusu pracy płytki

Specyfikacja techniczna

• Typ produktu: płytka rozwojowa USB
• Mikrokontroler: ATtiny85 (AVR 8-bit)
• Środowisko programowania: Arduino IDE 1.0+
• Pamięć Flash: 8 KB (około 6 KB dostępne po zarezerwowaniu miejsca na bootloader)
• Liczba pinów I/O: 6
• Wejścia analogowe ADC: 4
• Wyjścia PWM: 3 (możliwość rozszerzenia programowo)
• Interfejsy szeregowe: I2C i SPI przez USI
• Zasilanie przez USB: obsługiwane
• Zakres napięcia zewnętrznego: 6–35 V DC
• Zalecane napięcie zewnętrzne: 7–16 V DC
• Napięcie wyjściowe regulatora: 5 V
• Prąd wyjściowy regulatora: 150 mA
• Wsparcie debugowania USB/szeregowego: wbudowane
• Wskaźniki LED: zasilanie, test/status

Uwagi

• Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.
• Dwa piny są wykorzystywane przez interfejs USB wyłącznie wtedy, gdy program aktywnie komunikuje się przez USB – w pozostałych przypadkach wszystkie sześć pinów jest dostępnych jako wejścia-wyjścia ogólnego przeznaczenia.
• Podczas korzystania z zewnętrznego zasilania należy zachować prawidłową polaryzację oraz nie przekraczać zalecanego zakresu napięcia wejściowego.

Typowe zastosowania

• Kompaktowe układy automatyki i sterowania
• Urządzenia DIY z interfejsem USB
• Odczyt danych z czujników w małych systemach akwizycji
• Sterowanie diodami LED i ściemnianie sygnałem PWM
• Nauka programowania mikrokontrolarów AVR w środowisku Arduino

Zawartość zestawu

• 1 × Płytka rozwojowa ProRock ATTINY85 USB

ProRock ATTINY85 USB Development Board stanowi praktyczne rozwiązanie dla projektów wymagających niewielkich rozmiarów i podstawowej funkcjonalności mikrokontrolera z dostępem do programowania przez USB. Kompatybilność z Arduino IDE oraz elastyczne opcje zasilania czynią ją użytecznym narzędziem zarówno w prototypowaniu, jak i w realizacji gotowych rozwiązań elektronicznych.
