Moduł pamięci EEPROM AT24C256 ProRock to kompaktowa płytka rozszerzeń zaprojektowana do dodawania nieulotnej pamięci danych w projektach opartych na mikrokontrolerach. Moduł wykorzystuje układ AT24C256 i komunikuje się poprzez standardowy interfejs I2C, co umożliwia przechowywanie danych nawet po odłączeniu zasilania.

Moduł przeznaczony jest do zastosowań wymagających z tworzywa zapisu parametrów konfiguracyjnych, logowania danych oraz rozbudowy pamięci w systemach wbudowanych. Dzięki możliwości ustawienia adresu I2C w zakresie od 0x50 do 0x57 można podłączyć wiele modułów do jednej magistrali I2C.

Główne cechy

Nieulotna pamięć EEPROM: dane zachowują się po odłączeniu zasilania

Interfejs I2C: dwuprzewodowa komunikacja szeregowa zgodna ze standardem I2C

Konfigurowalny adres I2C: możliwość ustawienia adresu za pomocą zworek montażowych

Wbudowane rezystory podciągające: zapewniają prawidłową pracę magistrali I2C

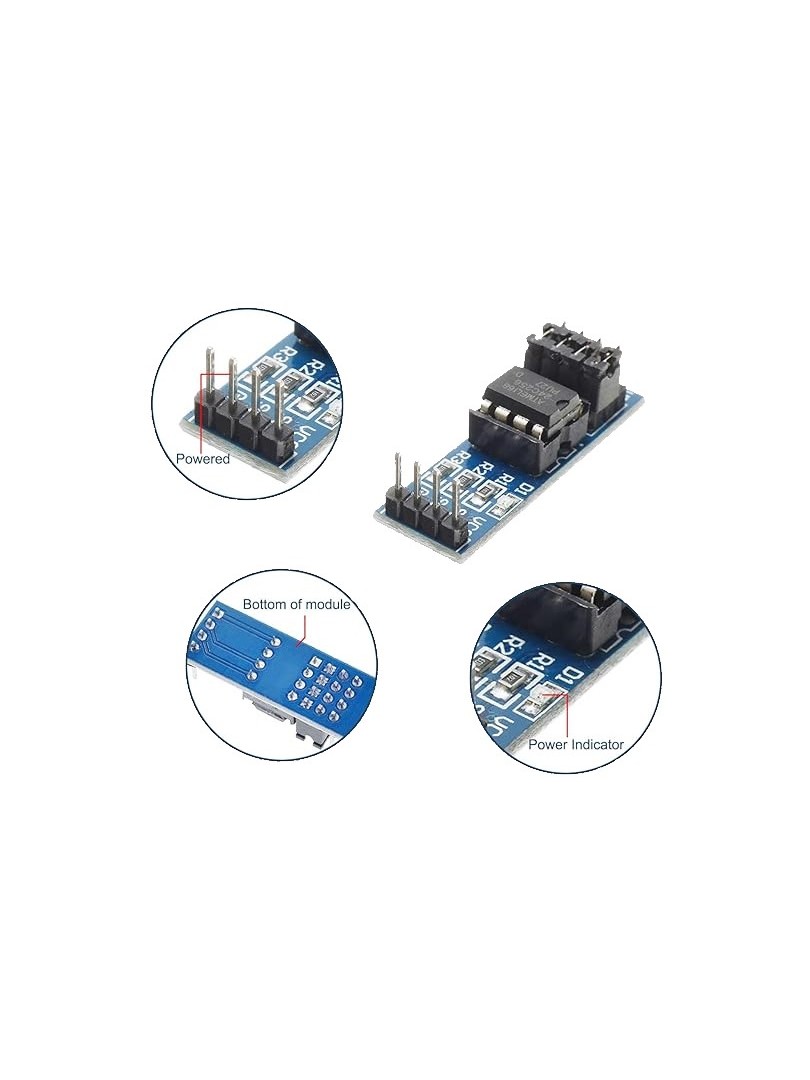

Dioda LED zasilania: wizualna kontrola stanu zasilania modułu

Wyprowadzenia opisane i rozmieszczone: ułatwiają podłączenie i debugowanie układu

Pin ochrony zapisu: możliwość zabezpieczenia pamięci przed przypadkowym nadpisaniem

Kompaktowa konstrukcja DIP: standardowy rozstaw pinów umożliwiający montaż na płytce stykowej

Zasada działania

Moduł wykorzystuje układ AT24C256, który organizuje pamięć w postaci ośmiu tysięcy dziewięćdziesięciu dwóch słów po osiem bitów każde. Komunikacja odbywa się przez interfejs I2C składający się z linii danych SDA i linii zegara SCL. Adres I2C urządzenia można skonfigurować za pomocą zworek A0, A1 i A2, co pozwala na podłączenie maksymalnie ośmiu modułów do jednej magistrali. Pin WP umożliwia programową lub sprzętową ochronę zapisanej pamięci przed nadpisaniem. Wbudowane rezystory podciągające eliminują potrzebę dodatkowych elementów zewnętrznych w większości zastosowań.

Specyfikacja techniczna

Typ modułu: moduł pamięci EEPROM

Układ: AT24C256

Pojemność pamięci: 256Kb (32KB)

Organizacja pamięci: 8192 × 8-bit

Interfejs: I2C (dwuprzewodowy szeregowy)

Zakres adresów I2C: 0x50 – 0x57

Napięcie zasilania: DC 2,7V – 5,5V

Pobór prądu: około 5mA

Rozstaw pinów: 2,54 mm

Temperatura pracy: −55°C do +125°C

Wymiary PCB: około 36,5 × 12 mm

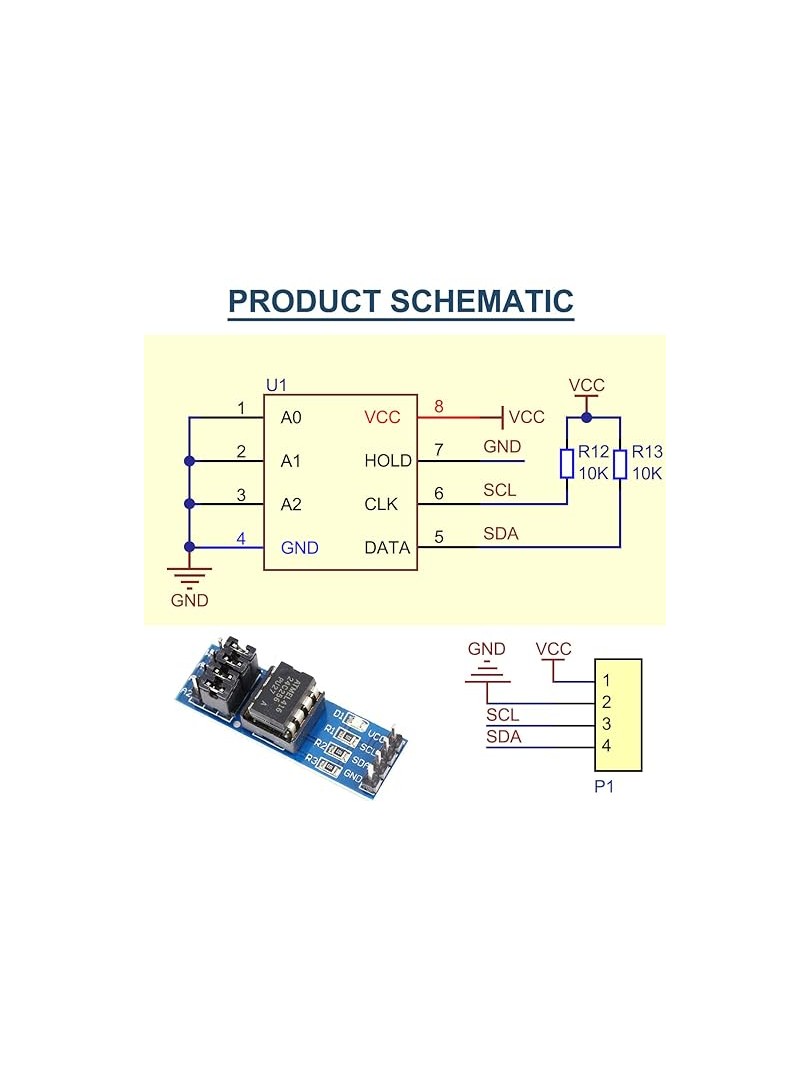

Wyprowadzenia (Pinout)

VCC: zasilanie (2,7–5,5V)

GND: masa

SDA: linia danych I2C

SCL: linia zegara I2C

A0 / A1 / A2: piny wyboru adresu I2C

WP: sterowanie ochroną zapisu

Uwagi

Adres I2C należy ustawić za pomocą zworek montażowych A0, A1 i A2.

Moduł jest wyposażony w wbudowane rezystory podciągające dla magistrali I2C.

Pin ochrony zapisu WP można skonfigurować za pomocą zworki.

Typowe zastosowania

Systemy akwizycji danych

Przechowywanie konfiguracji i parametrów

Logowanie danych nieulotnych

Rozbudowa pamięci w systemach wbudowanych

Nauka i eksperymenty z pamięcią EEPROM

Zawartość zestawu

5 × Moduł pamięci EEPROM AT24C256 I2C

1 × Kabel dwudziestopinowy żeńsko-męski

Moduł pamięci EEPROM AT24C256 I2C ProRock stanowi proste i wielokrotnego użytku rozwiązanie do dodawania działający pamięci nieulotnej w projektach opartych na mikrokontrolerach. Dzięki standardowemu interfejsowi I2C oraz kompaktowej konstrukcji moduł jest łatwy w integracji i obsłudze.
