ProRock Arduino Shield z 4-Cyfrowym Wyświetlaczem 7-Segmentowym | Odbiornik IR | Buzzer | Interfejsy Servo i Czujników
Shield Arduino z wyświetlaczem 4-cyfrowym LED 7-segmentowym | sterownik 74HC595 | 4 LED | 3 przyciski funkcyjne + reset | buzzer | odbiornik IR | potencjometr dokładny 3296 | interfejsy DS18B20 i LM35 | złącze servo | kompatybilny z Arduino UNO, Leonardo, Mega 2560

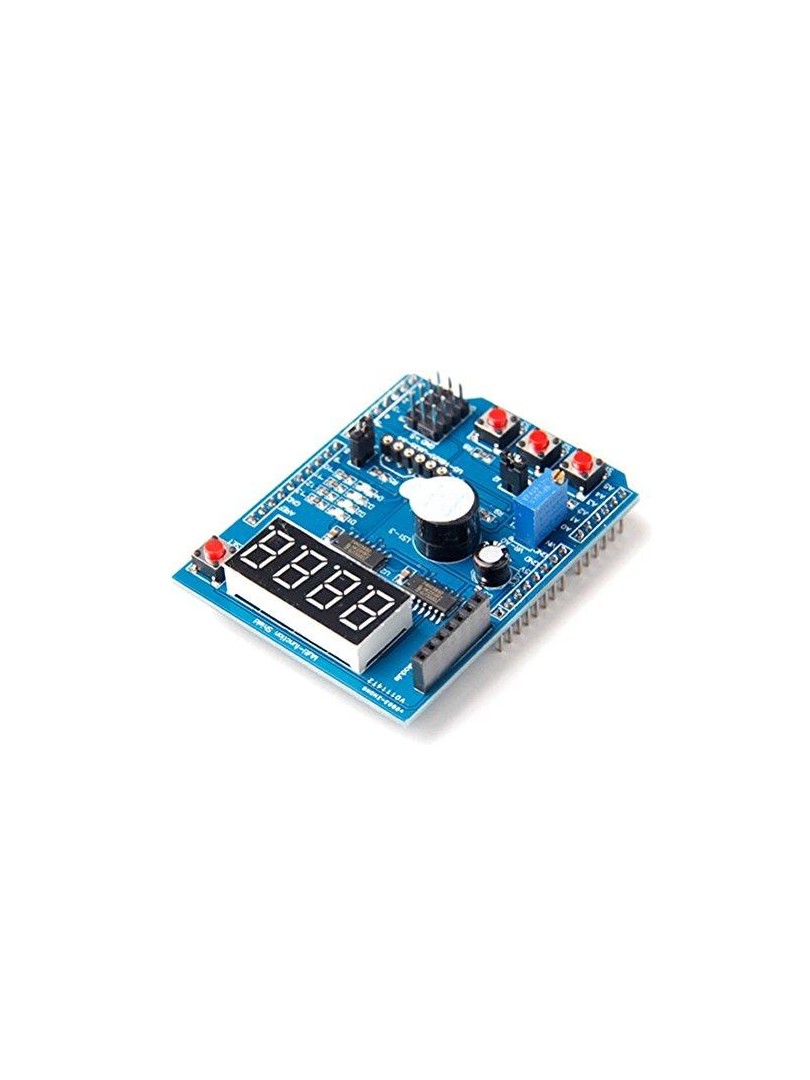

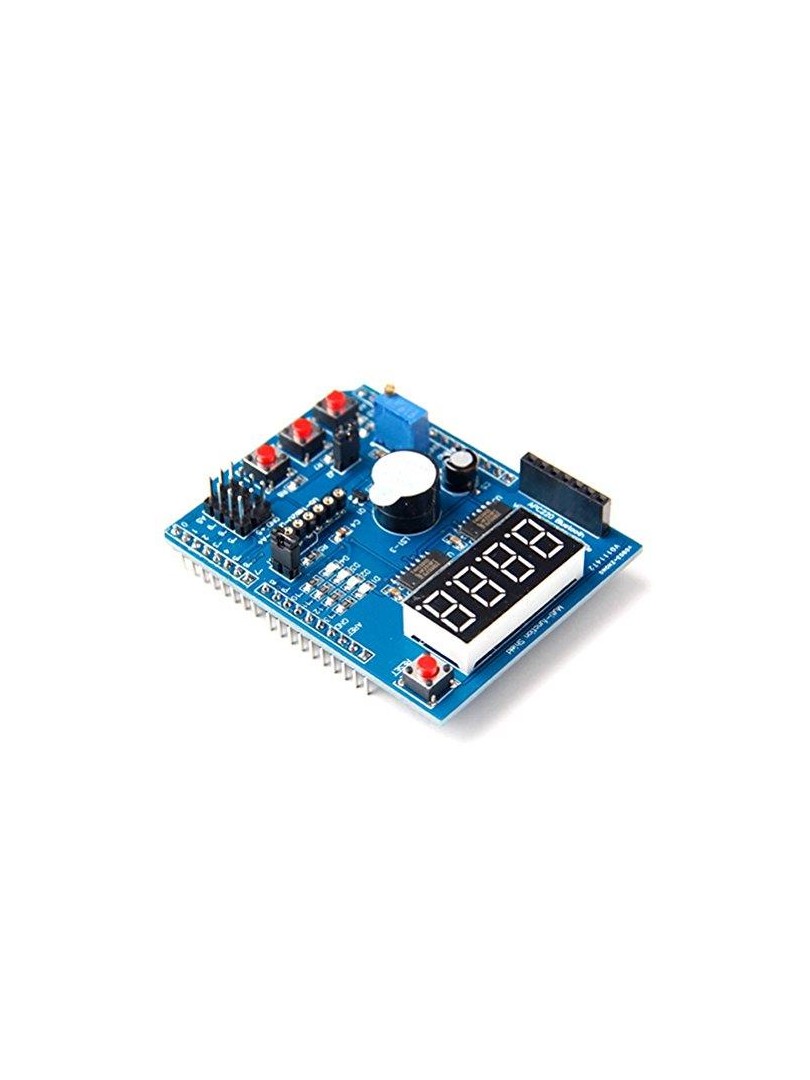

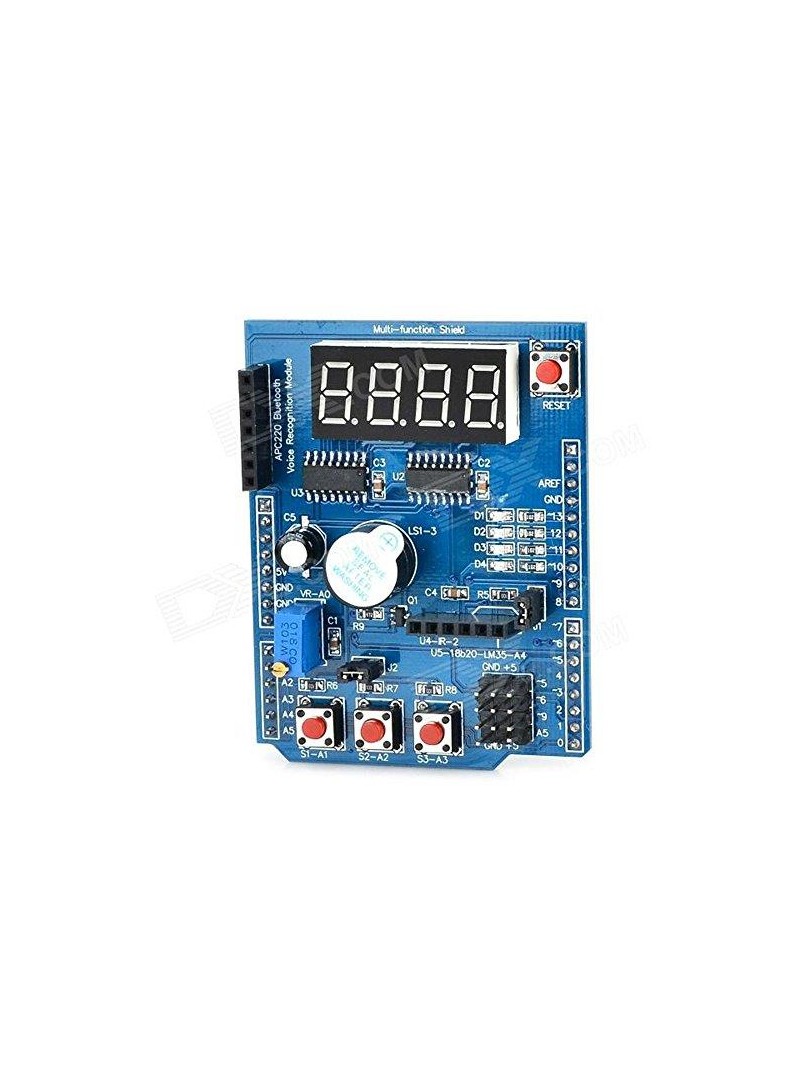

ProRock Multi-Function Shield to uniwersalna płytka rozszerzająca zaprojektowana dla popularnych platform Arduino. Shield montowany bezpośrednio na kontrolerze dostarcza zintegrowane elementy interfejsu człowiek-maszyna, sprzętowy wyświetlacz oraz liczne złącza czujników i modułów rozszerzających, umożliwiając szybkie prototypowanie i eksperymenty.
Płytka przeznaczona jest dla osób uczących się programowania mikrokontrolerów, realizujących projekty edukacyjne oraz dla hobbystów potrzebujących gotowego zestawu elementów do testowania cyfrowych wejść-wyjść, protokołu SPI z rejestrem przesuwnym 74HC595 oraz podstawowych funkcji interfejsu użytkownika.
Główne cechy
- Bezpośrednia kompatybilność: shield montowany wprost na płytkach Arduino UNO, Leonardo, Mega 2560 i podobnych
- Wyświetlacz 7-segmentowy: czterocyfrowy wyświetlacz LED sterowany rejestrem przesuwnym 74HC595 redukującym liczbę zajmowanych linii I/O
- Diody LED: cztery wskaźniki LED do sygnalizacji statusu i debugowania
- Przyciski sterujące: trzy przyciski funkcyjne oraz dedykowany przycisk reset zapewniające podstawowy interfejs użytkownika
- Buzzer: wbudowany buzzer do sygnalizacji dźwiękowej i eksperymentów z tonem
- Odbiornik podczerwieni: zintegrowany odbiornik IR umożliwiający zdalne sterowanie za pomocą pilota
- Potencjometr dokładny: trimmer wieloobrotowy 3296 podłączony do wejścia analogowego
- Złącze servo: dedykowany interfejs do podłączania i sterowania serwomechanizmami
- Interfejsy czujników temperatury: goldpiny do podłączenia czujników DS18B20 i LM35
- Złącza rozszerzeń: interfejsy do montażu modułów Bluetooth, bezprzewodowych oraz modułów głosowych i rozpoznawania mowy
- Interfejs detekcji IR: złącze do eksperymentów z wykrywaniem ruchu lub prostym liczeniem obiektów
Zasada działania
Shield montowany jest bezpośrednio na pinach Arduino. Wyświetlacz 7-segmentowy sterowany jest przez rejestr przesuwny 74HC595 wykorzystujący protokół SPI, co zmniejsza liczbę zajętych linii GPIO kontrolera. Przyciski funkcyjne podłączone są do cyfrowych wejść umożliwiając odczyt stanu logicznego. Potencjometr 3296 dostarcza zmienne napięcie analogowe odczytywane przez przetwornik ADC mikrokontrolera. Odbiornik IR dekoduje sygnały z pilotów na podczerwień. Złącza czujników i modułów rozszerzających wyprowadzają linie zasilania oraz sygnałowe umożliwiając szybkie podłączanie zewnętrznych urządzeń bez lutowania.
Specyfikacja techniczna
- Typ produktu: wielofunkcyjny shield Arduino
- Kompatybilność: Arduino UNO (2009), Leonardo, Mega 2560 i podobne kontrolery
- Wyświetlacz: 4-cyfrowy LED 7-segmentowy
- Sterownik wyświetlacza: 74HC595 (rejestr przesuwny SPI)
- Liczba wskaźników LED: 4
- Przyciski: 3 funkcyjne + 1 reset
- Buzzer: wbudowany
- Odbiornik podczerwieni: zintegrowany
- Interfejs detekcji IR: dostępny
- Potencjometr: 3296 dokładny wieloobrotowy (wejście analogowe)
- Interfejsy czujników temperatury: DS18B20, LM35
- Złącze servo: dostępne
- Złącza rozszerzeń: interfejsy modułów Bluetooth, bezprzewodowych, głosowych i rozpoznawania mowy
Uwagi
- Produkt jest płytką rozszerzającą wymagającą zainstalowania na kompatybilnym kontrolerze Arduino.
- Sterowanie wyświetlaczem 4-cyfrowym odbywa się poprzez rejestr przesuwny 74HC595 z użyciem logiki szeregowej.
- Podczas podłączania modułów zewnętrznych należy zapewnić zgodność poziomów napięcia oraz prawidłowe okablowanie zgodne z wymaganiami danego modułu.
Typowe zastosowania
- Nauka programowania Arduino (obsługa cyfrowych I/O, protokół SPI, rejestr 74HC595, podstawy interfejsu HMI)
- Szybkie prototypowanie projektów z diodami LED, przyciskami, buzzerem i wyświetlaczem
- Projekty wykorzystujące zdalne sterowanie na podczerwień
- Demonstracje sterowania serwomechanizmami
- Eksperymenty z pomiarami temperatury za pomocą czujników DS18B20 lub LM35
- Projekty edukacyjne i dydaktyczne wykorzystujące gotowy zestaw elementów interfejsu
Zawartość zestawu
- 1 × ProRock Multi-Function Shield
ProRock Multi-Function Shield integruje kluczowe komponenty interfejsu użytkownika, sprzętowy wyświetlacz oraz liczne złącza czujników i modułów rozszerzających na jednej płytce, przyśpieszając prototypowanie i debugowanie projektów Arduino. Shield stanowi praktyczne narzędzie zarówno dla osób uczących się podstaw programowania mikrokontrolerów, jak i dla rozbudowanych użytkowników realizujących złożone projekty.
