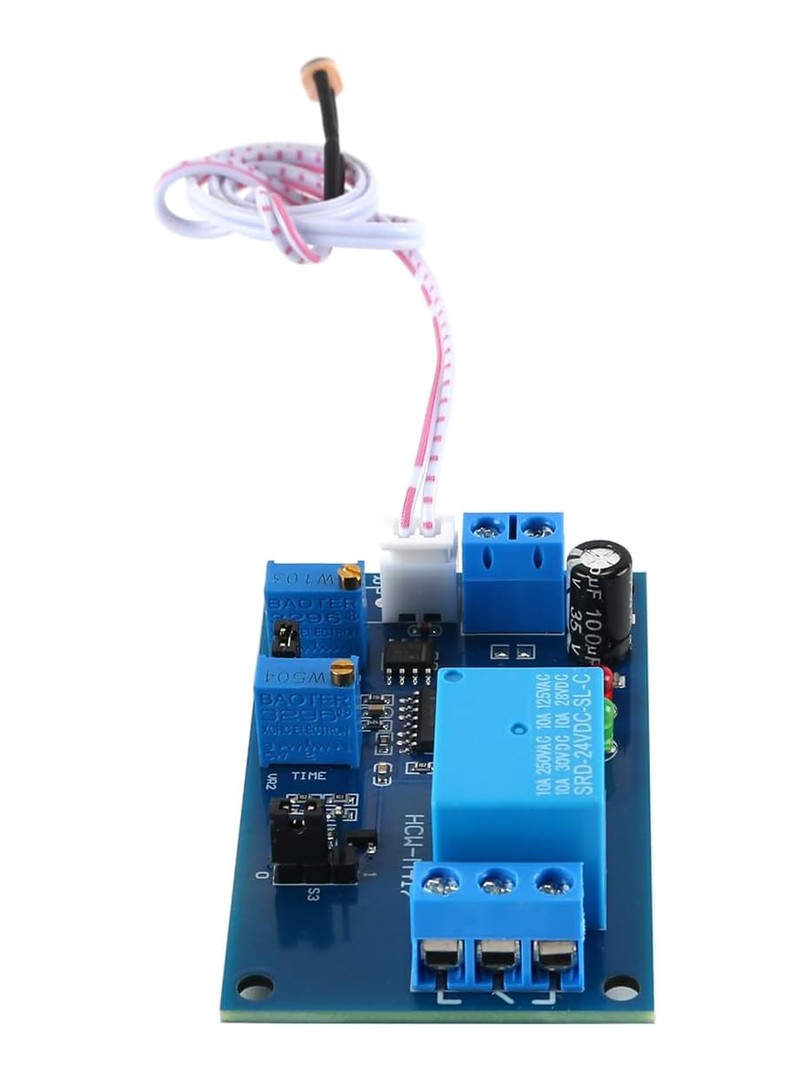

Moduł ProRock XH-M131 to kompaktowy sterownik przekaźnikowy sterowany fotorezystorem, przeznaczony do automatycznego przełączania obciążeń w zależności od poziomu oświetlenia otoczenia. Wykorzystując zewnętrzny czujnik fotorezystorowy, moduł umożliwia realizację funkcji dzień/noc oraz automatyki oświetleniowej w systemach przemysłowych i zewnętrznych instalacjach oświetleniowych.

Urządzenie wyposażono w potencjometr do regulacji czułości i opóźnienia załączania, diody LED sygnalizujące stan zasilania i przekaźnika oraz sprawny przekaźnik zdolny do przełączania obciążeń wysokoprądowych. Zabezpieczenia przeciwzakłóceniowe i stabilizator napięcia zapewniają działający pracę w środowisku zasilania dwudziestoczterowoltowego.

Główne cechy

Automatyczne sterowanie światłem: przełączanie obciążeń na podstawie natężenia światła otoczenia

Regulacja czułości i opóźnienia: dostosowanie progu aktywacji i eliminacja migotania przekaźnika

Zasilanie przemysłowe: kompatybilność z typowymi systemami sterowania zasilanymi napięciem stałym

Wyjście przekaźnikowe wysokoprądowe: przełączanie obciążeń prądu przemiennego i stałego

Zabezpieczenia: ochrona przed odwrotną polaryzacją i zakłóceniami elektromagnetycznymi

Sygnalizacja stanu: diody LED informujące o zasilaniu i stanie przekaźnika

Łatwy montaż: cztery otwory montażowe i zewnętrzny czujnik z przewodem

Zasada działania

Moduł analizuje napięcie z fotorezystora, którego rezystancja zmienia się wraz z natężeniem światła padającego. Zintegrowany układ przetwarzania sygnału porównuje aktualny poziom oświetlenia z progiem ustawionym potencjometrem. Po przekroczeniu progu i upływie czasu opóźnienia przekaźnik zmienia stan, przełączając podłączone obciążenie. Funkcja opóźnienia zapobiega niepożądanemu przełączaniu przy krótkookresowych zmianach oświetlenia.

Specyfikacja techniczna

Model: XH-M131

Typ produktu: moduł przekaźnika sterowanego światłem

Napięcie wejściowe: 24V DC

Metoda sterowania: detekcja natężenia światła (fotorezystor)

Prąd spoczynkowy: około 12 mA

Maksymalny pobór mocy: około 28 mA

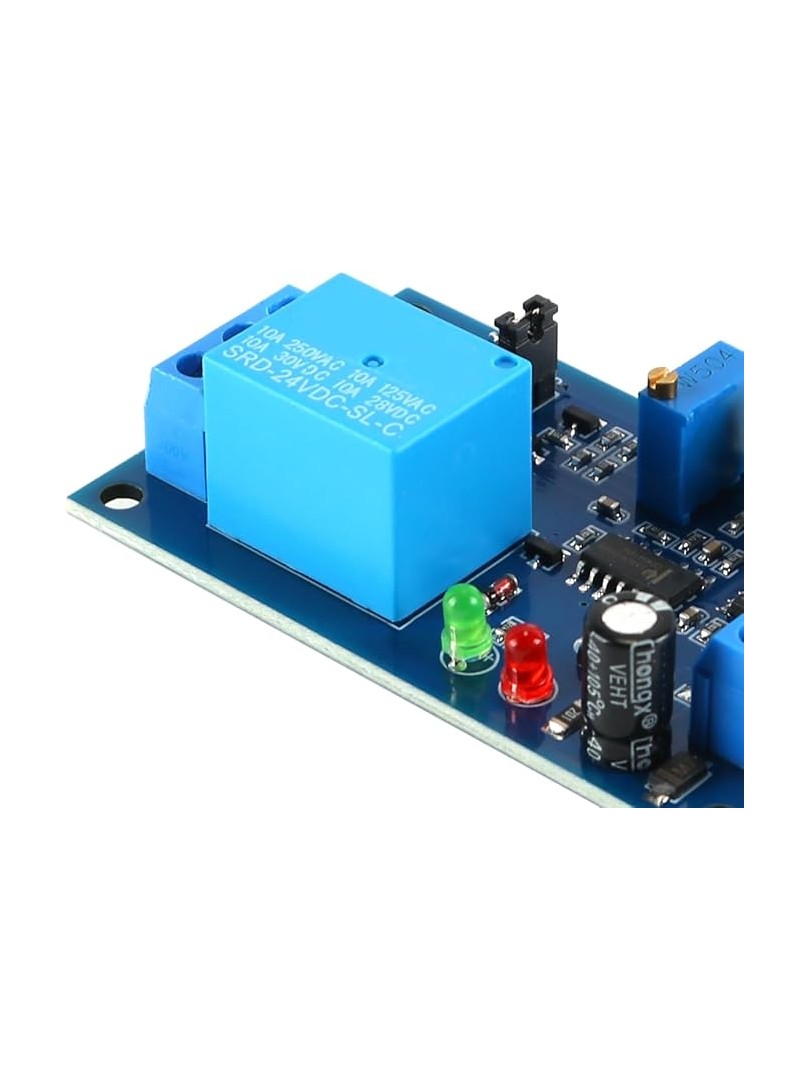

Obciążalność przekaźnika: 250V AC przy 10A, 30V DC przy 10A

Wyjście przekaźnika: COM / NO / NC

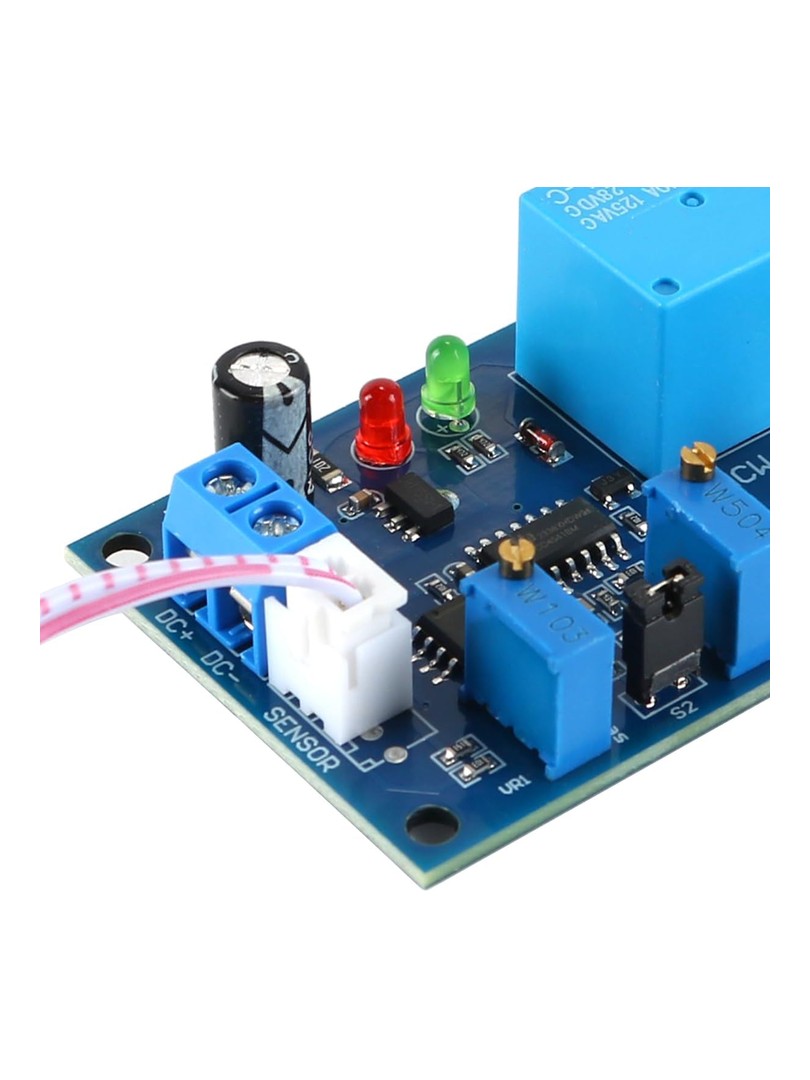

Wskaźniki: czerwona dioda LED (zasilanie), niebieska dioda LED (aktywny przekaźnik)

Regulacja czułości: potencjometr montażowy z funkcją regulacji opóźnienia

Zabezpieczenia: dioda ochronna, kondensator filtrujący, kondensator przeciwzakłóceniowy, stabilizator 7805

Długość przewodu czujnika: około 50 cm

Montaż: 4 otwory pod śruby M3

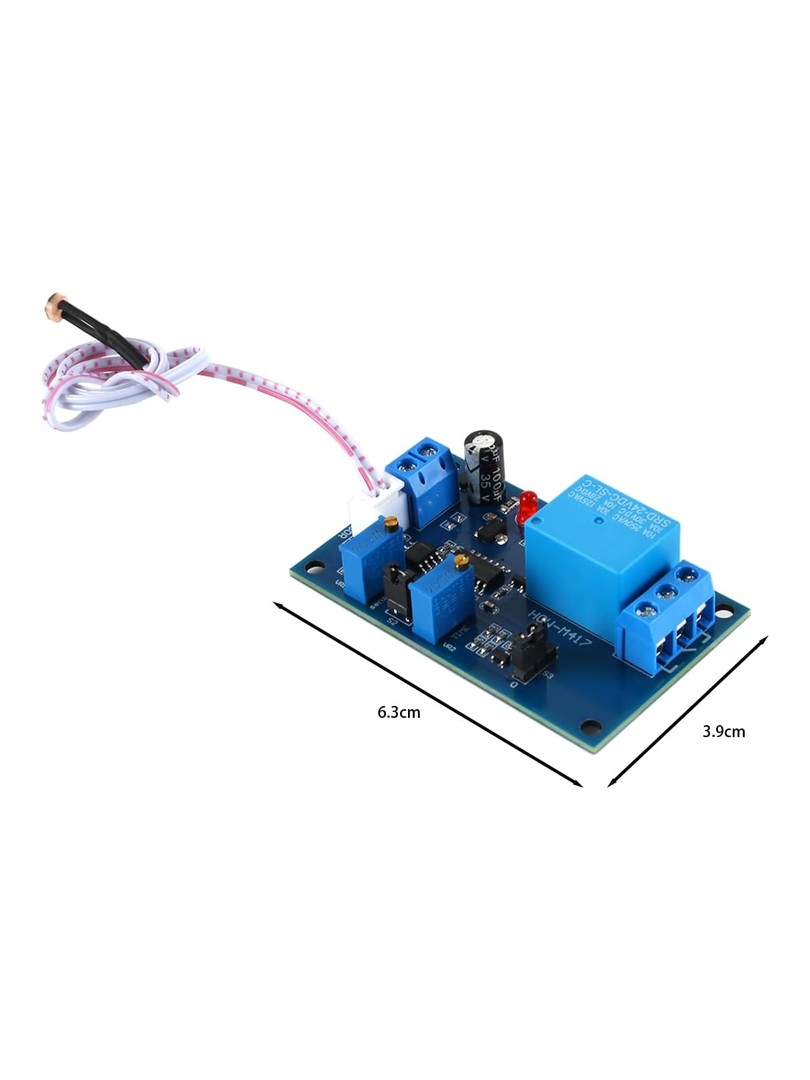

Wymiary: około 53 × 31 × 18 mm

Masa: około 22 g

Uwagi

Należy dostosować czułość i opóźnienie, aby uniknąć przełączania przekaźnika przy wartościach progowych oświetlenia.

Wybór wyjścia NO lub NC zależy od wymagań aplikacji.

Podczas sterowania obciążeniami wysokonapięciowymi wymagana jest odpowiednia izolacja elektryczna.

Typowe zastosowania

Automatyka oświetlenia ulicznego i zewnętrznego

Sterowanie oświetleniem ogrodowym i krajobrazowym

Zarządzanie oświetleniem w instalacjach przemysłowych

Systemy oświetlenia solarnego i inteligentnego

Projekty automatyki opartej na natężeniu światła

Zawartość zestawu

1 × Moduł przekaźnika fotorezystorowego XH-M131 DC 24V

1 × Przewód z czujnikiem fotorezystorowym (około 50 cm)

Moduł ProRock XH-M131 stanowi stałe, regulowane rozwiązanie klasy przemysłowej do automatycznego przełączania opartego na detekcji światła, łączące czujnik fotorezystorowy, sterowanie przekaźnikowe i zabezpieczoną pracę w systemach dwudziestoczterowoltowych dla wymagających zastosowań automatyki.
