ProRock Nano Expansion Adapter – płytka rozszerzeń dla Arduino Nano z regulatorem 3.3V i wejściem DC
Płytka breakout Arduino Nano | 14 cyfrowych + 8 analogowych wyprowadzeń | układ potrójny (sygnał, GND, zasilanie) | regulator 3.3V | wejście DC barrel jack | pola pod goldpiny UNO | wymiary 60 × 53 × 13 mm

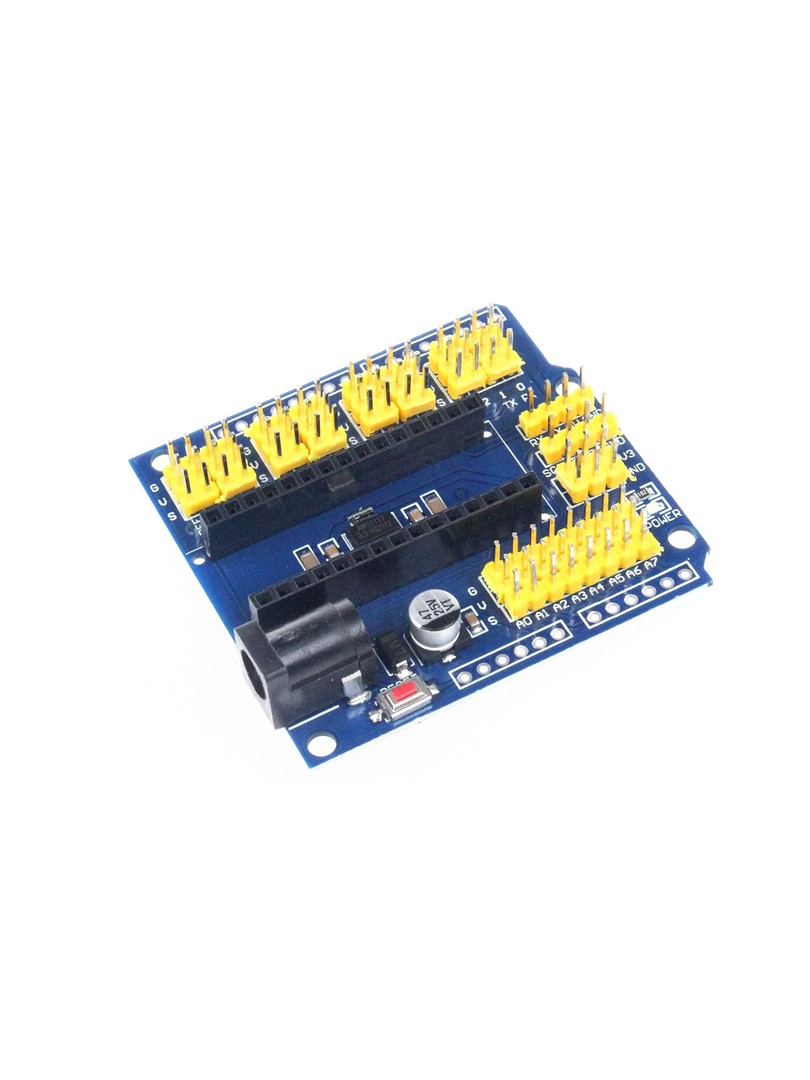

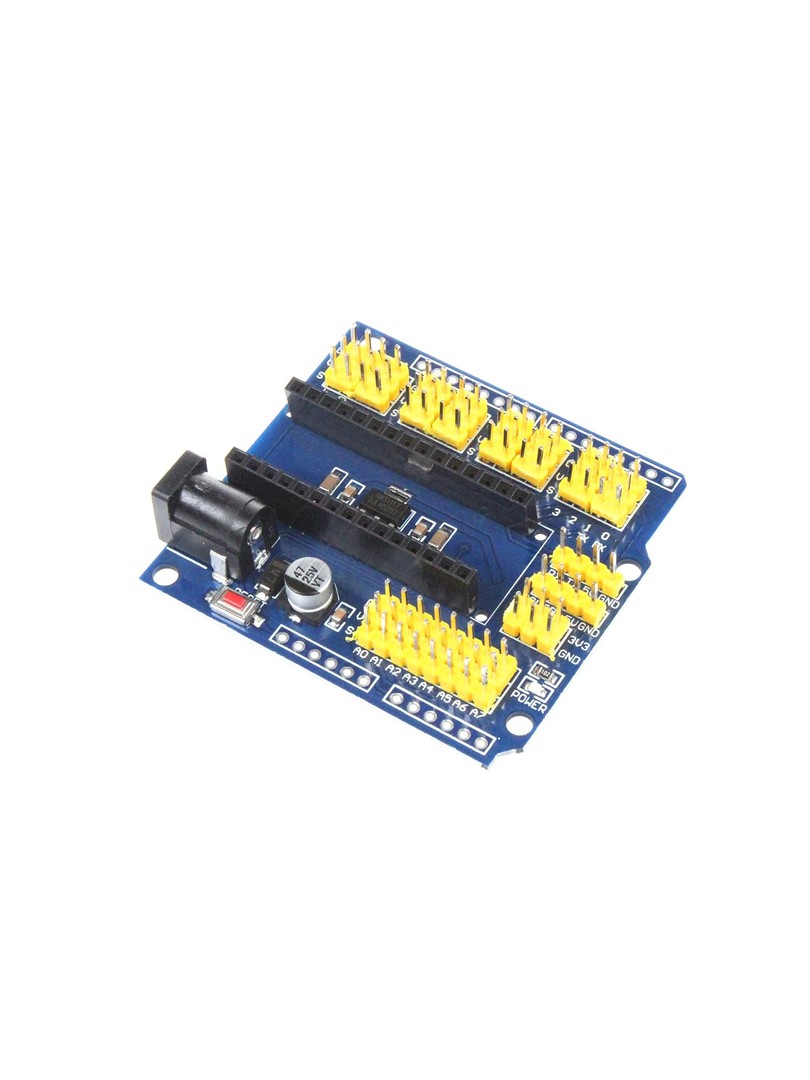

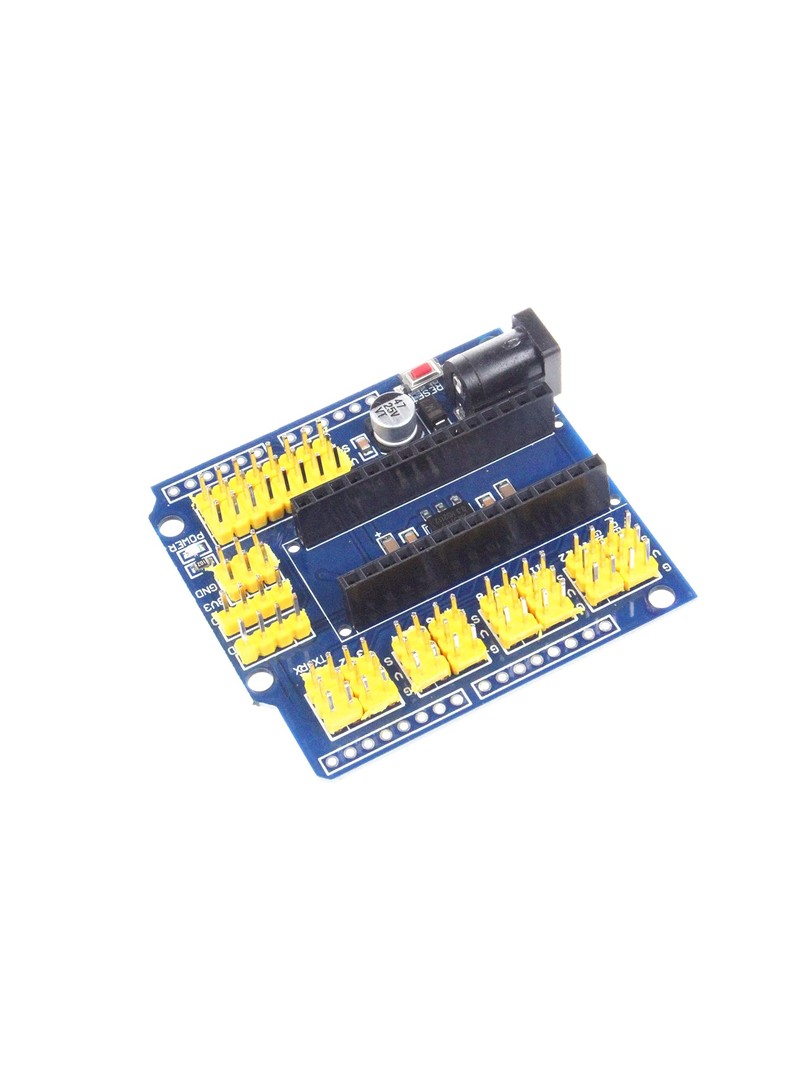

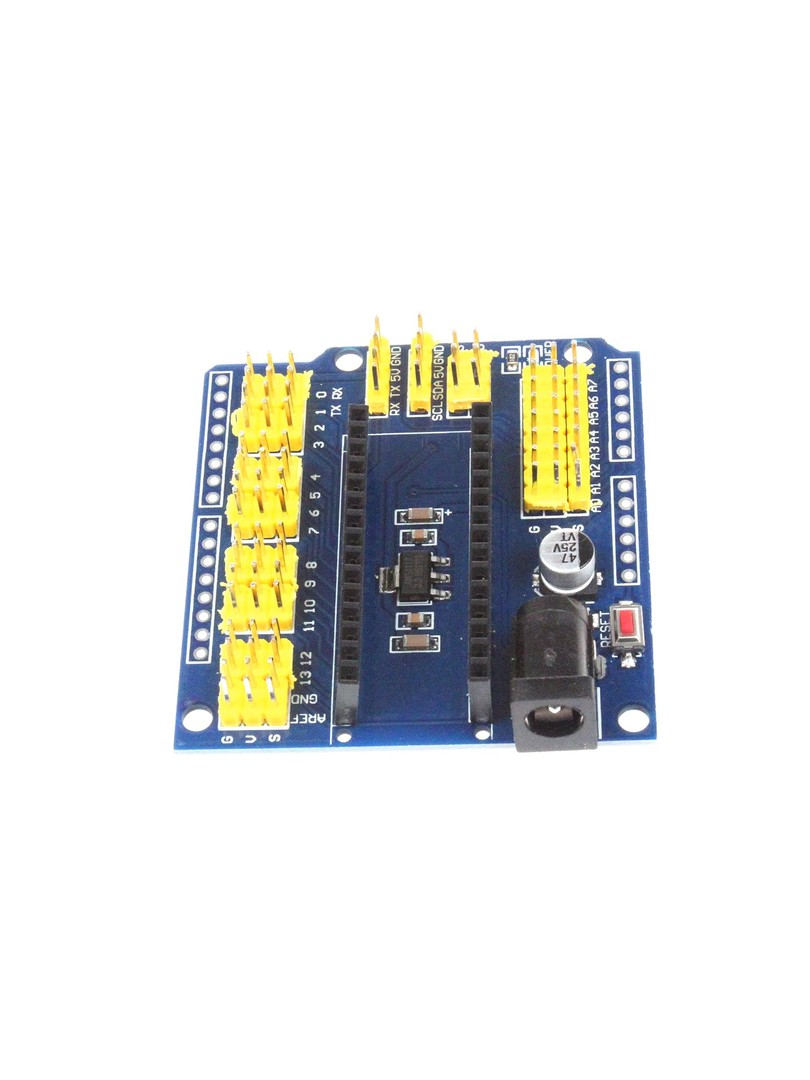

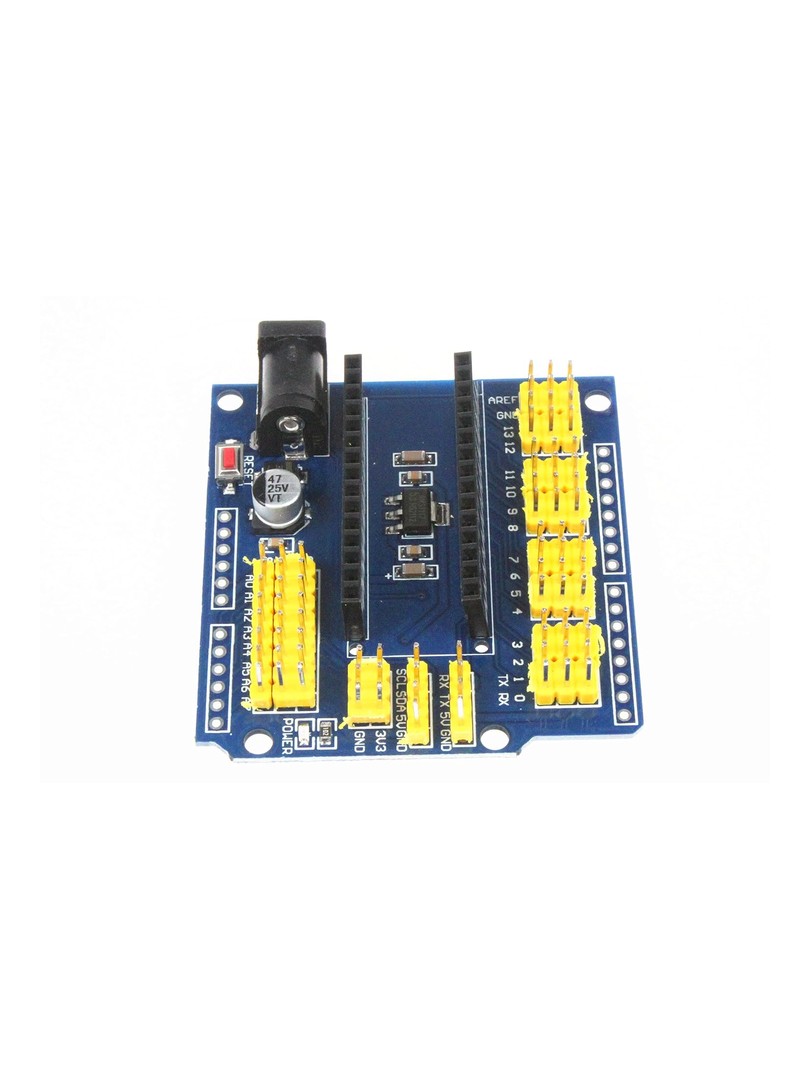

ProRock Nano Expansion Adapter to płytka rozszerzeń i breakout dla Arduino Nano, która umożliwia szybkie prototypowanie bez konieczności stosowania płytki stykowej. Każde wyprowadzenie cyfrowe i analogowe zostało zgrupowane z liniami zasilania i masy, co ułatwia podłączanie czujników, serwomechanizmów i innych urządzeń peryferyjnych za pomocą przewodów typu DuPont lub standardowych kabli servo.
Płytka oferuje dodatkowe wejście zasilania DC typu barrel jack oraz dostarcza napięcie 3.3V, rozszerzając standardowe możliwości zasilania modułu Nano. Zewnętrzne pola pod goldpiny są rozmieszczone zgodnie z układem płytek rozszerzeń UNO, co pozwala na instalację nagłówków i montaż kompatybilnych shieldów.
Główne cechy
- Układ potrójny wyprowadzeń: każdy pin sygnałowy zgrupowany z zasilaniem i masą umożliwia bezpośrednie podłączanie przewodów i uprości okablowanie
- Pełny dostęp do portów: wszystkie piny cyfrowe i analogowe modułu Nano wyprowadzone na dedykowane złącza
- Kompatybilność z serwomechanizmami: układ wyprowadzeń przystosowany do standardowych przewodów servo oraz kabli czujników
- Zewnętrzne zasilanie DC: gniazdo barrel jack umożliwia podłączenie zasilacza sieciowego i dystrybucję mocy do podłączonych urządzeń
- Wyjście 3.3V: dedykowana szyna napięciowa do zasilania modułów i czujników wymagających niższego napięcia
- Kompatybilność z shieldami UNO: zewnętrzne pola umożliwiają montaż nagłówków i instalację płytek rozszerzeń w standardzie Arduino UNO
Zasada działania
Płytka rozszerza wyprowadzenia Arduino Nano poprzez routing portów cyfrowych i analogowych do zgrupowanych złączy, w których każdy sygnał ma przypisaną dedykowaną linię zasilania i masy. Rozwiązanie to eliminuje potrzebę stosowania osobnych przewodów zasilających dla każdego czujnika czy serwomechanizmu. Płytka przyjmuje napięcie z zewnętrznego źródła DC i rozprowadza je po szynach zasilających, jednocześnie udostępniając napięcie stabilizowane 3.3V. Opcjonalny montaż nagłówków wzdłuż zewnętrznej krawędzi pozwala na instalację standardowych shieldów Arduino UNO.
Specyfikacja techniczna
- Typ produktu: płytka rozszerzeń i breakout dla Arduino Nano
- Wyprowadzenia cyfrowe: 14 pinów I/O w układzie servo (GND, zasilanie, sygnał)
- Wyprowadzenia analogowe: 8 pinów analogowych z zasilaniem i masą
- Wyjścia PWM: 6 pinów PWM
- Wejścia zasilania: 1 gniazdo DC barrel jack + 1 wejście zasilania servo
- Wyprowadzenia I2C: dedykowane piny rozszerzenia I2C
- Wyjście napięcia odniesienia: AREF
- Wyjście 3.3V: dostępna szyna 3.3V
- Pola pod goldpiny UNO: rozstaw 2.54 mm (0.1 cala) wzdłuż zewnętrznej krawędzi
- Wymiary płytki: 60 × 53 × 13 mm
- Dostępny prąd z USB Nano: około 50 mA
Uwagi
- Należy zachować poprawną polaryzację i układ pinów podczas podłączania przewodów servo i kabli DuPont.
- W przypadku obciążeń wymagających większych prądów zaleca się stosowanie zewnętrznego zasilania DC zamiast portu USB modułu Nano.
- Przed lutowaniem nagłówków do montażu shieldów należy sprawdzić prawidłowe wyrównanie pinów.
Typowe zastosowania
- Szybkie prototypowanie i stanowiska testowe z Arduino Nano
- Projekty robotyczne i automatyki wymagające uporządkowanego okablowania serwomechanizmów i czujników
- Sterowniki robotów mobilnych i manipulatorów
- Dydaktyczne stanowiska elektroniczne i laboratoria edukacyjne
- Projekty wymagające dystrybucji zewnętrznego zasilania DC do wielu urządzeń peryferyjnych
Zawartość zestawu
- 1 × ProRock Nano Expansion Adapter Breakout Board IO Shield
ProRock Nano Expansion Adapter to praktyczne rozwiązanie dla projektów z Arduino Nano, które łączy funkcje płytki breakout i systemu dystrybucji zasilania w kompaktowej formie, przyspieszając proces montażu i testowania układów elektronicznych.
