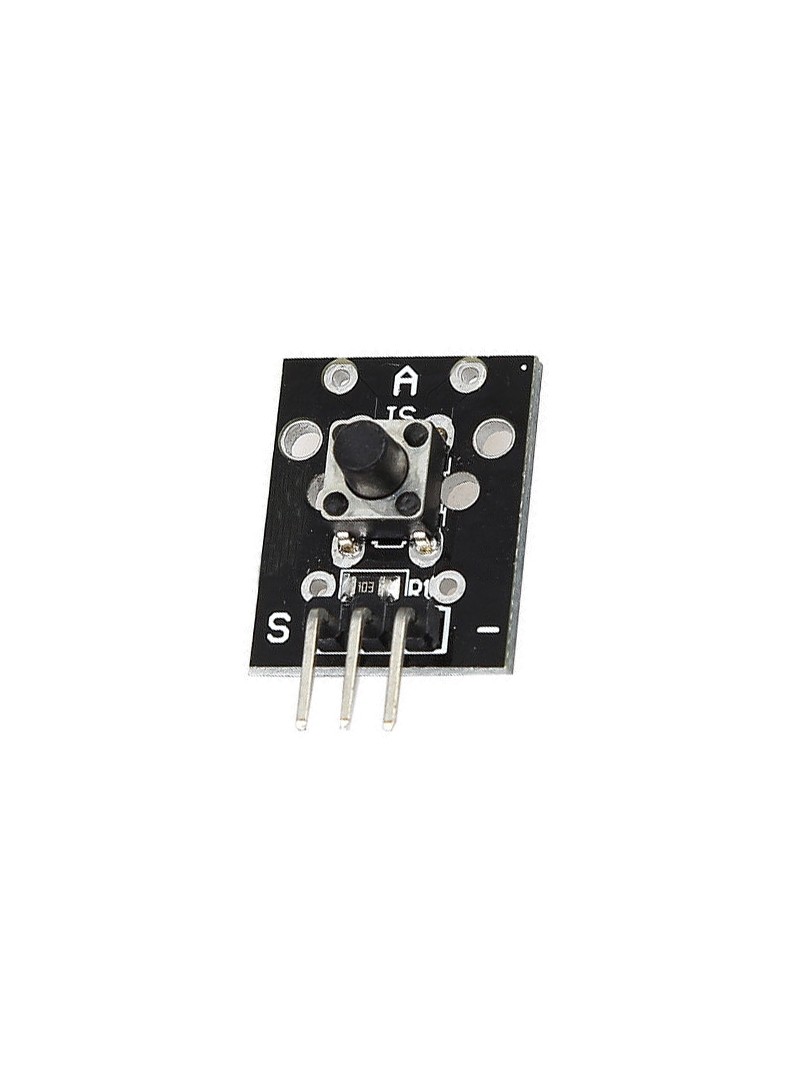

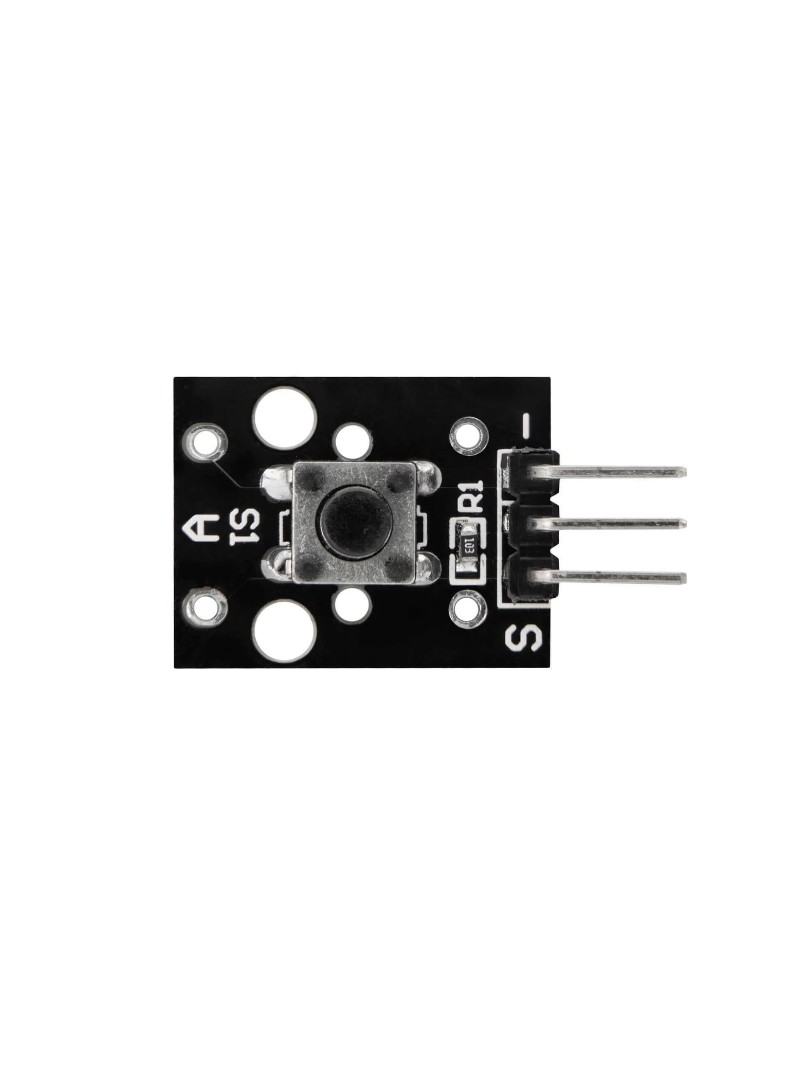

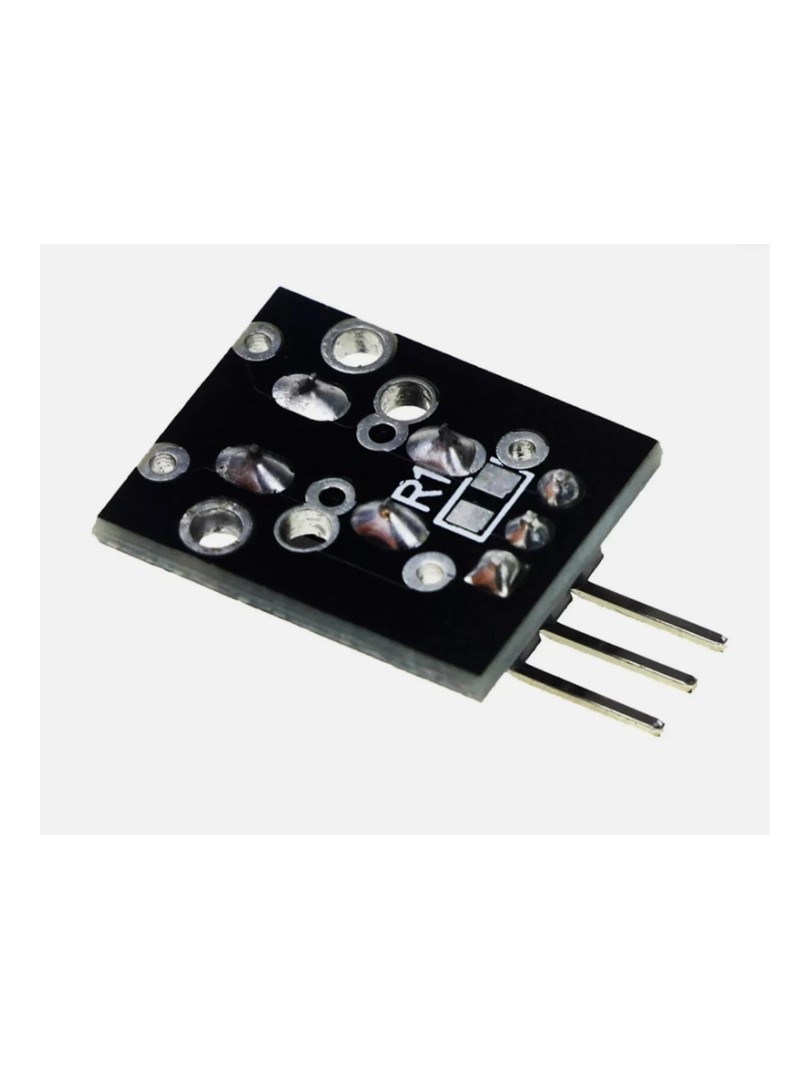

Moduł KY-004 to prosty w obsłudze przycisk taktylny zamontowany na płytce PCB z wyprowadzeniami kompatybilnymi ze środowiskiem Arduino. Przeznaczony jest do wykrywania naciśnięcia przez użytkownika i przekazywania sygnału cyfrowego do mikrokontrolera. Stosowany w projektach edukacyjnych, prototypach interfejsów użytkownika oraz systemach sterowania wymagających ręcznego wyzwalania.

Moduł nie wymaga dodatkowych rezystorów podciągających, ponieważ należy je skonfigurować programowo w mikrokontrolerze lub zastosować rezystor zewnętrzny w zależności od wymagań układu. Płytka posiada wyprowadzenia umożliwiające bezpośrednie podłączenie do pinów cyfrowych Arduino lub innych platform programowalnych.

Główne cechy

Przycisk taktylny: przełącznik chwilowy typu push-button generujący impuls podczas naciśnięcia

Wyprowadzenia kompatybilne z Arduino: trzy piny umożliwiają łatwe połączenie z płytkami prototypowymi i mikrokontrolerami

Uniwersalność zasilania: działanie w zakresie napięć logicznych stosowanych w systemach cyfrowych

Kompaktowa konstrukcja: niewielkie wymiary płytki ułatwiają montaż w ograniczonej przestrzeni

Zasada działania

Przycisk taktylny działa jako przełącznik normalnie otwarty. Po naciśnięciu zwarcie między stykami powoduje zmianę stanu logicznego na wyjściu modułu. Mikrokontroler odczytuje stan pinu cyfrowego i wykrywa moment aktywacji przycisku. Po zwolnieniu przycisku styki rozwierają się, przywracając stan początkowy.

Specyfikacja techniczna

Typ przełącznika: przycisk taktylny normalnie otwarty

Wymiar przycisku: 12 × 12 mm

Napięcie zasilania: 3,3–5 V DC

Typ sygnału wyjściowego: cyfrowy

Liczba wyprowadzeń: 3 piny (S, +, −)

Wyprowadzenia

S (Signal): sygnał cyfrowy do mikrokontrolera

+ (VCC): zasilanie dodatnie

− (GND): masa

Typowe zastosowania

Interfejsy użytkownika w projektach Arduino i ESP32

Systemy sterowania wymagające ręcznej aktywacji funkcji

Nauka programowania obsługi przerwań i detekcji zdarzeń

Proste panele kontrolne i urządzenia interaktywne

Zawartość zestawu

1 × moduł przycisku taktylnego ProRock KY-004

Moduł KY-004 stanowi podstawowy element do nauki interakcji użytkownika z systemami elektronicznymi opartymi na mikrokontrolerach. Prosty w obsłudze i działający w działaniu.
