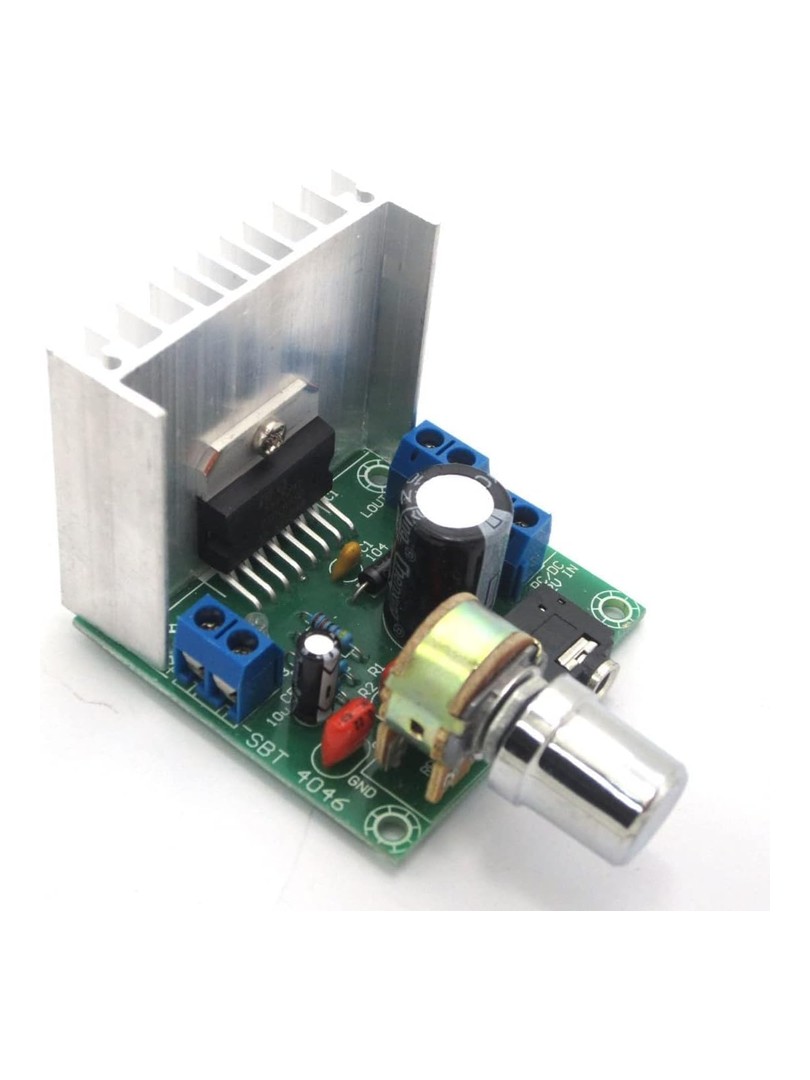

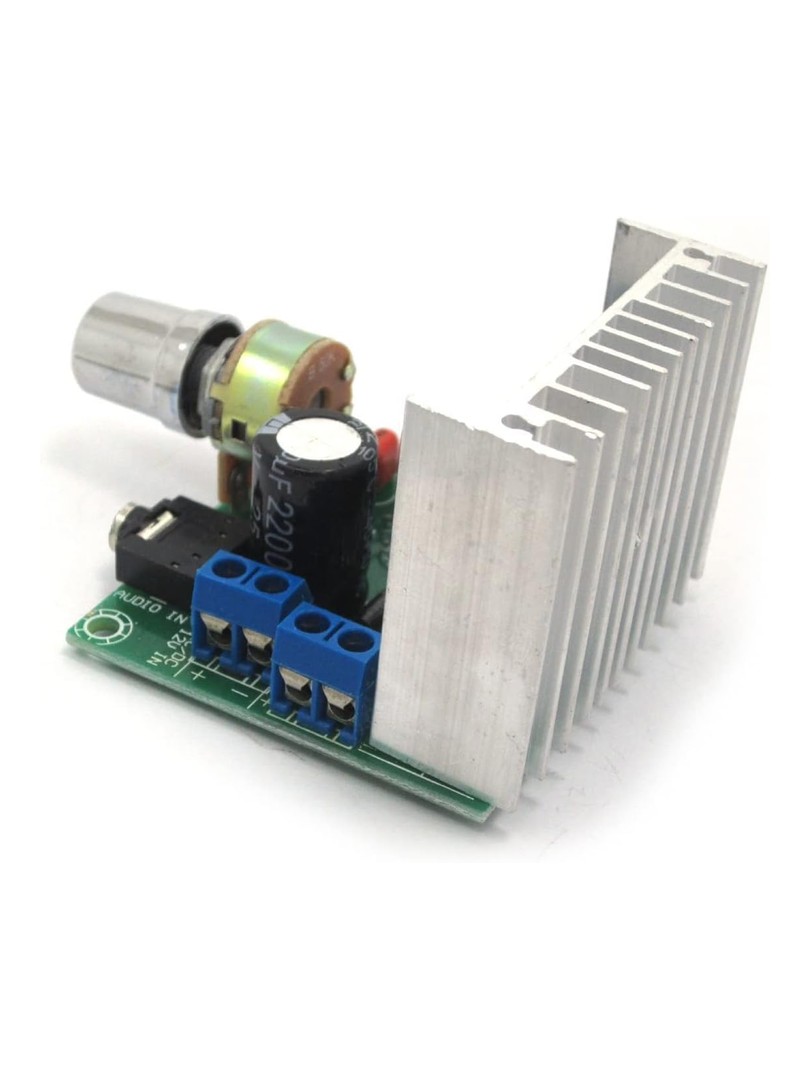

Moduł wzmacniacza mocy ProRock TDA7297 to kompaktowa płytka dwukanałowego wzmacniacza audio przeznaczona do stałe wzmacniania dźwięku stereo. Oparta na oryginalnym układzie scalonym TDA7297, zapewnia czystą reprodukcję dźwięku z efektywną redukcją szumów. Moduł jest przystosowany do zastosowań domowych, samochodowych oraz projektów DIY związanych z budową systemów audio.

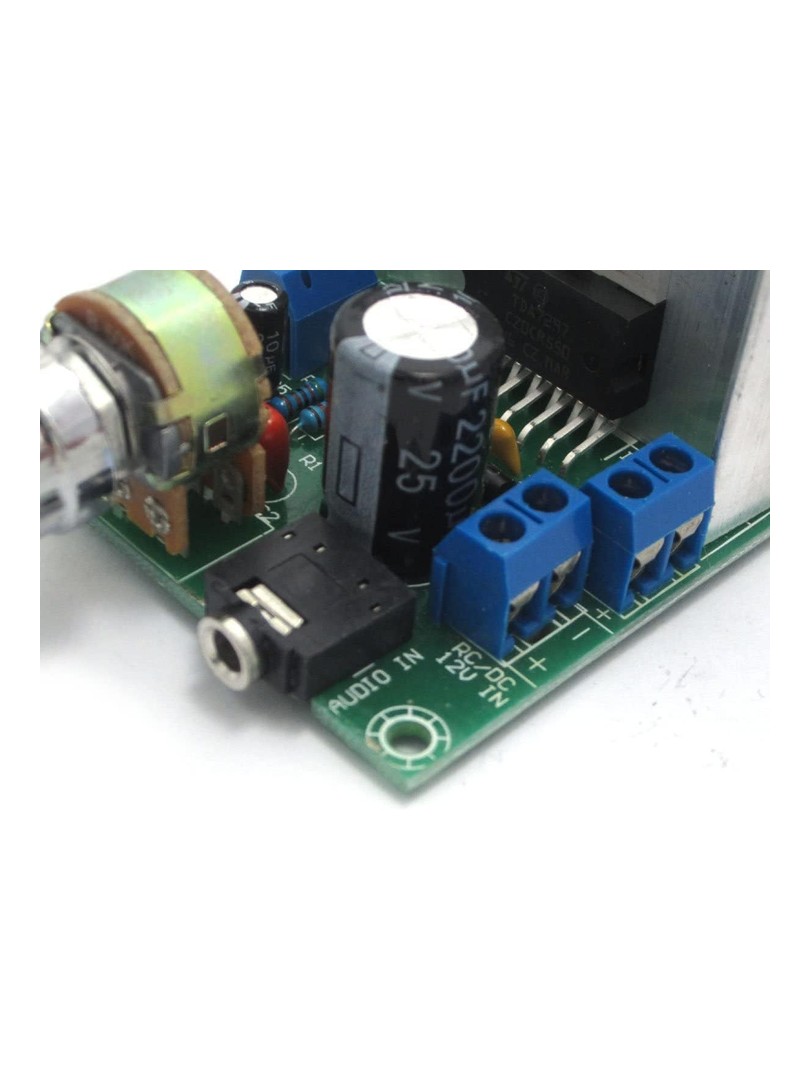

Płytka wyposażona jest w zaciskowe złącza głośnikowe oraz pokrętło potencjometru do regulacji głośności, co ułatwia konfigurację i obsługę. Kompaktowa konstrukcja oraz działający komponenty umożliwiają szybką integrację z własnymi systemami nagłośnienia i projektami głośnikowymi.

Główne cechy

Wzmacniacz TDA7297: oryginalny układ scalony zapewniający dwukanałowe wzmacnianie sygnału

Konfiguracja stereo 2.0: niezależne kanały lewy i prawy z równomiernym wzmocnieniem

Zintegrowana regulacja głośności: wbudowany potencjometr obrotowy umożliwia płynną zmianę poziomu sygnału wyjściowego

Złącza zaciskowe: bezpośrednie podłączenie przewodów głośnikowych bez lutowania

Redukcja szumów: konstrukcja minimalizująca zakłócenia w postaci trzasków startowych i szumów prądowych

Uniwersalne zasilanie: praca z szeroki zakresem napięć stałych dostosowana do różnych źródeł zasilania

Zasada działania

Układ TDA7297 przetwarza sygnał audio z wejścia na sygnał stereo kierowany do dwóch niezależnych kanałów wyjściowych. Potencjometr umieszczony na płytce kontroluje poziom głośności przed etapem wzmacniania mocy. Zaciskowe złącza głośnikowe zapewniają bezpośrednie połączenie z pasywnymi głośnikami o impedancji od czterech do ośmiu omów. Stałe zasilanie prądem stałym dostarcza energię do etapu końcowego wzmacniacza.

Specyfikacja techniczna

Typ produktu: płytka wzmacniacza mocy audio

Układ scalony wzmacniacza: TDA7297

Konfiguracja kanałów: 2.0 stereo

Moc wyjściowa: 15W + 15W

Impedancja głośników: 4Ω – 8Ω

Zalecana moc głośników: 10W – 50W

Napięcie zasilania: DC 6V – 18V

Złącze zasilania: gniazdo DC 5,5 × 2,5 mm

Regulacja głośności: potencjometr obrotowy

Wyjście głośnikowe: złącza zaciskowe 5,08 mm (L / R)

Materiał PCB: laminat FR-4

Grubość PCB: 1,6 mm

Wymiary płytki: 45 × 33 mm

Uwagi

Należy używać głośników o impedancji z zalecanego zakresu.

Dla uzyskania optymalnej sprawny wymagane jest stałe zasilanie.

Moduł przeznaczony jest wyłącznie do podłączenia głośników pasywnych.

Typowe zastosowania

Głośniki biurkowe i półkowe

Projekty wzmacniaczy stereo DIY

Systemy audio samochodowe

Zestawy multimedialne i domowe systemy audio małej mocy

Projekty edukacyjne i prototypowe

Zawartość zestawu

1 × Płytka wzmacniacza mocy TDA7297 dwukanałowego 15W+15W

Moduł wzmacniacza ProRock TDA7297 łączy niskoszumową pracę, wysoką jakość dźwięku stereo oraz kompaktową, z tworzywa konstrukcję, co czyni go działający rozwiązaniem do projektów audio DIY, systemów głośnikowych oraz zastosowań wbudowanych.
