Moduł wzmacniacza cyfrowego PAM8403 stanowi kompaktowe rozwiązanie do dwukanałowego wzmacniania sygnału audio w konfiguracii stereo. Produkt został zaprojektowany z myślą o zastosowaniach przenośnych oraz systemach o ograniczonej przestrzeni montażowej. Architektura klasy D zapewnia wysoką sprawność energetyczną przy jednoczesnym zachowaniu charakterystyki dźwiękowej porównywalnej do konstrukcji klasy AB.

Układ wykorzystuje bezfiltrową konstrukcję klasy D, która eliminuje konieczność stosowania zewnętrznych filtrów dolnoprzepustowych na wyjściu. Specjalna topologia obwodu zwiększa odporność na zakłócenia elektromagnetyczne oraz redukuje emisję RF, co czyni moduł odpowiednim do zasilania bateryjnego oraz wrażliwych projektów audio.

Główne cechy

Dwukanałowe wzmacnianie stereo: niezależne kanały umożliwiają budowę systemów audio z rozdzieleniem lewego i prawego toru

Architektura klasy D: wysoka sprawność konwersji energii przy minimalnych stratach cieplnych

Bezfiltrowa konstrukcja wyjściowa: eliminacja zewnętrznych komponentów filtrujących upraszcza schemat i zmniejsza zajmowaną powierzchnię PCB

Zintegrowane zabezpieczenia: ochrona termiczna oraz zabezpieczenie przed zwarciem i przeciążeniem zapewniają działający pracę pod obciążeniem

Niska emisja zakłóceń: ulepszona odporność na szumy oraz zmniejszona emisja RF poprawiają jakość sygnału w wrażliwych aplikacjach

Kompaktowa obudowa: miniaturowe wymiary umożliwiają montaż w urządzeniach przenośnych i systemach wbudowanych

Zasada działania

Wzmacniacz wykorzystuje impulsową modulację sygnału charakterystyczną dla klasy D, w której tranzystory wyjściowe pracują w trybie przełączania pomiędzy stanami nasycenia i odcięcia. Układ PAM8403 przetwarza analogowy sygnał wejściowy na wysokoczęstotliwościowy sygnał PWM, który jest następnie wzmacniany przez mostek wyjściowy. Dzięki eliminacji filtra dolnoprzepustowego na wyjściu, moduł wymaga minimalnej liczby elementów pasywnych, co przekłada się na niższy koszt systemu oraz mniejsze wymiary konstrukcji.

Specyfikacja techniczna

Typ produktu: cyfrowy stereofoniczny moduł wzmacniacza audio

Układ scalony: PAM8403

Klasa wzmacniacza: D

Konfiguracja kanałów: 2.0 stereo

Moc wyjściowa: 3W + 3W

Napięcie zasilania: DC 5V (maksymalnie 5,5V)

Impedancja głośników: 4Ω – 8Ω na kanał

Sprawność: do 90%

Zabezpieczenia: ochrona termiczna, zabezpieczenie przed zwarciem i przeciążeniem

Emisja EMI: niska emisja zakłóceń elektromagnetycznych

Wymiary PCB: około 25 × 16 × 4 mm

Kolor PCB: czerwony

Uwagi

Nie należy przekraczać maksymalnego napięcia zasilania wynoszącego 5,5V.

Moduł przeznaczony jest do bezpośredniego podłączenia głośników pasywnych.

Układ nie wymaga stosowania zewnętrznego filtra dolnoprzepustowego na wyjściu.

Typowe zastosowania

Przenośne systemy głośnikowe

Urządzenia audio zasilane bateryjnie

Projekty DIY z zakresu wzmacniania dźwięku

Wbudowane systemy multimedialne

Kompaktowa elektronika użytkowa

Zawartość zestawu

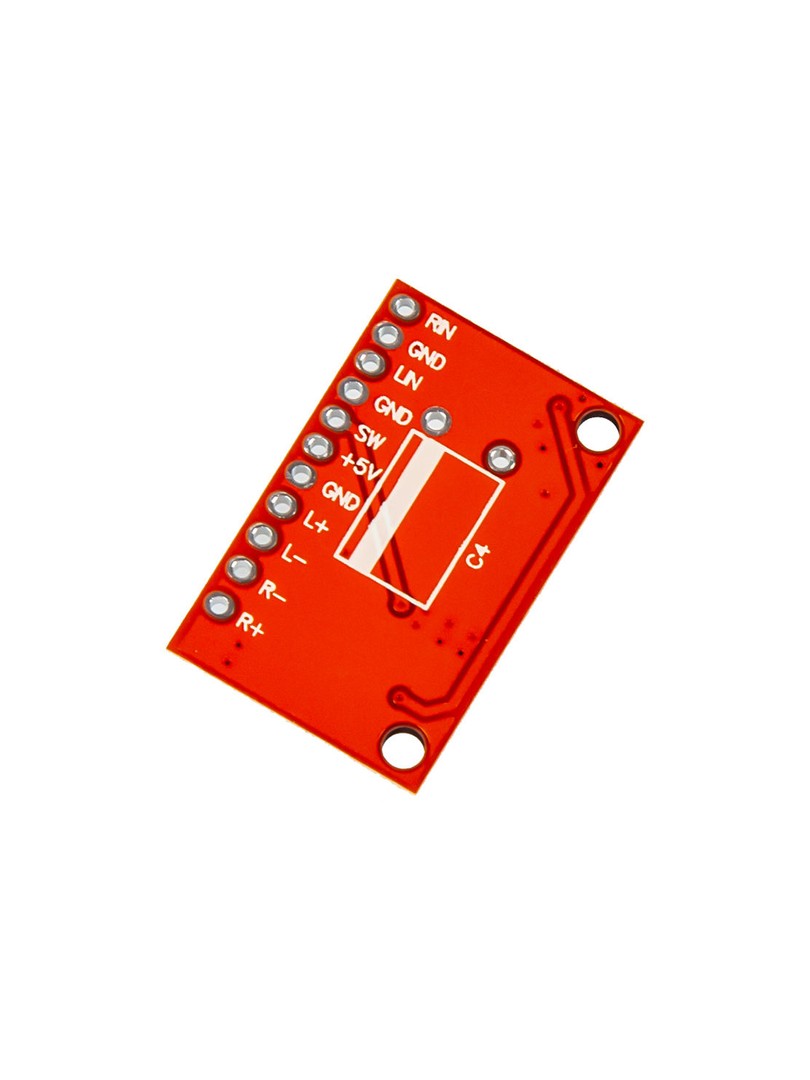

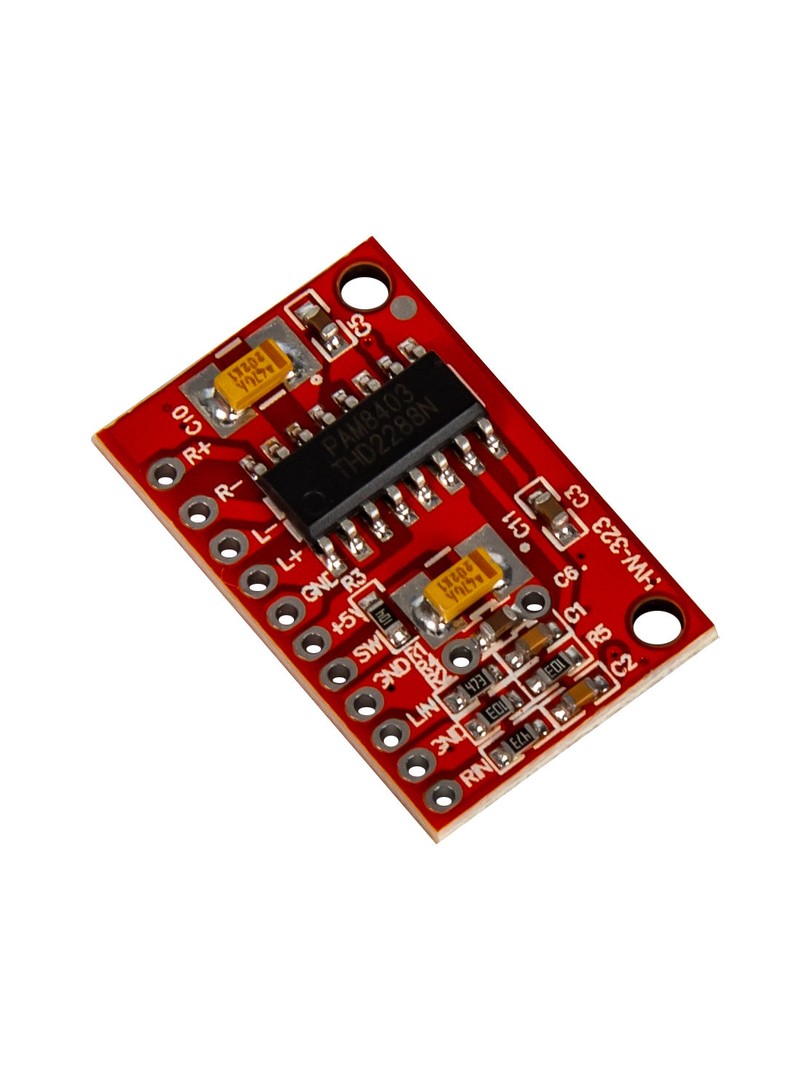

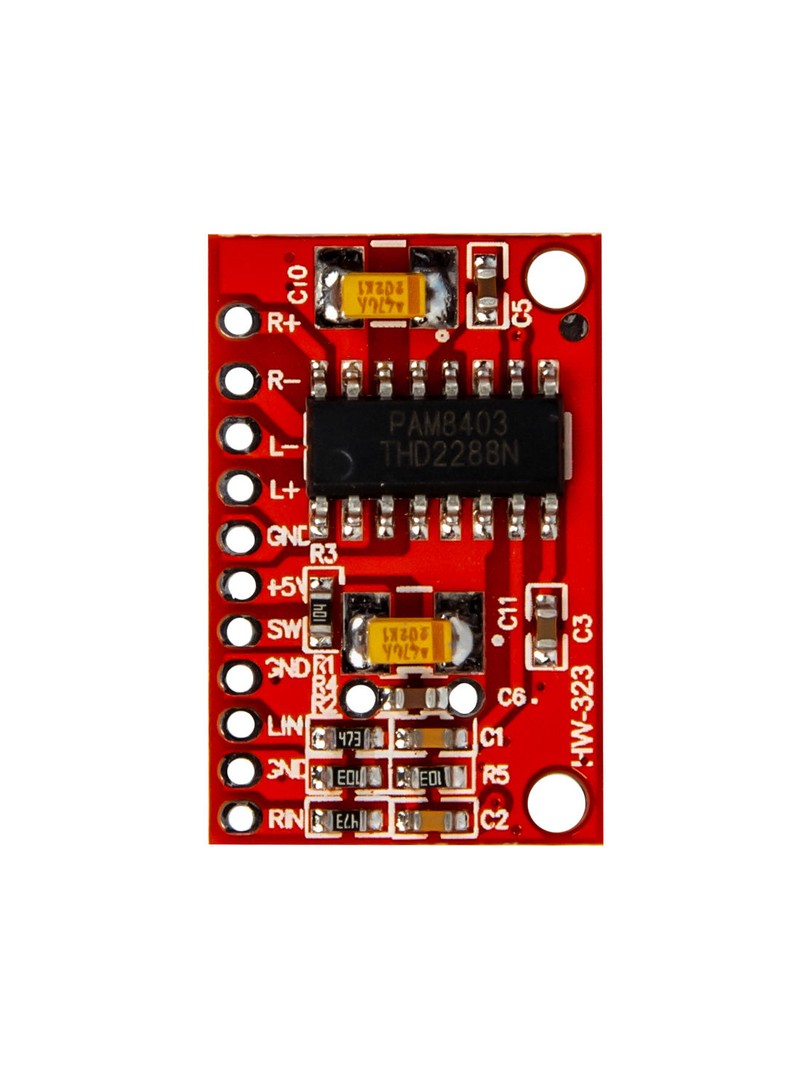

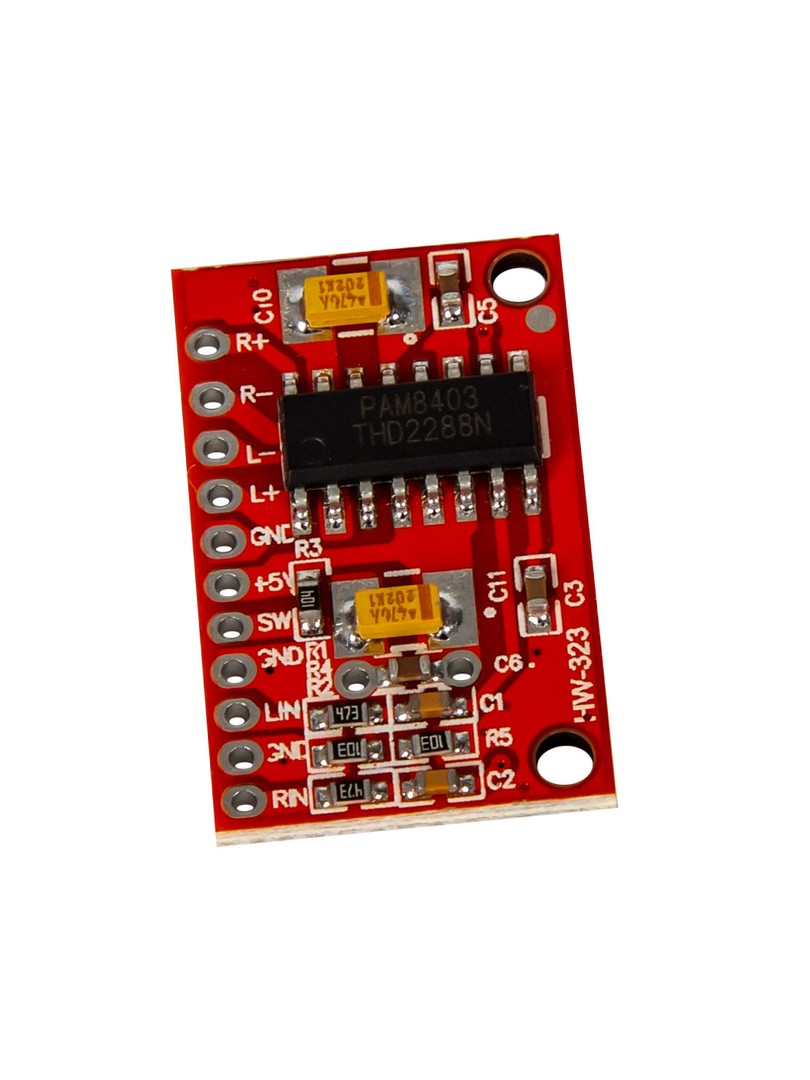

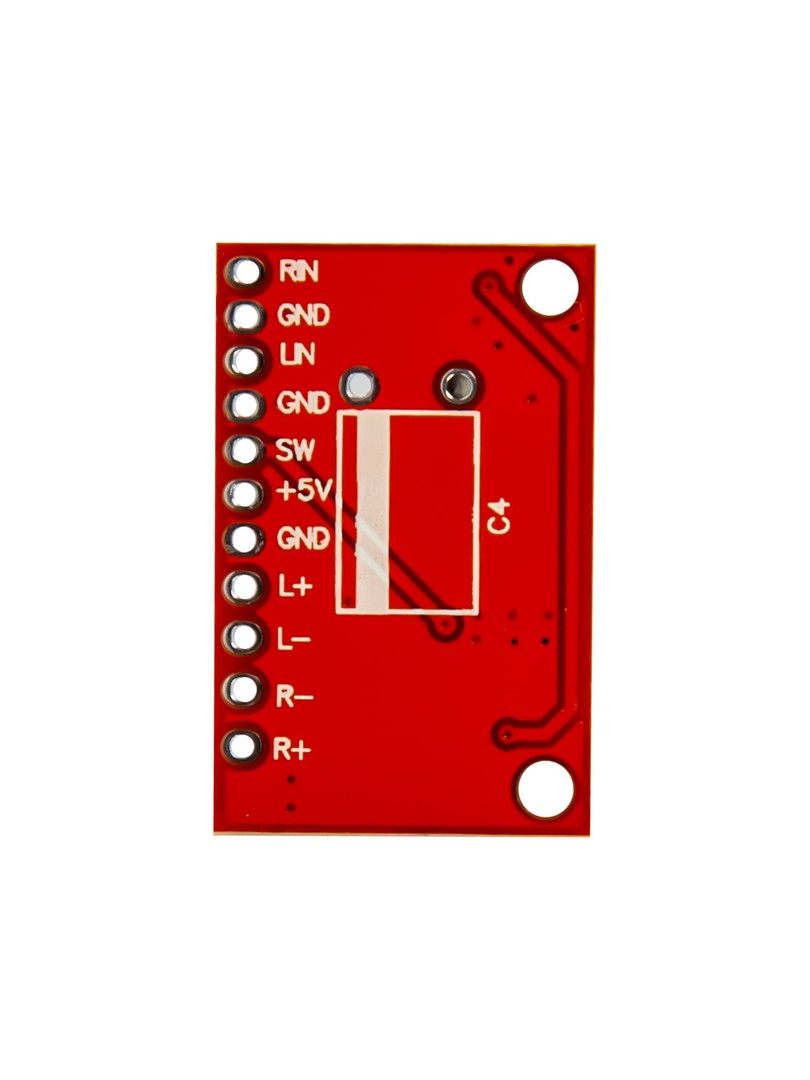

1 × moduł wzmacniacza cyfrowego PAM8403 (czerwony PCB)

Moduł wzmacniacza PAM8403 oferuje kompromis pomiędzy sprawnością energetyczną, jakością dźwięku oraz miniaturowymi wymiarami, stanowiąc praktyczne rozwiązanie dla przenośnych projektów audio oraz konstrukcji wbudowanych o ograniczonej przestrzeni montażowej.
