Moduł ADC oparty na układzie ADS1115 umożliwia dokładny pomiary sygnałów analogowych w systemach wyposażonych w mikrokontrolery lub komputery jednopłytkowe. Stanowi rozwiązanie dla platformktóre nie dysponują wbudowanymi wejściami analogowymi lub wymagają wyższej dokładności konwersji niż oferują standardowe przetworniki.

Komunikacja odbywa się przez magistralę I2C, a wybór adresu pozwala na jednoczesne użycie do czterech modułów w jednym systemie. Programowalny wzmacniacz wbudowany w układ umożliwia adaptację zakresu pomiarowego do amplitudy mierzonego sygnału.

Główne cechy

Rozdzielczość szesnastobitowa: umożliwia dokładne odwzorowanie wartości analogowych z zakresu wejściowego.

Elastyczna konfiguracja kanałów: obsługuje cztery niezależne wejścia single-ended lub dwa różnicowe.

Programowalny wzmacniacz PGA: dopasowuje zakres wejściowy przetwornika do amplitudy sygnału wejściowego.

Regulowana częstotliwość próbkowania: pozwala na wybór między szybkością pomiaru a poziomem szumów.

Wybór adresu I2C: umożliwia podłączenie wielu modułów do jednej magistrali komunikacyjnej.

Wewnętrzne źródło odniesienia: zapewnia stałe wyników konwersji niezależnie od wahań napięcia zasilania.

Wbudowany oscylator: eliminuje potrzebę zewnętrznych elementów zegarowych.

Funkcja komparatora: programowalne wyjście alertu przy osiągnięciu progowych wartości pomiarowych.

Zasada działania

Układ ADS1115 pobiera próbkę napięcia z wybranego wejścia analogowego i dokonuje konwersji na wartość cyfrową. Programowalny wzmacniacz skaluje zakres wejściowy tak, aby sygnały o małej amplitudzie zajmowały większą część przedziału konwersji. Szybkość próbkowania można dostosować w zależności od wymagań dotyczących czasu odpowiedzi lub poziomu szumów. Wynik konwersji jest odczytywany przez mikrokontroler za pomocą interfejsu I2C.

Specyfikacja techniczna

Typ produktu: moduł przetwornika analogowo-cyfrowego I2C

Układ główny: ADS1115

Rozdzielczość ADC: 16 bitów

Konfiguracja wejść: 4 single-ended lub 2 różnicowe

Wzmocnienie programowalne: do ×16

Częstotliwość próbkowania: 8 SPS do 860 SPS

Napięcie zasilania: 2,0 V do 5,5 V DC

Pobór prądu: około 150 µA (tryb ciągły)

Tryb single-shot: automatyczne wyłączanie po konwersji

Źródło odniesienia: wewnętrzne niskodryftowe

Oscylator: wewnętrzny

Komparator: programowalny

Zakres adresów I2C: 0x48 do 0x4B (7-bitowy), wybór mostkowany

Maksymalna liczba modułów na magistrali: 4 (przez wybór adresu)

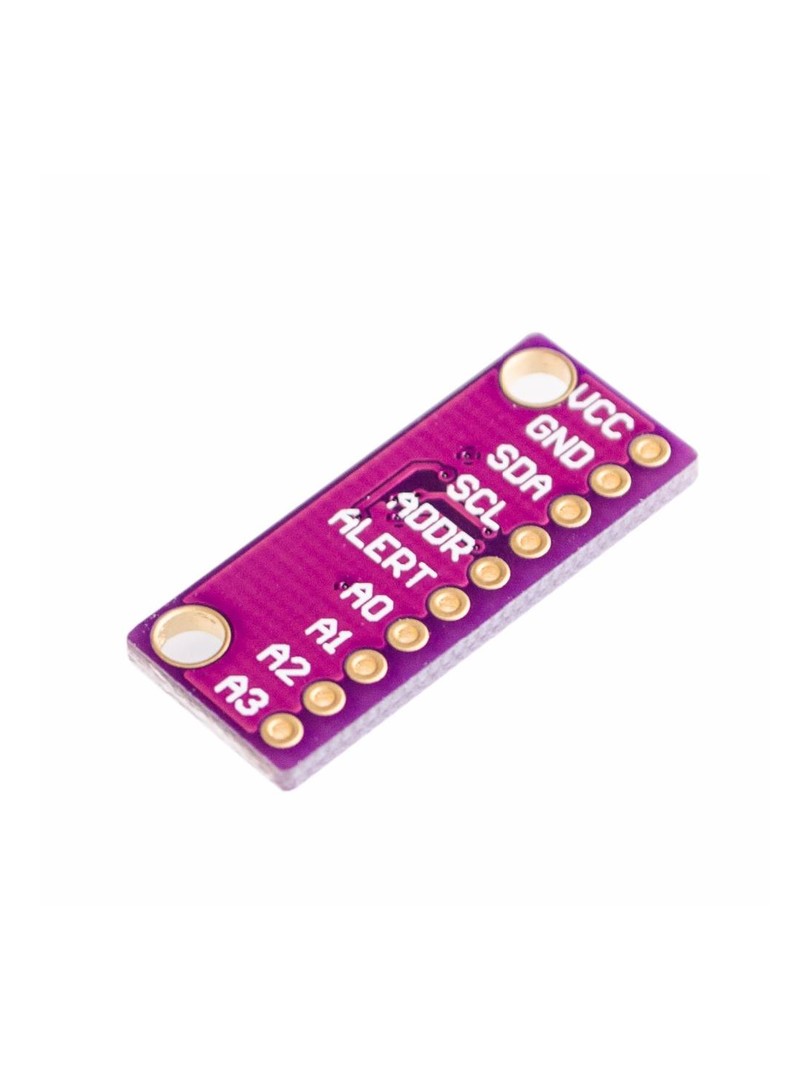

Wyprowadzenia (Pinout)

VCC: wejście zasilania

GND: masa

SCL: linia zegarowa I2C

SDA: linia danych I2C

A0: wejście analogowe kanał 0

A1: wejście analogowe kanał 1

A2: wejście analogowe kanał 2

A3: wejście analogowe kanał 3

ADDR: wybór adresu I2C (mostki/pady lutownicze)

ALRT: wyjście komparatora/alertu (jeśli dostępne)

Uwagi

Moduł jest dostarczany bez przylutowanych goldpinów.

W przypadku pomiarów sygnałów o małej amplitudzie zaleca się użycie trybu różnicowego w celu zwiększenia odporności na zakłócenia.

Przy podłączaniu wielu modułów do jednej magistrali I2C należy ustawić różne adresy w obsługiwanym zakresie.

Niższe częstotliwości próbkowania zapewniają mniejszy poziom szumów i wyższą stałe wyników pomiarów.

Typowe zastosowania

Dodawanie wejść analogowych do mikrokontrolerów

Odczyt czujników analogowych przez interfejs I2C w systemach Raspberry Pi

Monitorowanie napięcia baterii, prądu i napięć zasilających

Pomiary sygnałów z czujników mostowych i niskopoziomowych przy użyciu wzmacniacza PGA

Dokładny akwizycja danych analogowych w zastosowaniach pomiarowych

Zawartość zestawu

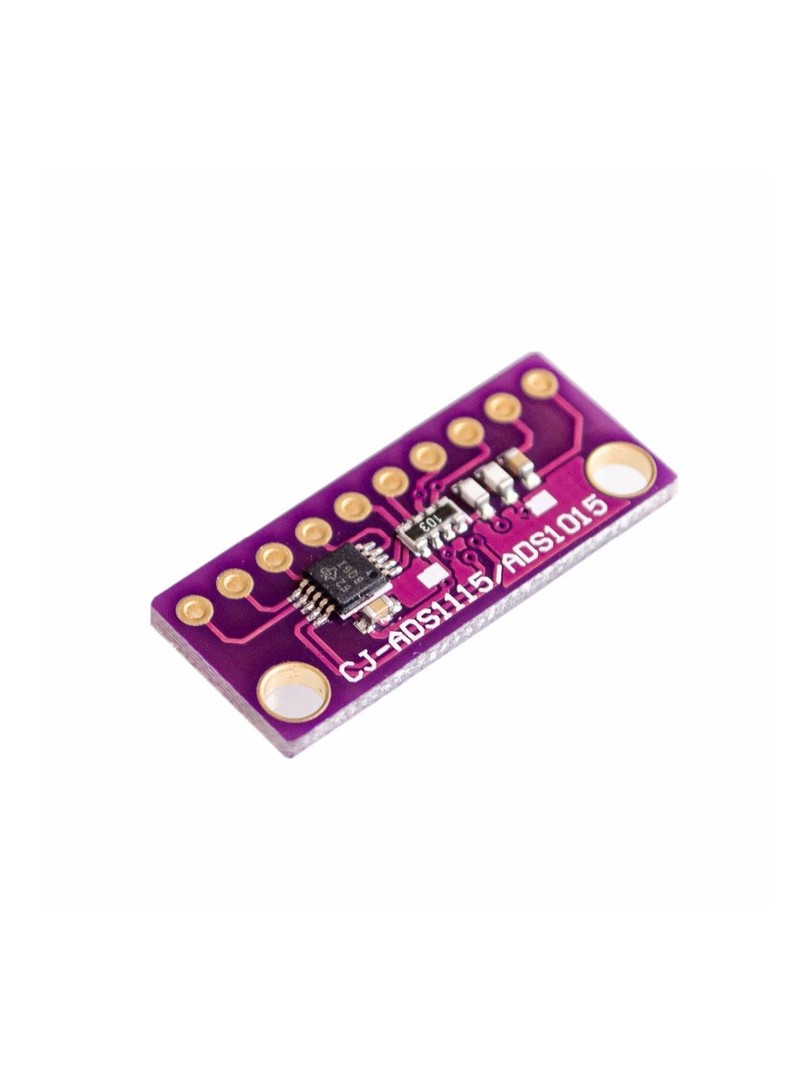

1 × Moduł ADC ProRock ADS1115

Moduł ProRock ADS1115 stanowi kompaktowe rozwiązanie dla systemów wymagających dokładny konwersji analogowo-cyfrowej z elastycznością konfiguracji kanałów i możliwością współpracy wielu urządzeń na jednej magistrali.

ProRock ADC 16-Bit 4-Kanałowy I2C ADS1115 Wzmacniacz Zmienny

ProRock ADS1115 — Moduł ADC 16-Bit 4-Kanałowy I2C z Programowalnym Wzmacniaczem

ADC 16-bit | 4 kanały (single-ended lub 2 różnicowe) | I2C | Wzmacniacz PGA do ×16 | Zasilanie 2,0–5,5 V DC | Zakres adresów 0x48–0x4B
