ProRock Adapter NRF24L01 3.3V AMS1117-3.3 8-Pin

Adapter ProRock NRF24L01 z regulatorem AMS1117-3.3 | Moduł zasilania 3.3V | Gniazdo 8-pin | 26×19 mm

Zasilanie wejściowe: 5V | Wyjście: 3.3V | Regulator: AMS1117-3.3 | Gniazdo: 8-pin | Wymiary: 26×19 mm | Waga: 3 g

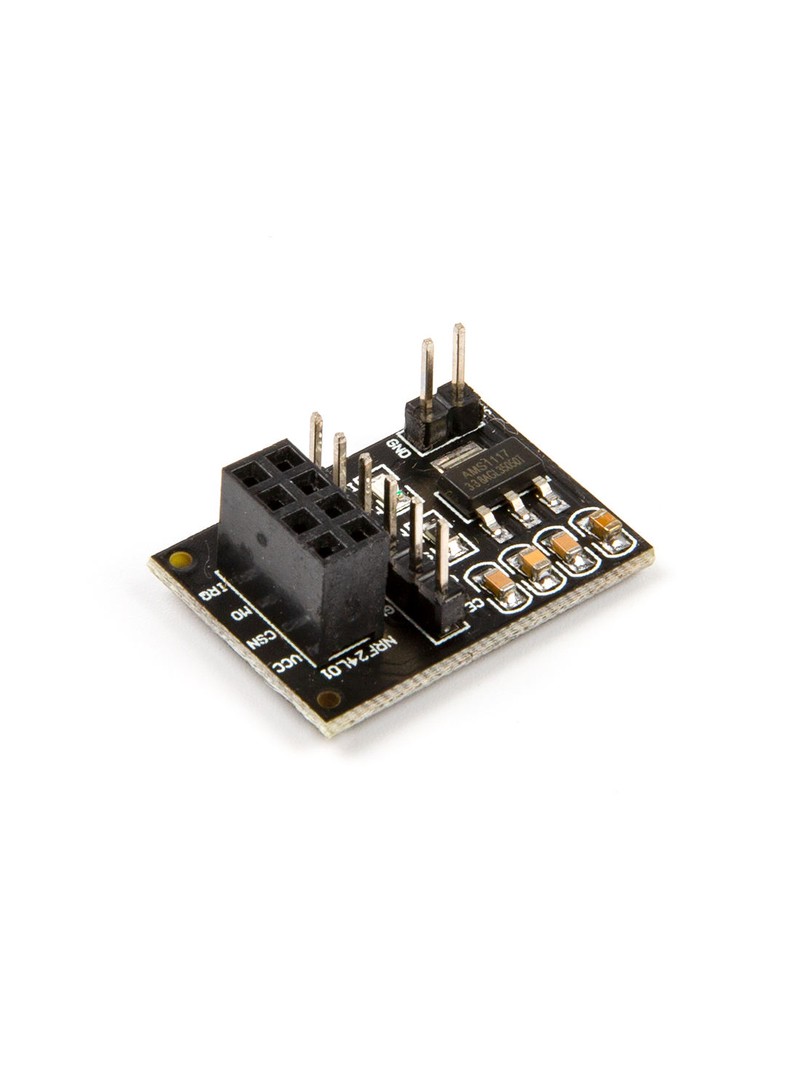

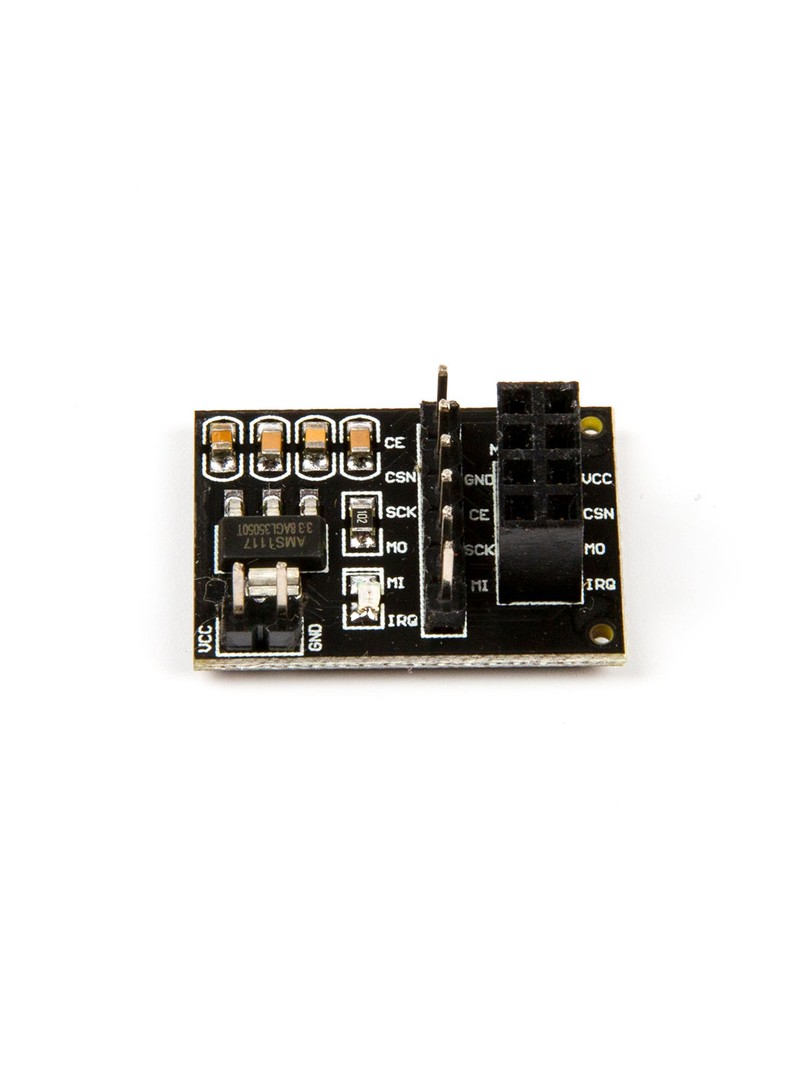

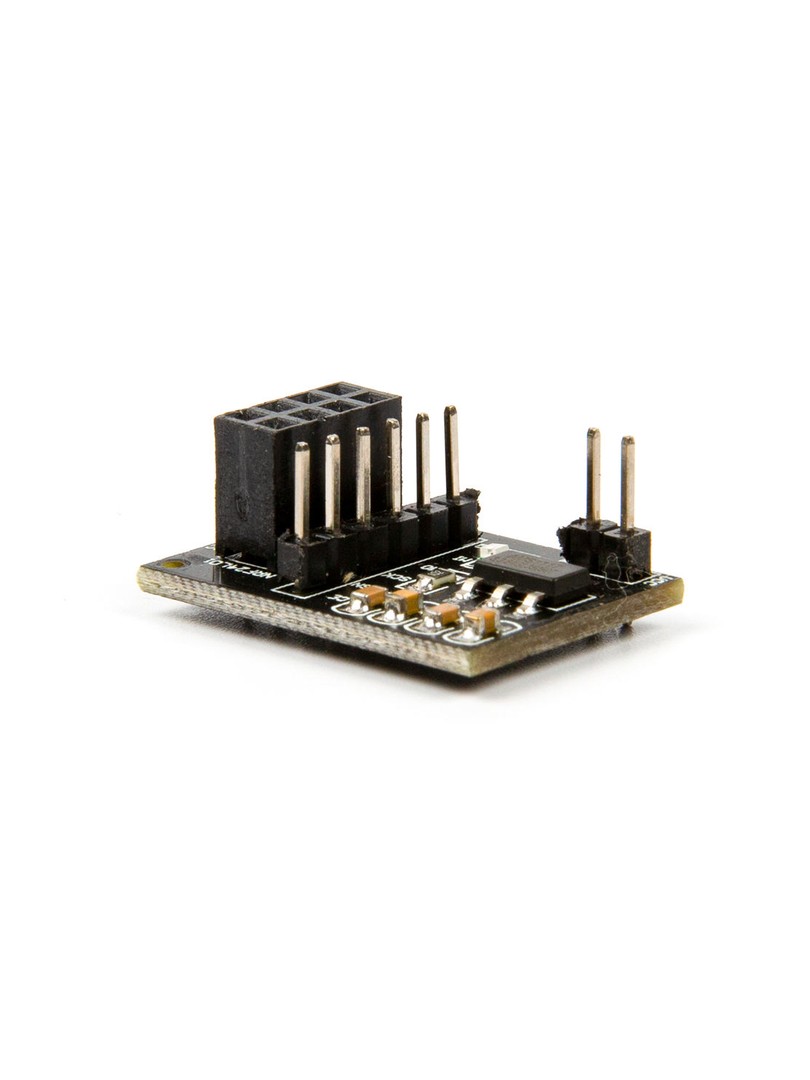

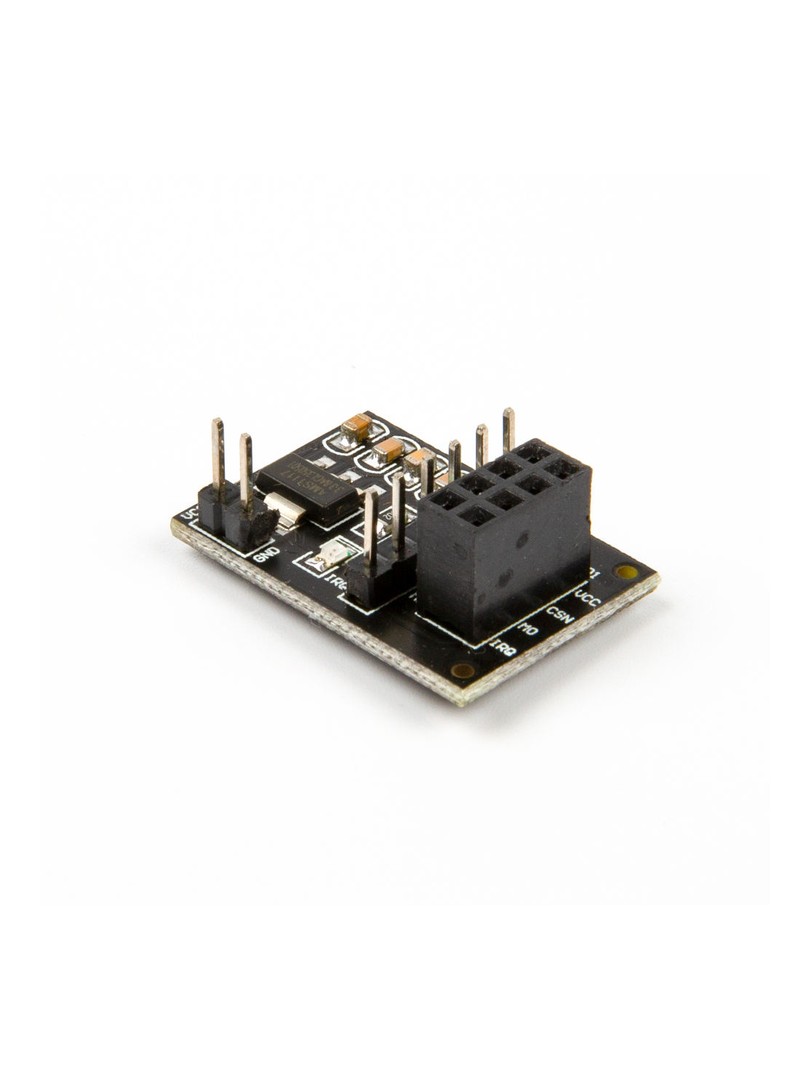

Adapter ProRock to kompaktowa płytka przejściowa przeznaczona do modułów bezprzewodowych NRF24L01 i NRF24L01+. Rozwiązuje typowy problem związany z zasilaniem tych modułów radiowych w systemach opartych na napięciu 5V — moduły NRF24L01 wymagają stałe zasilania 3.3V, a niestabilne napięcie jest najczęstszą przyczyną zrywania połączeń i niepewnej komunikacji.

Adapter wyposażono w zintegrowany stabilizator napięcia AMS1117-3.3, który zapewnia działający zasilanie modułu radiowego z typowych systemów mikrokontrolarowych zasilanych napięciem 5V. Gniazdo ośmiopinowe umożliwia bezpośrednie podłączenie modułu NRF24L01 bez potrzeby lutowania, co ułatwia szybkie prototypowanie i montaż w projektach DIY, robotyce oraz systemach IoT.

Główne cechy

• Kompatybilność z NRF24L01: adapter zaprojektowano do współpracy z modułami bezprzewodowymi w standardowym formacie ośmiopinowym
• Stabilizacja napięcia: wbudowany regulator AMS1117-3.3 zapewnia stałe napięcie wyjściowe i poprawia stałe transmisji RF
• Gniazdo plug-in: moduł radiowy podłącza się bezpośrednio do gniazda bez konieczności lutowania
• Integracja z systemami 5V: umożliwia proste połączenie z płytkami Arduino UNO, mikrokontrolerami 51 i innymi systemami zasilanymi napięciem 5V
• Kompaktowa konstrukcja: niewielkie wymiary ułatwiają montaż na płytce stykowej i w obudowach projektowych
• Zwiększona działający: zapobiega resetom, spadkom napięcia i niestabilności komunikacji RF spowodowanym wahaniami zasilania

Zasada działania

Adapter pełni funkcję pośrednika między modułem NRF24L01 wymagającym zasilania 3.3V a systemem mikrokontrolarowym zasilanym napięciem 5V. Napięcie wejściowe z płytki mikrokontrolera trafia do stabilizatora AMS1117-3.3, który redukuje je do wymaganego poziomu 3.3V. Dzięki temu moduł radiowy otrzymuje stałe napięcie robocze, co eliminuje typowe problemy związane z zasilaniem modułów NRF24L01 bezpośrednio z wyprowadzeń 3.3V mikrokontrolarów, które często nie są w stanie dostarczyć wystarczającego prądu szczytowego podczas transmisji radiowej.

Specyfikacja techniczna

• Obsługiwane moduły: NRF24L01 / NRF24L01+ (8-pin)
• Napięcie wejściowe: 5V
• Napięcie wyjściowe: 3.3V
• Układ regulatora: AMS1117-3.3
• Interfejs: gniazdo 8-pin dla modułu NRF24L01
• Wymiary płytki: 26 × 19 mm
• Waga: 3 g

Uwagi

• Adapter dostarcza stabilizowane napięcie 3.3V — przed uruchomieniem należy sprawdzić prawidłowość połączeń pinów SPI z mikrokontrolerem.
• W celu zapewnienia optymalnej stałe komunikacji RF zaleca się stosowanie krótkich przewodów zasilających oraz unikanie umieszczania modułu w pobliżu źródeł zakłóceń elektromagnetycznych (silniki, przetwornice DC-DC).

Typowe zastosowania

• Projekty bezprzewodowe z Arduino i modułami NRF24L01
• Płytki rozwojowe z mikrokontrolerem 51 wymagające zasilania 3.3V dla modułów RF
• Robotyka i bezprzewodowe sterowanie pojazdami mobilnymi
• Prototypowanie systemów IoT i bezprzewodowych węzłów sensorycznych
• Edukacja STEM, laboratoria elektroniczne i projekty DIY

Zawartość zestawu

• 1 × Adapter ProRock 3.3V do modułu NRF24L01

Adapter ProRock stanowi proste i skuteczne rozwiązanie problemu zasilania modułów NRF24L01, poprawiając stałe transmisji radiowej i ułatwiając integrację w projektach hobbystycznych oraz techniczny systemach bezprzewodowych.
