ProRock AD620 Mikrovoltowy Wzmacniacz Napięcia 3-12V DC

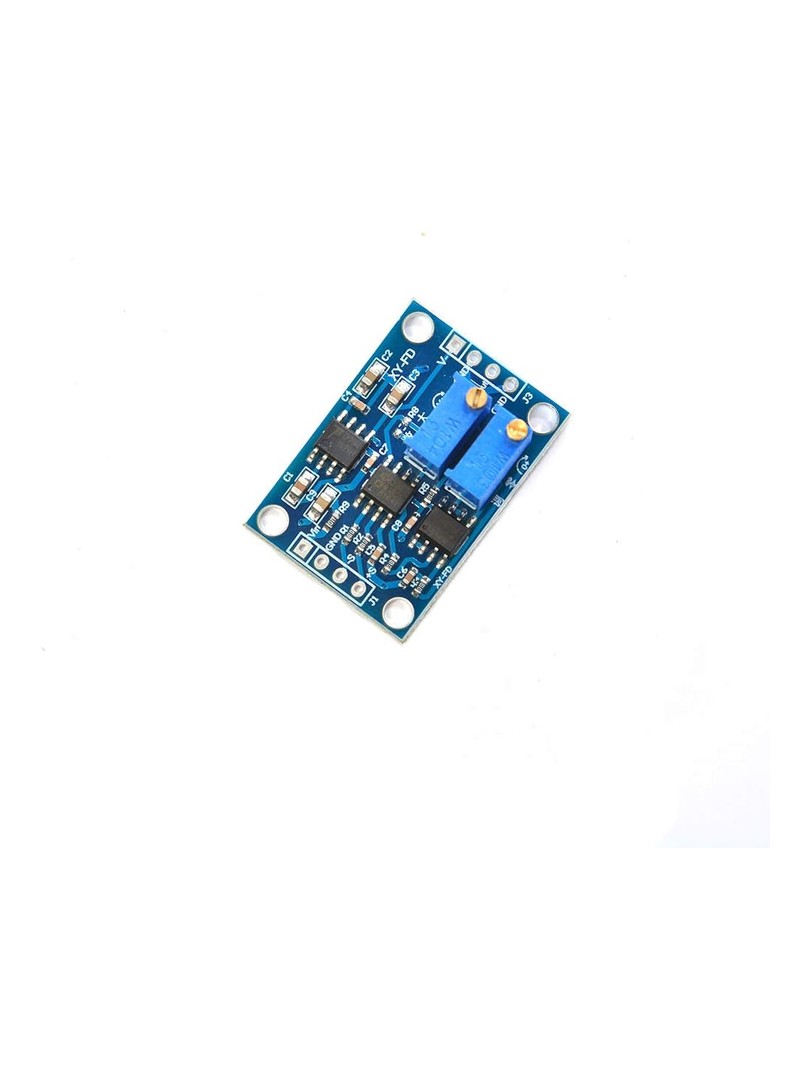

ProRock AD620 Mikrovoltowy Wzmacniacz Napięcia z Regulacją Wzmocnienia 3–12V DC

AD620 | Zasilanie 3–12 V DC | Wzmocnienie 1,5–1000 | Zakres wejściowy 100 µV – 300 mV | CMRR 100 dB | Wymiary 32 × 22 mm

Moduł wzmacniacza napięcia ProRock AD620 to dokładny płytka pomiarowa przeznaczona do wzmacniania ekstremalnie małych sygnałów mikrovoltowych i miliwoltowych. Zbudowany w oparciu o renomowany wzmacniacz dokładny AD620, moduł zapewnia doskonałą liniowość, niski dryft offsetu oraz wysokie tłumienie sygnału wspólnego, co czyni go odpowiednim do pracy z czułymi układami kondycjonowania sygnału.

Wyposażony w potencjometry regulacji wzmocnienia i punktu zerowego, moduł umożliwia dokładną kalibrację dla sygnałów przemiennych i stałych. Wbudowany generator napięcia ujemnego pozwala na pracę z sygnałami dwubiegunowymi przy zasilaniu jednobiegunowym, rozszerzając zgodność z układami przetwarzania wymagającymi zasilania symetrycznego.

Główne cechy

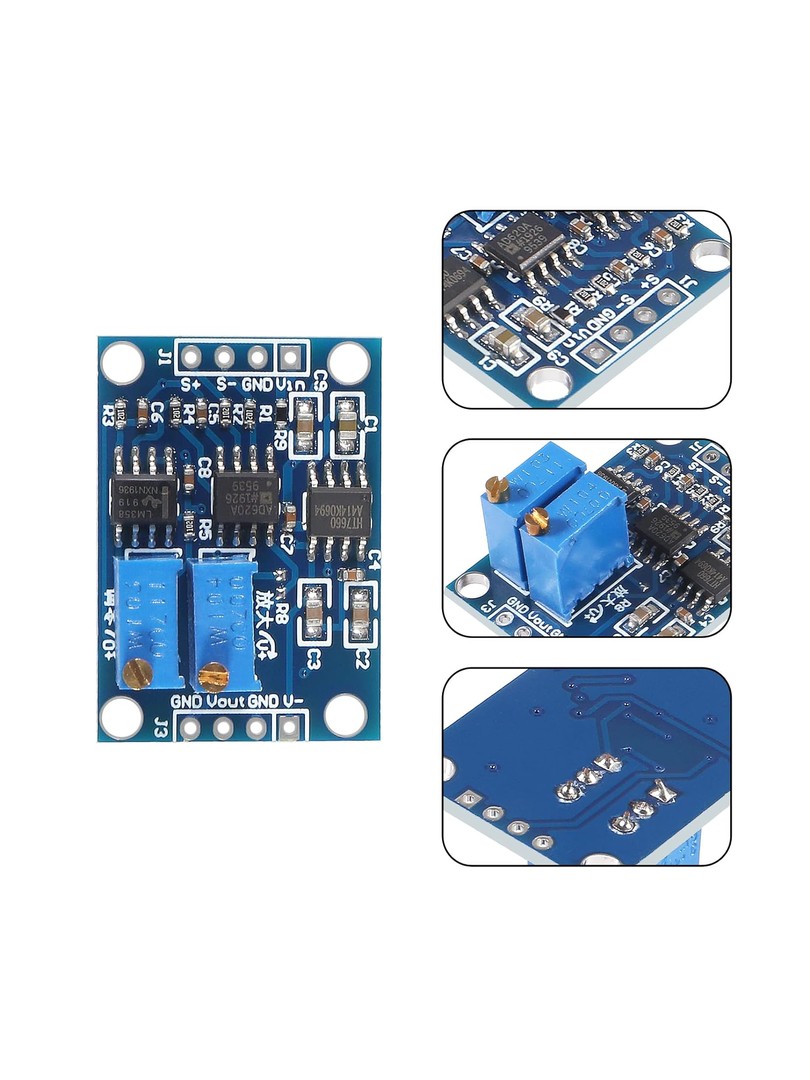

• Wzmacniacz instrumentalny AD620: układ o wysokiej precyzji, niskim szumie i doskonałej liniowości
• Regulowane wzmocnienie: potencjometr umożliwia ustawienie dowolnego wzmocnienia w określonym zakresie
• Kompensacja offsetu: potencjometr punktu zerowego minimalizuje dryft i pozwala na dokładne wyzerowanie wyjścia
• Obsługa sygnałów dwubiegunowych: wbudowany generator napięcia ujemnego eliminuje konieczność zasilania symetrycznego
• Kompaktowa konstrukcja: niewielkie wymiary umożliwiają zastosowanie w projektach o ograniczonej przestrzeni montażowej
• Standardowy rozstaw pinów: płytka kompatybilna z płytkami stykowymi i modułami kontrolnymi

Zasada działania

Moduł wykorzystuje wzmacniacz instrumentalny AD620, który mierzy różnicę napięć pomiędzy dwoma wejściami i odrzuca sygnał wspólny. Wartość wzmocnienia jest ustalana przez zewnętrzny rezystor lub potencjometr. Wbudowana pompa ładunku generuje napięcie ujemne z zasilania jednobiegunowego, umożliwiając wzmacnianie sygnałów o składowej ujemnej bez potrzeby stosowania zasilacza symetrycznego. Potencjometry pozwalają na dokładny regulację wzmocnienia oraz korekcję napięcia offsetu wejściowego przed wykonaniem pomiarów.

Specyfikacja techniczna

• Główny układ scalony: AD620
• Napięcie zasilania: 3 – 12 V DC
• Zakres wzmocnienia: 1,5 – 1000 (regulowany)
• Zakres sygnału wejściowego: 100 µV – 300 mV
• Zakres napięcia wyjściowego: około ±(Vin − 2 V)
• Napięcie ujemne na wyjściu: około −Vin (zależne od obciążenia)
• Napięcie offsetu wejściowego: 50 µV
• Prąd polaryzacji wejścia: do 1,0 nA
• Tłumienie sygnału wspólnego (CMRR): 100 dB
• Dryft napięcia offsetu: maks. 0,6 µV/°C
• Stałe długoterminowa: maks. 2 µV/miesiąc

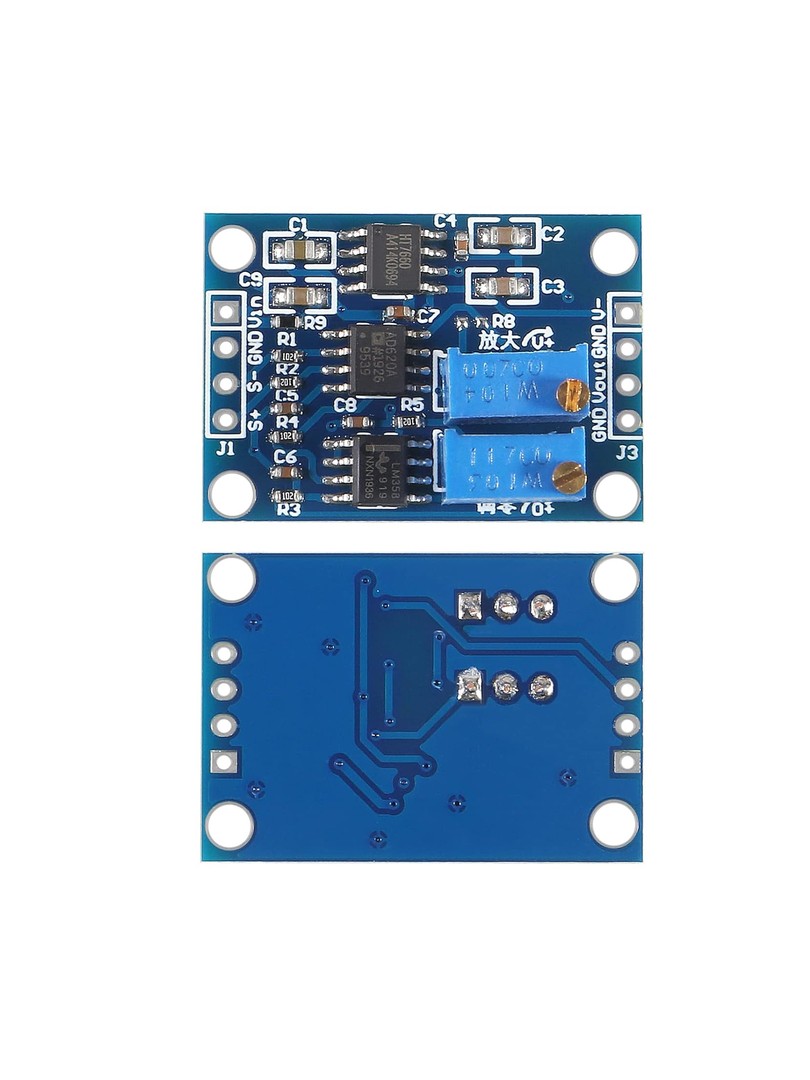

• Rozstaw pinów: 2,54 mm

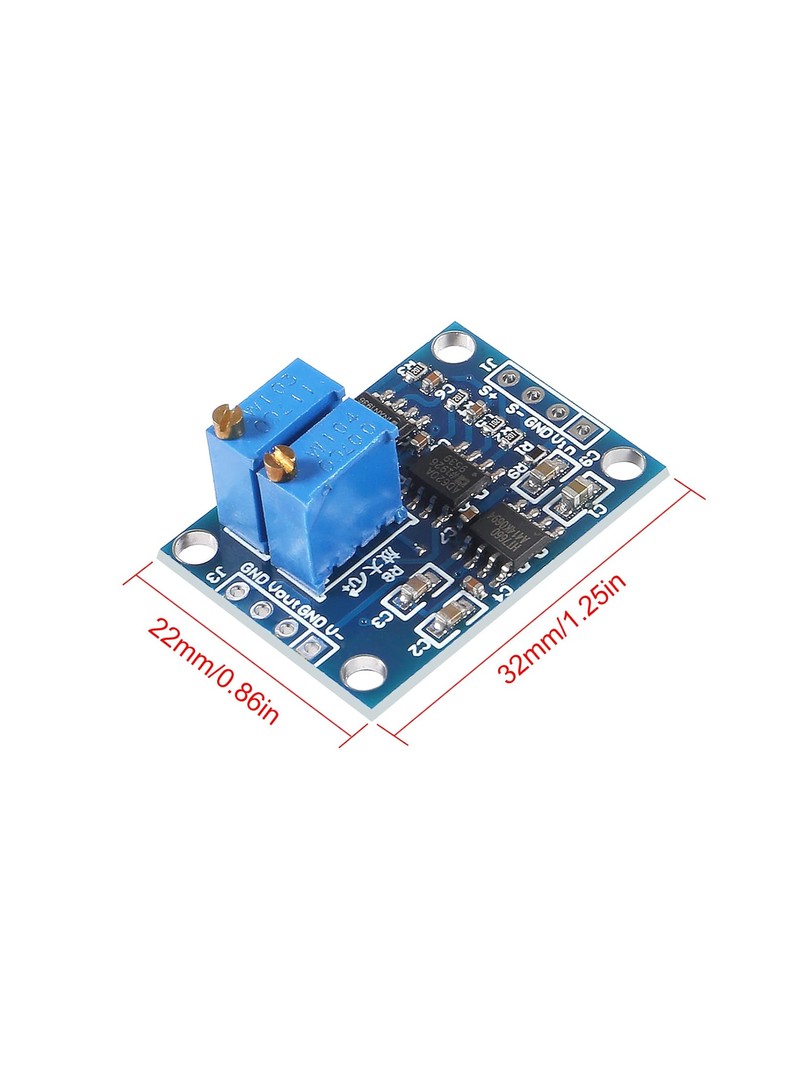

• Wymiary płytki: około 32 × 22 mm

Uwagi

• Przed przystąpieniem do dokładny pomiarów należy przeprowadzić kalibrację wzmocnienia oraz offsetu punktu zerowego.
• Napięcie ujemne na wyjściu maleje wraz ze wzrostem prądu obciążenia.
• Moduł nadaje się do wzmacniania małych sygnałów zarówno przemiennych, jak i stałych.

Typowe zastosowania

• Wzmacnianie sygnałów mikroi miliwoltowych
• Kondycjonowanie sygnałów z czujników tensometrycznych, ciśnieniowych i termopar
• Instrumentacja biomedyczna i laboratoryjna
• Systemy akwizycji danych i układy pomiarowe

Zawartość zestawu

• 1 × Moduł wzmacniacza napięcia ProRock AD620

Moduł wzmacniacza ProRock AD620 łączy precyzję, elastyczność konfiguracji i kompaktową budowę, stanowiąc działający rozwiązanie w wymagających zadaniach wzmacniania sygnałów niskopoziomowych w techniczny projektach instrumentalnych oraz aplikacjach typu DIY.
