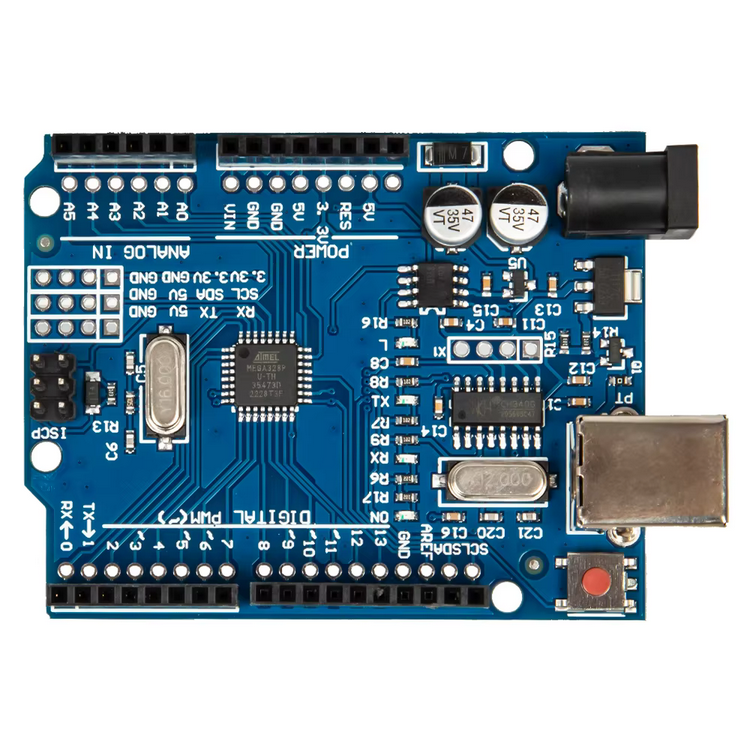

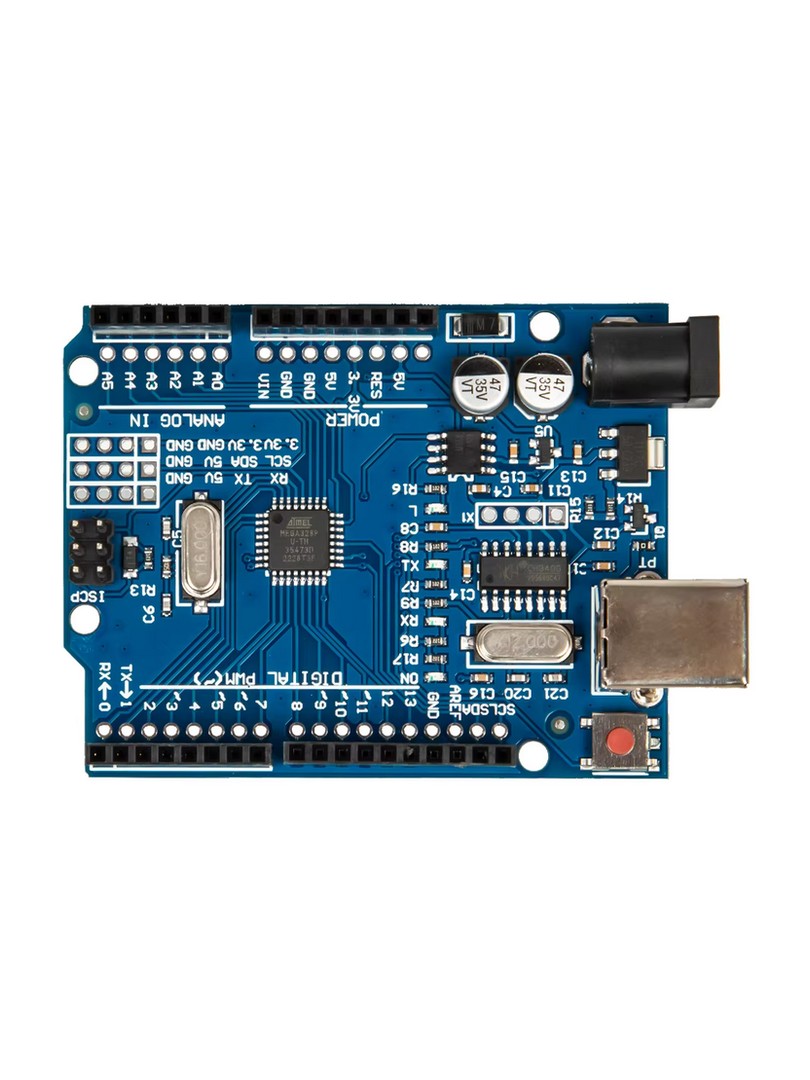

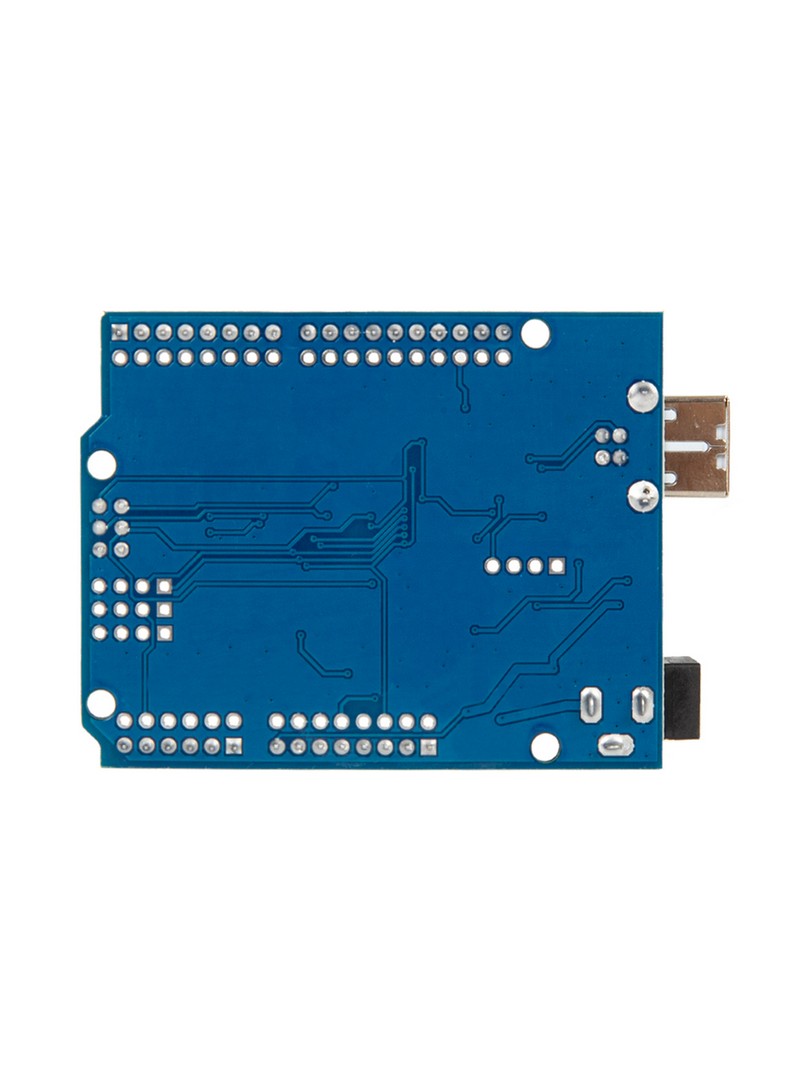

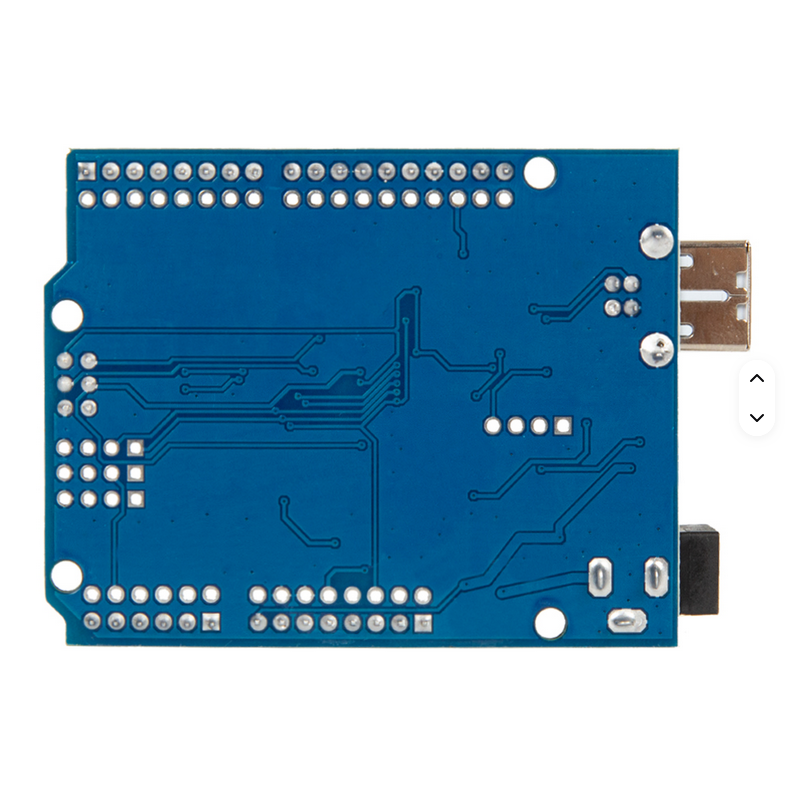

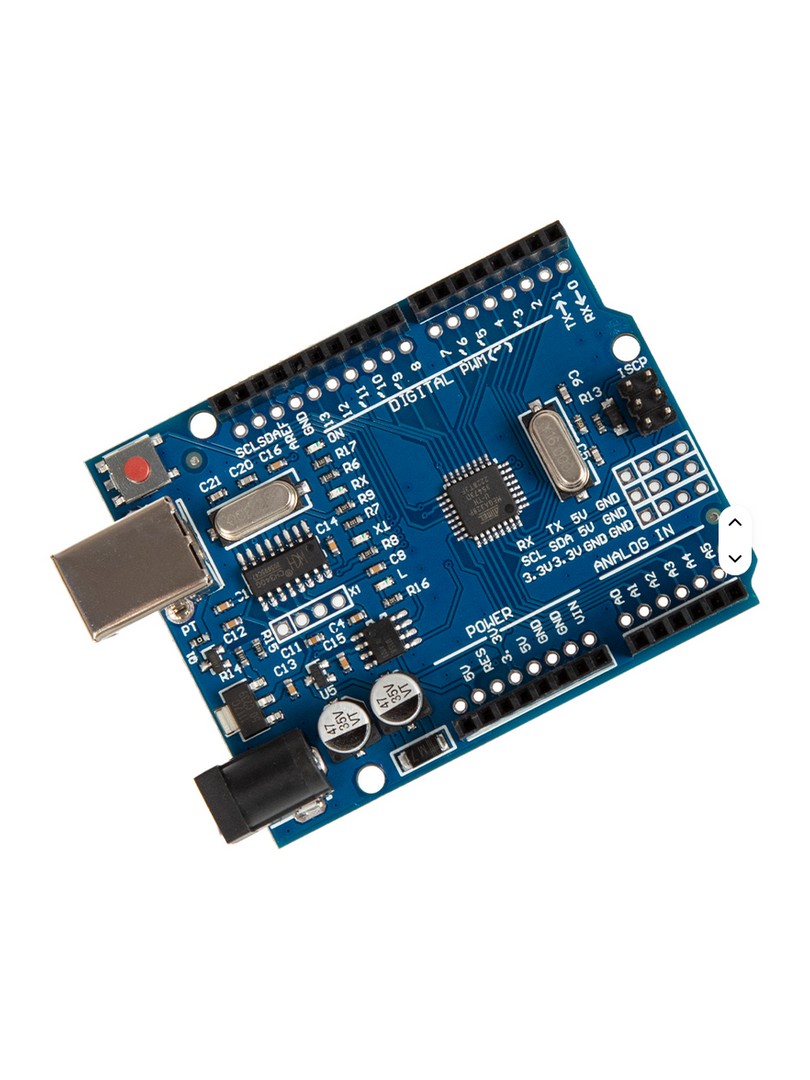

ProRock Controller Board ATmega328P-AU R3 SMD to płytka rozwojowa kompatybilna z Arduino UNO R3, oparta na mikrokontrolerze ATmega328P-AU w obudowie powierzchniowej. Płytka przeznaczona jest do nauki programowania, prototypowania oraz realizacji projektów z zakresu robotyki i elektroniki. Wyposażona w interfejs USB-to-serial CH340 zapewnia stałe komunikację z komputerem podczas programowania i wymiany danych.

Forma konstrukcyjna R3 gwarantuje pełną kompatybilność z shieldami Arduino UNO R3. Opisane wyprowadzenia ułatwiają prawidłowe podłączanie czujników, modułów i urządzeń wykonawczych. Płytka może być zasilana przez port USB lub zewnętrzne źródło napięcia stałego.

Główne cechy

Mikrokontroler ATmega328P-AU SMD: architektura AVR z fabrycznie wgranym bootloaderem Arduino

Kompatybilność z Arduino IDE: obsługuje standardowe biblioteki i przykładowe programy Arduino

Standard R3: pełna zgodność mechaniczna i elektryczna z shieldami Arduino UNO R3

Interfejs USB CH340: moduł konwersji USB-to-serial umożliwiający programowanie i komunikację szeregową

Opisane wyprowadzenia: nadrukowane nazwy pinów na płytce ułatwiające połączenia

Diody LED sygnalizacyjne: wskaźniki aktywności pinów RX i TX

Podwójny system zasilania: możliwość zasilania przez USB lub złącze DC

Wyprowadzenia I²C: piny SDA i SCL umieszczone w standardzie R3 przy AREF

Pin IOREF: umożliwia automatyczne dostosowanie napięcia logicznego przez kompatybilne shieldy

Specyfikacja techniczna

Mikrokontroler: ATmega328P-AU (SMD)

Architektura: 8-bitowa AVR

Częstotliwość taktowania: 16 MHz

Pamięć Flash: 32 KB (0,5 KB zajęte przez bootloader)

Pamięć SRAM: 2 KB

Pamięć EEPROM: 1 KB

Napięcie wejściowe (zalecane): 7–12 V

Prąd wyjściowy 5 V: do 500 mA

Prąd wyjściowy 3,3 V: do 50 mA

Liczba cyfrowych pinów I/O: 14

Liczba wyjść PWM: 6

Liczba wejść analogowych: 6

Interfejs USB-to-serial: CH340

Wyprowadzenia (Pinout)

Piny cyfrowe: D0–D13 (w tym 6 z obsługą PWM)

Piny analogowe: A0–A5

Piny I²C: SDA, SCL (umieszczone przy AREF w standardzie R3)

Zasilanie: 5V, 3.3V, GND, VIN, IOREF

Inne: AREF, RESET

Uwagi

Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.

W przypadku niektórych systemów operacyjnych wymagana jest instalacja sterownika CH340G.

Do programowania wymagany jest komputer z zainstalowanym Arduino IDE.

Zewnętrzne zasilanie (adapter sieciowy) nie jest dołączone do zestawu.

Typowe zastosowania

Nauka programowania mikrokontrolerów i środowiska Arduino IDE

Prototypowanie układów elektronicznych

Projekty robotyczne i automatyka

Sterowniki drukarek 3D i modernizacje istniejących rozwiązań

Systemy wbudowane do długoterminowej pracy

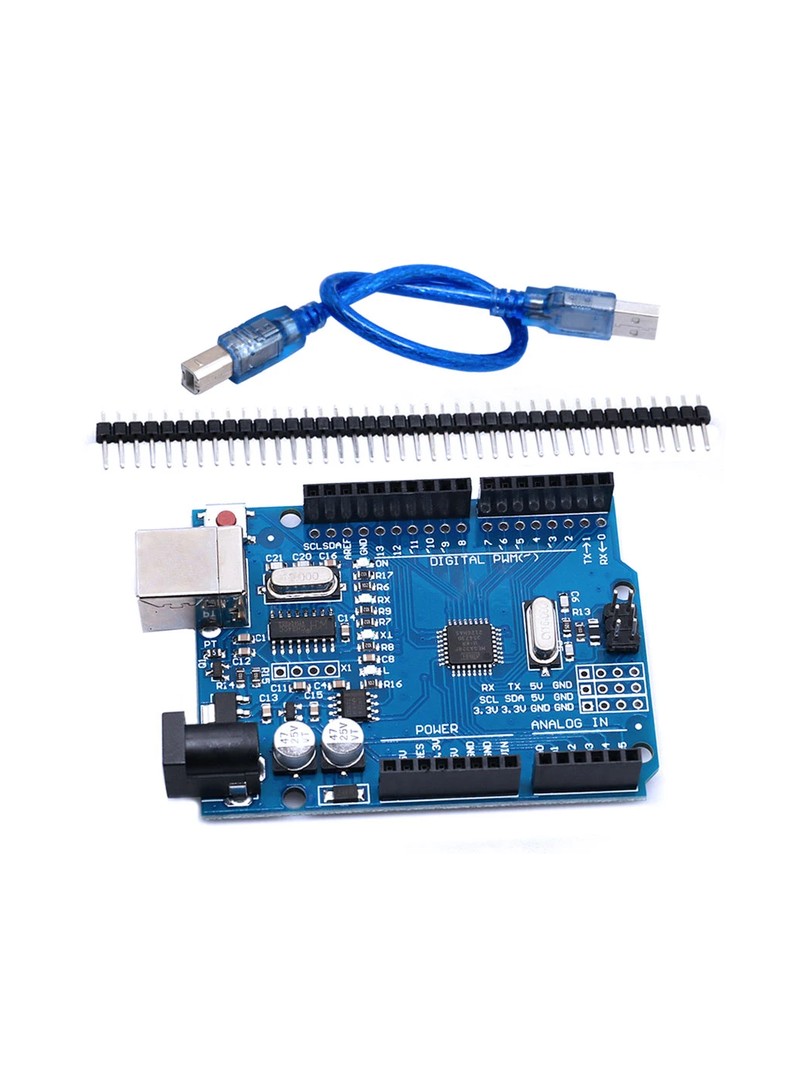

Zawartość zestawu

1 × ProRock Controller Board ATmega328P-AU R3 SMD (CH340)

1 × Kabel USB

ProRock Controller Board ATmega328P-AU R3 SMD stanowi stałe i kompaktową platformę rozwojową dla użytkowników poszukujących działający odpowiednika Arduino UNO R3. Dzięki mikrokontrolerowi w obudowie SMD oraz kompatybilności ze standardowymi shieldami płytka nadaje się zarówno do edukacji, jak i do zastosowań przemysłowych wymagających z tworzywa konstrukcji.
